Thema: STEP Import Reparatur (4160 mal gelesen)
|
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 22. Apr. 2010 12:07 <-- editieren / zitieren --> Unities abgeben:

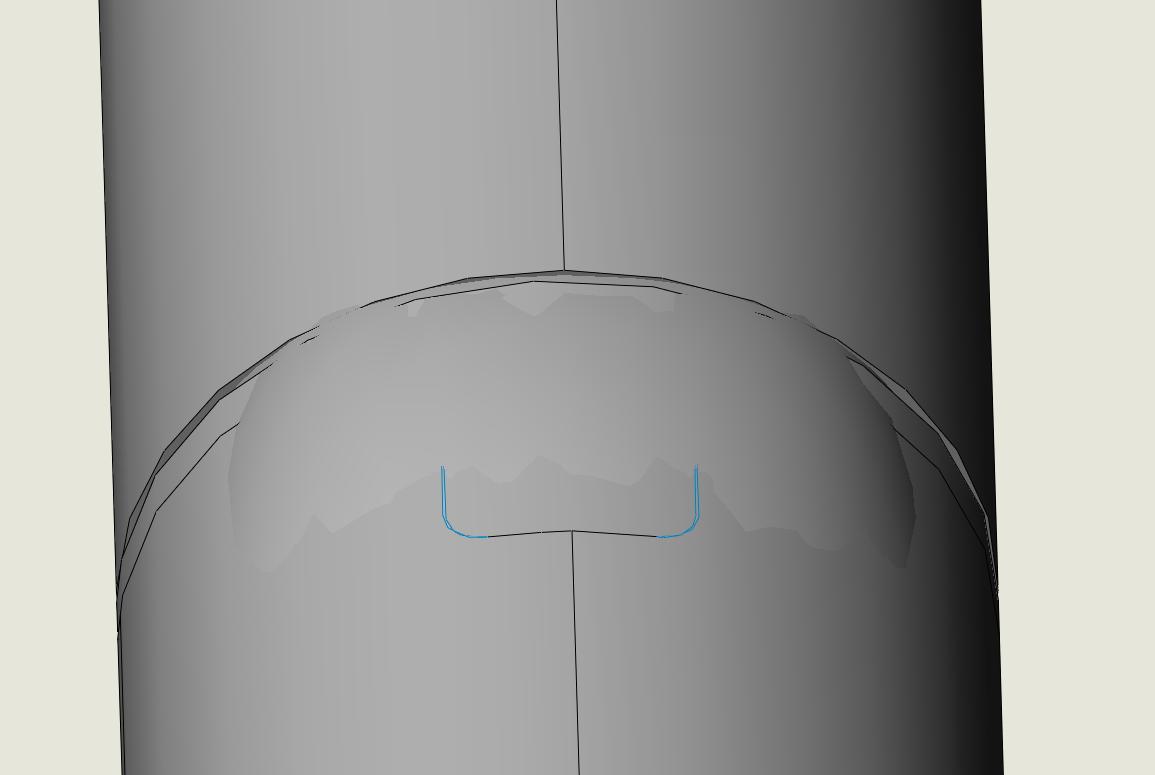

Hi alle miteinander ich habe von einem Lieferanten zwei Step-Files bekommen, die nach Import und diversen Reparaturdurchläufen noch 25 bzw. etwas über 300 Fehler aufweisen. Abgreifen von Abmessungen etc. selbst über eine Projektion innerhalb einer Zeichnung wird dadurch fast unmöglich (die Ansichtsfelder bleiben wegen der Masse an Fehlern bis auf eine einzige winzige Kreiskontur einfach leer). Gibt es vielleicht einen Dreh, wie ich aus dem Schweizer Käse noch einen brauchbaren Volumenkörper erstellen kann? Das kleine Teil könnte ich ja noch nachkonstruieren, ist bei dem Grossen leider ausgeschlossen - genau da benötige ich die aufgelösten Details... Selbst SWX hat im 5. Durchgang die Segel gestrichen, und eine Lücke mit der Spachtelmassen-Funktion geschlossen (Bild: Zylinderfläche übergespachtelt, überschüssiges Material kunstvoll in die angrenzende Ringnut auslaufen lassen ) Bin für jeden Tipp dankbar! Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ahleggs Mitglied design engineer
Beiträge: 887 Registriert: 20.06.2006 SW2010OffPremX64SP4.0/ProE-WF4 Win7x64@DualXeon5660/@2.8GHz 24gDDR3regECC-1333MHz QuadroFX3800
|
erstellt am: 22. Apr. 2010 12:21 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Hallo goofy_ac Beim Geometriereparieren wäre ich vorsichtig. Die Anwendung verändert beim 'reparieren' u.U die Geometrie doch sehr stark sodass das fertig reparierte Import-Teil mitunter doch sehr von dem eigentlichen Ausgangsteil abweichen kann. Aus welcher Anwendung kommt denn das Step-Teil? Direkt von ProE oder einer anderen Applikation? Bei widerspenstigen Step Daten hab ich immer erst das Teil in ProE-eingelesen und von dort nochmals als Step nach SolidWorks eingelesen. Das hat meist etwas besser geklappt als Step direkt von Inventor zB. nach SWX . lg Alex ------------------ Na gut, dann tu ich's... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 22. Apr. 2010 12:38 <-- editieren / zitieren --> Unities abgeben:
Hi Alex die Geometrieveränderung habe ich erlebt - deshalb meine Frage Zur Herkunft kann ich leider nichts sagen, der Lieferant hat die Daten nur weitergereicht - von deren Seite gibt es auch keine Möglichkeit, an einen anderen Datensatz heranzukommen - deshalb mein Reparaturversuch. Nur - bei über 300 Fehlern wird mir das einfach zuviel, zumal ich das Gerät im Original noch nicht kenne... Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch Mitglied Maschinenbautechniker
Beiträge: 1053 Registriert: 25.02.2005 CSWA HP Z440 Windows 7 Professional 64 Bit Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM NVIDIA Quadro M4000 UG 4.0.4.2 mit TC V9.1.2.10 SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 22. Apr. 2010 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
Hallo Axel, versuche doch bei deinem Lieferanten ob du Parasolid-Daten bekommen kannst. Vielleicht sieht das Ergebnis dann besser aus, habe es selber schon erlebt. ------------------ Gruß bbonisch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche Ehrenmitglied Konstrukteur
Beiträge: 1733 Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 22. Apr. 2010 12:56 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
wenn Du möchtest, dann versuche ich die Datei in Unigraphics zu importieren und dann wieder als Stepp rauszugeben, oft hilft dieser kleine Umweg ------------------ Gruß Thermo Take it easy, altes Haus, wer morgens länger schläft, hälts abends länger aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 22. Apr. 2010 14:03 <-- editieren / zitieren --> Unities abgeben:
Hi Thermo kann ich den Service als Abo mieten? Du hast eine PM... Ich habe nochmal den Lieferanten angeschrieben bzgl. Parasolid - vielleicht tut sich da ja was. Für zukünfitge Fälle - bleibt also im Grunde nur übrig, fehlerhafte Teile nach eigenem Ermessen soweit auszumodellieren, dass man in SWX damit arbeiten kann? Wenn ich ein fehlerhaftes Importmodell in eine Zeichnung werfe, dort aber nure leere Ansichten erhalte - liegt das an noch vorhandenen Löchern im Oberflächenmodell? Oder kann das auch andere Gründe haben? Danke für Eure Hilfe! Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti Mitglied dipl. Masch.-Ing.
Beiträge: 1175 Registriert: 26.01.2007 Solid Works 2017 SP5 Inventor 2015 Windows 10 SWX (mein Liebling)
|
erstellt am: 22. Apr. 2010 14:49 <-- editieren / zitieren --> Unities abgeben: Nur für goofy_ac
|
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 22. Apr. 2010 15:11 <-- editieren / zitieren --> Unities abgeben:
Hi Sonti der ist leider nur Vertriebler, hat eigentlich keine anderen Daten zur Verfügung An die Original-Daten werde ich wohl nicht herankommen, dann würde er seine Geheimnisse preisgeben - würde ich ja auch nicht machen Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
