Hallo zusammen,

hab da mal ein Problem, wie kann ich die abgebildete Ecke in SWXSolidWorks darstellen ?? Hab schon die suche bemüht und einige Zeitb rumprobiert aber bekomme es einfach nicht hin.

vielen dank im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 20. Apr. 2010 14:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich
Ähm... welche von den dreien möchtest du abgebildet haben ?

Kannst du näher beschreiben, wie die Ecke aussehen soll, die du haben möchtest ?

Grüße Günter

[Diese Nachricht wurde von GWS am 20. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solidwörks
Mitglied



Sehen Sie sich das Profil von solidwörks an!   Senden Sie eine Private Message an solidwörks  Schreiben Sie einen Gästebucheintrag für solidwörks

Beiträge: 58
Registriert: 04.02.2010

Unterwegs mit Solid Works 2010, und schicker Workstation mit viel RAM

erstellt am: 20. Apr. 2010 14:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,

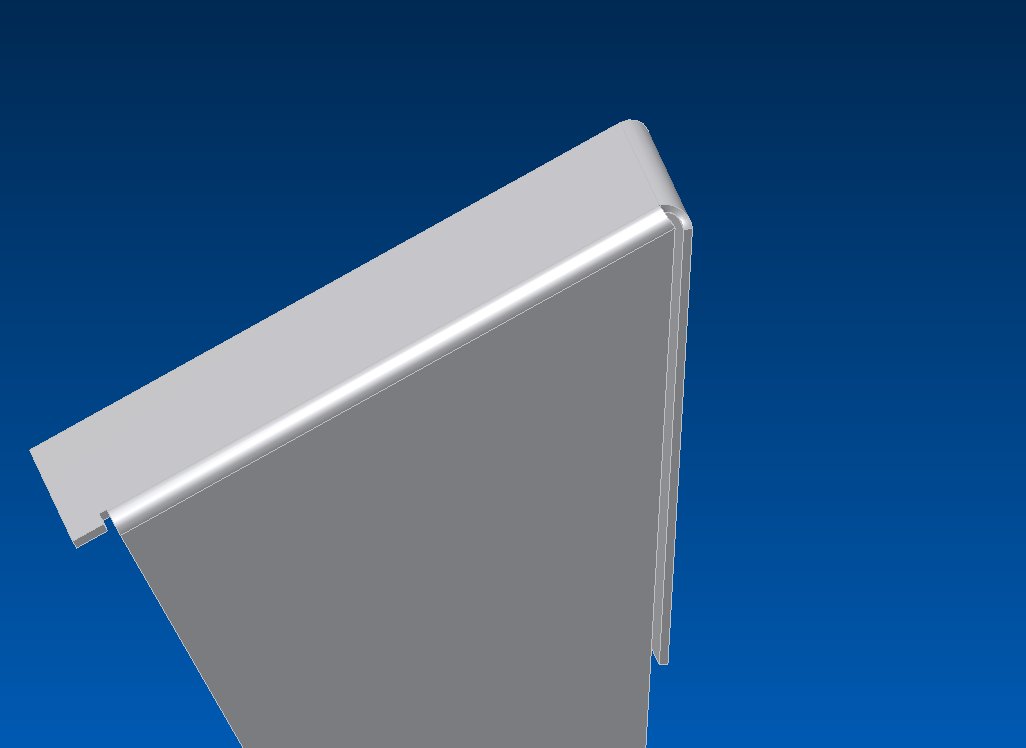

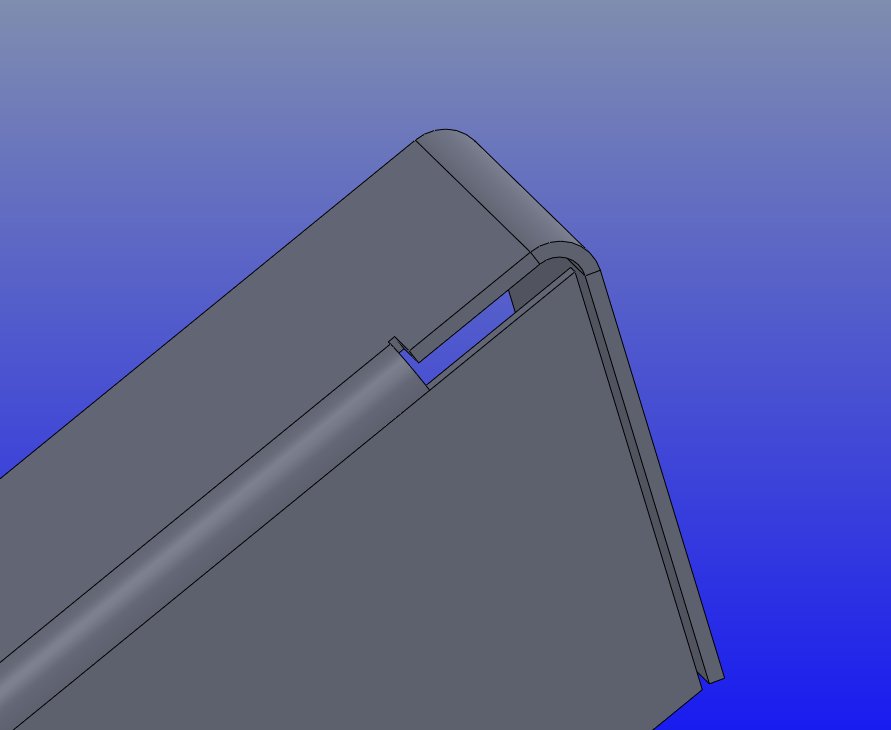

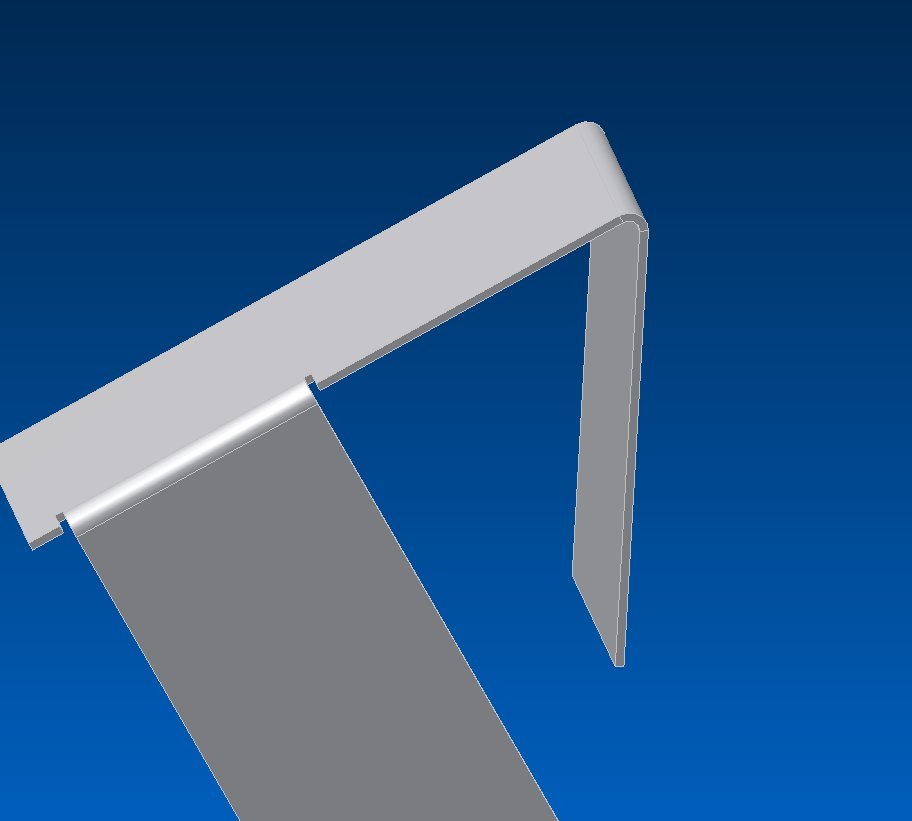

ja gut.. die Ecke soll so wie auf dem zweiten Bild aussehen. Bild 3 zeigt das was bei SWXSolidWorks passiert wenn ich die Ecke bearbeite. Die ersten beiden Bilder stammen von Inventor.


gruß Sven

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swxch
Mitglied
Konstrukteur


Sehen Sie sich das Profil von swxch an!   Senden Sie eine Private Message an swxch  Schreiben Sie einen Gästebucheintrag für swxch

Beiträge: 318
Registriert: 14.12.2006

Intel XEON CPU E5-1620 3,6GHz
NVIDIA Quadro K4000
SWX Premium 2014; SP3.0

erstellt am: 20. Apr. 2010 14:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich
Hallo solidwörks,

hast du denn dort eine Überlappung oder sollen beiden Kantung in gleicher Tiefe fluchten?
mfg
c.h

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solidwörks
Mitglied



Sehen Sie sich das Profil von solidwörks an!   Senden Sie eine Private Message an solidwörks  Schreiben Sie einen Gästebucheintrag für solidwörks

Beiträge: 58
Registriert: 04.02.2010

Unterwegs mit Solid Works 2010, und schicker Workstation mit viel RAM

erstellt am: 20. Apr. 2010 14:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,

sollen in gleicher Tiefe fluchten, wobei das nicht immer der fall ist.


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swxch
Mitglied
Konstrukteur


Sehen Sie sich das Profil von swxch an!   Senden Sie eine Private Message an swxch  Schreiben Sie einen Gästebucheintrag für swxch

Beiträge: 318
Registriert: 14.12.2006

Intel XEON CPU E5-1620 3,6GHz
NVIDIA Quadro K4000
SWX Premium 2014; SP3.0

erstellt am: 20. Apr. 2010 14:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich
Varia 1: ohne Eckenfreistellung arbeiten (Problem beim Kanten)
Varia 2: die Ausklinkung vergrößern
Varia 3: tiefere Ausklinkung, dann Kante ansetzen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5499
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8

erstellt am: 20. Apr. 2010 14:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich

BlechGeschlosseneEcke.SLDPRT.txt

Hallo,

das sieht doch nach einem Fall für

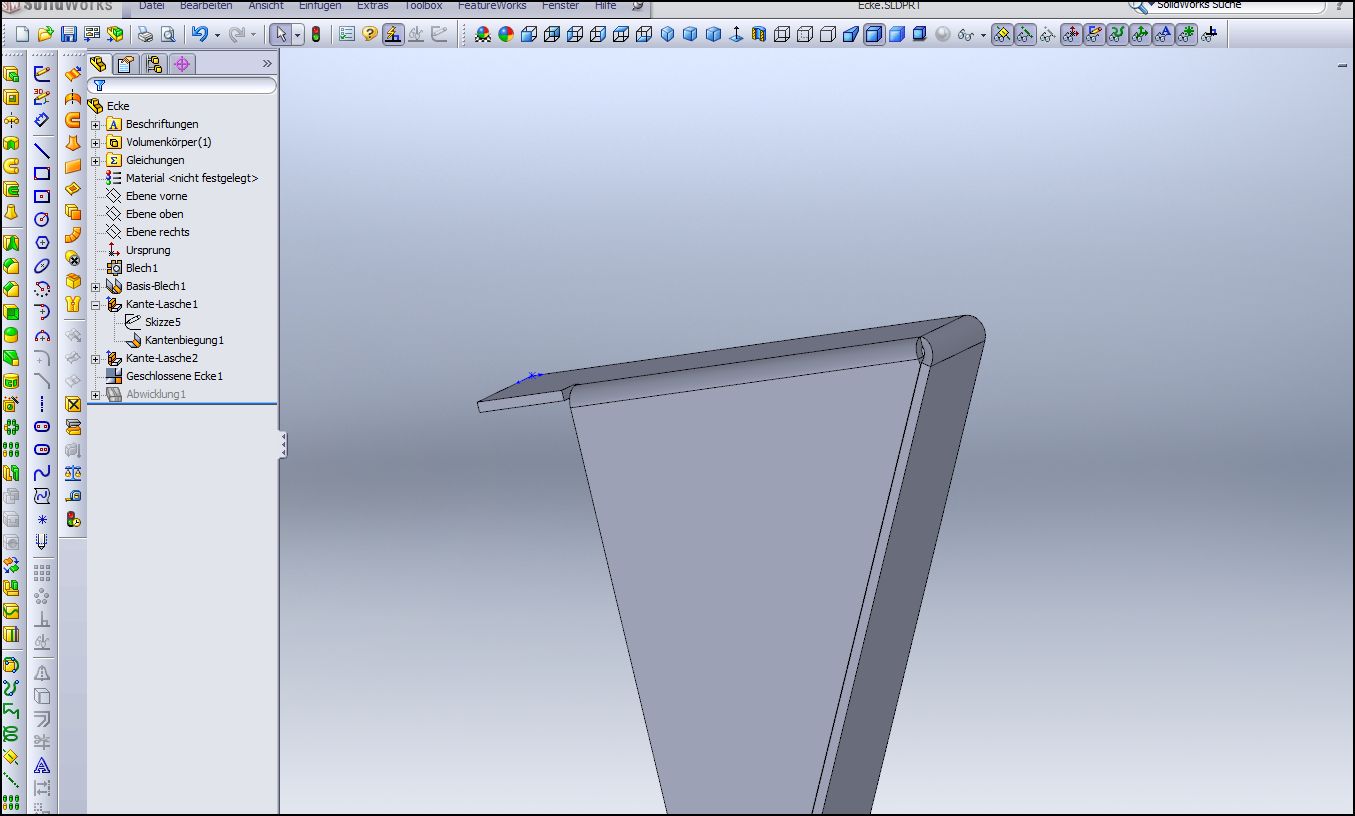

"Geschlossene Ecke" aus, oder?

Bsp. anbei.

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solidwörks
Mitglied



Sehen Sie sich das Profil von solidwörks an!   Senden Sie eine Private Message an solidwörks  Schreiben Sie einen Gästebucheintrag für solidwörks

Beiträge: 58
Registriert: 04.02.2010

Unterwegs mit Solid Works 2010, und schicker Workstation mit viel RAM

erstellt am: 20. Apr. 2010 14:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,

jau, das sieht gut aus. Nur hab ich das ganze als Basis blech zunge erstellt und dann die Laschenposition  Material innen gewählt. Das kann SWXSolidWorks wohl nicht. Oder gibt es da auch einen Weg ??


gruß Sven

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 20. Apr. 2010 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich

Ecke.zip


Hallo,

so?

MfG
Andreas

Mal wieder zu langsam

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 20. Apr. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solidwörks
Mitglied



Sehen Sie sich das Profil von solidwörks an!   Senden Sie eine Private Message an solidwörks  Schreiben Sie einen Gästebucheintrag für solidwörks

Beiträge: 58
Registriert: 04.02.2010

Unterwegs mit Solid Works 2010, und schicker Workstation mit viel RAM

erstellt am: 20. Apr. 2010 14:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Jau super,

sehe schon das ich hier wieder etwas umdenken muß. Aber das macht das arbeiten mit Unterschiedlichen Systemen ja auch interessant.

vielen Dank, gruß Sven

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5499
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2024SP3.1
Elite AE Award 2023
SOLIDWORKS Premium,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8

erstellt am: 20. Apr. 2010 14:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für solidwörks 10 Unities + Antwort hilfreich
Hallo Andreas / hallo Sven,

habt ihr das mal in 2010 probiert? Geht nicht!

Das Feature - wenn aus 2009 vorhanden - funktioniert. Neu erstellen haut nicht hin...

Muß wohl gleich mal einen SR aufmachen...

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

solidwörks
Mitglied



Sehen Sie sich das Profil von solidwörks an!   Senden Sie eine Private Message an solidwörks  Schreiben Sie einen Gästebucheintrag für solidwörks

Beiträge: 58
Registriert: 04.02.2010

Unterwegs mit Solid Works 2010, und schicker Workstation mit viel RAM

erstellt am: 20. Apr. 2010 14:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,

verstehe ich dich richtig, mit der 2009eer Version kann man das genauso erstellen wie im Inventor ??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
