Thema: Ausformung (2904 mal gelesen)
|
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 19. Apr. 2010 19:30 <-- editieren / zitieren --> Unities abgeben:

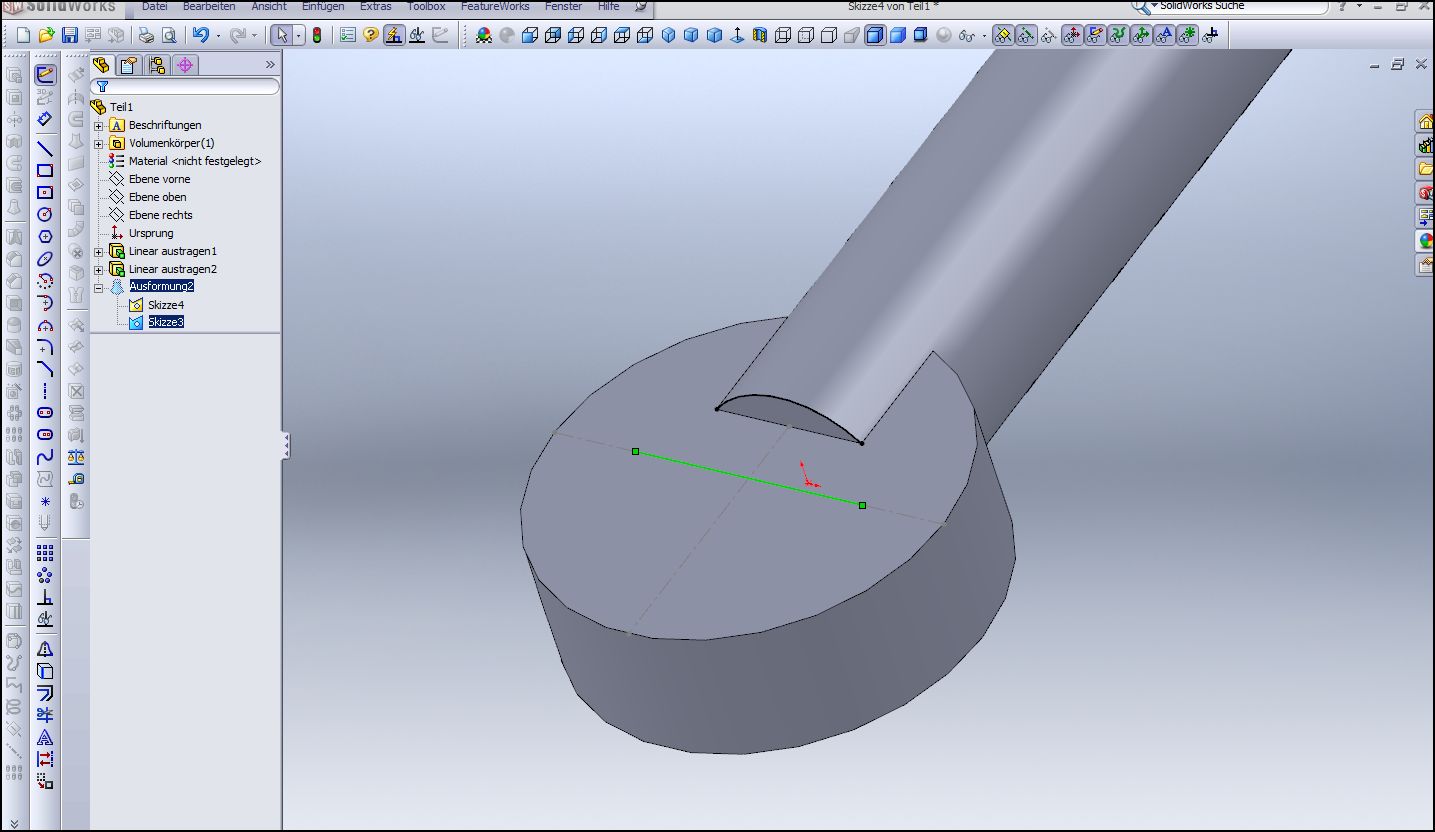

hallo ich möchte gern zwischen der blau markierten Fläche und der Skizze eine Ausformung entlang der gelben Linie erzeugen.Ich komm da leider nicht weiter,hat jemand vielleicht ein Tip [Diese Nachricht wurde von Frapid am 22. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Winston Wolf Mitglied Braucht der Mensch einen Beruf?
Beiträge: 555 Registriert: 12.08.2003 überlegen macht überlegen
|
erstellt am: 19. Apr. 2010 20:07 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Ich würde 1. eine Kopie der beiden Flächen machen und den Volumenkörper ausblenden. 2. Eine Oberfläche ausformen, 3. die erste Kante als Startprofil 4. die Skizze als Endprofil 5. die beiden Seitenkanten (mit SelectionManager wählen, die Punkte entsprechend ziehen) als Leitkurven verwenden. 6. Die Oberflächen trimmen. 7. Die Oberflächen zusammen fügen (Option Volumenkörper... anklicken) 8. Die beiden Volumenkörper durch Einfügen-Features-Kombinieren verschmelzen. WW ------------------ Modelle Werkstoffe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 19. Apr. 2010 21:07 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Apr. 2010 21:14 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
|
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 19. Apr. 2010 21:27 <-- editieren / zitieren --> Unities abgeben:
|
danuberacer Mitglied
Beiträge: 466 Registriert: 24.07.2004 SWX 2018X64 SP0.1 Computer mit Bildschirm, Tastatur und Maus
|
erstellt am: 19. Apr. 2010 21:32 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid

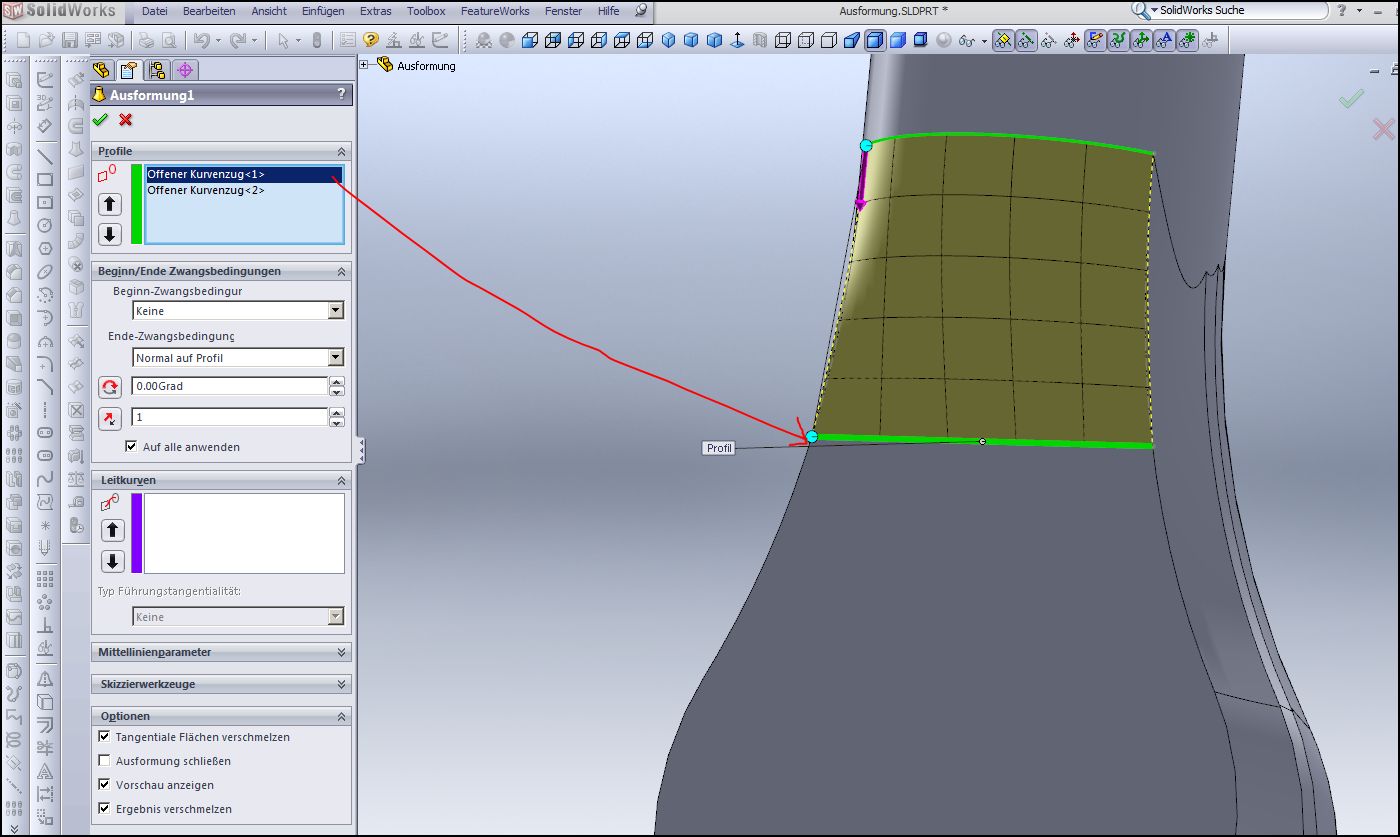

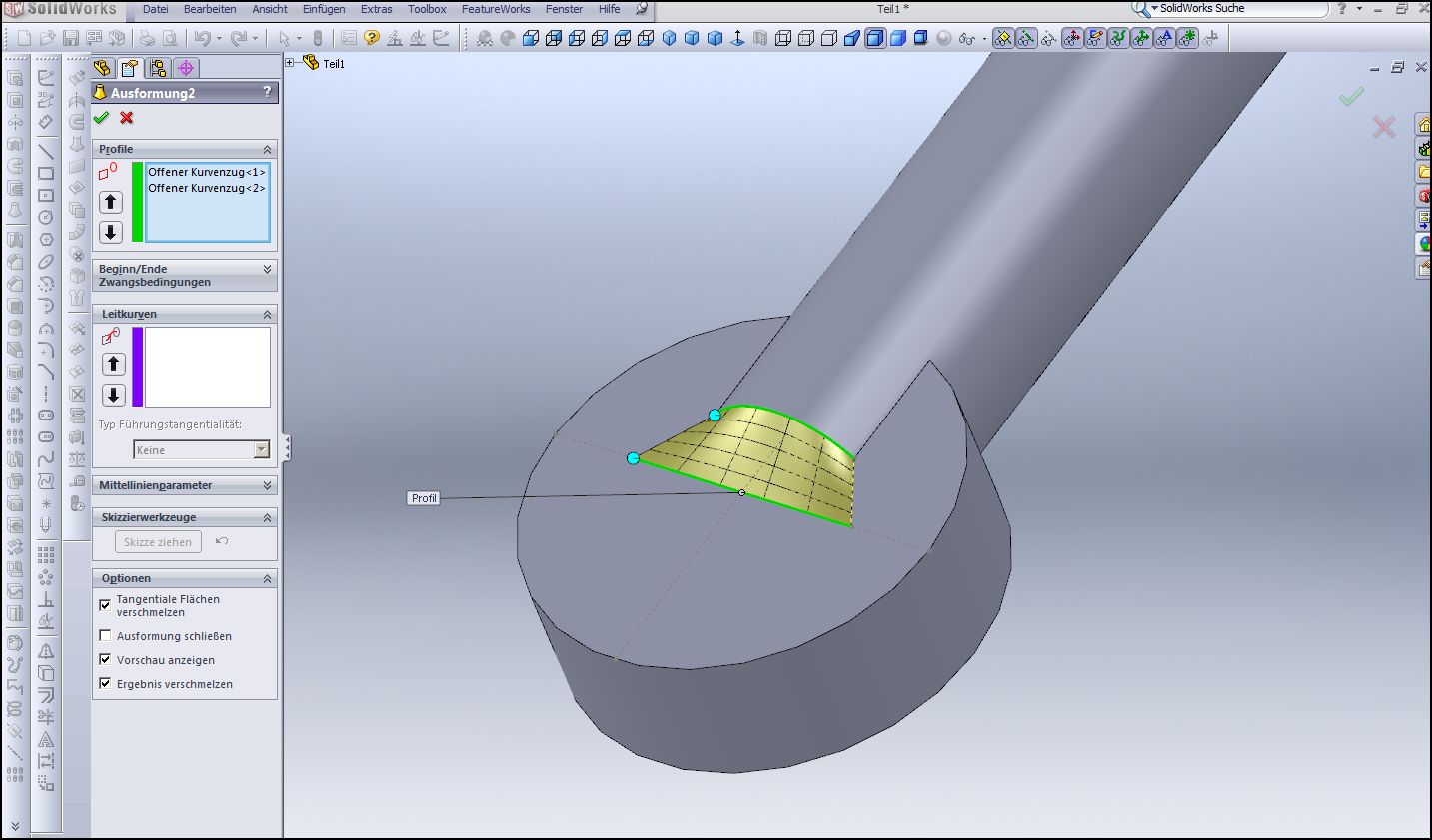

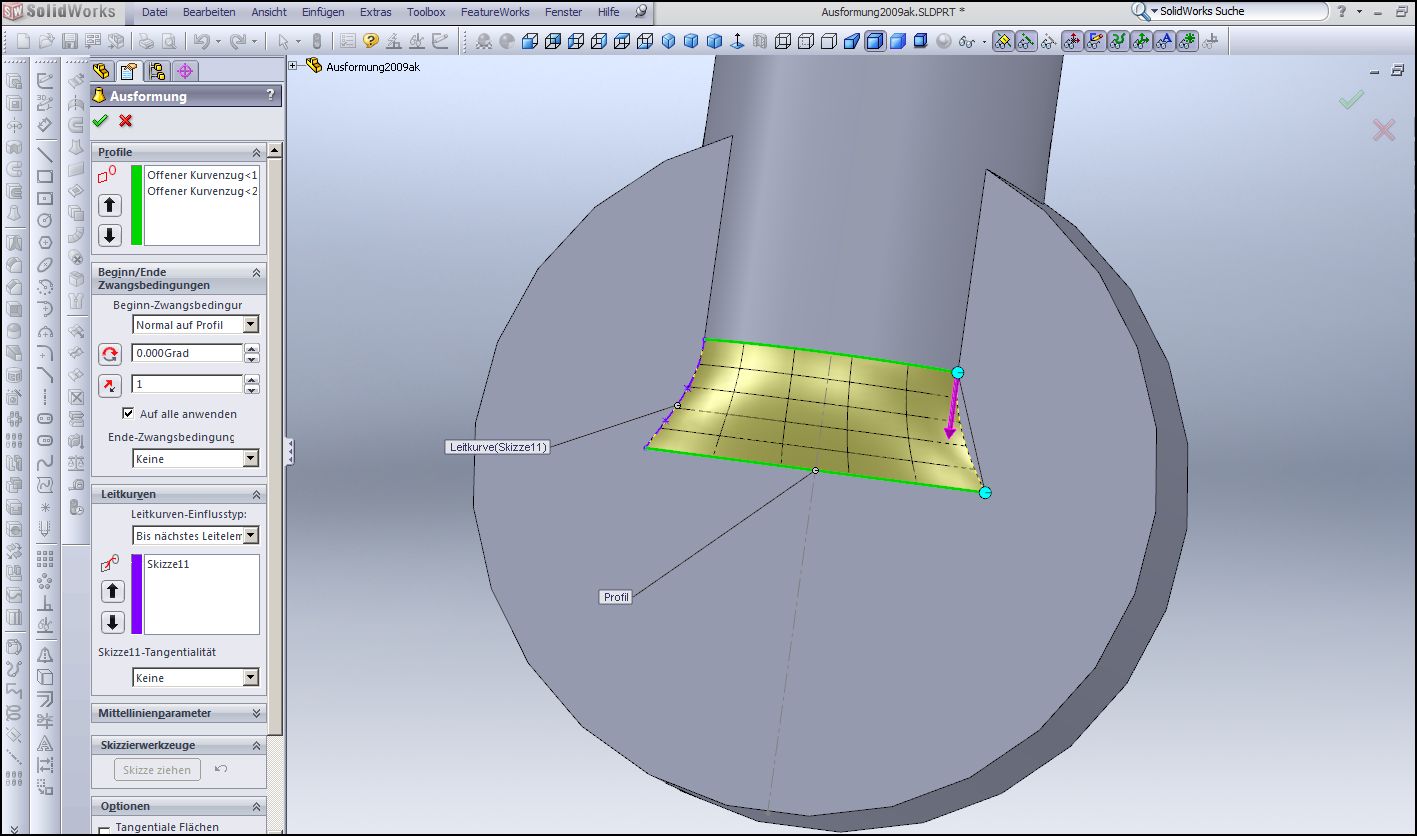

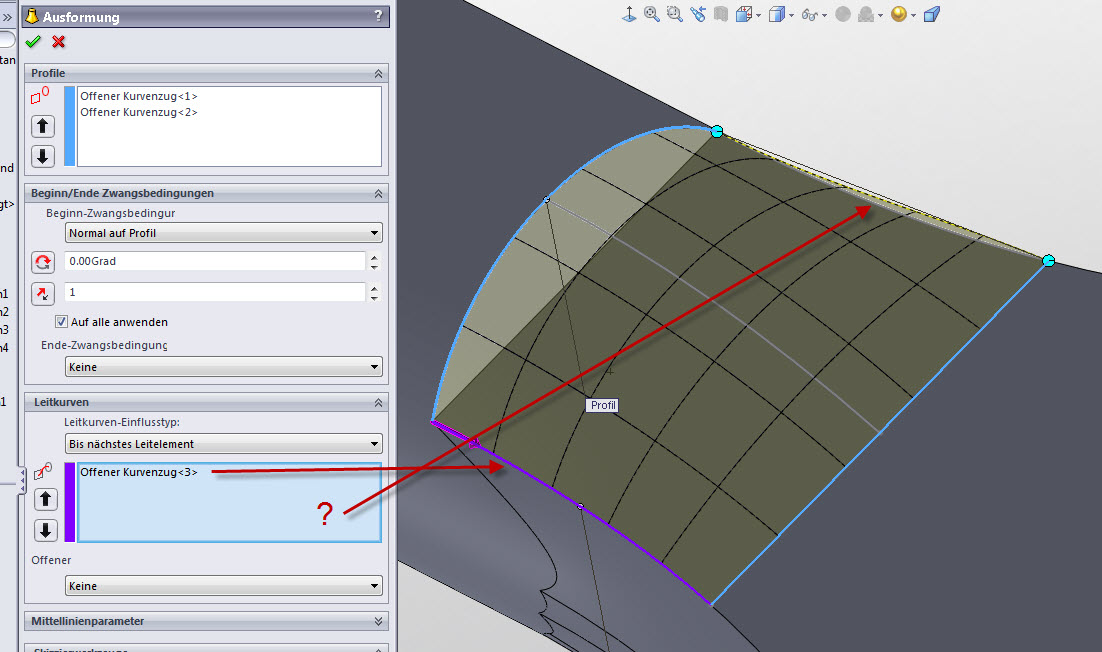

Hi Frapid, es kommt darauf an wie deine fertige fläche aussehen soll, aber ich gehe da den kürzesten weg: Ich hab dir ein paar bildchen gemacht. Je nachdem was du im Propertymanager einstellst kannst die Fläche etwas verändern. lg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Apr. 2010 21:34 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hallo, offener Kurvenzug bedeutet Deine Skizzen der Ausformung sind nicht geschlossen! Feature ganz normale Ausformung . Schau Dir das angefügte Modell mal an Dann verstehst Du was ich meine MfG Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
danuberacer Mitglied
Beiträge: 466 Registriert: 24.07.2004 SWX 2018X64 SP0.1 Computer mit Bildschirm, Tastatur und Maus
|
erstellt am: 19. Apr. 2010 22:04 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hallo Andreas, die Ausformung war für das Teil von Frapid auch meine erste Idee allerdings habe ich es nicht hinbekommen. SW kann unter Verwendung von 2 Leitkurven keine Fläche erstellen. Und ohne Leitkurven gehts auch nicht. lg [Diese Nachricht wurde von danuberacer am 19. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 19. Apr. 2010 22:45 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hallo danuberacer, je nach Wahl der Optionen gehts schon! MfG Andreas ( Nebenbei, ich erstelle Volumen keine Flächen ) ( Sorry , hab gerade gemerkt das Dein Bild genau die gleichen Einstellungen anzeigt ) ( Kann jemand das Original mal ais Step oä. einstellen würde gerne mal am Original probieren!) ------------------ Stillstand ist Rückschritt
[Diese Nachricht wurde von Krümmel am 19. Apr. 2010 editiert.] [Diese Nachricht wurde von Krümmel am 19. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 20. Apr. 2010 01:16 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hallo nochmal, Schade, eigentlich sollte SWX doch bei normal auf Profil als Startdefinition und Keine als End Definition, bei symmetrischem Aufbau der Skizzen , die Leitlinie spiegeln Macht es aber nicht Da hat danuberacer Recht 10 ÜS Der Unterschied zwischen der Leitkurven Seite und der anderen ist zwar klein , aber messbar vorhanden! Dann geht der Weg ,in diesem Fall,leider doch nur über Flächen. MfG Andreas ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 20. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 20. Apr. 2010 08:59 <-- editieren / zitieren --> Unities abgeben:
hallo hab es auch noch nicht über die Ausformung hinbekommen,ich hab hier das Teil noch mal in der Version SWX 2009 hochgeladen. ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DanielH Mitglied Dipl.-Ing. (BA) / Medizintechnik
Beiträge: 103 Registriert: 16.11.2009 Creo Elements/Pro 5.0 (M090) Win 7 64bit FX 2000 Xeon E31225 3.10GHz 8GB RAM
|
erstellt am: 20. Apr. 2010 09:16 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
|
danuberacer Mitglied
Beiträge: 466 Registriert: 24.07.2004 SWX 2018X64 SP0.1 Computer mit Bildschirm, Tastatur und Maus
|
erstellt am: 20. Apr. 2010 09:18 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hi Frapid, kriegst du es mit "Begrenzungsaufsatz/-basis" hin (siehe mein Bild-Beitrag weiter oben)? Oder gefällt dir da das Ergebnis nicht? Achja, daraus entsteht auch ein fertiges Volumen. lg [Diese Nachricht wurde von danuberacer am 20. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 20. Apr. 2010 12:32 <-- editieren / zitieren --> Unities abgeben:
@danuberacer doch das Ergebnis gefehlt mir aber ich bekomm es mit "Begrenzungsaufsatz/-basis" nicht hin da die zweite Leitkurve Probleme macht und ohne bleiben kleine Absätze zurück!? @DanielH ich kann das leider nicht öffnen hab hier vor Ort grad nur eine 2009er zur Verfügung. ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
danuberacer Mitglied
Beiträge: 466 Registriert: 24.07.2004 SWX 2018X64 SP0.1 Computer mit Bildschirm, Tastatur und Maus
|
erstellt am: 20. Apr. 2010 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Hi Frapid, bei meiner Variante brauchst du keine Leitukurven und es bleiben auch keinerlei Absätze zurück. Zumindest konnte ich keine entdecken. Probiere mal die Reihenfolge der beiden Skizzen im Propertymanager von "Begrenzungsaufsatz/-basis" umzustellen (Pfeile links). Das könnte helfen. lg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 20. Apr. 2010 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
|
danuberacer Mitglied
Beiträge: 466 Registriert: 24.07.2004 SWX 2018X64 SP0.1 Computer mit Bildschirm, Tastatur und Maus
|
erstellt am: 20. Apr. 2010 14:41 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid

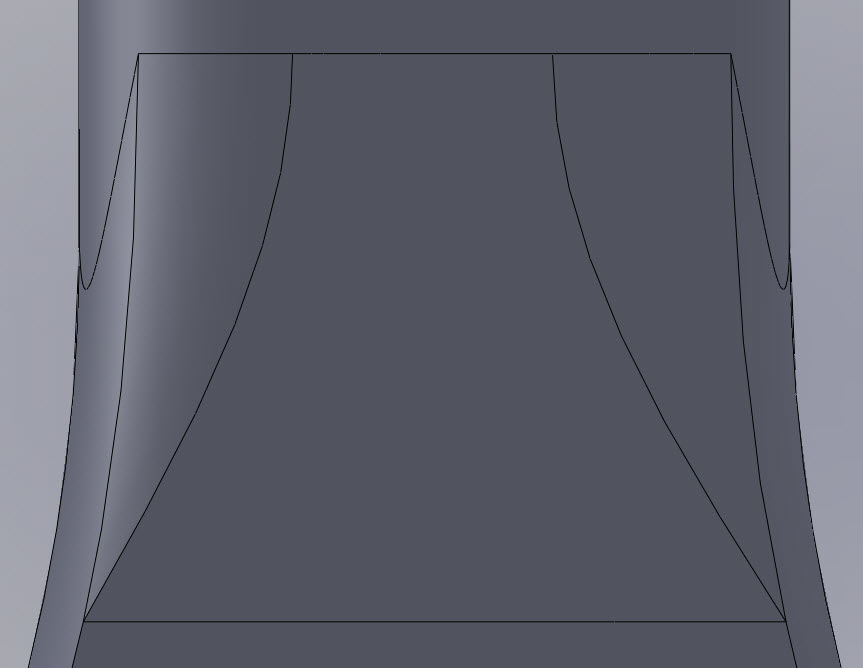

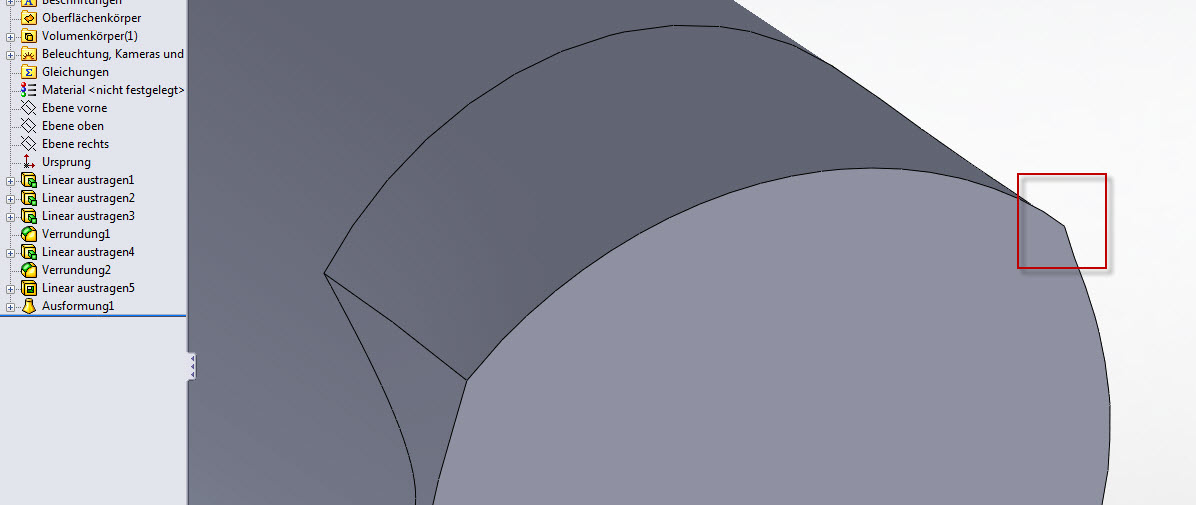

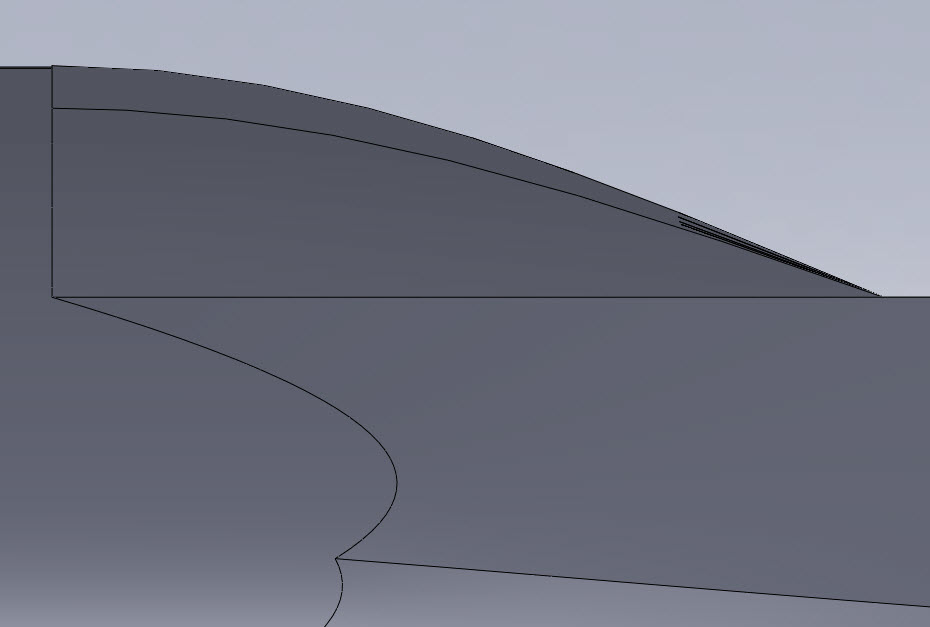

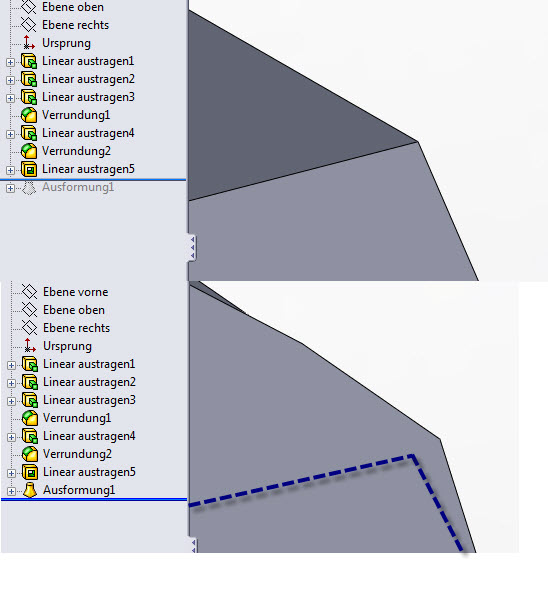

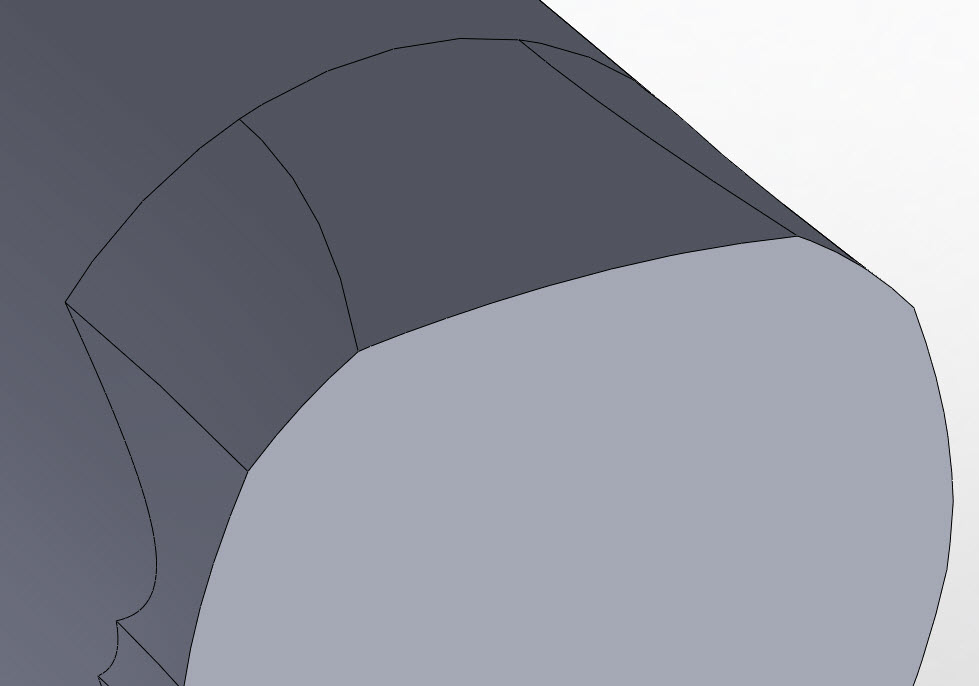

Hi Andreas, also bei mir gehts nicht. Naja nicht ganz richtig: Es geht aber SW verändert einfach die Grundgeometrie (messbar) und das hat mir nicht gefallen (mit Leitkurve wäre das nicht passiert). Schau dir meine Bilder an, oder besser probiere das mal an deinem Teil aus: 1. Einen Schnitt durch die Geometrie legen 2. Dann den Einfügemodus vor die Ausformung stellen und die Eck-Situation beobachten 3. Dann den Einfügemodus nach die Ausformung stellen und dabei die Eck-Situation beobachten. Dabei kann man gut sehen wie SolidWorks die Geometrie des Features "Verrundung2" abändert um eben eine Lösung für die Ausformung zu finden. Wenn einem diese Änderung nichts ausmacht wäre es eine Lösung aber sonst eher nicht. Aber ich finde es cool wie wir uns an dieser Problemstellung festbeißen lg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 20. Apr. 2010 14:44 <-- editieren / zitieren --> Unities abgeben:
super jetzt hat es funktioniert.Ich hatte auch vergessen die Linie in dem kleinen auswahlfeld als offenen Kurvenzug zu makieren (falls das mit die Ursache war ) danke ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010 SWX 2015 SP5 Windows 10 X64 Intel Core i5 6600 4x 3.30GHz 16GB Ram
|
erstellt am: 20. Apr. 2010 14:54 <-- editieren / zitieren --> Unities abgeben:
@danuberacer ja stimmt hab es grad auch gesehen bin mit dem Ergebnis schon zufrieden aber ich hät halt auch gern die Leitkurven mit einbezogen,vieleicht gibt es noch ein anderen Weg!? ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 20. Apr. 2010 15:01 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid

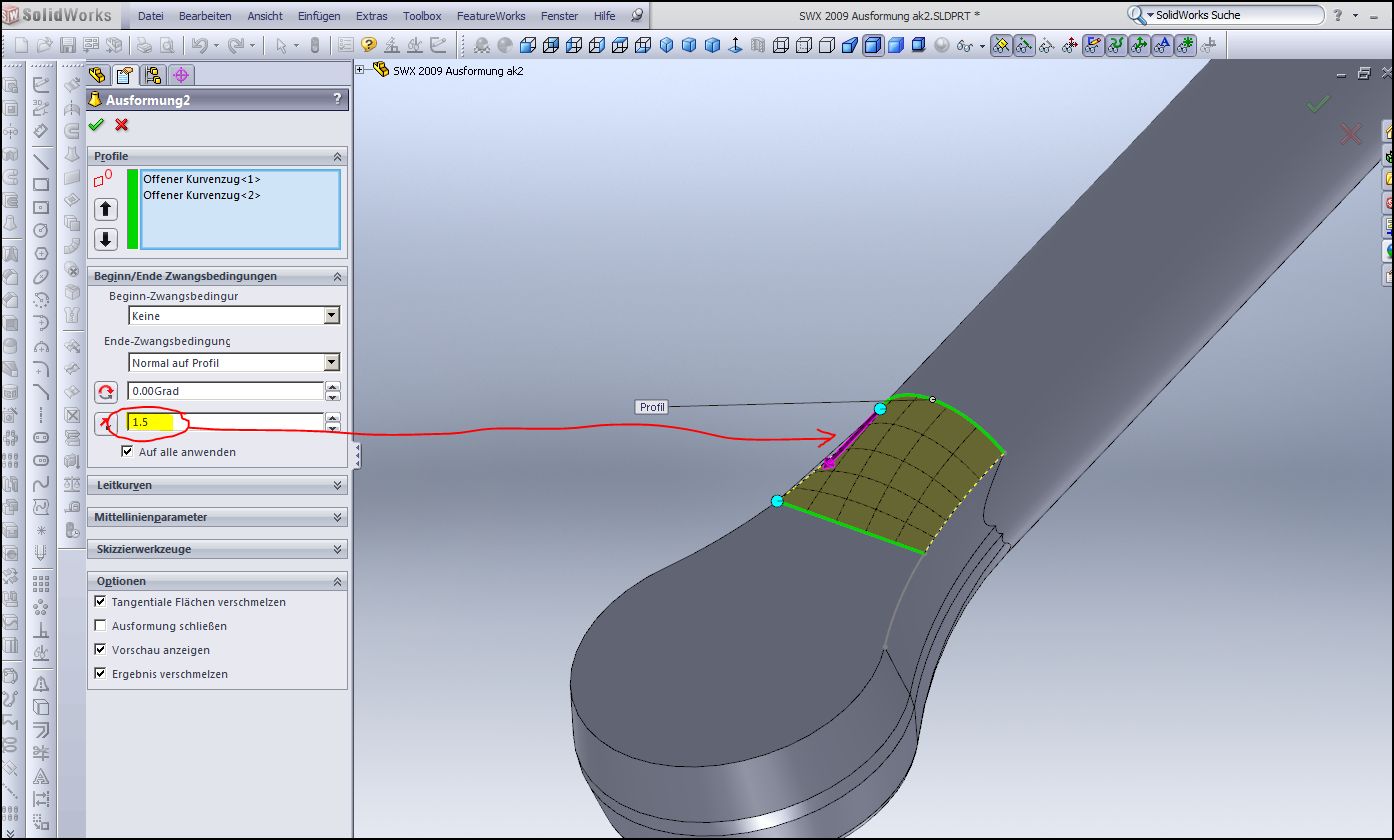

Hallo zusammen, versucht mal diesen Wert auf 1,5 zu erhöhen, und schaut euch das Ergebnis an! Einfacher Weg die volle Funktionalität einer Ausformung zu bekommen wäre die Linienskizze in ein Rechteck von 0,1mm abzuändern. MfG Andreas ------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 22. Mai. 2010 11:38 <-- editieren / zitieren --> Unities abgeben:
|
Winston Wolf Mitglied Braucht der Mensch einen Beruf?
Beiträge: 555 Registriert: 12.08.2003 überlegen macht überlegen
|
erstellt am: 22. Mai. 2010 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für Frapid
Zitat: Original erstellt von Frapid: hallo ich hab diesen Beitrag noch mal editiert da ich schon wieder auf mein Problem mit der Ausformung zwischen zwei Konturen gestoßen bin...PS:Die unteren Antworten beziehen sich alle auf das vorhergehende Problem,ich wollt nicht extra ein neuen Threat aufmachen.
Wie blöd ist das denn? Vielleicht mal zur Erläuterung: Fragen und Antworten bilden einen Kontext. Die ganze Hilfe die bis jetzt geleistet wurde steht ohne die passende Frage frei im Raum - immerhin hast Du ja Deine Unterstützung bekommen Anderen, die vielleicht ein ähnliches Problem haben, hast Du damit die Chance genommen etwas daraus zu lernen. Denke daran: das Forum ist nicht nur für Dich da. Das Dir geholfen wird, hat den zusätzlichen Effekt das andere lernen können. Einen neuen Thread aufzumachen, vielleicht auf diesen hier hinzuweisen, wäre für alle besser. Verstanden worum es hier (mir) geht? WW ------------------ Modelle Werkstoffe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frapid Mitglied
Beiträge: 96 Registriert: 20.03.2010
|
erstellt am: 22. Mai. 2010 13:03 <-- editieren / zitieren --> Unities abgeben:
ja ok ich editiere das noch mal so das der alte Kontext wieder sichtbar ist und mache ein neuen Threat auf,sorry ------------------ Wer immer tut, was er schon kann, bleibt immer das, was er schon ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
