Hallo zusammen..

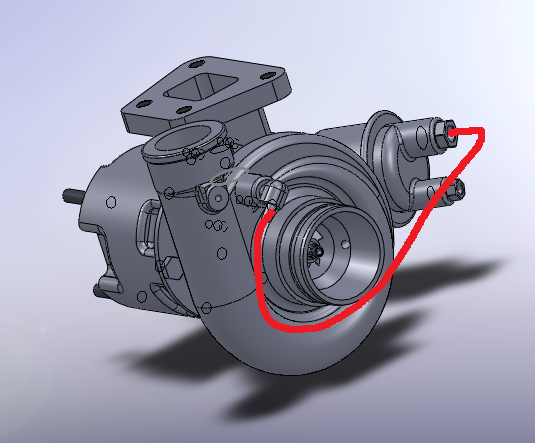

Ich möchte  meiner Baugruppe ein Stahlröhrchen hinzufügen. dies lässt sich nicht normal als Einzelteil modellieren, da Start und Ende durch einen geschwungenen und schwer zu definierenden Zwischenraum voneinander getrennt sind. gibt es eine möglichkeit das Röhrchen, das in etwa der roten linie entlang (bild) verlaufen soll, direkt in der Baugruppe zu zeichnen.

muss man das unbedingt mit Solidworks routing machen? denn da kapier ich gar nix, ich habe schon Stunden damit verschwendet und hab nicht einmal einmal einen Anfang hingekriegt...

danke für die Hilfe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

F2_019943_1.JPG F2_019943_2.JPG F2_019943_3.JPG

Hallo pascalgüx,

herzlich willkommen auf CAD.DE

Für Deine Aufgabe bietet sich das Feature Austragung mit 3D Skizze als Bahn an!

Die Skizze kannst Du selbstverständlich im Kontext einer Baugruppe erstellen.

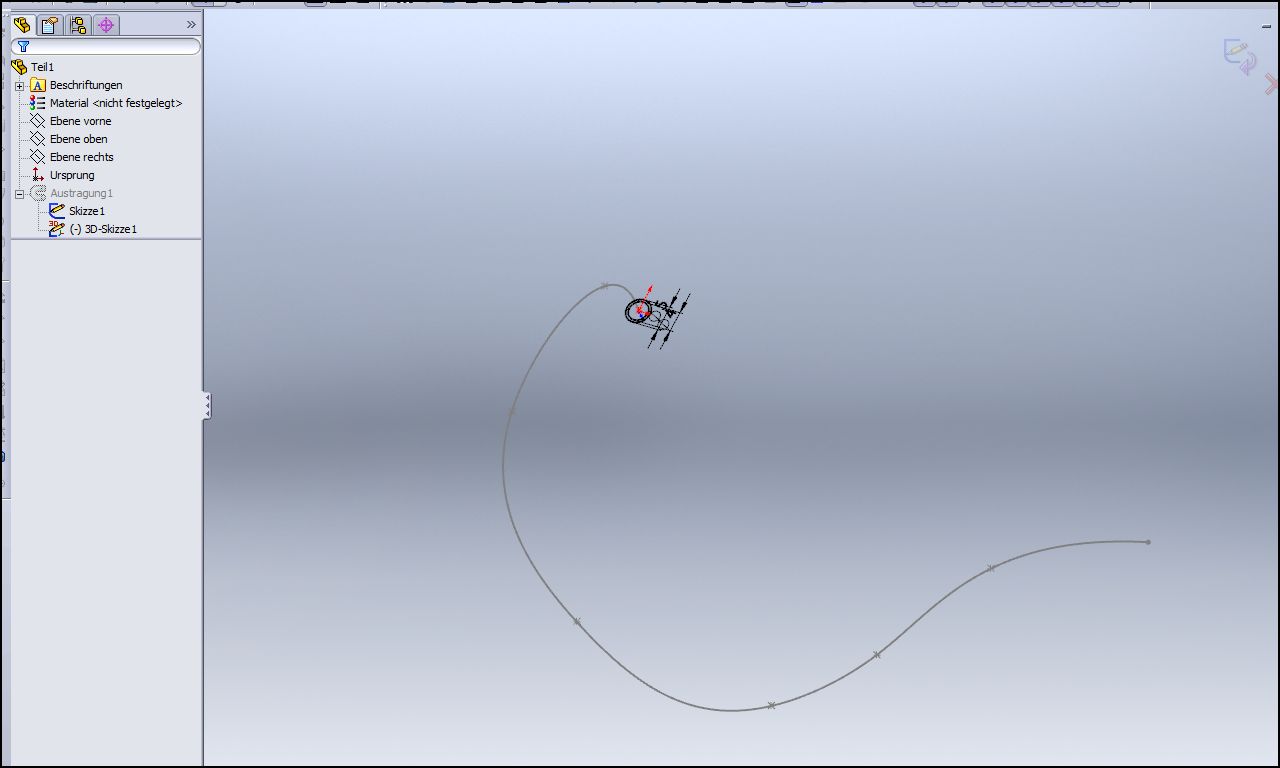

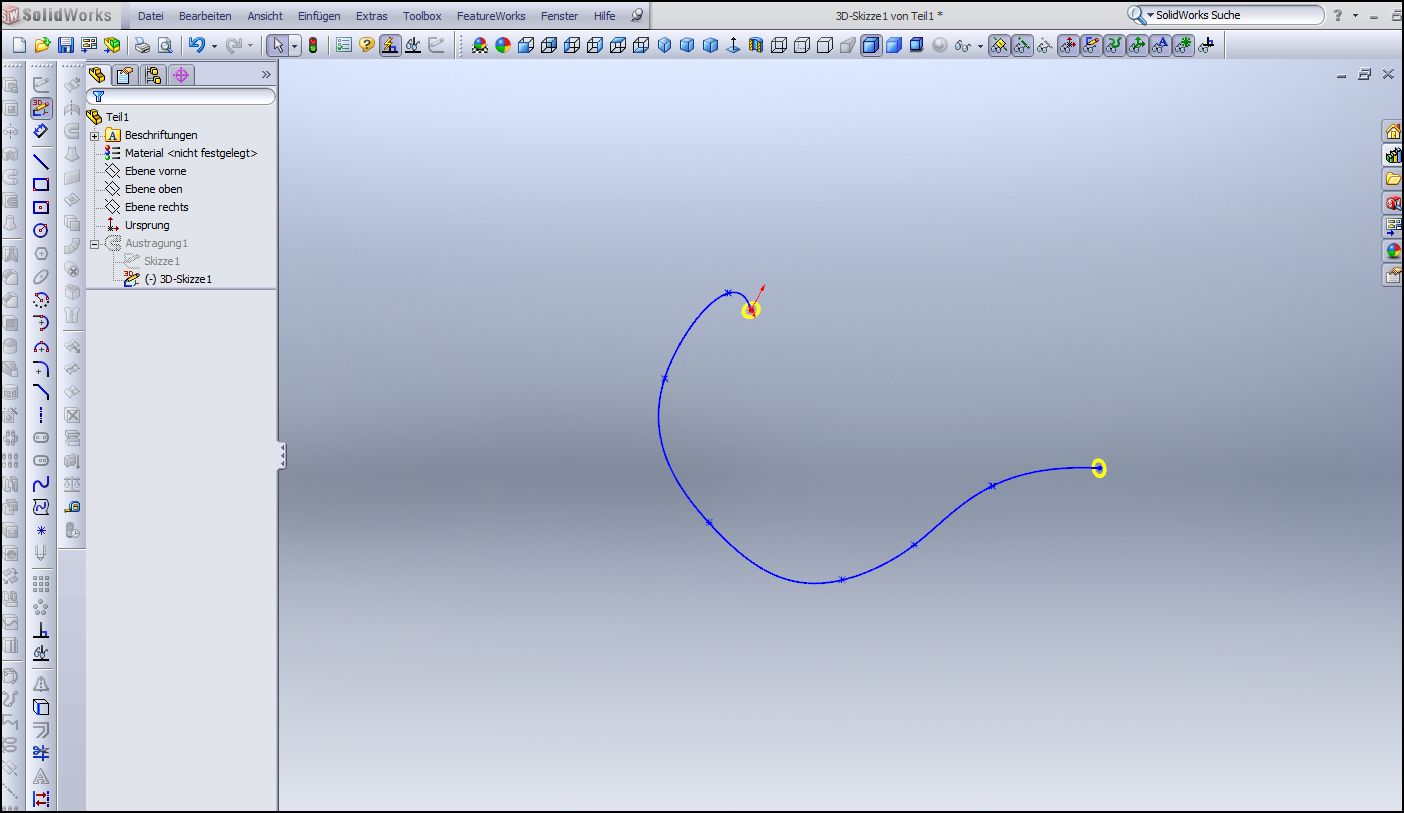

Kleines Beispiel als JPG

Solltest Du damit nicht zum Ziel kommen einfach mal Deine Datei hochladen

dann kann man am Objekt zeigen wie es geht

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Pascal,
und ebenfalls herzlich Willkommen.
Erzeuge in deiner Baugruppe ein neues Teil. (Einfügen - Komponente - Neues Teil)
Wähle dieses Teil in der Baugruppe an und gehe auf Teil bearbeiten.
Erzeuge dann die beiden Skizzen wie Andreas es beschrieben hat und trage sie aus.
Anschließend verlässt du die Funktion Teil bearbeiten wieder und speicherst dieses neue Teil extern ab.

Und schon is es fertig.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich würde es grundsätzlich auch so machen wie von Andreas beschrieben hat. Allerdings würde ich erst das Teil "Röhrchen" erstellen. Da würde ich mit dem Ursprung auf der Seite anfangen, wo es auch erstmal ein Stück gerade läuft. Dann in der Baugruppe verknüpfen und das Ende der Bahn durch Beziehungen direkt an die richtige Stelle führen. Diese Beziehungen wieder entfernen und durch Maße ersetzen (keine externe Referenzen, zumindest wenn man die Positionen endgültig hat) und fertig.

MFG Robert Hess.

P.S: Je nach dem wie man das Teil in der BG erzeugt ist der Ursprung möglicherweise irgendwo im Nirvana (im Zweifel da wo der Ursprung der BG ist) und das möchte ich nicht haben. Ursprung sollte irgendwo definiert im Teil sein. Hat viele Vorteile.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wow cool.. hat super funktionniert.. danke für die Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Ich würde gerne das Thema nochmal nach oben ziehen. Ich habe ein ähnliches Problem, aber komme mit der hier beschriebenen Vorgehensweise nicht weiter.

Schritt 1 ist erledigt. Innerhalb der Baugruppe ein neues Teil erzeugt, Skizze1 des neuen Teils habe ich gleich einmal an die richtige Position gesetzt und ein Kreis mit richtigen Durchmesser erzeugt.

Jetzt würde ich gern innerhalb der Baugruppe den 3d Pfad zeichnen (Zitat: Skizze im Kontext mit der Baugruppe erstellen), damit ich die Höhenunterschiede die Kurven etc. alles an die Baugruppe anpassen kann (das Stück Rohr muss innerhalb eines engen Gehäuses verlegt werden). Das Problem ist nur ich kann in der Baugruppe kein 3d Pfad zeichnen, da das Icon ausgegraut ist und nur innerhalb der Bauteildatei aktiviert ist. Habe ich irgendwas vergessen einzustellen oder habe ich etwas Falsch gemacht?

Würde mich über einen Tipp / Ratschlag sehr freuen.

Edit: Ich glaube das Problem hat sich erledigt, sorry, man sollte zu so später nicht mehr arbeiten.

------------------
mfg
Stefan
-------
