Thema: Umlaufende Kante erstellen (4790 mal gelesen)
|
kruemelchen
Mitglied
Techn. Zeichnerin
   Beiträge: 69
Registriert: 03.11.2008 WIN XP SP3
Intel Core2 CPU 6000 @ 2,40 GHz
2,0 GB RAM
Radeon X1650 Series mit Treiber ATI
SWX Office Pro 2010 SP0.0
|
erstellt am: 09. Apr. 2010 09:45  <-- editieren / zitieren -->   Unities abgeben:
Hallo CAD-Gemeinde, mir fiel leider keine aussagekräftigere Überschrift ein.
Ich habe eine importierte Skizze eines Teils, ich nenn es jetzt mal Wappen, und muss von der Aussenkontur einen Offset von 8mm erstellen.

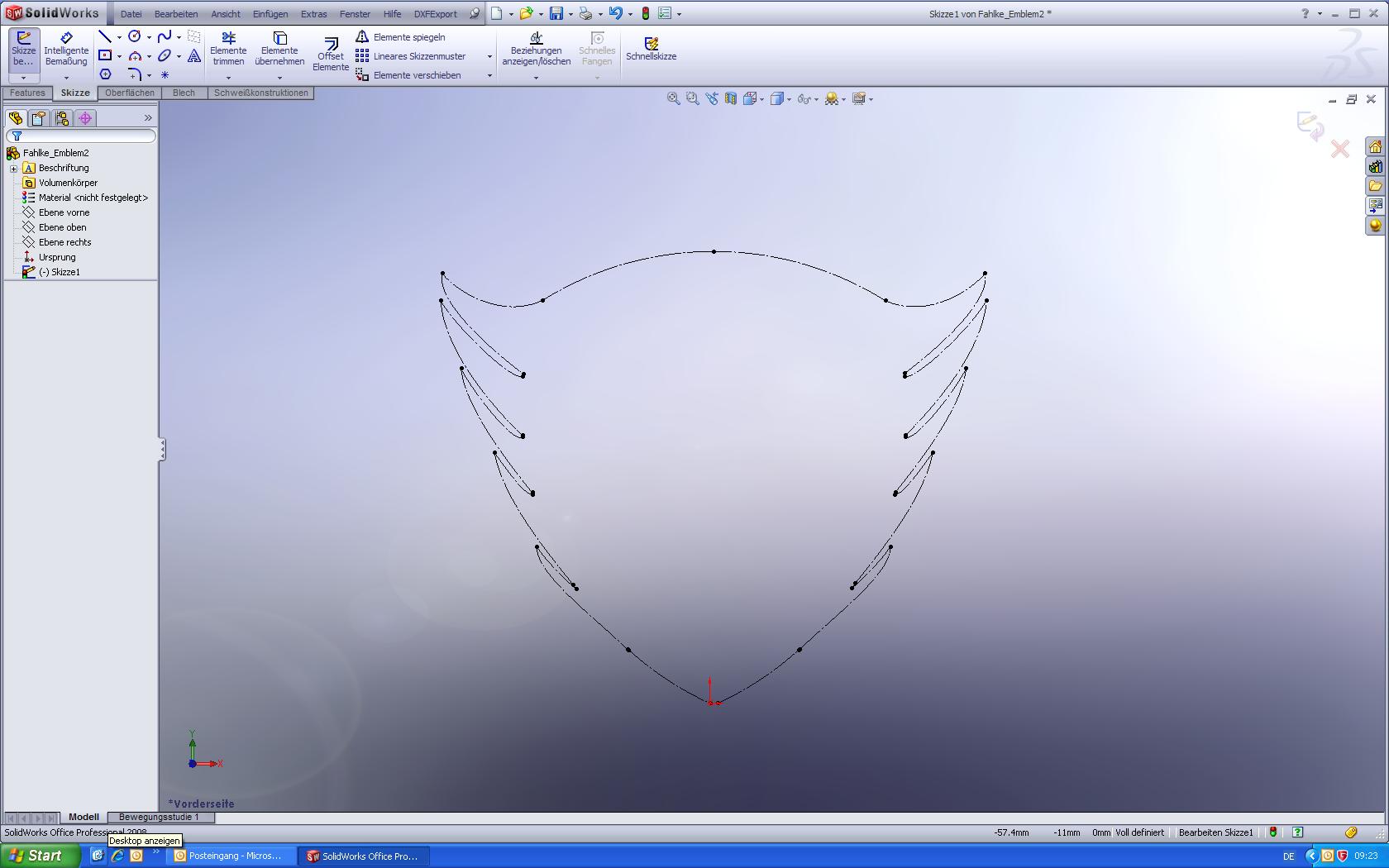

Auf dem Bild seht ihr ja, dass ich, zumindest links und rechts, keine Aussenkontur habe. Wie bekomme ich den Verlauf richtig hin, der teilweise die Punkte, aber auch die Bögen schneidet. Ist etwas verwirrt geschrieben, aber ich hoffe, ihr versteht, was ich meine. Gruß
kruemelchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofe
Mitglied
Werkzeugmacher
Beiträge: 440
Registriert: 12.01.2008 Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken
|
erstellt am: 09. Apr. 2010 09:50 <-- editieren / zitieren --> Unities abgeben: Nur für kruemelchen
So etwas nennt sich "Äquidistante", wie man das in SWX  erstellt kann ich Dir aber auch nicht sagen. ------------------
Ist mir egal, wer Dein Vater ist; solange ich hier angle läuft keiner übers Wasser! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thermoflasche
Ehrenmitglied
Konstrukteur
Beiträge: 1733
Registriert: 08.10.2003 Solidworks 2018 SP 4.0
|
erstellt am: 09. Apr. 2010 10:12 <-- editieren / zitieren --> Unities abgeben: Nur für kruemelchen
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 09. Apr. 2010 13:15 <-- editieren / zitieren --> Unities abgeben: Nur für kruemelchen
Zitat:
Wie bekomme ich den Verlauf richtig hin, der teilweise die Punkte, aber auch die Bögen schneidet.
Schneidet?
ich hätt jetzt gedacht
- 2. Skizze auf gleiche Ebene anlegen
- 1. Skizze markieren und Kanten übernehmen in 2. Skizze
- Linien anlegen um die Fjorde zu schließen.
- Equidistante anlegen oder so ähnlich. Gruß, Christian [Diese Nachricht wurde von Christian_W am 09. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Devastator
Mitglied
--
Beiträge: 483
Registriert: 14.07.2005 HP ZBook 17 G3
Win10
Intel Xeon E3-1545M v5 @2.90GHz
16 GB RAM
256 GB SSD
NVIDIA Quadro M2000M
---------------------------
HP Z2 Tower G5
Win10
Intel i9 3,70GHz
64 GB RAM
500 GB SSD
NVIDIA Quadro RTX 4000
2x HP ZR2440w TFT
|
erstellt am: 09. Apr. 2010 13:18 <-- editieren / zitieren --> Unities abgeben: Nur für kruemelchen

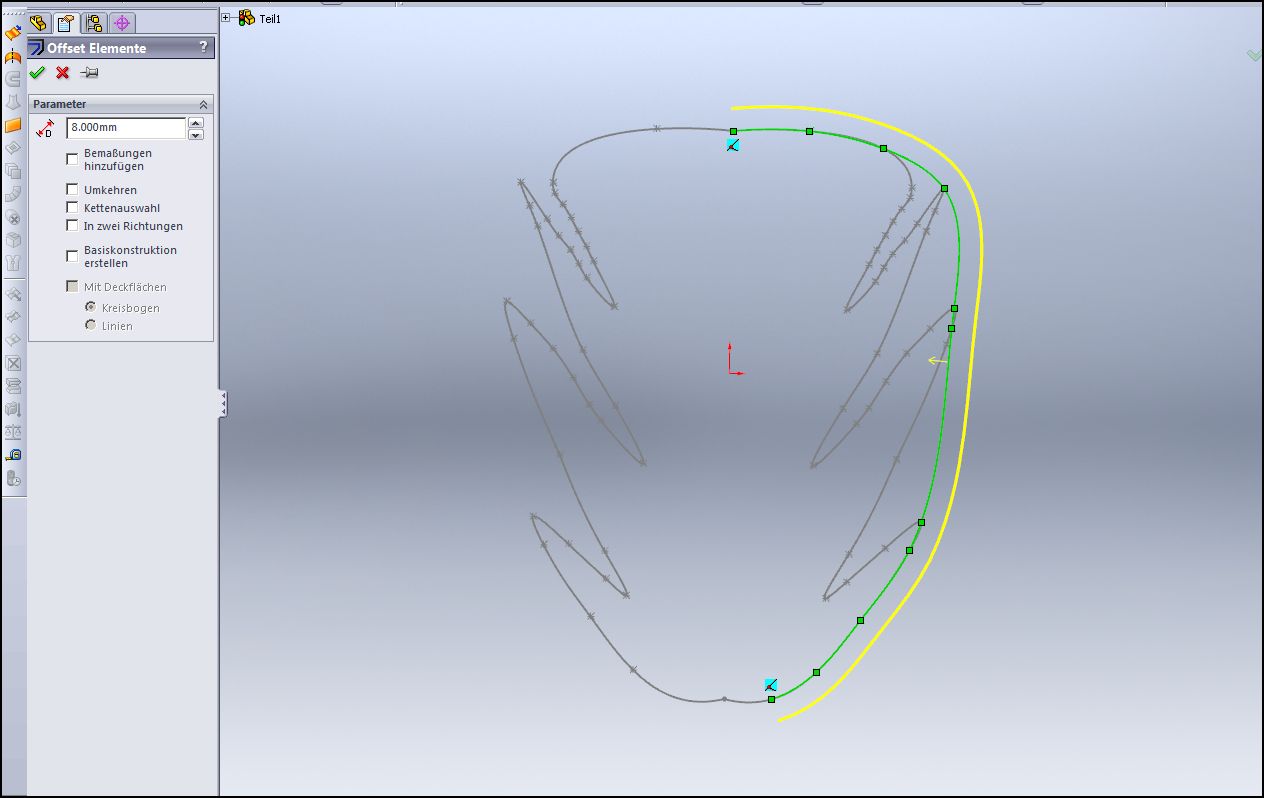

Hallo kruemelchen, in der Skizze alle Linien auswählen und bei Extras > Skizzieren > Offset-Elemente... wählen. Dann Offsetwert eingeben und evtl . andere Einstellungen vornehmen.
Die neuen Linien sind dann aber keine Konstruktionslinien, sondern Volllinien. Diese kannst du dann direkt austragen. Devastator ------------------
Management ist,
wenn 10 Leute für das bezahlt werden,
was 5 billiger tun könnten,
wenn sie nur zu dritt sind
und davon 2 krank sind. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 09. Apr. 2010 20:22 <-- editieren / zitieren --> Unities abgeben: Nur für kruemelchen

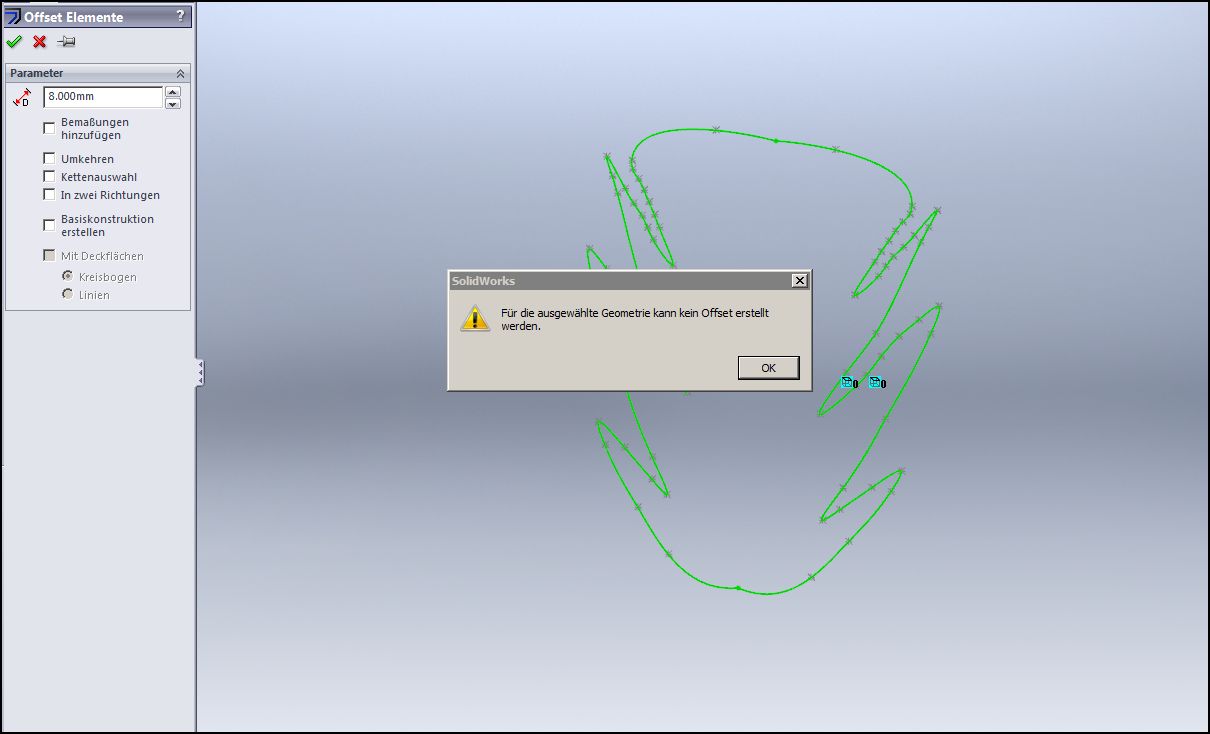

Hallo kruemelchen  mit Offset Elemente wird das nur dann funzen wenn Du Dir mit den

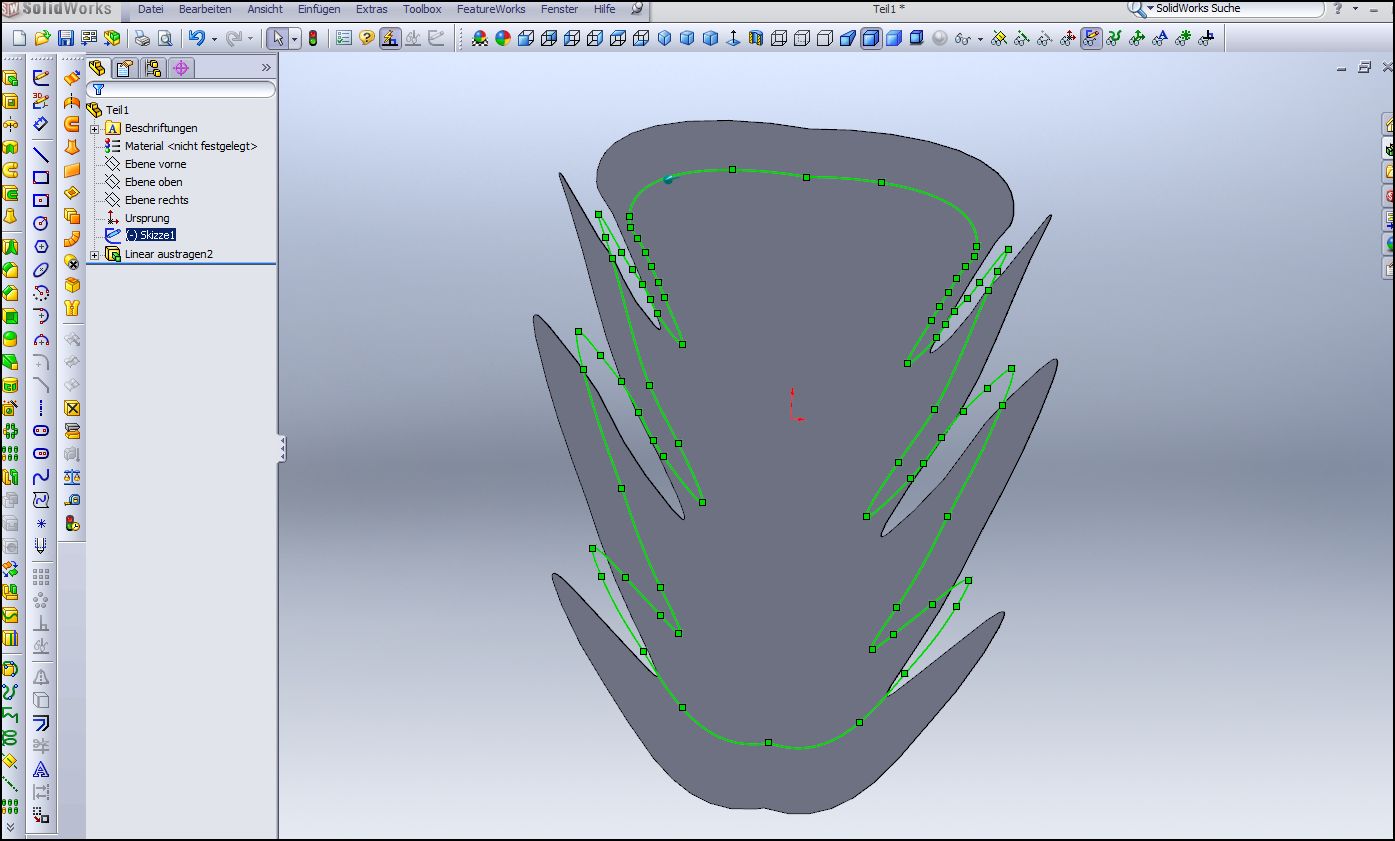

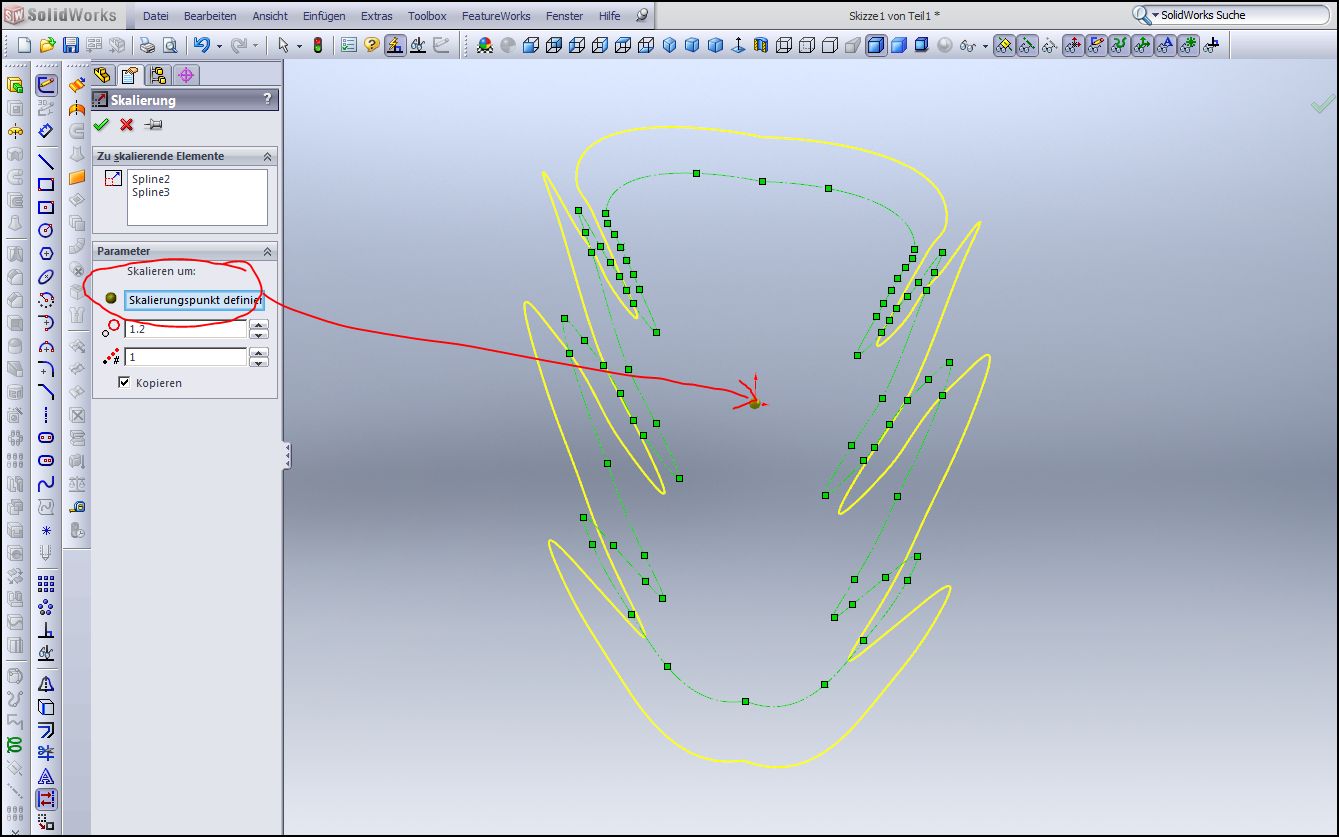

8mm nicht eine sich selbst schneidende Kontur einfängst! Kleines Beispiel anbei  Was immer geht ist skalieren der Skizze ! Dein Wappen wird also im Ganzen um Faktor X größer oder kleiner.
(Was bei solchen Konturen meistens gewünscht ist) Ein reines Offset würde Deine Kontur verfälschen!
Stell Doch Deine Datei mal ein
Dann schaun wir mal nach MfG
Andreas ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 10. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
