Thema: Ringbleche (2727 mal gelesen)
|
daimon
Mitglied
   Beiträge: 5
Registriert: 29.03.2010
|
erstellt am: 29. Mrz. 2010 13:12  <-- editieren / zitieren -->   Unities abgeben:
Hallo, bin SolidWorks Neuling und habe eine Frage. Wie kann man im Blechmodul ein Ringblech erstellen. Einfach ein Streifen, dass zusammengerollt und an den Enden geschweißt werden soll. Über den Kreisbogen, beim erstellen des Grundblechs, kann man nicht exakt 360 ° angeben. Bitte um Hilfe. Danke. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Hofe
Mitglied
Werkzeugmacher
Beiträge: 440
Registriert: 12.01.2008 Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken
|
erstellt am: 29. Mrz. 2010 13:15 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
Moin! Ein Kreis (360 Grad) ist ja auch kein Bogen mehr
Zeichnest Du einen Bogen (nicht ganz geschlossen), dann klappt das. ------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
daimon
Mitglied
Beiträge: 5
Registriert: 29.03.2010
|
erstellt am: 29. Mrz. 2010 13:57 <-- editieren / zitieren --> Unities abgeben:
Hallo, Danke. Das mit dem Kreisbogen ist mir Klar. Ich dachte mir schon , dass ein Fehler von 0.1 mm nicht schlimm ist. Wollte aber wissen, ob es vielleicht doch noch eine exakte Möglichkeit für diese Aufgabenstellung gibt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Freelancer
Mitglied
Konstrukteur
Beiträge: 133
Registriert: 20.06.2007 CAD Dienstleister aus OWL;
Solidworks 2007 Standard
Solidworks 2009 Standard
Solidworks 2010 Standard
-----
2 x XEON Quadcore (8 x 3,0GHz)
Quadro FX 4600
16 GB RAM
146 GB SAS Seagate Cheetha Festplatte
(RAID Verbund)
-----
Internetseiten noch in der Barbeitung!
|
erstellt am: 29. Mrz. 2010 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
Hi, die von dir geforderte "exakte Möglichkeit" sieht wie folgt aus: Du Zeichnest einen Kreis, exakt 360° wie verlangt!
dann trimmst du davon 0,1 mm weg - > und schwups hast du einen Bogen (nicht ganz geschlossen) Blechfeature anklicken und fertig!! Gruß,
CAD-Freelancer!
P.S.: ich glaube "Hofe" hat auch exakt das gleiche gemeint
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 29. Mrz. 2010 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
 Hi, ein Blechring (aus Blech gerollt) hat nie 360°. Es egsistiert eben immer ein Spalt (Trennstelle) auch wenn er Richtung Null gehen kann. Daher diese Vorgehensweise, die ja auch der Realität entspricht. G. thomas ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 29. Mrz. 2010 22:42 <-- editieren / zitieren --> Unities abgeben: Nur für daimon

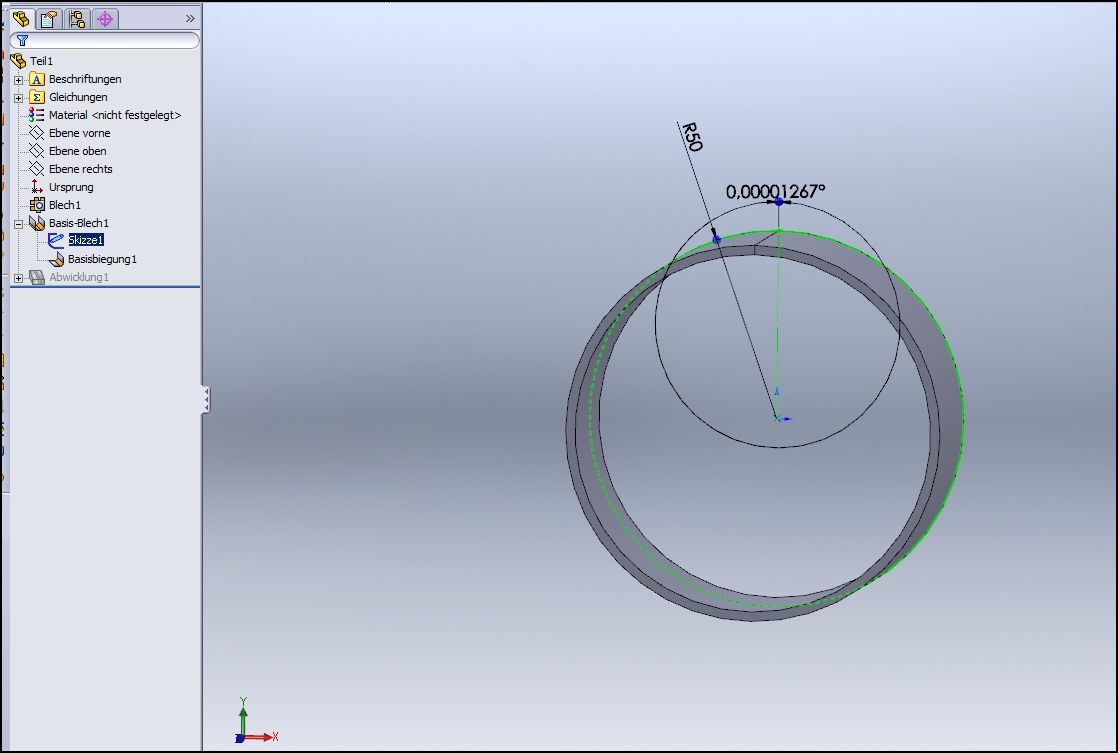

Hallo, mal ganz ganz ganz genau für R50 Das kleinste darstellbare Spaltmaß ist ein wenig von Blechstärke und Radius abhängig
(Also nicht wundern wenns bei kleineren Radien nicht funtzt) Bei einem rundgebogenem Blech würde ich immer den Spaltwinkel bemaßen
MfG
Andreas
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 29. Mrz. 2010 22:52 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 29. Mrz. 2010 23:14 <-- editieren / zitieren --> Unities abgeben: Nur für daimon

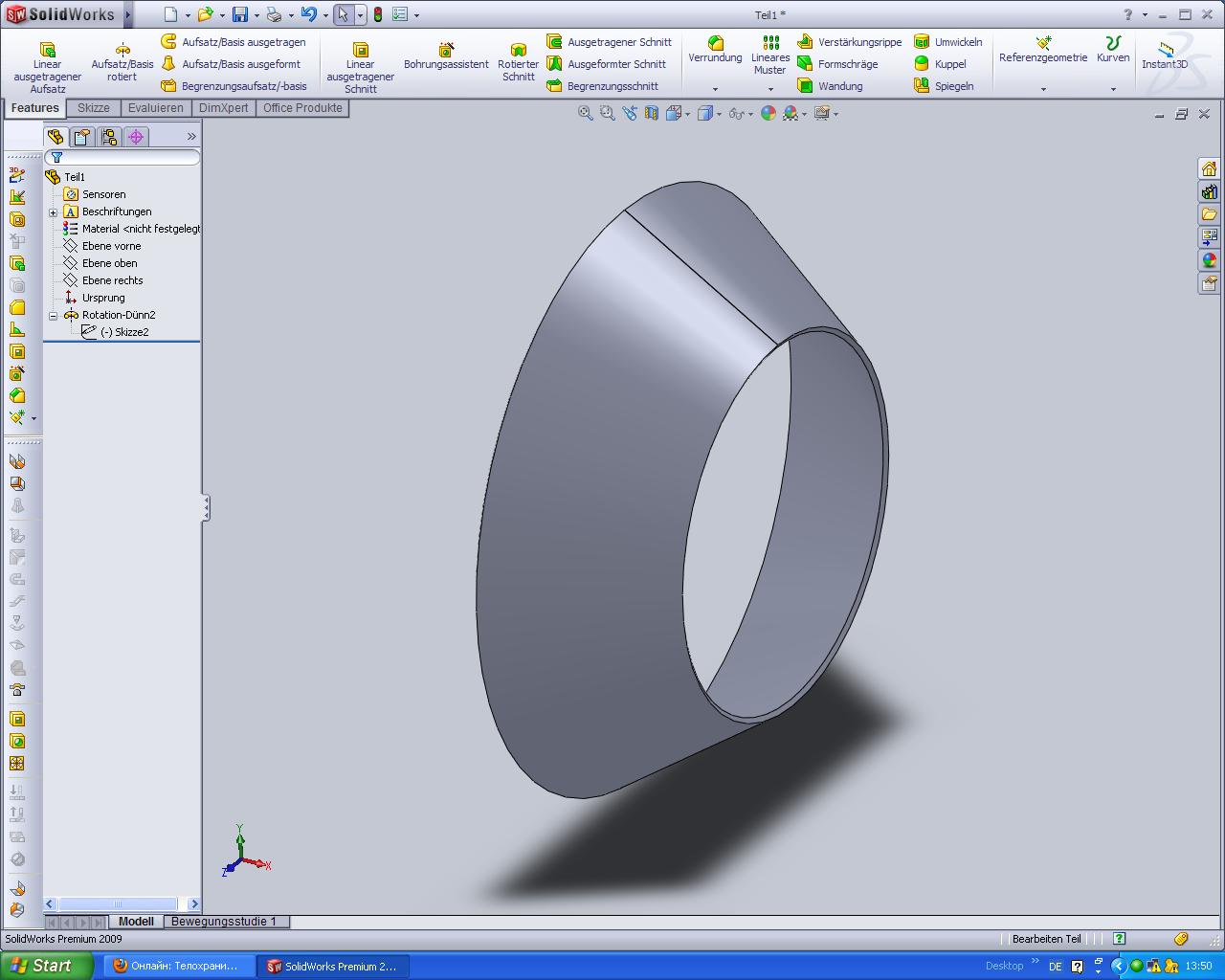

Hallo Thomas Ok Dann konvertieren wir jetzt mal ein Rohr zu Blech, Du mit geradem Schlitz und ich mit Winkelbemaßung in der Skizze
MfG
Andreas ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 29. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 30. Mrz. 2010 13:02 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
Zitat:
Original erstellt von Krümmel:
Dann konvertieren wir jetzt mal ein Rohr zu Blech,
Hi, ich vermute mal, dass er mit Basisblech anfängt? Das mit dem Schlitzen nachträglich find ich auch immer lästig edit ...
aber von geradem - ähm, parallelem - Schlitz hat Thomas nichts geschrieben. Gruß, Christian [Diese Nachricht wurde von Christian_W am 30. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 30. Mrz. 2010 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
Hi Christian,
Zitat:
Hi,ich vermute mal, dass er mit Basisblech anfängt? Das mit dem Schlitzen nachträglich find ich auch immer lästig
als aufmeksamer Leser hast Du allemal einen 10' verdient. Nachträglich vom Rohr zum Blech - es ist doch ein Blech, das zu einem Rohr gemacht wird... G. thomas ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
daimon
Mitglied
Beiträge: 5
Registriert: 29.03.2010
|
erstellt am: 30. Mrz. 2010 13:40 <-- editieren / zitieren --> Unities abgeben:
|
daimon
Mitglied
Beiträge: 5
Registriert: 29.03.2010
|
erstellt am: 30. Mrz. 2010 13:53 <-- editieren / zitieren --> Unities abgeben:
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 30. Mrz. 2010 14:16 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
|
GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2415
Registriert: 23.07.2001 SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11
|
erstellt am: 30. Mrz. 2010 14:29 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
|
daimon
Mitglied
Beiträge: 5
Registriert: 29.03.2010
|
erstellt am: 30. Mrz. 2010 18:58 <-- editieren / zitieren --> Unities abgeben:
|
PeppyTrain
Mitglied
Selbständig
Beiträge: 231
Registriert: 09.10.2006 HP 8740W i7620M QudroFX2800m
swx Premium 2011 + 2012
W7Pro64
MSOffice2007Pro
OpenOffice
+ Docking an schönen und weniger schönen Orten mit lustigen Kombinationen unterschiedlichster Bildschirmauflösungen
|
erstellt am: 31. Mrz. 2010 09:13 <-- editieren / zitieren --> Unities abgeben: Nur für daimon
.. immer wieder die Blechabrollerei für ein Rohrstückchen. Eigentlich gehört da als Ergänzung zur ausgeformten Biegung mal eine neues SWX -Feature her, das Rohrstückchen produziert. Wenn ich all die Zeit bedenke, die ich mit dem Schlitzen verbracht habe bzw. mit dem symmetrischen Anordnen von Bogenenden, dem rauchgeschwängerten Bedenken des diesmal gewählten Spaltes, ... Andi [Diese Nachricht wurde von PeppyTrain am 31. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 31. Mrz. 2010 11:45 <-- editieren / zitieren --> Unities abgeben: Nur für daimon

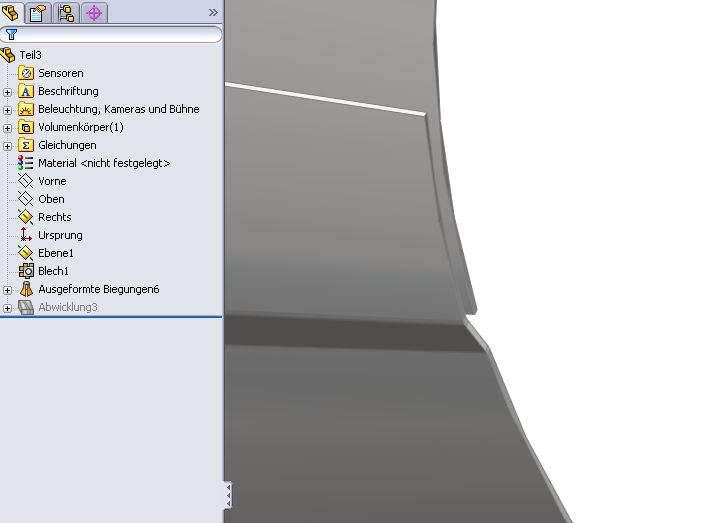

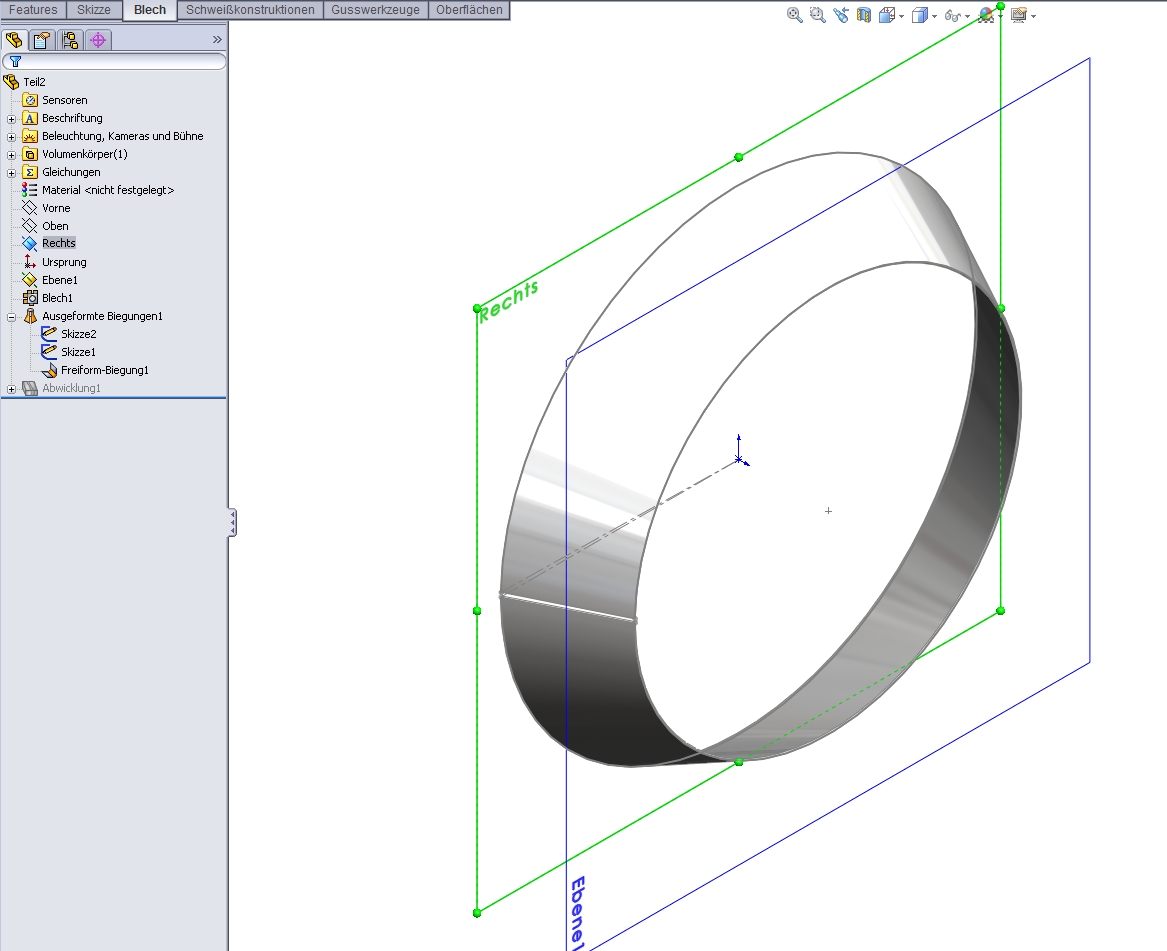

[QUOTE]Original erstellt von GWS: man kann natürlich auch mehr Aufwand treiben.... (hab ich jetzt nicht.. sollte nur als Beispiel dienen..)
[QUOTE] Hallo Günter, das sieht gut aus, genau sowas hab ich neulich gesucht ... und hier stellst du es rein ... werde mein Modell damit noch etwas verfeinern. Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
