Thema: Senkrechte Fräsebene? (1376 mal gelesen)
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
   Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 11. Mrz. 2010 16:32  <-- editieren / zitieren -->   Unities abgeben:
Im beigefügtem Bauteil möchte ich gerne eine Öffnung einfügen. (Ein Deckel wird dann auch noch dort angebracht!) Wie man sieht, entsteht hier eine Fräsebene, senkrecht zur Fläche oben. Das Ergebnis ist in der Fertigung so nicht umzusetzen. (Auserdem kann ich an dem einen Kopfende so auch die Öffnung nicht mit einem großen Radius verrunden!) Also, ich hätte gerne, dass ich eine Öffnung mache, in welcher die Senkrechte des Randes immer Tangential der Modeloberfläche folgt.
Wenn ich also über dem Teil stehe, will ich schön von oben dem Rand mit dem Finger folgen können. Wie funzt das? (Konnte ich das verständlich ´rüberbringen? ------------------
mfg  Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 11. Mrz. 2010 16:37 <-- editieren / zitieren --> Unities abgeben:
Die gefrässte Oberfläche sollte immer nur so Dick sein, wie die Materialstärke.... Da am Ende des Bauteiles die Wölbung größer wird, wird das MAterial flach zur Biegung gefrässt, und es entsteht diese sichtbare "Dicke" Schnittkante, das kann ich so nicht lassen! Das Teil kommt in die Fräsmaschine, der Fräser soll einmal entlang der Öffnungskontur fräsen, und fertig..... ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 11. Mrz. 2010 17:24 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 11. Mrz. 2010 18:22 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 11. Mrz. 2010 20:38 <-- editieren / zitieren --> Unities abgeben:
Sorry, habe mein Profil jetzt angepasst! (Ist das so okay?) Hat hier sonst keiner ne Idee? Ich habe folgendes probiert: Aus der Skizze, habe ich von der Seite in beide Richtungen projeziert.
Aus dieser Projektion habe ich eine 3D-Skizze gemacht.
Auf dem Grund des Bauteiles habe ich eine einfache Skizze (Langloch) erzeucht.
Von der 3D-Skizze zu der einfachen (Langloch-) Skizze auf dem Boden habe ich einen ausgetragenen Schnitt gemacht, sieht schonmal ganz gut aus.... Jemand bessere Vorschläge? ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 11. Mrz. 2010 21:21 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
Hallo, danke  Was hältst Du denn von ein Paar aussagekräftigen Screenshots mit aufgeklapptem Featurebaum
für alle die noch nicht mit SWX 2010 arbeiten  MfG
Andreas  ------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 11. Mrz. 2010 22:10 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 11. Mrz. 2010 22:34 <-- editieren / zitieren --> Unities abgeben:
Super, funzt..... genau so habe ich das mir vorgestellt! Ich bin daran gescheitert, das ich bei gleicher Vorgehensweise das nicht mit den Oberflächen versucht habe! ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 12. Mrz. 2010 16:14 <-- editieren / zitieren --> Unities abgeben:
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 12. Mrz. 2010 16:21 <-- editieren / zitieren --> Unities abgeben:

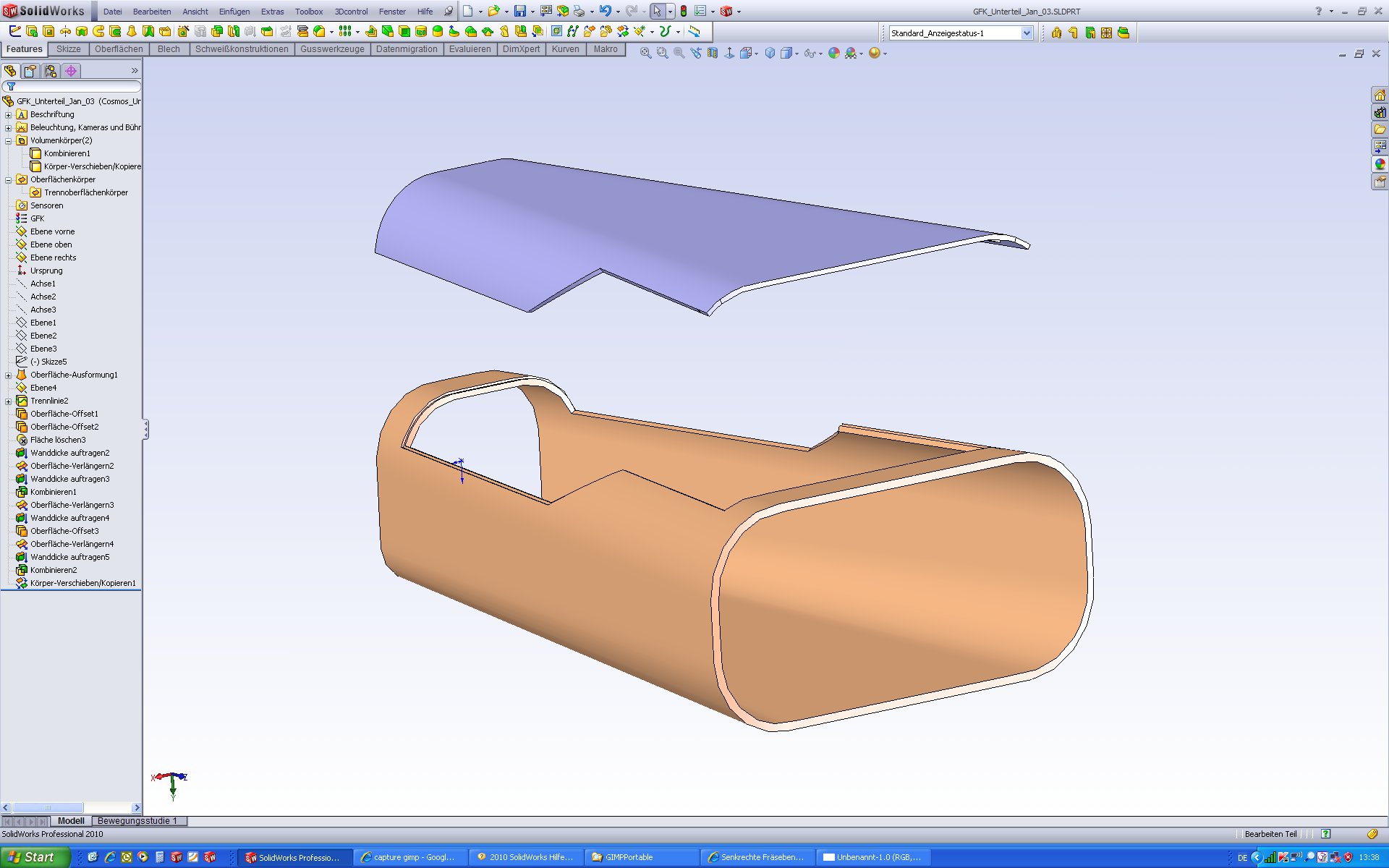

Also, der große deckel, der oben das ganze verschließt, soll ca. 25mm größer sein, wie die jetzt zu sehende Öffnung, und ca. 3mm eingelassen werden, da er ca. 3mm stark sein wird! ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 12. Mrz. 2010 20:51 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 12. Mrz. 2010 20:59 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 13. Mrz. 2010 00:13 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
Raubschwein
Mitglied
Dipl. Ing. (FH) Maschinenbau
Beiträge: 146
Registriert: 01.03.2003 Intel Core2 Quad CPU Q9550 2,83 Ghz; 3,25GB Ram
NVIDIA GForce 9800GTX
SolidWorks 2010 Professional
|
erstellt am: 13. Mrz. 2010 12:39 <-- editieren / zitieren --> Unities abgeben:
Meine Fresse, der Junge ist gut. Das gibt schon wieder 10 Punkte von mir, und noch mal recht herzlichen Dank! Ich habe bis jetzt noch kaum mit der Oberflächengeschichte in SW zu tuen gehabt, werde mich da jetzt mal reinarbeiten! ------------------
mfg Raubschwein
NO RISK - NO FUN Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jan
Mitglied
Dipl.-Ing.
Beiträge: 1270
Registriert: 23.12.2000 Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.
|
erstellt am: 13. Mrz. 2010 13:49 <-- editieren / zitieren --> Unities abgeben: Nur für Raubschwein
|
