Thema: Störkontur rotierender Körper (2436 mal gelesen)
|
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 10:22 <-- editieren / zitieren --> Unities abgeben:
Ich setze eine Verriegelung in eine Deckelplatte ein. Zum Öffnen des Deckels wird die Verriegelung gedreht. Um sicherzustellen, dass der Riegel dabei nirgends kollidiert, möchte ich in meiner Baugruppe die Störkontur als Rotationskörper modellieren. Gibt es einen einfachen Weg, dies zu tun, kann man einen Volumenkörper rotieren und damit einen neuen Körper erstellen? Bisher hab ich keine praktikable Möglichkeit gefunden. Es gibt natürlich Ausweichmöglichkeiten: Hilfsebenen durch die Rotationsachse und eine Ecke des Riegels legen, darauf die Kontur projizieren und rotieren. Das gibt immerhin eine brauchbare Annäherung, ist aber nicht genau. Für eine genauere Kontur müsste ich eine Menge Hilfspunkte konstruieren, das wäre sehr aufwändig. Ich hab auch versucht, Flächen des Riegels anzuwählen und um die Mittenachse zu rotieren, das geht nicht. Auch in 3D-Skizzen scheint es nicht möglich, einen Rotationskörper zu erzeugen. Hat noch jemand eine Idee? Piet Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 10:34 <-- editieren / zitieren --> Unities abgeben:
|
marques_CH Mitglied Prozessdesign/PLM
Beiträge: 698 Registriert: 21.11.2005 Solidworks 2012 SP3 Flow Sim Workstation: 6x 4.7 Ghz Quadro 4000 Revodrive 3 X2 SSD
|
erstellt am: 01. Mrz. 2010 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
|
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 10:40 <-- editieren / zitieren --> Unities abgeben:

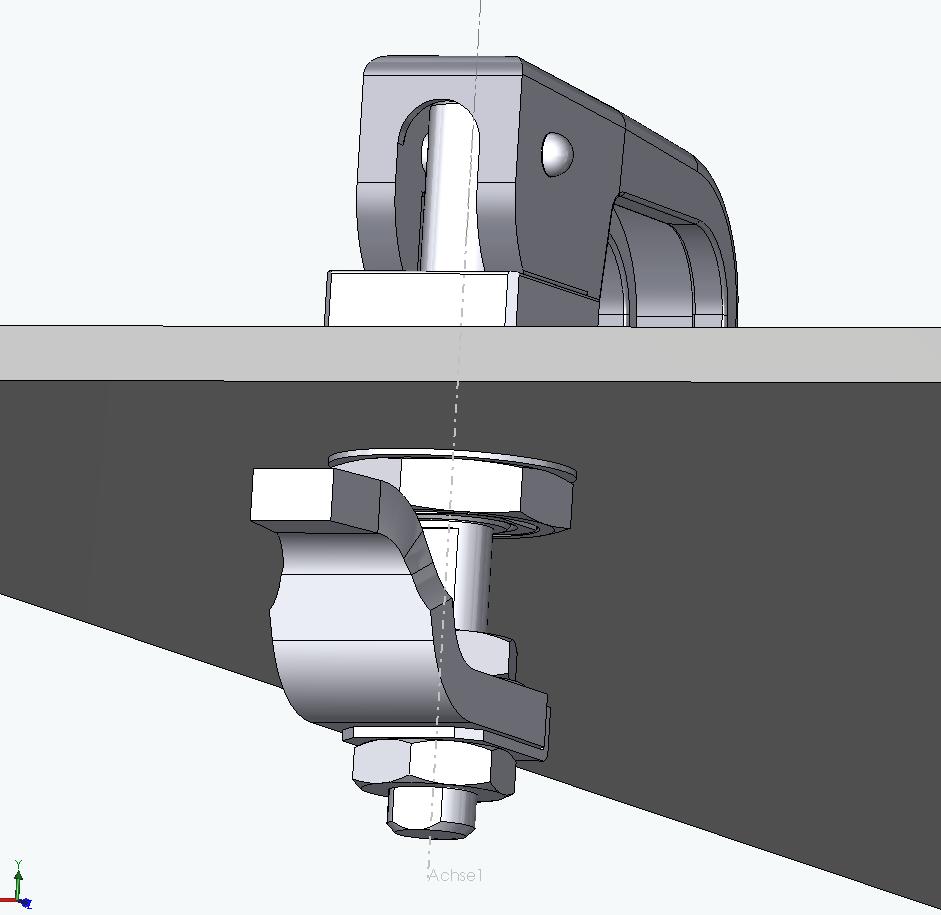

Das hab ich auch vor, nur wie erstelle ich den Rotationskörper am besten? Im angehängten Bild sieht man, wie die Störkontur mit projizierter Skizze aussieht, und man sieht auch die Abweichung von dem wirklichen Körper. Piet Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
marques_CH Mitglied Prozessdesign/PLM
Beiträge: 698 Registriert: 21.11.2005 Solidworks 2012 SP3 Flow Sim Workstation: 6x 4.7 Ghz Quadro 4000 Revodrive 3 X2 SSD
|
erstellt am: 01. Mrz. 2010 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
hallo Und du glaubst wirklich das dieses "ding" so genau gezeichnet ist das es nicht drin liegt die Skizze für deine Störgeometrie etwas grösser zu machen? Ich mein du wirst die Störgeometrie wohl kaum 0 auf 0 verwenden wollen oder? Ich würde die Skizze für deine Störgeometrie um sicher 2-3 mm grösser machen eher mehr wenn du genug Platz hast. Gruss Marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 11:00 <-- editieren / zitieren --> Unities abgeben:
In diesem Fall kann ich mit einer Näherung leben, aber ich habe auch schon Fälle gehabt, wo der Platz sehr eng war und es auf genaue Konturen ankam, von daher hätte ich gern die Möglichkeit, das genau zu modellieren. Ich hab jetzt noch versucht, das Problem mit dem Feature "Volumenkörperaustragung" zu lösen, das kann ja z.B. benutzt werden, um Fräserbahnen zu modellieren. Ich krieg es damit bisher nicht hin, vielleicht mach ich dabei was falsch. Piet [Diese Nachricht wurde von Piet am 01. Mrz. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ess-jay Mitglied Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681 Registriert: 28.04.2005 Dell Precision T5500 Windows 7 64 bit 24GB RAM, NVidia Quadro 5000 SW 2010 SP4.0 ME10 17.00 3DConnexion Spaceexplorer Office 2007
|
erstellt am: 01. Mrz. 2010 11:02 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
Hallo Piet, wie wärs mit einem 100-fach-Muster des Körpers um 360°? Damit hast du zumindst annähernd die Störkontur. Dein Rechner sollte das locker schaffen ohne großartig in die Knie zu gehen...
------------------ Gruß, Stephan "Optimismus ist lediglich ein Mangel an Informationen" BOFH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 11:10 <-- editieren / zitieren --> Unities abgeben:
|
ess-jay Mitglied Konstrukteur/ CAD-Admin/BOFH
Beiträge: 681 Registriert: 28.04.2005 Dell Precision T5500 Windows 7 64 bit 24GB RAM, NVidia Quadro 5000 SW 2010 SP4.0 ME10 17.00 3DConnexion Spaceexplorer Office 2007
|
erstellt am: 01. Mrz. 2010 11:18 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
|
marques_CH Mitglied Prozessdesign/PLM
Beiträge: 698 Registriert: 21.11.2005 Solidworks 2012 SP3 Flow Sim Workstation: 6x 4.7 Ghz Quadro 4000 Revodrive 3 X2 SSD
|
erstellt am: 01. Mrz. 2010 11:27 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
Hallo Piet Entschuldige wenn ich dich vorhin vielleicht etwas harsch angesprochen habe. Ich weiss das es in CATIA die Möglichkeit gibt Hüllvolumen aus einer Bewegung auszugeben. Diese Möglichkeit ist mir in SWX aber nicht bekannt. Du könntest jetzt von dein Muster den höchsten Punkt zur Achsmitte messen und die Störgeometrie Skizze um diesen Wert erweitern. Verstehst was ich meine? Ich kanns dir leider nicht zeigen hab nur 2010 zur Hand. Das deine "Volumenkörperaustragung" nicht funktioniert hat liegt daran das dafür nur Rotationssymmetrische Körper verwendet werden können. Gruss Marques Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Piet Mitglied Konstruktionsleiter & Konstrukteur
Beiträge: 661 Registriert: 20.11.2001 SWx 2021
|
erstellt am: 01. Mrz. 2010 12:16 <-- editieren / zitieren --> Unities abgeben:
|
Olls Lai Lolli Mitglied Konstrukteur
Beiträge: 366 Registriert: 07.05.2009 MS Windows 10 Prof. Intel Xeon E5-1630 v 3 3.7 GHz 32 GB Ram Nvidia Quadro M4000 SWX 2019 x64 SP 5 PDM Enterprise 2019 SP 3
|
erstellt am: 02. Mrz. 2010 19:17 <-- editieren / zitieren --> Unities abgeben: Nur für Piet
|
