Thema: Blickrichtung der Isometrischen Schnittansicht (17116 mal gelesen)
|
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 25. Feb. 2010 09:13 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich hab ja bei Euch schon gefunden das es die Funktion der Isometrischen Schnittansicht gibt. Hab ich auch ausprobiert, weil wir für Dokumentationen sowas oft brauchen. Nun hab ich da aber ein Problem: Kann man die Blickrichtung ändern? Sie scheint ja Standardmäßig von rechts zu sein, ich möchte aber von links draufschaun. Kann mir jemand helfen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 25. Feb. 2010 11:07 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
|
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 25. Feb. 2010 11:36 <-- editieren / zitieren --> Unities abgeben:
Hallo Stefan, ich arbeite zwar schon mehrere Jahre mit SWX, aber mit Makros hatte ich noch nie zu tun. Ich hab zwar davon gehört das es sie gibt - aber welche erstellen oder benutzen -wie geht das? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WLT Mitglied
Beiträge: 227 Registriert: 13.07.2000
|
erstellt am: 25. Feb. 2010 16:54 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo harlekin, neue ISO-Ansichten kann man auch ohne Makros leicht definieren, wenn auch natürlich alle einzeln. Man braucht dazu das Menü "Ansicht", das sich mit der Space-Taste aufrufen lässt. (Festpinnen, damit es nicht gleich wieder verschwindet). In Deinem Fall dann mit einem Doppelklick auf "links" die entsprechende Ansicht einstellen. Dann "Vorderseite" auswählen (Einfachklick!) und oben im Menü die Funkion "Aktualisieren der Standardansichten" starten. (Warnung ignorieren). Anschließend die ISO-Ansicht einstellen. Wenn diese richtig ist, sie mit der Funktion "Neue Ansicht" als eigene benannte Ansicht speichern. Anschließend mit der Funktion "Standardansichten zurücksetzen" die Umdefinition der Standardansichten wieder aufheben. Wie auch die Warnungen sagen, ist letzteres besonders wichtig, wenn man schon eine Zeichnung erstellt und dabei Standardansichten verwendet hat. MfG WLT Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GuidoCAD Mitglied
Beiträge: 202 Registriert: 27.11.2009 SolidWorks Premium 2013 SP 5.0 (de) Win7 Pro N SP 1 (de)
|
erstellt am: 25. Feb. 2010 21:56 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Harlekin167, ich habe in meinen Dokumentationen auch des Öfteren isometrische Ansichten eines CAD-Modells von vorne und hinten. Für die rückseitige isometrische Ansicht gehe ich wie folgt vor:
- Ansicht zunächst auf bereits vordefinierte isometrische Ansicht einstellen.
- Shift-Taste drücken und zwei Mal auf die y-Achse der Referenztriade klicken (kein Doppelklick). Das Modell wird somit zwei Mal um jeweils 90° gedreht.
Mit freundlichen Grüßen Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 25. Feb. 2010 22:11 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167

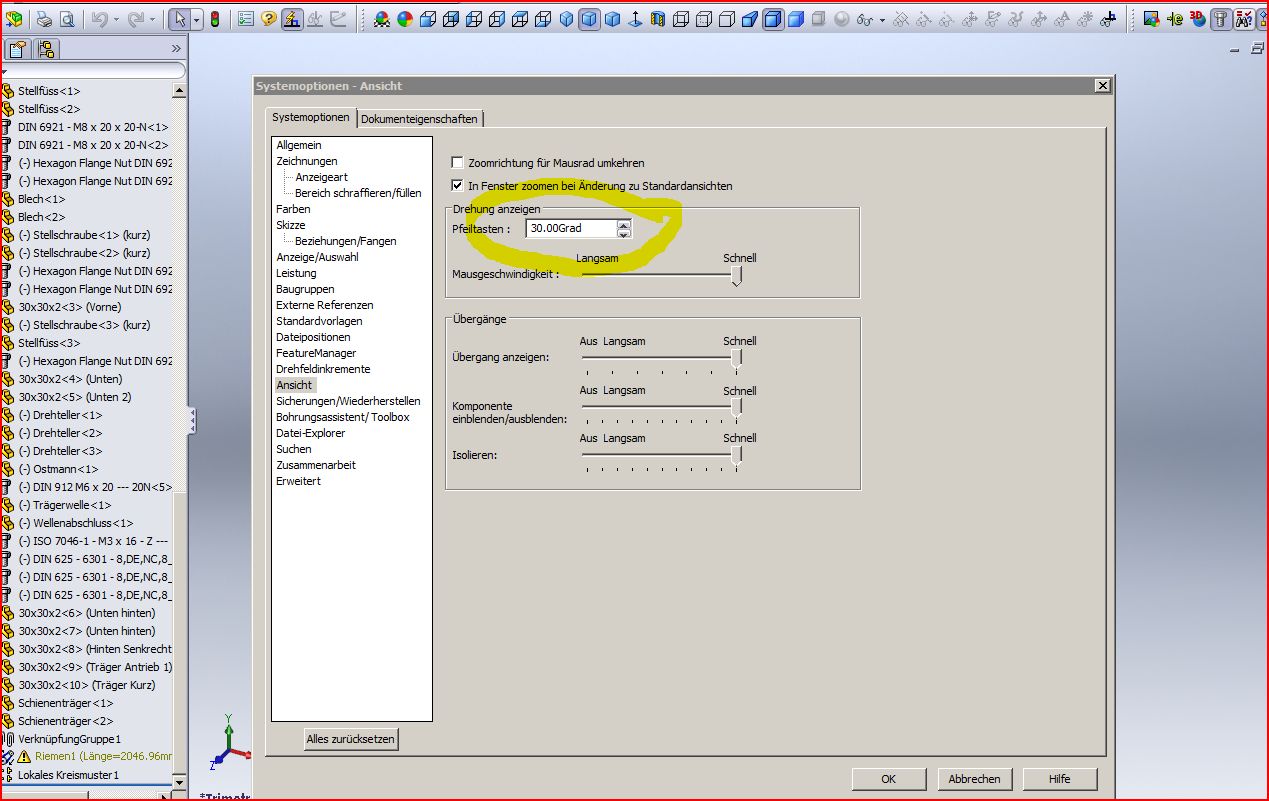

Hallo , zweimal klicken reicht nicht immer aus! Je nach in den Optionen eingestelltem Winkelinkrement (bei mir 30 Grad) 6mal, aber funzt! MfG Andreas ------------------ Stillstand ist Rückschritt
[Diese Nachricht wurde von Krümmel am 25. Feb. 2010 editiert.] [Diese Nachricht wurde von Krümmel am 25. Feb. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GuidoCAD Mitglied
Beiträge: 202 Registriert: 27.11.2009 SolidWorks Premium 2013 SP 5.0 (de) Win7 Pro N SP 1 (de)
|
erstellt am: 25. Feb. 2010 23:30 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Andreas, Zitat: zweimal klicken reicht nicht immer aus!
Spätestens bei einer Winkelinkrement-Einstellung von 15 Grad sollte Harlekin167 dann wohl doch über das o. g. Makro nachdenken. Mit freundlichen Grüßen Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 26. Feb. 2010 00:37 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
|
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 01. Mrz. 2010 09:05 <-- editieren / zitieren --> Unities abgeben:
Hallo, erst einmal Danke für eure Hilfe. Allerdings, so richtig bin ich noch nicht zu einer Lösung gekommen, denn bisher hat sich das, so denke ich jedenfalls, alles auf das Modell bezogen. Ich benötige aber eine andere Blickrichtung in der Zeichnung. Und das in Bezug auf eine Schnittansicht die in der Isometrischen Schnittdarstellung dargestellt ist. Hat da vielleicht noch einer einen Tip? Lg Anke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 01. Mrz. 2010 09:53 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Anke, du musst wohl oder übel die Ansichten im Modell erzeugen, damit du diese dann in der Zeichnung verwenden kannst. Hört sich zu Anfang auch schwerer an, als es in Wirklichkeit ist. Und wenn du diese Ansichten immer oder sehr häufig benötigst, leg sie in deine Start-BG bzw. dein Start-Teil und dann hat es sich... ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 01. Mrz. 2010 10:27 <-- editieren / zitieren --> Unities abgeben:
Hallo Andreas, das das für 'normale' Ansichten so ist, ist mir schon klar. Die Frage bei mir ist dann nur: Wie komme ich an die vorher erstellten Ansichten ran, wenn bei einer Schnittansicht auf die "Isometrische Schnittansicht" umstelle und dann eine bestimmte Blickrichtung haben möchte? Anke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 01. Mrz. 2010 11:09 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167

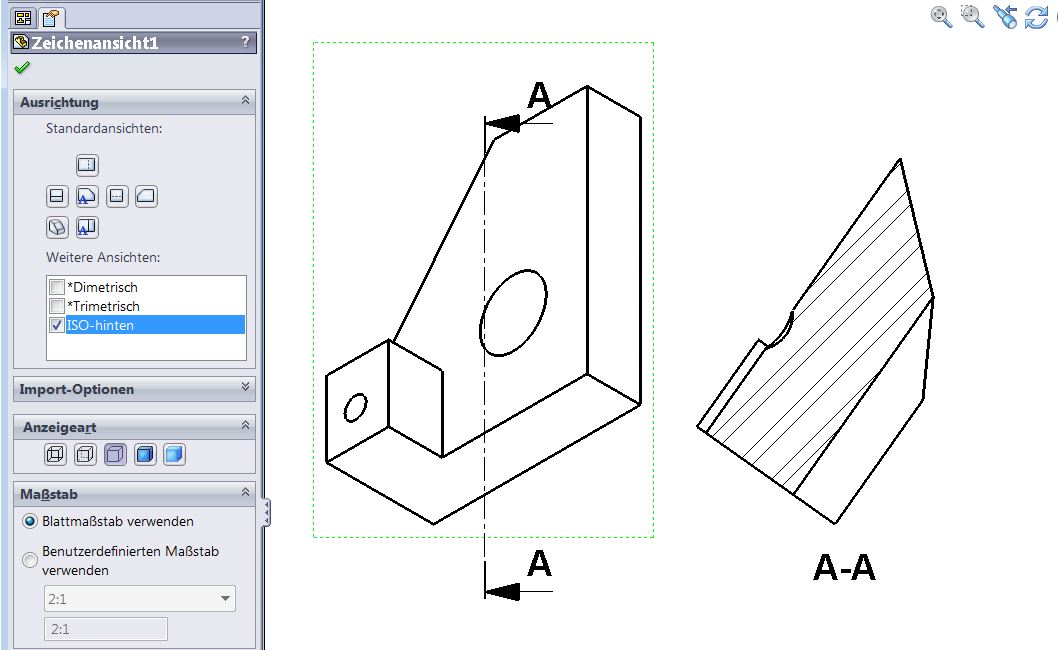

Hallo Anke, leider weiß ich nicht, was du mit Umstellen auf isometrische Schnittansicht meinst... Ich habe einfach mal einen Schnitt in der ISO gemacht. Diese Ansicht kann ich dann einfach auf z.B. ISO-hinten umstellen, eine Ansicht, die ich im Modell definiert habe. ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 01. Mrz. 2010 11:51 <-- editieren / zitieren --> Unities abgeben:
|
GrünesTelefon Mitglied Konstrukteur
Beiträge: 156 Registriert: 14.06.2005 SW2016 SP5.0 auf W7 64bit
|
erstellt am: 01. Mrz. 2010 12:11 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Anke! Allem Anschein nach schwenkt SW die Ansicht bei der isometrischen Schnittansicht immer genau gleich in Bezug zum gemachten Schnitt. Da kannst du höchstens mal ne Runde experimentieren, z.B. Ursprungsansicht anders wählen (Blick von vorne oder hinten) oder Schnitt andersherum bzw. vertikal oder senkrecht hineinlegen. ------------------ MfG -GrünesTelefon- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 01. Mrz. 2010 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Anke,
Zitat:
ich hab mal eine Beispielzeichnung angehängt. Vielleicht macht das klar was ich brauche.
jau, klar ist es mir jetzt. Und wieder was gelernt Aber leider kann ich dir nicht helfen, da auch bei SWX 2009 nix zum Einstellen der ISO-Ansicht dabei ist. Schade... ------------------ ========== Gruß Andreas ========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
harlekin167 Mitglied Konstrukteur
Beiträge: 15 Registriert: 24.02.2010 SolidWorks 2008 SP4.0
|
erstellt am: 02. Mrz. 2010 15:13 <-- editieren / zitieren --> Unities abgeben:
Juhu, ich habs . ist zwar auch nicht optimal aber das Ergebnis stimmt. Ich lege meinen Schnitt nicht in die Anischt von links, sondern in die von rechts. Dann Schnittansicht erzeugen, auf Isometrische Schnittansicht umstellen und die Ansicht um -135° drehen. Und siehe da - so solls aussehen. Dankeschön jedenfalls für Eure Denkanstöße. Fürs nächste mal weiß ich dann dass ich sofort eine Skizze mit einstelle. Grüße Anke
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HartmutT Mitglied Dipl.-Ing (TU) MB
Beiträge: 790 Registriert: 16.06.2006 SWX 2019 SP5.0 MaxxDB 2021.SP0.02 Linked Jan 18 2021 (64bit)
|
erstellt am: 03. Mrz. 2010 07:30 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hi harlekin167! Wir nutzen auch SWX2008 (SP5.0) und meine Ansicht sieht so aus (->Bildchen). Wie bekommst Du die Schraffur und diese leichte Graufärbung hin? Grüßle H. ------------------ Hartmut Tylla http://www.schiwa.de/ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 03. Mrz. 2010 07:55 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
|
HartmutT Mitglied Dipl.-Ing (TU) MB
Beiträge: 790 Registriert: 16.06.2006 SWX 2019 SP5.0 MaxxDB 2021.SP0.02 Linked Jan 18 2021 (64bit)
|
erstellt am: 03. Mrz. 2010 09:15 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Stefan, Hallo Gemeinde! Stehe immer noch aufn Schlauch... Mit Deinem Tipp, Stefan siehts bei mir immer noch nicht so schraffiert gräulich aus??? Brauch ich n Lehrgang? Help me. H. ------------------ Hartmut Tylla http://www.schiwa.de/ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man Mitglied freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1366 Registriert: 20.12.2003
|
erstellt am: 03. Mrz. 2010 09:30 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
|
StefanBerlitz Guter-Geist-Moderator IT Admin (CAx)
Beiträge: 8756 Registriert: 02.03.2000 SunZu sagt: Analysiere die Vorteile, die du aus meinem Ratschlag ziehst. Dann gliedere deine Kräfte entsprechend und mache dir außergewöhnliche Taktiken zunutze.
|
erstellt am: 03. Mrz. 2010 10:22 <-- editieren / zitieren --> Unities abgeben: Nur für harlekin167
Hallo Hartmut, Anke hat keine Isometrische Ansicht gemacht, sondern eine isometrische Schnittansicht, deswegen klappen ja praktisch alle Vorschläge mit der Ausrichterei im Modell nicht. Um eine isometrische Schnittansicht zu bekommen machst du erst deine "normale" Schnittansicht (2D), klickst die mit der rechten Maustaste an und wählst "isometrische Schnittansicht" (siehe Bild) Ciao, Stefan ------------------ Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de Stefans SolidWorks Blog Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
