Hallo Kollegen,

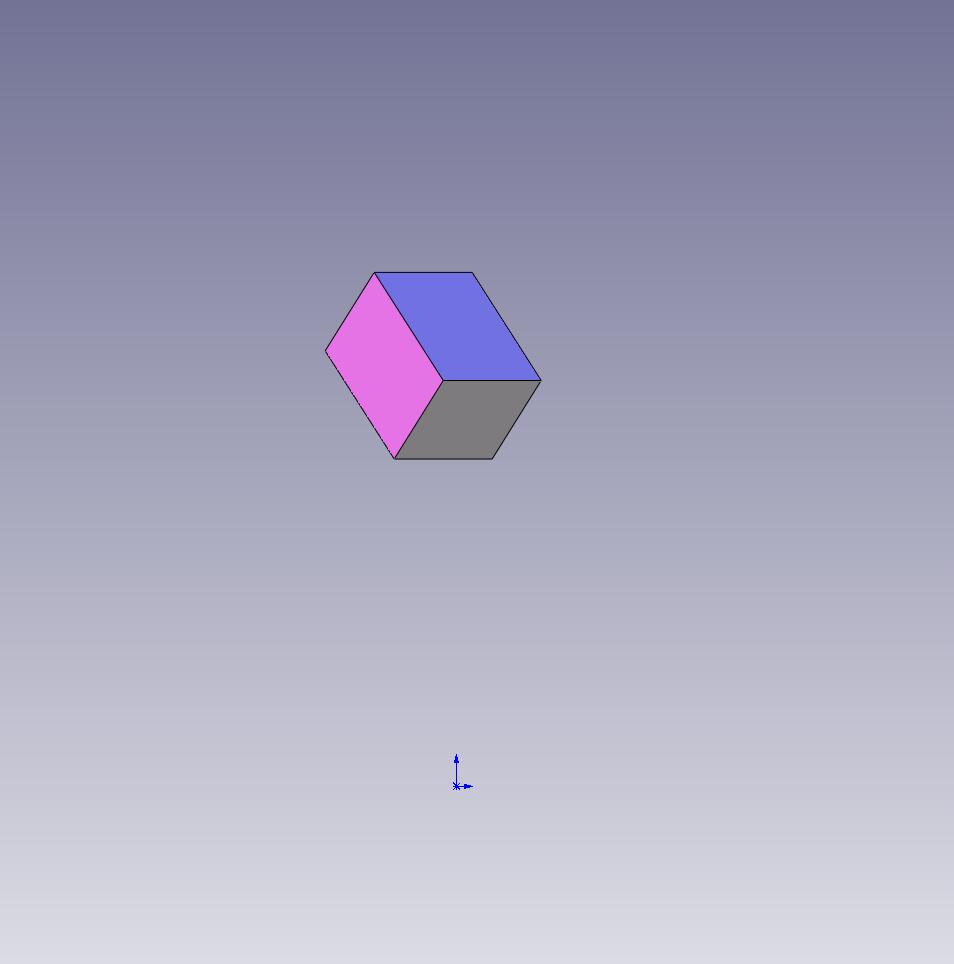

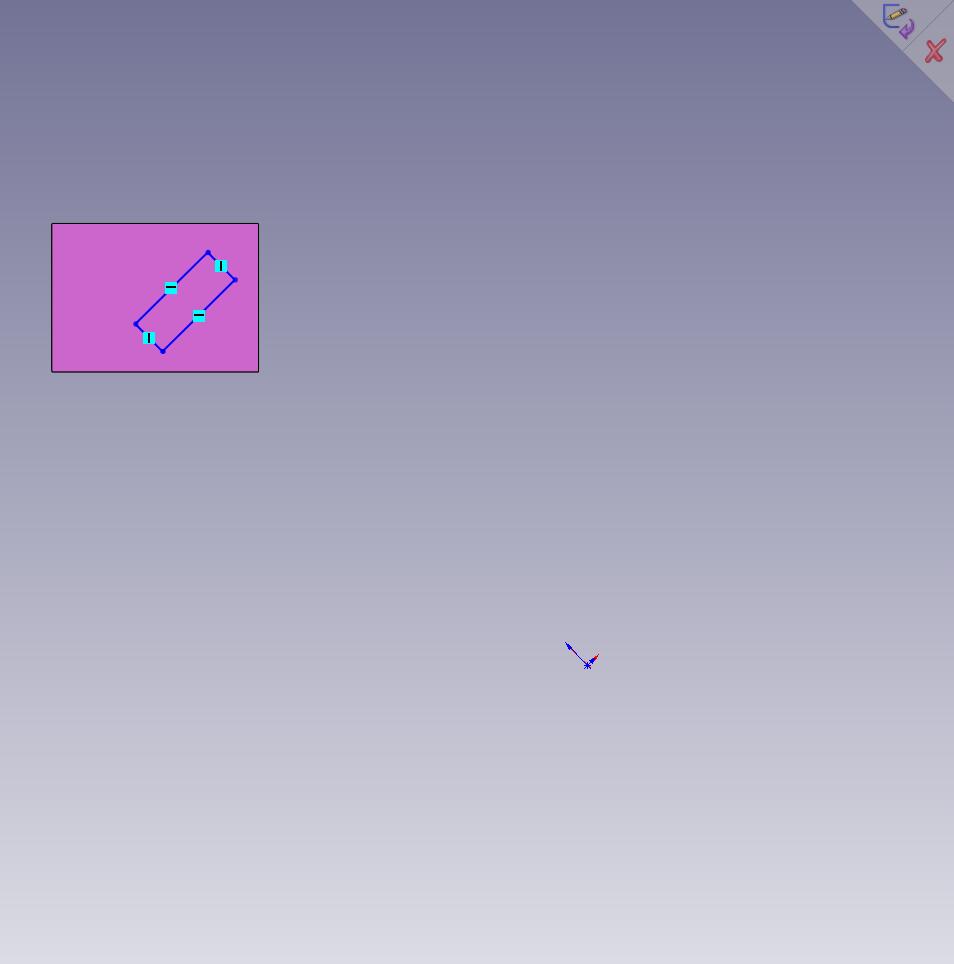

ich möchte auf einem "windschräg" im Raum liegenden Teil (siehe Bild) auf der roten Fläche eine Skizze erstellen. Dazu möchte ich den Quader so ausrichten, dass die blaue Fläche zum oberen Bildschirmrand zeigt. Soweit so gut... Wenn ich nun auf der roten Fläche ein Rechteck skizziere, dann ist horizontal und vertikal immer auf den Ursprung bezogen, sodass die Skizzenbedingungen nicht mehr funktionieren.(Bild 2)
Wie mache ich SW klar, dass ich für diese eine Skizze h/v entlang der Körperkanten haben will?
Ist bestimmt ganz einfach, ich komm halt ohne eure Hilfe nicht so schnell drauf.
Danke für eure Unterstützung

------------------
Hausverstand heißt, die Dinge zu sehen wie sie sind und Dinge zu tun wie sie getan gehören.
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

schraeg.jpg schraeg.STEP.txt

Sorry Leute,
habe noch die beiden Anhänge vergessen...

------------------
Hausverstand heißt, die Dinge zu sehen wie sie sind und Dinge zu tun wie sie getan gehören.
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

entweder zeichnest Du einzelne Linie und denn gibst Du nur die Beziehung "Parallel" zu den Körperkanten mit oder Du nimmst beim Viereck die Bezeihung "horizontal/vertikal" wieder raus und machst die Beziehung (s. oben) rein.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,
die von dir angeführte Vorgehensweise wird zwar funktionieren, das ist aber trotzdem nicht das was sinnvoll ist. Ich kann die ganzen Skizzenbefehle, die einem das Leben erleichtern sollen, wie "Rechteck", "horizontale Linie", usw. dann ja nicht nutzen. Auch das Skizziergitter liegt windschief.
Mir ist klar, dass SW ein einfaches und billiges CAD-System ist und man deshalb mit einigen Einschränkungen Leben muss. Ich denke da nur an das Verrunden. Kommt mir manchmal vor wie in den frühen 90er Jahren. Aber so was Einfaches muss es einfach können. Ich glaube ich finde nur den Befehl nicht. Also, nochmals die Bitte an euch Profis, wie macht man das?

------------------
Hausverstand heißt, die Dinge zu sehen wie sie sind und Dinge zu tun wie sie getan gehören.
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skizze_ausrichten_01.jpg Skizze_ausrichten_02.jpg Skizze_ausrichten_03.jpg

Moin,

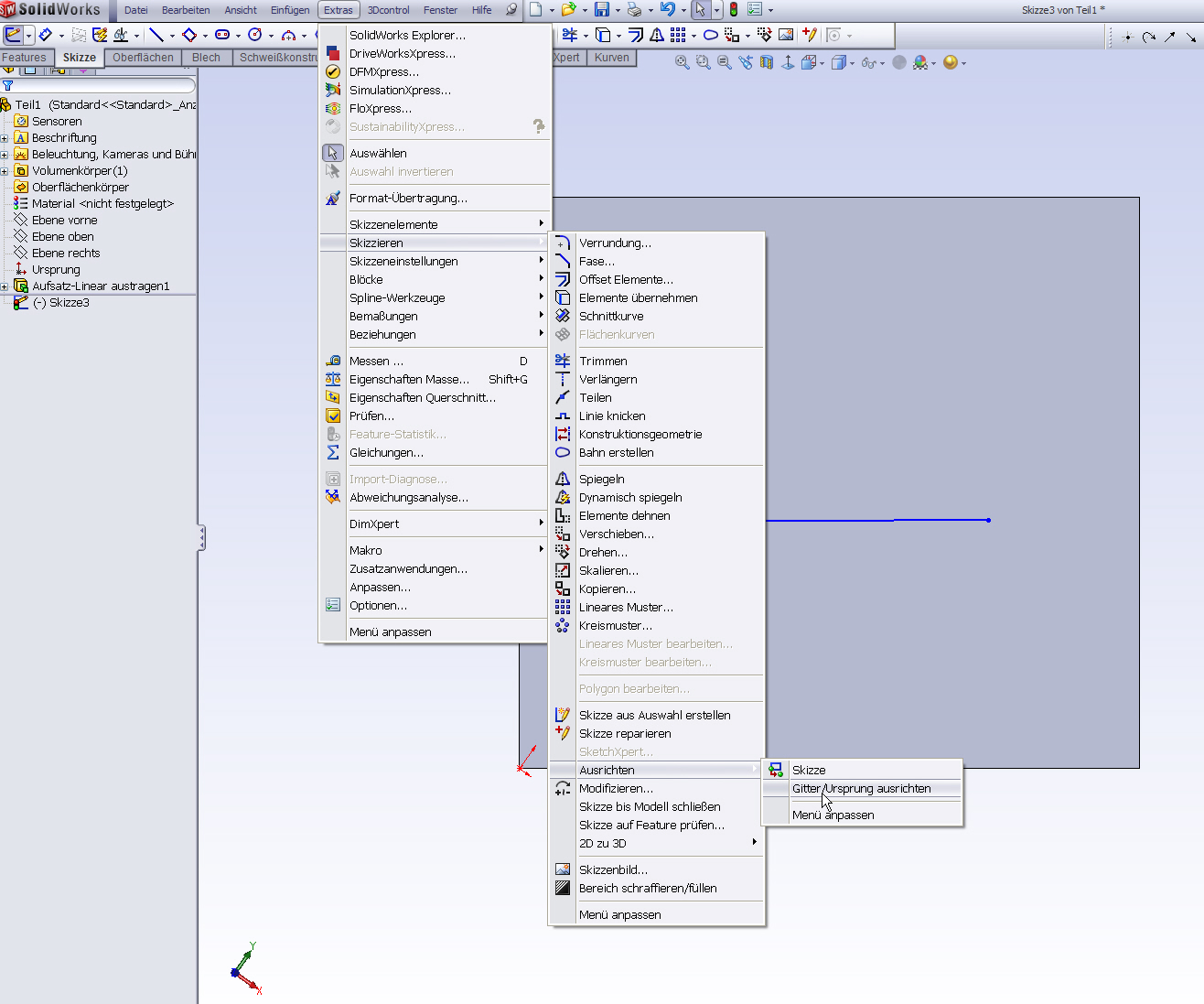

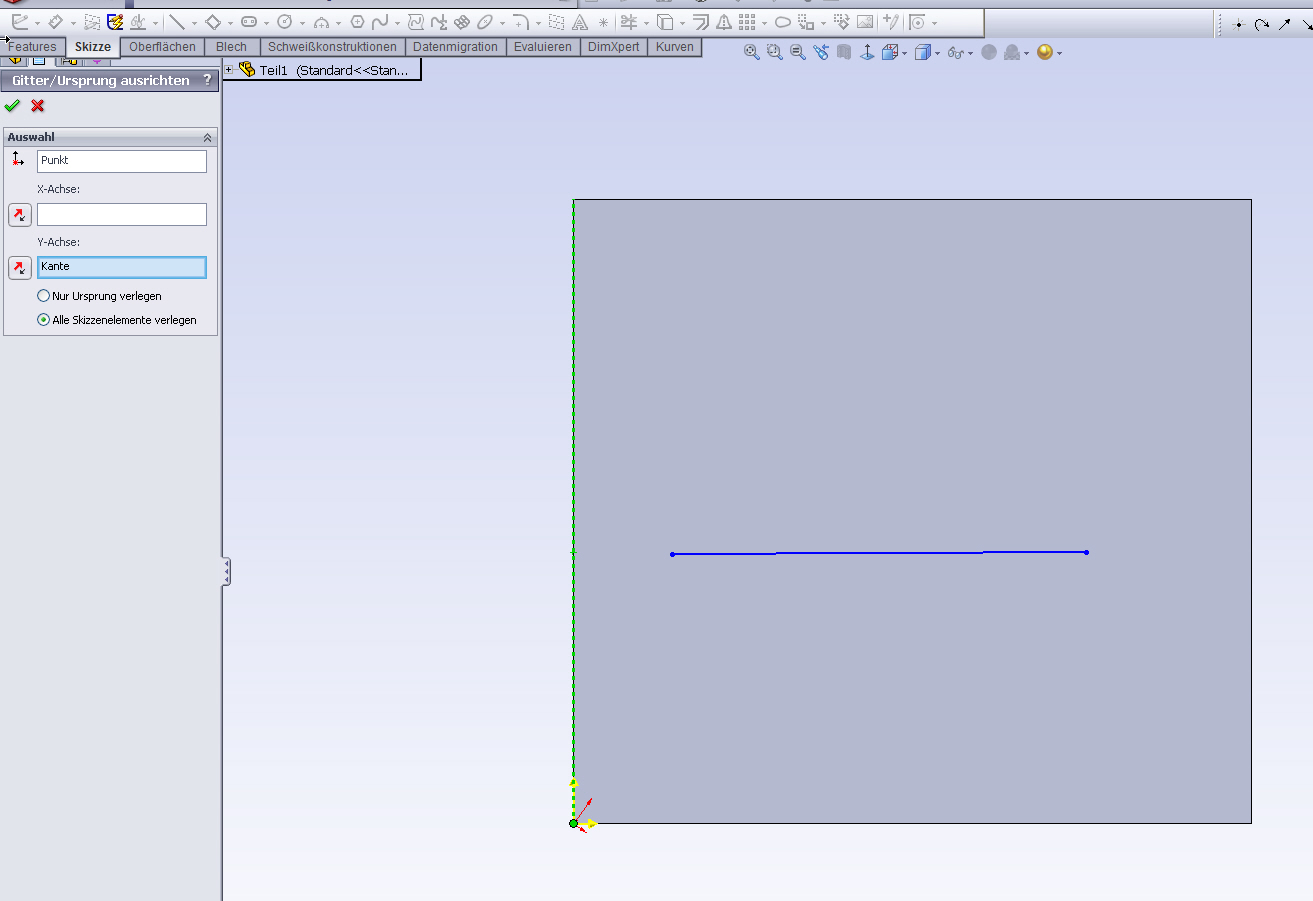

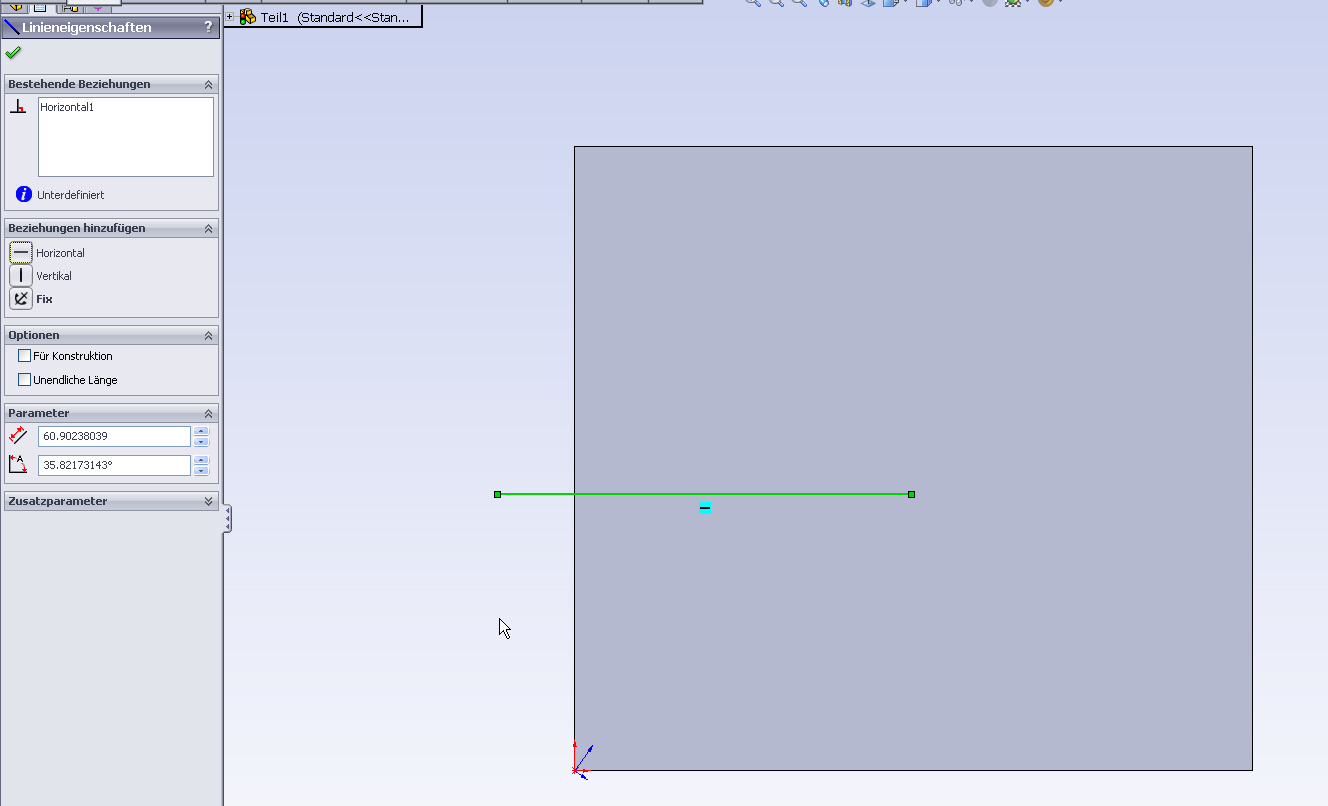

schau dir mal die "billigen" Bilder an,
vielleicht wird es dann ja teurer

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Schurke,

ne nettere Antwort hätte ich jetzt erwartet. Aber es ist nicht immer entscheident wie "billig" oder "teuer" das CAD-System.
Da gibt es größere Einflußfaktoren.

Es gibt auch andere Möglichkeiten dies zu umgehen, wenn Du Dein kompliziertes Bauteil einfach vernünftig (mittig auf die Hauptebenen setzt) erstellst kannst du Dir den Rest komplett ersparen. Aber dafür braucht man wohl zu viel Phantasie.

Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von schurke1:Mir ist klar, dass SW ein einfaches und billiges CAD-System ist und man deshalb mit einigen Einschränkungen Leben muss.

---

Auch zu einem ach so billigen System gehört ne sinnvolle Schulung, aber die war dann wohl wieder zu teuer....

Die Nase so hoch zu tragen, führt ab und zu zu Sauerstoffmangel.

Grüße Günter

[Edit: nur ein verlaufenes Satzzeichen wieder eingefangen...]

[Diese Nachricht wurde von GWS am 17. Feb. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kollegen,
erst einmal ein Dankeschön an euch, dass ich Unterstützung bekomme.
Speziell Jan hat meine Frage gut beantwortet, auch wenn ich diesen Befehl in SW2007 nicht finde. Ich suche aber geduldig weiter...
Robert:
Natürlich würde ich ein Bauteil immer so platzieren, dass es ausgerichtet liegt, soviel Phantasie haben sogar wir Österreicher. Nur leider erhalte ich eben auch step-files und die sind dann halt manchmal so.

Wenn meine Antwort nicht nett war, dann tut mir das leid und ich entschuldige mich.
Wieso ihr es als nicht nett und überheblich empfindet, wenn SW als billg bezeichnet wird verstehe ich nicht. Es ist doch viel günstiger als z.B. CATIA od. Pro/E. Es "kann" auch weniger. Das ist eine Tatsache und eher positiv zu verstehen.

Schöne Grüße an alle Mitleser.



------------------
Hausverstand heißt, die Dinge zu sehen wie sie sind und Dinge zu tun wie sie getan gehören.
;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tach zusaammen,
hm, ich kann mich da nur Robert und GWS anschliessen.
@Schurke: Ein Blick auf Dein Profil zeigt mir jedenfalls,
dass Du lediglich Antworten auf Deine eigenen erstellten
Antworten geschrieben hast.
Vielleicht solltest Du da dran mal was ändern!!!!
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Schurke

liegt vielleicht zum einen an dem kleinen aber feinen Unterschied zwischen "billig" und "preiswert" - zum anderen werden Catia, Pro/E und dem Rest garantiert Funktionen fehlen, die Du in SWX findest (nachdem Du das Update auf die aktuelle Version aufgespielt hast  ) - wie auch immer...

Es gibt noch eine andere Möglichkeit, das Step-Teil auszurichten:
Neues Teil erstellen -> Einfügen -> Teil...
Step-Teil (oder SWX-Teil) auswählen und frei im Raum liegend hinzufügen - NICHT auf den Ursprung legen!
-> Einfügen -> Oberfläche -> Verschieben/Kopieren
Im Menü kannst Du dann die Flächen / Achsen entsprechend mit denen Deines Systems in Beziehung setzen

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Schurke,
deine weiteren Beiträge machen die Situation nicht besser.
Unwissenheit kann mit einer fundierten Schulung aufgefangen werden!

Schau mal hier, diese Vorgehensweise kann dir bei Importdaten und einer brauchbaren Ausrichtung weiterhelfen.
http://ww3.cad.de/foren/ubb/Forum2/HTML/019542.shtml

Gruss
Nihil

------------------
Bei mir herrscht Ordnung, ein Griff und die Sucherei geht los.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Vielleicht hättest Du lieber preiswert schreiben sollen, dass klingt nicht so billig

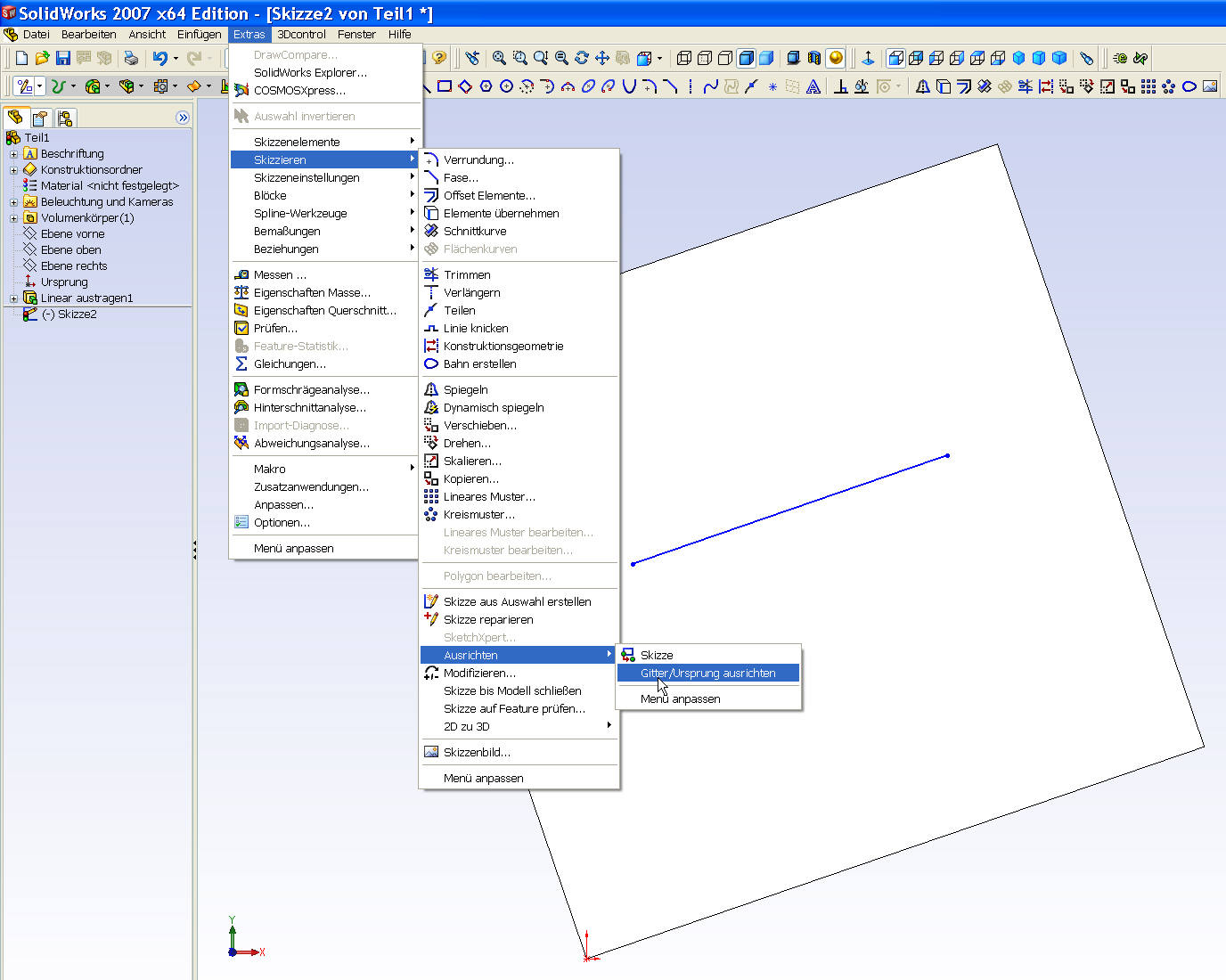

Der Befehl liegt in SW2007 im gleichen Pulldown, siehe Bild.

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Auch in "günstigeren" CAD's sollte man den vorgeschlagenen nachvollziehen können. Diese Funktion war au^ch schon in SWX 06 vorhanden

Sonti

PS. motzen ist scheinbar einfacher

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Schurke,

ist mir da was entgangen? Zu Deiner Nationalität hat wohl keiner ein Wort verloren. Darum verstehe ich Deine Antwort nicht ganz.
Das Problem ist nur Deine Wortwahl beispielsweise die arogante Art wie Du als Anfänger behaupten kannst, daß die Möglichkeit nicht sinnvoll ist ohne erstmal seine eigene Vorgehensweise in Frage zu stellen. Mit dem billigen CAD-System hat das weniger zu tun. Mit dem "billigen" System sollst Du ja wohl dann auch demnächst öfters arbeiten. Darum solltes Du einfach nur ein wenig Anstand und Freundlichkeit walten lassen, dann gibt es auch kein Problem mit den Antworten und vor allem dem Helfen.
Ich glaube darum ging es am meisten.

MFG Robert Hess.

------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo.

Ausserdem ist dein STEP-File nur ein stinknormaler Block. Wenn du schon nicht so "umständlich" zum Ziel gelangen willst, dann nimm die Maße von der STEP Datei und zeichne sie Neu. Dann kannst du alles da hinlegen wo du willst.

Wenn dir sowieso klar ist das SWX so ein billiges CAD-Programm ist, warum mekerst du dann rum?

------------------
Wer glaubt etwas zu sein hat aufgehört etwas zu werden
(Sokrates)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
