Hallo Allerseits,
ich habe hier einen speziellen Fall, wo es einer Hilfestellung bedarf:

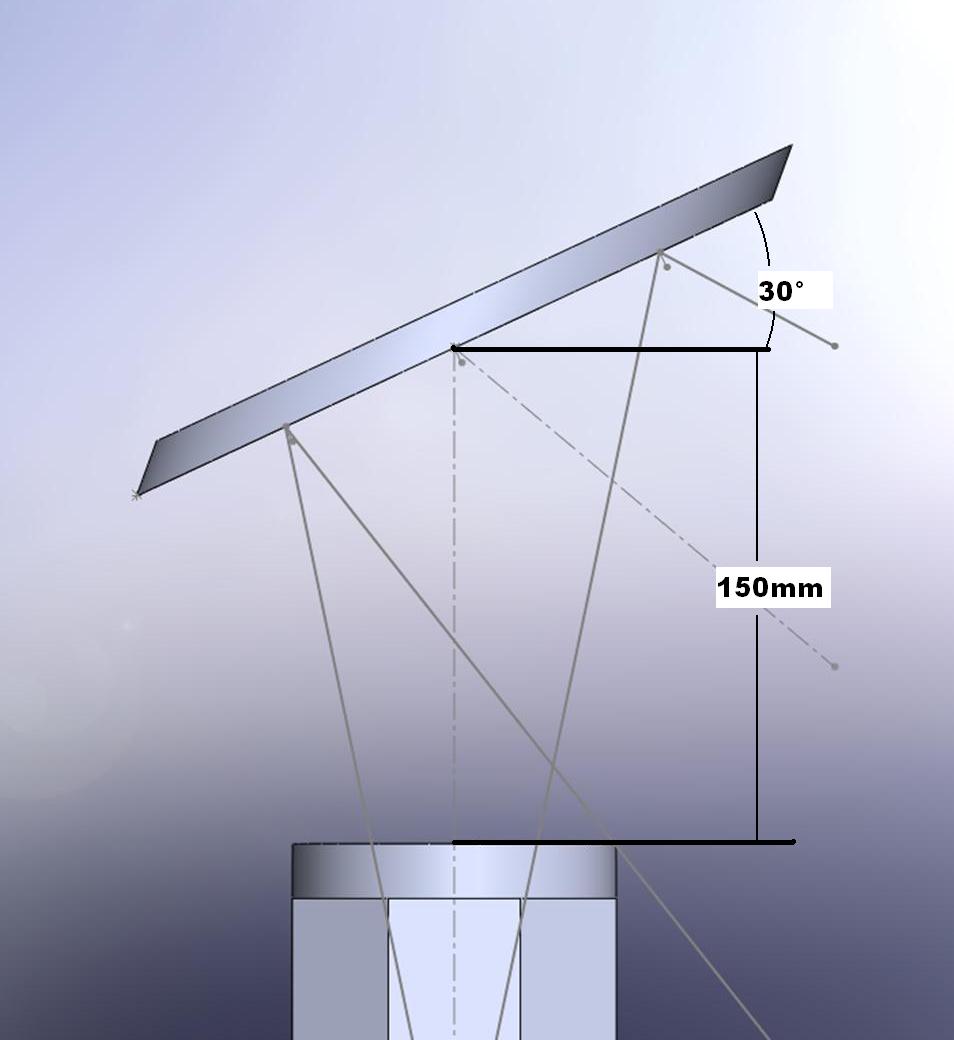

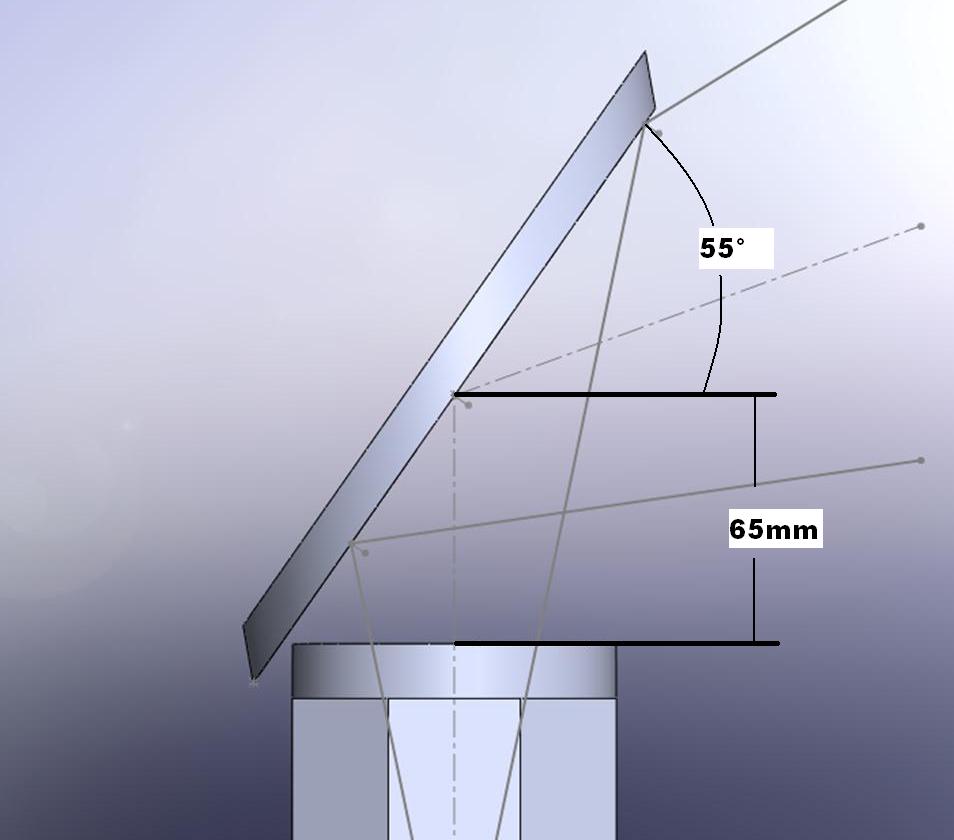

Ich möchte den Winkel eines Teiles zu einer Oberfläche ändern, wobei sich in direkter Abhängigkeit ein Abstand ändern soll. Zum besseren Verständnis die Bilder ->

Ich habe es mit LimitWinkel und LimitAbstand versucht, kann dort aber keine Abhängigkeiten für beide Verknüpfungen erstellen. Kennt jemand von euch einen Weg, wie ich das kurzfristig simulieren kann?

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast Du mal eine Gleichung versucht?

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Lutz Federbusch:
Hast Du mal eine Gleichung versucht?

---

Damit habe ich bisher selten gearbeitet.

Wobei ich aber schon mit dem Gedanken gespielt habe. Nur müsste ich dazu meine Konstruktion umbauen.
Ich versuche gerade, über eine Hilfsskizze mit Konfigurationen mein Ziel zu erreichen. Da habe ich dann zumindest einzelne Schritte...

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

an welchen punkten hängt der "Deckel" den fest und
worüber soll rotiert werden.
Warum solltest musst die die Konstruktion umbauen, wenn du mit
Gleichungen arbeitest, dies kannst du ja auch in der Baugruppe machen.
Winkel y = Höhe x
Ich glaub ich versteh den Zusammenhang der Baugruppe nicht ganz.

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,
ich glaube es dir, ich versteh sie ja selber kaum!

Eigentlich ist das ein Spiegel, welcher einen Lichtstrahl mit einem gewissen Öffnungswinkel umlenken soll. Der Spiegel wird dabei horizontal geschwenkt. Das ganze wird durch einige weitere (fast unmögliche!) Forderungen noch ein wenig verkompliziert.

Ich habe das Ganze jetzt soweit mit den Limit-Bedingungen gelöst. Dann kann ich zwar nur die beiden Endstände exakt darstellen, aber für den Moment soll es erst mal reichen.

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Drehspiegel.zip F2_019432_1.JPG VIDEODrehbar.zip

Hallo,

versuchs doch mal so!

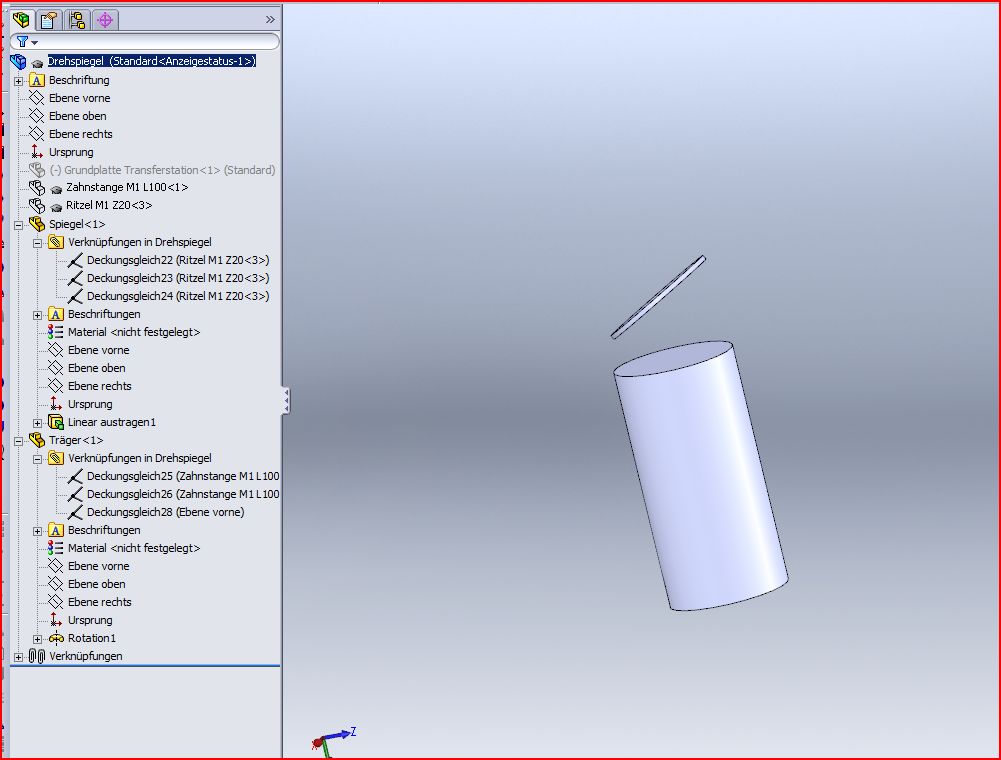

(Über Zahnstange Ritzel)

MfG
Andreas

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 03. Feb. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

setze in deiner Hilfsskizze doch eine Gleichung beim Abstandsmaß ein, in wieweit es voneinander abhängt weis ich nicht. Es könnte in der Art aussehen z.B. Abstand=Winkelx2hoch5 oder so. Gleichung geht natürlich nur wenn da ein rechnerischer zusammenhang besteht.
Ansonsten, als Notlösung, eine Konfigurationstabelle beide maße rein und alles was du willst mal anlegen werden ja hoffentlich nicht gerade tausende Möglichkeiten sein.

gruß Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also, nachdem ich heute nochmal ein wenig Zeit investiert habe kann ich folgendes sagen:

@Krümmel
Prinzipiell ist es die richtige Herangehensweise an das Problem - wenn da bei mir nicht folgende Bedingung wär: der Körper unten ist fest im Raum definiert! Nur der Spiegel selbst soll sich im Abstand zum Körper unten bewegen. Zusammen mit der Drehung ist das nicht mit der Verknüpfung "Zahnstange" machbar...

@Heiko
Habe auch versucht, eine Gleichung da einzusetzen. Da ich bisher aber eher wenig bis kaum was in der Richtung gemacht, kam ich daher schnell an meine Grenzen.

PS: Abhängigkeiten bestehen: So ist bei einem Grad Lageänderung des Spiegels ein Weg in der Höhe von 2,8333mm zurückzulegen. Nur bekomme ich das irgendwie nicht in die BG rein! Wenn da jemand einen Weg wüsste und in mir aufzeigen könnte...

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Winkelaenderung.SLDPRT.TXT

Hi THSEFA,

wenn ich es richtig verstanden habe, dann vielleicht so: (siehe Anhang)

Bei Änderung des Winkels ändert sich die Höhe um 2,8333mm pro Grad.
Einfach doppelklicken auf die Gradzahl, ändern und staunen.
Bei Doppelklick auf das Höhenmaß rechts auf den Pfeil klicken und unter "Gleichung bearbeiten" ist die Lösung.
Das Ganze kannst Du ja in der Baugruppe als Einbauhilfe verwenden.

Meintest Du sowas?

Grüße,
Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SPIEGELLAYOUTSKIZZE.zip

Hi THSEFA,

ist nicht viel, aber wenigstens ein Beispiel der Layoutskizze...

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da eine dynamisch Lösung nicht in Sicht ist, habe ich mir jetzt mit einer Konstruktionstabelle geholfen. Da kann ich wenigstens für jedes einzelne Grad den Lichtkegel simulieren...

Nochmals vielen Dank an alle fleißigen Helfer!

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Äh, was ist an meiner Löung nicht dynamisch?
Hast Du es mal ausprobiert?

Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bowman:
Äh, was ist an meiner Löung nicht dynamisch?
Hast Du es mal ausprobiert?

Thorsten

---

Mit dynamisch meine ich, dass ich meinen Spiegel irgendwo anfasse und ihn in die gewünschte Position ziehe. Wenn er sich dann noch so verhält, wie ich es mir wünsche, dann wäre mein Glück perfekt!

Das geht aber leider mit deiner Lösung sooo nicht, da muss ich zuerst in der Skizze die Gradzahl ändern, dann ändert sich auch die Höhe.

Wie gesagt, für das was ich mir vorgestellt habe, gibt es momentan keine Lösung. Daher bin ich den Weg über die Konstruktionstabelle gegangen. Da brauche ich nur das Teil anzuklicken und auf Eigenschaften zu gehen. Dann kann ich mir meine gewünschte Gradzahl auswählen.

Trotzdem nochmal Danke!

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach, so. Jetzt hab' ich es verstanden...

Grüße,
Thorsten

------------------
To love one's self is the beginning of a life-long romance. (Oscar Wilde)
Fabian Industrie-Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

LAYOUTSKIZZENBAUGRUPPE.zip

Hi,

jetzt kannst Du Dein Spiegel anfassen...

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von myca:
...jetzt kannst Du Dein Spiegel anfassen...

---

@myca
Wie immer sind die einfachsten Sachen die besten! Bin so damit beschäftigt gewesen, eine Lösung mit Verknüpfungen, Gleichungen u.ä. zu finden, dass ich die Sache mit der Skizze gar nicht erst verfolgt habe. Ich glaub, ich gönne mir heute noch die Zeit, deine Lösung bei mir anzuwenden.

Nochmals Dankeschön für deine Hilfe!

------------------
Viele Grüße, THSEFA

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

THSEFA,



G.   thomas

------------------
