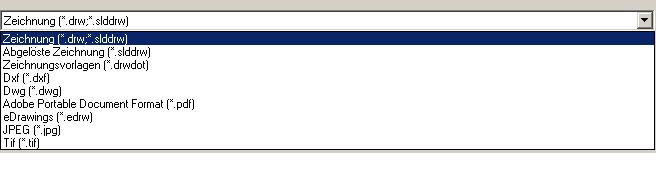

SpeichermöglichkeitausdemSolid.JPG SpeichernausderZeichnung.JPG

ich habe seit kurzem Kunden die verlangen immer DWG's und diese Dateien sollen 3 D Dateien sein.
Für mich hieß es immer DWB und DXF sind 2 D Dateien und wenn man mit AutoCad 3 D Dateien öffnen möchte nimmt man dafü .sat Dateien.
Oder sollte ich irgendwas nicht mit bekommen haben

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Maurus,

Dxf und Dwg enthalten tatsächlich alle 3 Dimensionen. Die z-Komponente ist halt bei den gängigen 2D-Zeichnungen 0 oder konstant oder manchmal auch mit einer Zusatzinformation belegt. Ich kann aber genauso 3D-Modelle ablegen. Das Modell ist aber kein Volumenmodell.
Was SolidWorks beim Speichern eines Parts als dxf tut, müsste man probieren.

Das *.sat Format, das ich kenne ist ein Speicherformat des ACIS-Kernels und damit ein Gegenstück zum Parasolid-Format (xt) von SW.

Gruß
Jan

------------------
Jan Böttcher
www.ib-boettcher.de

[Diese Nachricht wurde von Jan Boettcher am 28. Jan. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

aber aus dem Solid kannst Du auch nicht ein Format erzeugen das man DWG nennt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

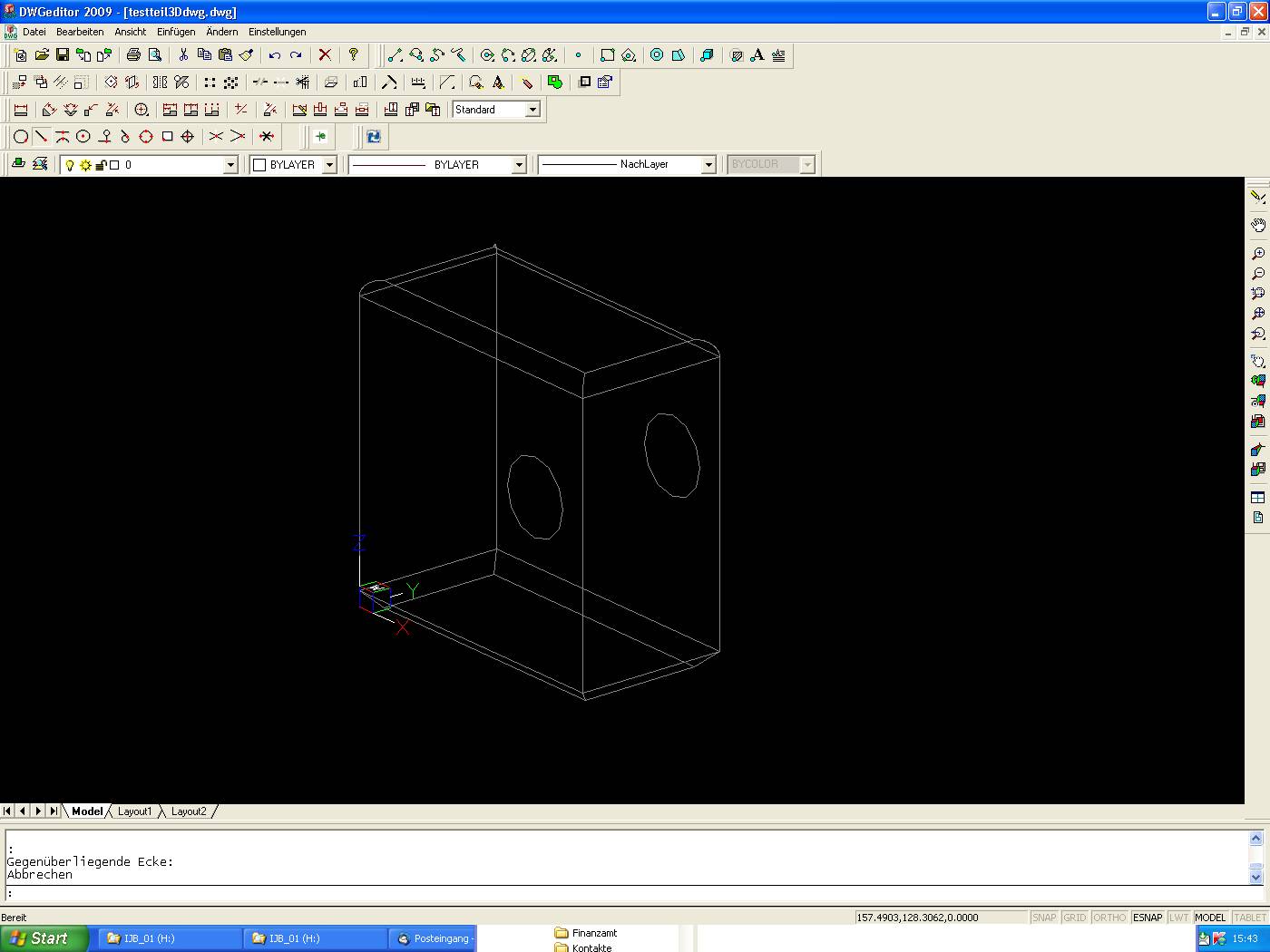

testteil3Ddwg.zip 3Ddwg.jpg

Zitat:

---

Original erstellt von maurus:
aber aus dem Solid kannst Du auch nicht ein Format erzeugen das man DWG nennt

---

Freilich kann man.
Nur SolidWorks kann das nicht auf direktem Weg.
Mein NX kann das (siehe Beispiel). Es ist also nicht so abwegig, dass Dein Kunde das verlangt.

Was klappen könnte: ACIS Export -> Import in DWGEditor -> Speichern als dwg

Gruß
Jan

------------------
Jan Böttcher
www.ib-boettcher.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

DWG kann problemlos ziemlich hochwertige 3D-Informationen enthalten, höherwertig als STEP214, z.B. sind Attribute, Farben, Baugruppenstrukturen, Externe Referenzen, Materialien, assoziative 2D-Zeichnungen usw. möglich.
Allerdings ist mir kein Weg bekannt, um ausserhalb von AutoCAD (samt div. Derivaten) so hochwertige 3D-DWG's zu erzeugen. Sämtliche fremde Anwendungen konzentrieren sich stets nur auf 2D-Geometrien, und kriegen das auch relativ gut hin.
Zum Exportieren von 3D-Daten in Richtung AutoCAD ist eigentlich STEP214 die beste Option, mit der kleinen, etwas boshaften Einschränkung dass verschiedene einfache AutoCAD-Lizenzen keinen STEP-Import beinhalten.
SAT kann jedes AutoCAD importieren, aber auch hier mit der Einschränkung auf bis zu ACIS-Version 7.

------------------
mfg - Leo
