Thema: Bild in Zeichnungsvorlage einfügen (15483 mal gelesen)
|
Ryan12
Mitglied
Maschinenbautechniker
   Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 27. Jan. 2010 09:37  <-- editieren / zitieren -->   Unities abgeben:

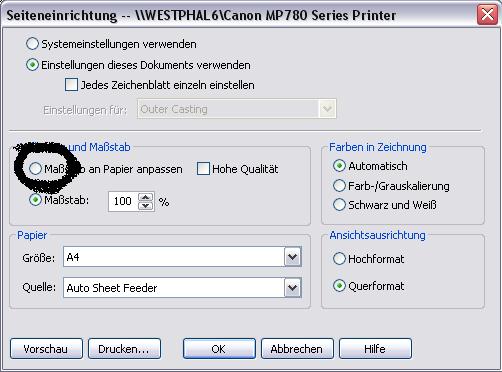

Hallo, ich will unser Firmenlogo in eine Zeichnungsvorlage einfügen, habs auch schon mit "Einfügen/Objekt..." und "Skizzenbild" einfügen versucht leider ohne Erfolg. Und wo ich noch ein Problem hab ist, die Maße des Blattformats. Beim Drucken verschiebt sich immer mein Rahmen und das Schriftfeld. Unter Eigenschaften stehen die Maße 279.40mm x 215.90mm, aber ein normales DIN A4 Blatt hat 297mm x 210mm. Hoffe ihr könnt mir helfen.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
pi-design
Mitglied
Design Engineer
Beiträge: 950
Registriert: 09.08.2002 WIN 10 / 64bit
SWX 2018 SP5 64 Bit
MS Office 2013
HP Z420
Intel Xeon E5-1620 3,66GHz
16 GB RAM
2x HP LA2405wg (24")
NVIDIA Quadro 2000
Space Explorer
|
erstellt am: 27. Jan. 2010 10:01 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
Zitat:
Original erstellt von Ryan12:
Hallo,ich will unser Firmenlogo in eine Zeichnungsvorlage einfügen, habs auch schon mit "Einfügen/Objekt..." und "Skizzenbild" einfügen versucht leider ohne Erfolg.
Versuche es einfach mal mit Strg+C und Strg+V
------------------
Gruß Pille Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 27. Jan. 2010 10:10 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 27. Jan. 2010 10:16 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
FBauer
Mitglied
Beiträge: 267
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
8GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
3D Connexion Space Pilot
DELL Precision 3340 i7-10700
16GB RAM
NVidia Quadro P620
WIN10 PRO 64bit
SWX2019 Standard SP2.0
3D Connexion Space Pilot
|
erstellt am: 27. Jan. 2010 10:20 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 27. Jan. 2010 10:25 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 27. Jan. 2010 11:40 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
|
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 27. Jan. 2010 15:22 <-- editieren / zitieren --> Unities abgeben:
Das funktioniert leider nicht. Und ich hab grad festgestellt das die Maße nur in meinen Vorlagen nicht stimmen, die Vorlagen von SWX  stimmen. Ich hab jetzt einfach mein Schriftfeld und meinen Rahmen in eine SWX Vorlage kopiert neu abgespeichert, gedruckt und es hat funktioniert. Bloss der Druckbereich stimmt nicht ganz es wird von der rechten Seite ca. 15mm abgeschnitten, aber das liegt möglicherweise am Drucker. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Snuggles75
Mitglied
RS
Beiträge: 14
Registriert: 24.07.2009 Das Leben ist zu kurz um es mit Freizeit zu verschwenden!
|
erstellt am: 27. Jan. 2010 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für Ryan12
Hi, also, skizzenbilder kann ich im 3D Modell einbringen und in der Zeichnung anzeigen lassen. Einfügen Bild kann ich im Zeichnungsbereich nutzen.
Nun ist die Frage was für ein Dokument du geöffnet hast. folgender Workflow:
Datei Öffnen
Dateityp = Templated => hast du dieses Bild immer in den Zeichnungen aber nicht im Schriftfeld und du hast immer die gleiche Blattgröße.
Also finger weg.
Templated öffnen wir nur um Einstellungen in der Systemoption zu ändern und wieder zu schließen. anderer Workflow:
neu Zeichnung = erster Schritt => Templated aussuchen
Blattformat auswählen = zweiter Schritt Blattformat
nun hast du eine Zeichnung auf, die eine Templated hat und ein Blattformat.
RMT auf dein Blatt => Blattformat bearbeiten => einfügen Bild => RMT aufs Blatt Blatt bearbeiten. So nun hast du dein Bild. jetzt heißt es speichern. aber was????
Wichtig, Datei => "BLATTFORMAT SPEICHERN"
Herzlichen Glühstrumpf, du hast es geschafft
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ryan12
Mitglied
Maschinenbautechniker
Beiträge: 302
Registriert: 13.09.2008 SolidWorks 2017 SP2.0 Proffesional
Windows 10
CPU: i7-6800K 3,4GHz
Ram: 32GB
Graka: nVidia Quadro M4000
Windows 10 64bit
|
erstellt am: 28. Jan. 2010 08:24 <-- editieren / zitieren --> Unities abgeben:
|
