Guten Morgen alle zusammen!

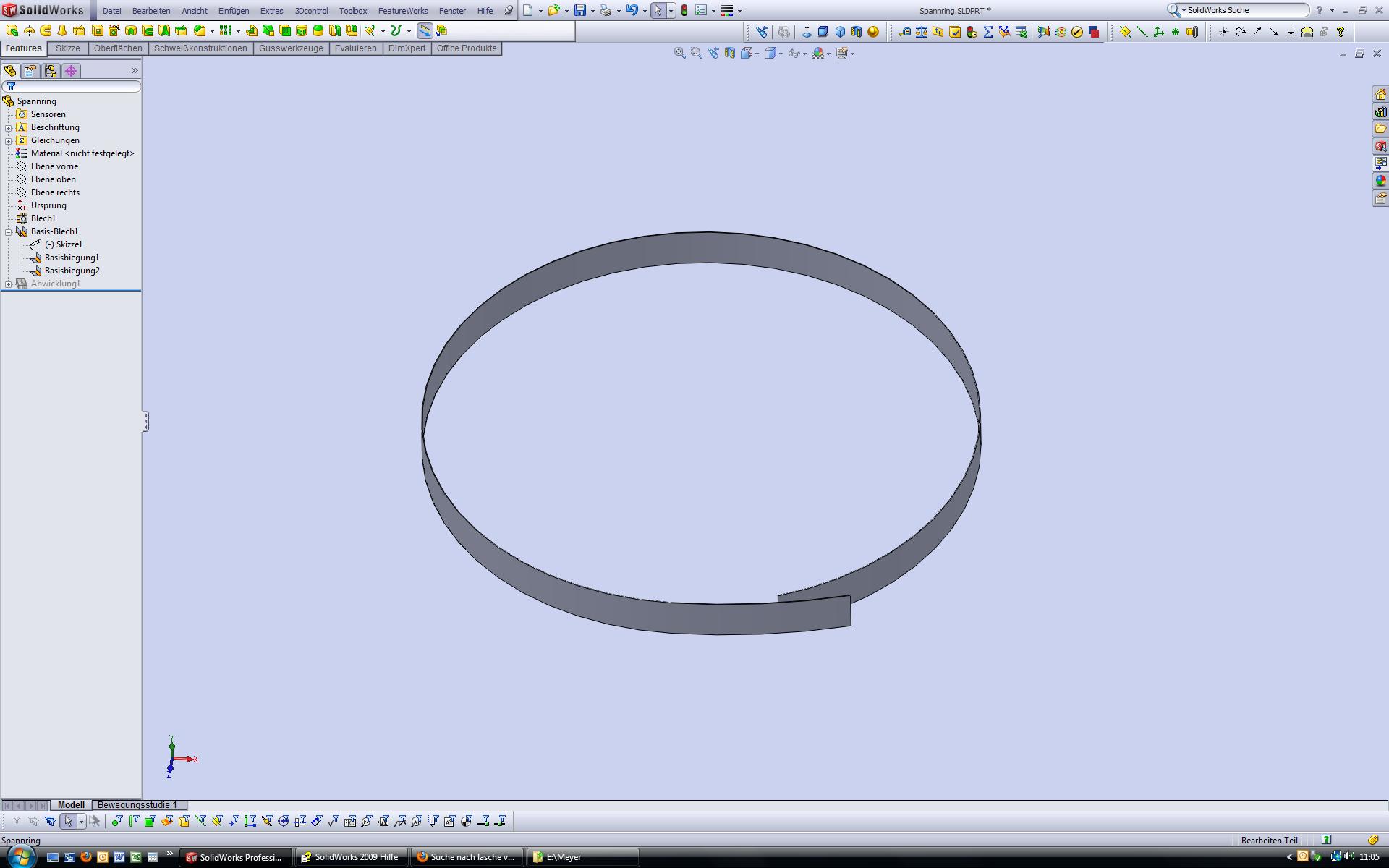

Habe folgendes Problem: Der Spannring auf dem Bild braucht noch einige nach innen gebogene Laschen. Der Spannring soll auf einem Trichter sitzen und die Laschen sollen verhindern, dass der Ring nach unten fällt...

Wie kriege ich solche Laschen hin? Mit dem Feature Kante-Lasche, oder ganz anders? Hab so ziemlich alles versucht, aber immer das Problem, dass der Ring halt keine geraden Kanten hat.
Oder kann ich das Teil abgewickelt erstellen und dann irgendwie in Form biegen?

Ich hasse Blechteile....
Aber schon mal herzlichen Dank für Eure Vorschläge!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rennwagenbauer
Mitglied
Ingenieur, Konstrukteur


Sehen Sie sich das Profil von Rennwagenbauer an!   Senden Sie eine Private Message an Rennwagenbauer  Schreiben Sie einen Gästebucheintrag für Rennwagenbauer

Beiträge: 68
Registriert: 30.09.2007

SW2019Sp5.0; Pro.File V8; CADENAS; Windows 10

erstellt am: 26. Jan. 2010 11:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
Moin, moin.
Wenn du eine gerade Kante brauchst, dann erstelle dir doch eine, indem du deinen Querschnitt (Kontur übernehmen) einfach 0,5mm linear austrägst. Dann kannst du da wieder das Laschenfeature benutzen.
Kannst aber auch an deine Ursprungsskizze einfach einen Stummel von Gerade ranzeichnen...

HTHHope this helps (Hoffe, es hilft weiter), Gruß Frank

------------------
I like SolidWorking!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 26. Jan. 2010 12:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Das ist ja genau das Problem. Auch wenn ich die Kontur austrage, bleibt die Krümmung der Kante und ich kann sie net anwählen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Brödlahans
Mitglied



Sehen Sie sich das Profil von Brödlahans an!   Senden Sie eine Private Message an Bršdlahans  Schreiben Sie einen Gästebucheintrag für Bršdlahans

Beiträge: 94
Registriert: 23.05.2008

 erstellt am: 26. Jan. 2010 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich

sovielleicht.zip

Servus,
meinst du vielleicht so?

------------------
In der Windows registry rumzuschreiben ist wie im Dunkeln im gut besuchten Schwimmbad auf Karpfen zu schießen - was du treffen willst trifft man nicht und die Chance was falsches zu treffen ist hoch.
- frei nach ibash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 26. Jan. 2010 12:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
nicht so ganz...

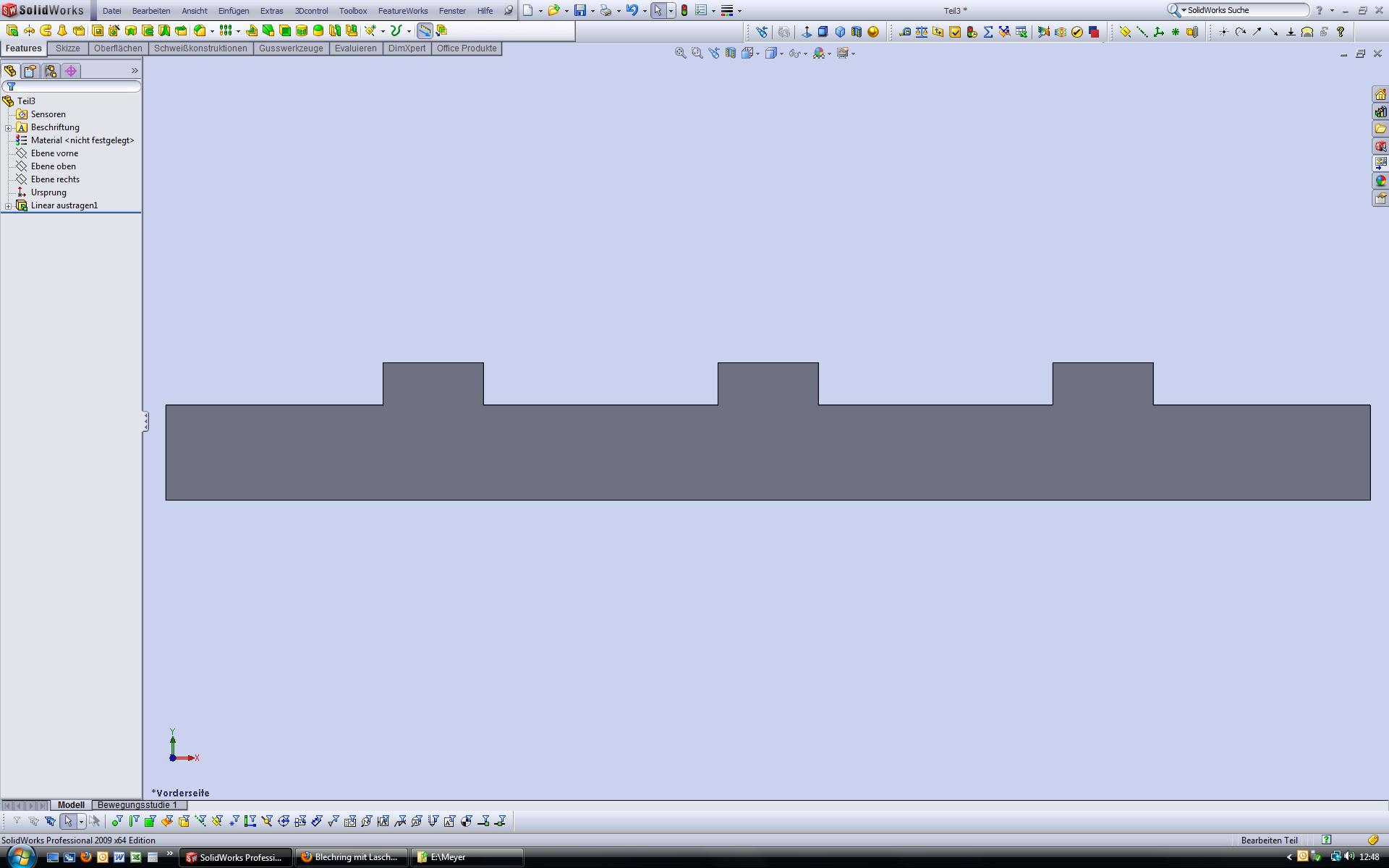

Die Abwicklung sollte wie auf dem Bild aussehen.
Und dieses Blech dann zum Kreis und die Laschen um 90° nach innen gebogen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 26. Jan. 2010 12:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Brödlahans
Mitglied



Sehen Sie sich das Profil von Brödlahans an!   Senden Sie eine Private Message an Bršdlahans  Schreiben Sie einen Gästebucheintrag für Bršdlahans

Beiträge: 94
Registriert: 23.05.2008

 erstellt am: 26. Jan. 2010 12:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich

achsomeinstdu.zip

Ja, jetzt ists klar.
Schau mal in den Anhang, das müßte deine Lösung sein...

MFg
Brödlahans

------------------
Ich habe 2 Goldfische, die heissen einer und zwei. Wenn einer stirbt, dann habe ich trotzdem noch zwei.
- frei nach ibash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 26. Jan. 2010 13:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
sauber...! genau so. danke schön!

kann ich die laschen denn jetzt 3d-technisch noch 90° nach innen biegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Brödlahans
Mitglied



Sehen Sie sich das Profil von Brödlahans an!   Senden Sie eine Private Message an Bršdlahans  Schreiben Sie einen Gästebucheintrag für Bršdlahans

Beiträge: 94
Registriert: 23.05.2008

 erstellt am: 26. Jan. 2010 13:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
Hi,
nein, das geht mE nicht so einfach. Wenn du Laschen nach innen haben möchtest, müßtest du hierzu das Material im Reallife ja stauchen. Da würde ich zu zwei Einzelteilen tendieren, die du hinterher verschweisst.

------------------
Ich habe 2 Goldfische, die heissen einer und zwei. Wenn einer stirbt, dann habe ich trotzdem noch zwei.
- frei nach ibash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hofe
Mitglied
Werkzeugmacher


Sehen Sie sich das Profil von Hofe an!   Senden Sie eine Private Message an Hofe  Schreiben Sie einen Gästebucheintrag für Hofe

Beiträge: 440
Registriert: 12.01.2008

Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken

erstellt am: 26. Jan. 2010 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich


Guckst Du.

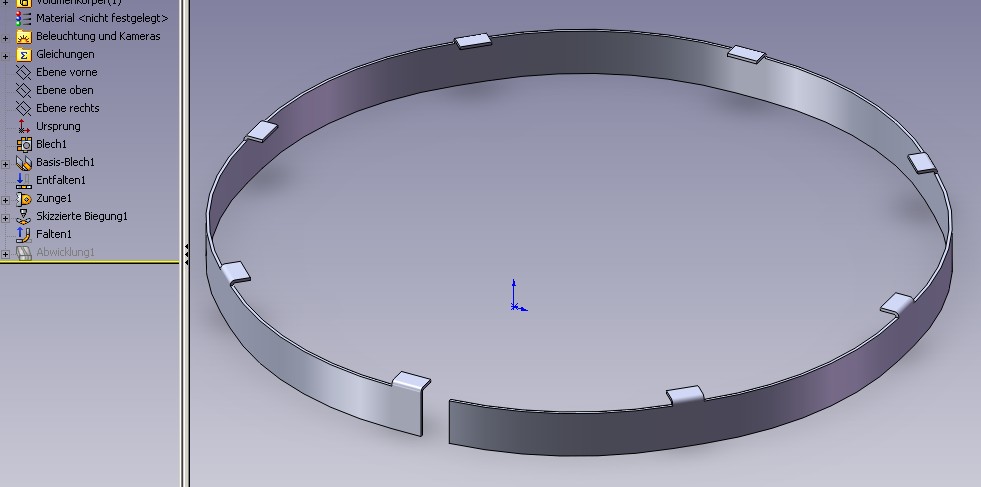

Querschnitt mit kurzen Geraden skizzieren, als Blech austragen, entfalten, Zungen an den Geraden ansetzen, skizzierte Biegung auf den Zungen, falten.

------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Brödlahans
Mitglied



Sehen Sie sich das Profil von Brödlahans an!   Senden Sie eine Private Message an Bršdlahans  Schreiben Sie einen Gästebucheintrag für Bršdlahans

Beiträge: 94
Registriert: 23.05.2008

 erstellt am: 26. Jan. 2010 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
@Hofe: Astrein- wieder was gelernt...

------------------
Ich habe 2 Goldfische, die heissen einer und zwei. Wenn einer stirbt, dann habe ich trotzdem noch zwei.
- frei nach ibash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hofe
Mitglied
Werkzeugmacher


Sehen Sie sich das Profil von Hofe an!   Senden Sie eine Private Message an Hofe  Schreiben Sie einen Gästebucheintrag für Hofe

Beiträge: 440
Registriert: 12.01.2008

Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken

erstellt am: 26. Jan. 2010 15:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Brödlahans:
@Hofe: Astrein- wieder was gelernt...

Keine Ursache - meistens ist es andersrum

------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 26. Jan. 2010 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
@Hofe: Super Sache! Danke schön!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI



Sehen Sie sich das Profil von Olaf Wolfram an!   Senden Sie eine Private Message an Olaf Wolfram  Schreiben Sie einen Gästebucheintrag für Olaf Wolfram

Beiträge: 2431
Registriert: 30.06.2008

I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation

erstellt am: 26. Jan. 2010 15:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
sehr fein!

------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen.....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 27. Jan. 2010 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Spannring.rar

Was gestern noch so schön gefunzt hat, treibt mich gleich in den Wahnsinn... Blech ist einfach net meine Stärke.

Könnte sich evtl. mal jemand angucken, warum ich weder ne skizzierte Biegung noch Falten hinkriege?
So langsam gehen mir die SW-Meldungen auf den Zeiger und vor allem versteh ich die net...

------------------
Einem Eisberg, der nur die Spitze zeigt, fehlt Selbstvertrauen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hofe
Mitglied
Werkzeugmacher


Sehen Sie sich das Profil von Hofe an!   Senden Sie eine Private Message an Hofe  Schreiben Sie einen Gästebucheintrag für Hofe

Beiträge: 440
Registriert: 12.01.2008

Computer: Aldi
Schreibtisch: Ikea
Werkbank: Baumarkt
Software:
1967-2021, viele Updates und SP's, aber sicher nicht alle, deswegen immer wieder Sicherheitslücken

erstellt am: 27. Jan. 2010 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich
Ich würde, aber ich kann nur 2007 öffnen.

------------------
Ich möchte sterben wie mein Opa: Im Schlaf. Nicht schreiend wie sein Beifahrer.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Seminger
Mitglied
Dipl.-Ing. (FH) Maschinenbau


Sehen Sie sich das Profil von Seminger an!   Senden Sie eine Private Message an Seminger  Schreiben Sie einen Gästebucheintrag für Seminger

Beiträge: 290
Registriert: 30.10.2009

SolidWorks Professional 2016 x64
Cimatron 14.0
PTC Creo Elements
Simufact.forming
Magma 5.4
---------------------------------------
Dell Precision T5810
Intel Xeon (R) 3,70 GHz
16 GB Ram
NVidia Quadro M4000
Windows 7 Professional 64Bit

erstellt am: 27. Jan. 2010 15:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
@Hofe: Danke trotzdem!

Bleibt jetzt erst mal als abgewickeltes Teil. Wenn ma mehr Zeit ist, werd ich da noch ma von vorne anfangen...

------------------
Einem Eisberg, der nur die Spitze zeigt, fehlt Selbstvertrauen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1384
Registriert: 20.12.2003

SolidWorks 2023 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 27. Jan. 2010 18:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Seminger 10 Unities + Antwort hilfreich

Spannring.zip

Hallo Seminger,

klappt doch  Schönen Feierabend.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!
Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
