Thema: Abziehbild in Zeichnung sichtbar? (7026 mal gelesen)
|
swisszmt
Mitglied
Leiter Lehrwerkstatt
   Beiträge: 48
Registriert: 04.08.2009 SW 2012 SP 1.0
|
erstellt am: 13. Jan. 2010 10:25  <-- editieren / zitieren -->   Unities abgeben:

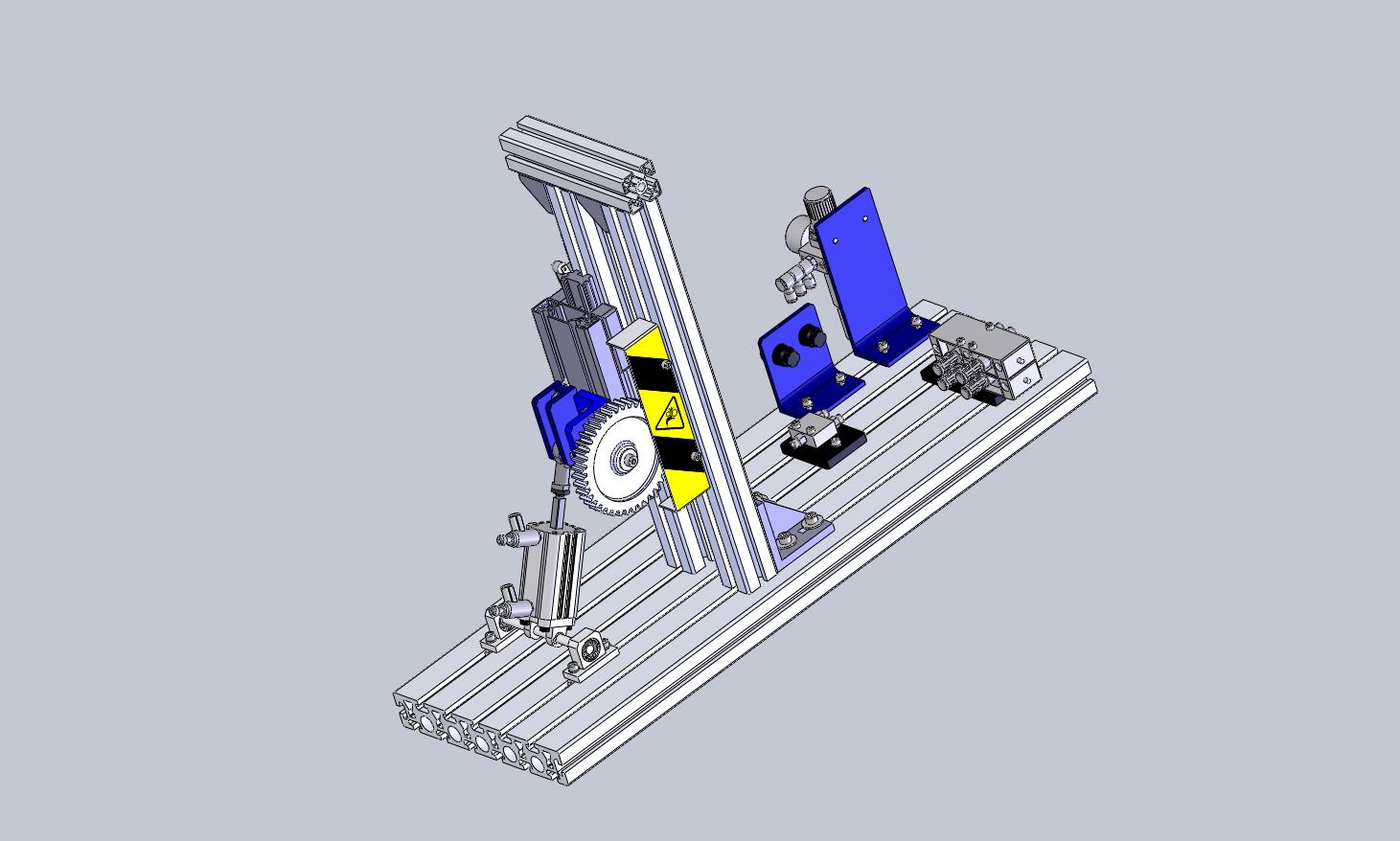

Hallo, Eine weitere Frage von meiner Seite. Ich habe in einem Part ein Abziehbild (.jpg) integriert und dachte eigentlich dass es in der Baugruppe dann auch sichtbar sein wird. Leider ist das nicht der Fall. Es handelt sich dabei um das schwarz/ gelbe Muster auf dem Abdeckblech (siehe Bild). Ist das nicht möglich, oder gibt es da wieder eine gut versteckte Option dafür? Besten Dank für eure Bemühungen Gruss swisszmt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
warum31
Mitglied
Konstruktion
Beiträge: 261
Registriert: 12.01.2002 SW`19 SP5.0;Solidworks PDM 2019
|
erstellt am: 13. Jan. 2010 11:42 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt
|
swisszmt
Mitglied
Leiter Lehrwerkstatt
Beiträge: 48
Registriert: 04.08.2009 SW 2012 SP 1.0
|
erstellt am: 13. Jan. 2010 12:38 <-- editieren / zitieren --> Unities abgeben:
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 13. Jan. 2010 12:46 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt
SWX  2009.... musste man da nicht noch bei den Zusatzanwendungen einen haken setzen..? das ist ja ne Neuerung in 2010, das die Abziehbilder auch ohne aktivierte Zusatzapplikationen(Photworks)zu sehen sind! ------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
swisszmt
Mitglied
Leiter Lehrwerkstatt
Beiträge: 48
Registriert: 04.08.2009 SW 2012 SP 1.0
|
erstellt am: 13. Jan. 2010 12:51 <-- editieren / zitieren --> Unities abgeben:
Ja das stimmt, der Haken ist auch gesetzt, ansonsten hätte ich das Abziehbild gar nicht auf das Teil gebracht. Leider sehe ich das Abziehbild in der Zeichnung nicht. Trotzdem danke für deine Antwort Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 13. Jan. 2010 13:09 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt

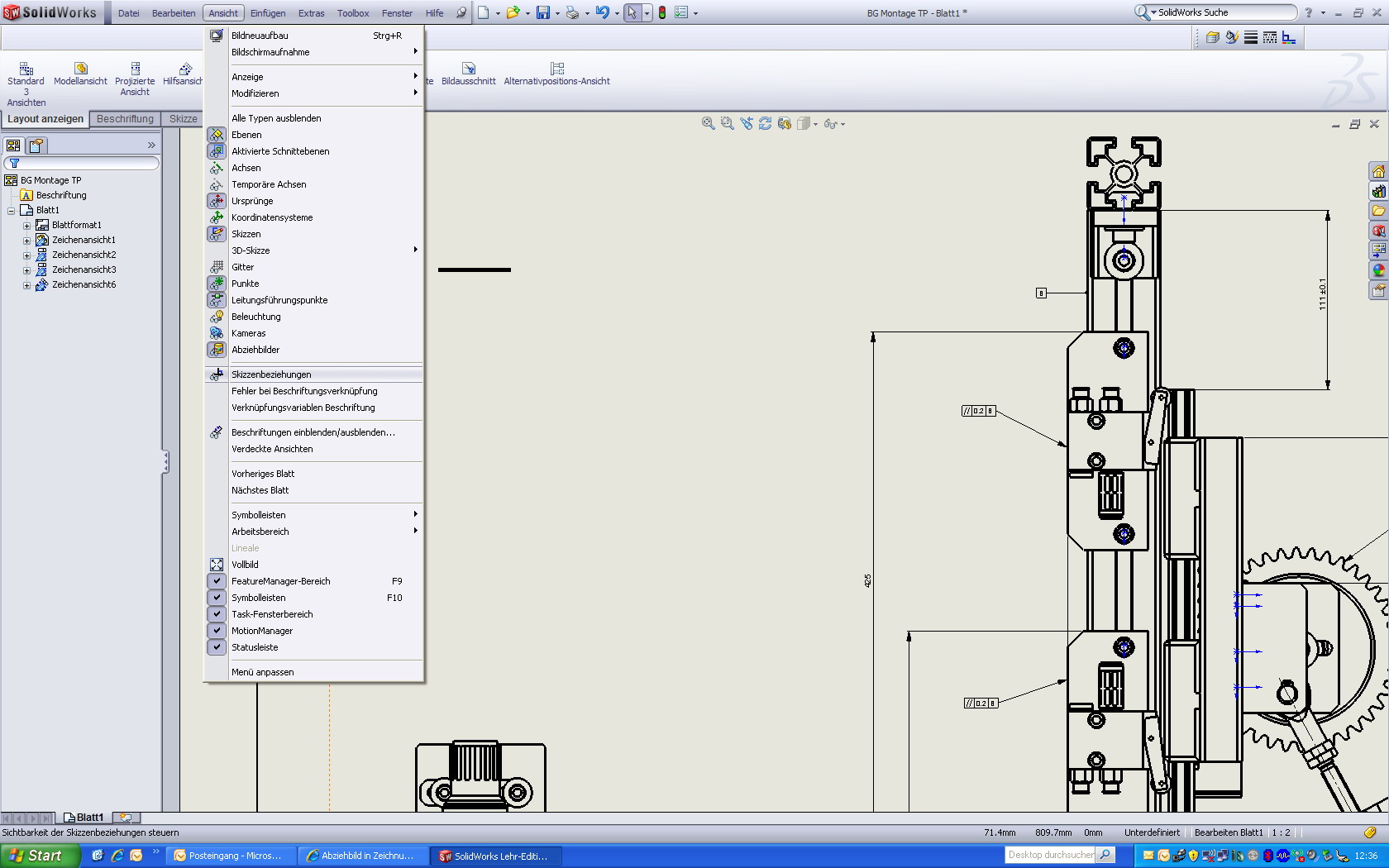

Auf der Zeichnung siehst du das Abziehbild nur, wenn du in der Ansicht die Darstellung auf schattiert stellst! ------------------
...strebe niemals nach den Dingen, die auch dümmeren gelingen..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 13. Jan. 2010 13:12 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt
Hi swisszmt SWX-Hilfe:
- Abziehbilder sind nur verfügbar, wenn PhotoWorks installiert ist.
- Abziehbilder können in den Anzeigemodi Verdeckte Kanten ausgeblendet, Verdeckte Kanten sichtbar oder Drahtdarstellung nicht hinzugefügt oder bearbeitet werden. Bedeutet für Deine Zeichnung, wenn Dein eingestelltes Bild wie die komplette Zeichnung aussieht, dass Du zumindest die Ansicht, in der das Abziehbild sichtbar ist, von der Drahtdarstellung auf schattiert umstellen musst! Viele Grüße - Axel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
swisszmt
Mitglied
Leiter Lehrwerkstatt
Beiträge: 48
Registriert: 04.08.2009 SW 2012 SP 1.0
|
erstellt am: 13. Jan. 2010 13:23 <-- editieren / zitieren --> Unities abgeben:
Wer lesen kann ist klar im Vorteil, ich habe den folgenden Satz "Abziehbilder können in den Anzeigemodi Verdeckte Kanten ausgeblendet, Verdeckte Kanten sichtbar oder Drahtdarstellung nicht hinzugefügt oder bearbeitet werden" in der Hilfe gelesen, aber dem keine Beachtung geschenkt. Besten Dank Wenn ich jetz wüsste wie ich unities verteile würde ich das selbstverständlich noch machen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac
Mitglied
Produktentwickler
Beiträge: 1144
Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz
Quadro RTX5000; 32GB; Win10x64 prof.
SWX2022 SP5; dbWorks R20
|
erstellt am: 13. Jan. 2010 13:29 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt
|
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 13. Jan. 2010 14:06 <-- editieren / zitieren --> Unities abgeben: Nur für swisszmt
|
