Thema: Konfigurationen eines Einzelteiles in Baugruppe aktivieren (1362 mal gelesen)
|
schurke1
Mitglied
Produktentwicklung / Konstruktion
   Beiträge: 39
Registriert: 19.10.2006 Windows XP
Version 2002, Service Pack 3
Computer: Dell Precision T3500
Intel(R)Xenon(R) CPU
E5520@2,27GHz 2,27GHz, 3,00GB RAM<P><P>Pro/E 2001 Pro/E WF 2.0 Pro/E WF 3.0
CATIA V4 CATIA V5
SolidWorks 2007SP4.0
|
erstellt am: 11. Jan. 2010 09:53  <-- editieren / zitieren -->   Unities abgeben:
Hallo Kollegen, ich möchte ein Bauteil für das ich mehrere verschiedene Konfigurationen erstellt habe, (maximale Abmessungen, minimale Abmessungen Toleranzmitte... für Kollisionschecks) in eine Baugruppe einbauen und mir diese dann darstellen lassen. Leider weiß ich nicht wie das in SW2007 zu bewerkstelligen ist. Geht das in SW überhaubt so einfach wie im Pro/E? Wie würde diese Problemstellung von einem Profi gelöst? Suchfunktion funktioniert bei mir im Moment nicht... Danke für euere Hilfe
------------------
Hausverstand heißt, die Dinge zu sehen wie sie sind und Dinge zu tun wie sie getan gehören.
;-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|

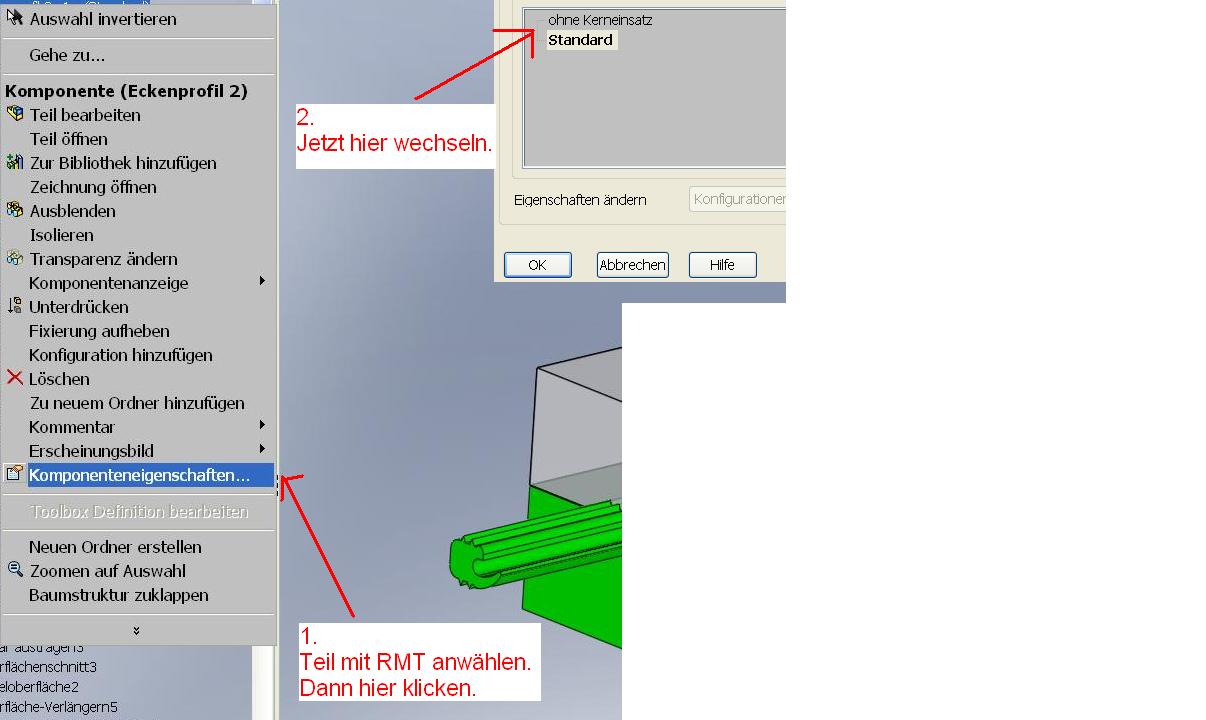

erstellt am: 11. Jan. 2010 10:19 <-- editieren / zitieren --> Unities abgeben: Nur für schurke1
|
FBauer
Mitglied
Beiträge: 267
Registriert: 08.01.2010 NN i7 4790K @4,6GHz
8GB Ram
NVidia Quadro FX 1800
WIN10 PRO 64bit
SWX2019 PRO SP3.0
3D Connexion Space Pilot
DELL Precision 3340 i7-10700
16GB RAM
NVidia Quadro P620
WIN10 PRO 64bit
SWX2019 Standard SP2.0
3D Connexion Space Pilot
|
erstellt am: 11. Jan. 2010 10:24 <-- editieren / zitieren --> Unities abgeben: Nur für schurke1
|
schurke1
Mitglied
Produktentwicklung / Konstruktion
Beiträge: 39
Registriert: 19.10.2006 Windows XP
Version 2002, Service Pack 3
Computer: Dell Precision T3500
Intel(R)Xenon(R) CPU
E5520@2,27GHz 2,27GHz, 3,00GB RAM<P><P>Pro/E 2001 Pro/E WF 2.0 Pro/E WF 3.0
CATIA V4 CATIA V5
SolidWorks 2007SP4.0
|
erstellt am: 11. Jan. 2010 10:25 <-- editieren / zitieren --> Unities abgeben:
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 11. Jan. 2010 17:23 <-- editieren / zitieren --> Unities abgeben: Nur für schurke1
Hi, wenn du eine Komponente in mehreren Konfigurationen einfügen möchtest, kommt evtl auch Drag&Drop aus dem Konfigurationsmanager in Frage.
also
- Teil- und Baugruppenfenster nebeneinander darstellen,
- Teil Featuremanager auf Konfigurationsmanager wechseln,
- gewünschte Konfigurationen mit der Maus in die Baugruppe ziehen. hat aber bei 2008 wohl noch eine kleine Macke, dass die Teile in der Baugruppe sind, aber im Featuremanager dort erst nach neu Aufbau oder neu öffnen gezeigt werden. Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
s.giehl
Mitglied
Ingenieur Maschinenbau/Fahrzeugtechnik
Beiträge: 698
Registriert: 10.07.2002 THINK DEEP
|
erstellt am: 12. Jan. 2010 10:36 <-- editieren / zitieren --> Unities abgeben: Nur für schurke1
Zitat:
Original erstellt von Christian_W:
...hat aber bei 2008 wohl noch eine kleine Macke, dass die Teile in der Baugruppe sind, aber im Featuremanager dort erst nach neu Aufbau oder neu öffnen gezeigt werden...
Das kommt vielleicht daher, daß die Baugruppe vorher aus der Task Pane geöffnet wurde. Öffnen von konfigurierten Teilen oder Baugruppen aus der Task Pane führen bei mir öfter zu solchen Featuremanager-Inkonsistenzen. ------------------
S. Giehl
TDG Technische Dienstverlening Giehl
