Thema: noppenstruktur (2725 mal gelesen)
|
deedz
Mitglied
   Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 18. Dez. 2009 16:21  <-- editieren / zitieren -->   Unities abgeben:
Hallo, möchte auf einer gekrümmten oberfläche eine art noppenstruktur aus halben kugeln erstellen. Wollte das mit einer skizze machen die ich dann anschliessend als trennlinie auf die oberfläche lege, dann mit offset der einzelnen teile und anschliessen wieder wandstärke auftragen und verrunden. Nur leider ist bei skizzen für trennlinien nur eine geschlossene skizze zugelassen, jemand ne idde wie das sonst gehen könnte? danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gogoslav
Mitglied
Maschinenbautechniker
Beiträge: 804
Registriert: 24.03.2005 WIN 10 x64 Enterprise
SWX 2020 SP5.0
SWX 2021 SP5.1
SWX 2022 SP5.0
SWX 2023 SP0.1
Visualize Prof
PDM Prof 2023 SP0.1
HP ZBook17 G5
Nvidia Quadro P3200
64 GB RAM
Xeon 4,6 GHz
|
erstellt am: 18. Dez. 2009 20:20 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
Hallo deedz, versuch doch mal "Skizzengesteuertes Muster". Du modellierst 1x die Halbkugel mit Verrundung. Anschließend machst Du eine 3D Skizze mit Punkten an den Stellen, wo Du weitere Kugeln haben möchtest. Jetzt über Skizzengesteuertes Muster die Halbkugeln auf den Skizzenpunkten verteilen lassen. Gruß Marco  ------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden. [Diese Nachricht wurde von gogoslav am 19. Dez. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 19. Dez. 2009 08:02 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
|
gogoslav
Mitglied
Maschinenbautechniker
Beiträge: 804
Registriert: 24.03.2005 WIN 10 x64 Enterprise
SWX 2020 SP5.0
SWX 2021 SP5.1
SWX 2022 SP5.0
SWX 2023 SP0.1
Visualize Prof
PDM Prof 2023 SP0.1
HP ZBook17 G5
Nvidia Quadro P3200
64 GB RAM
Xeon 4,6 GHz
|
erstellt am: 19. Dez. 2009 20:13 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
Hallo Torsten, an Füllmuster dachte ich zunächst auch, geht leider nur auf plananren Flächen  Gruß ------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
T.C.
Mitglied
Konstrukteur
Beiträge: 609
Registriert: 15.08.2006 Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2
|
erstellt am: 20. Dez. 2009 09:08 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
|
deedz
Mitglied
Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 21. Dez. 2009 11:40 <-- editieren / zitieren --> Unities abgeben:

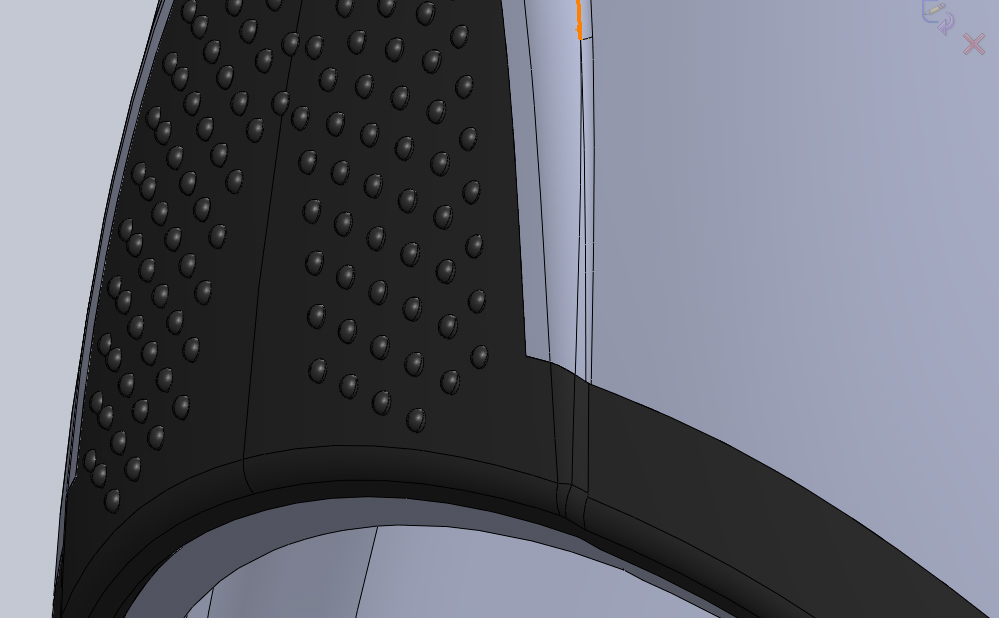

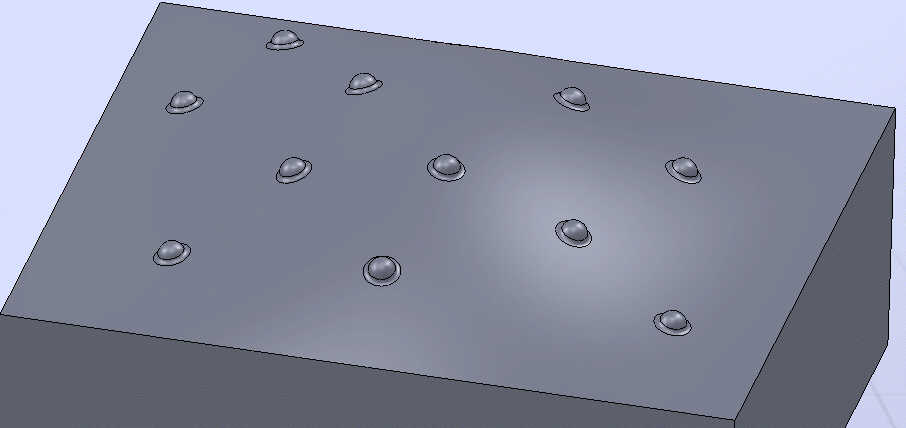

habs über das skizzengesteuerte Muster probiert, siehe Anhang. Hab einen Spline auf der oberfläche erstellt und die Punkten eingefügt. Nur leider hängen die Noppen jetzt in der Luft und sitzen nicht auf der Oberfläche Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 21. Dez. 2009 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
Hallo, das sieht aber stark danach aus das der Spline auf
einer Ebene liegt und nicht auf die Oberfläche projiziert ist! MfG
Krümmel  (versuchs mal mit projizierter Kurve) ------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
deedz
Mitglied
Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 21. Dez. 2009 11:59 <-- editieren / zitieren --> Unities abgeben:
|
GuidoCAD
Mitglied
Beiträge: 202
Registriert: 27.11.2009 SolidWorks Premium 2013 SP 5.0 (de)
Win7 Pro N SP 1 (de)
|
erstellt am: 21. Dez. 2009 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für deedz
|
deedz
Mitglied
Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 21. Dez. 2009 15:52 <-- editieren / zitieren --> Unities abgeben:

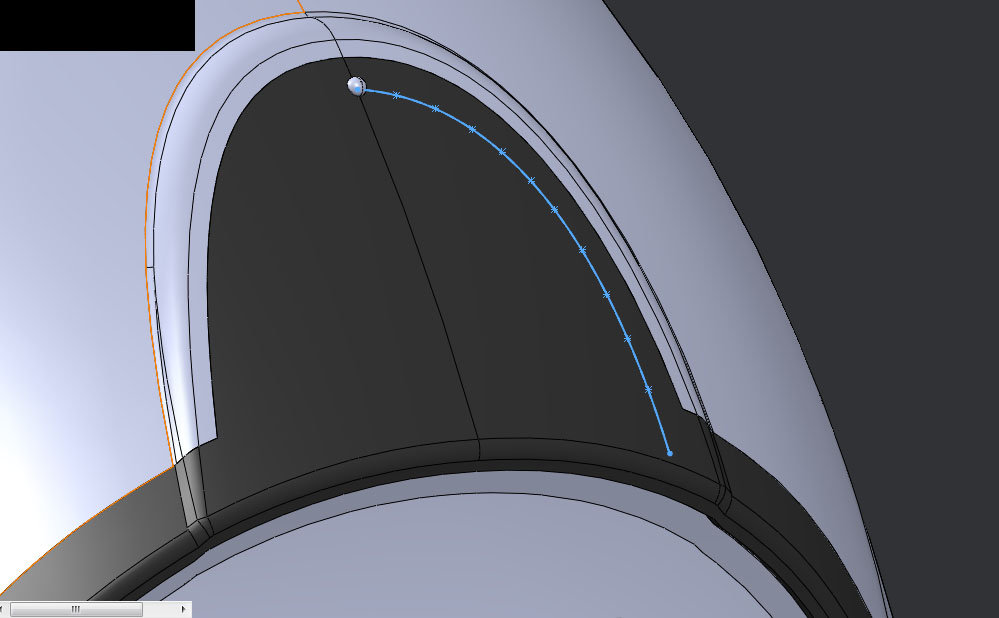

Hab die skizze über den befehl spline auf oberfläche erstellt. Da das nicht funktioniert hat, habe ich doch eine skizze auf die oberfläche projeziert und anschliessennd ein kurvengesteuertes (nicht skizzengesteuertes) Muster erstellt, und siehe da es geht. Leider nur verdrehen sich die Noppen nicht entlang der bahn, d.h da die oberfläche doppelt gekrümmt ist, stehen die noppen an manchen stellen weiter raus als an anderen. verstanden^^? [Diese Nachricht wurde von deedz am 21. Dez. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
deedz
Mitglied
Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 21. Dez. 2009 15:58 <-- editieren / zitieren --> Unities abgeben:
|
GuidoCAD
Mitglied
Beiträge: 202
Registriert: 27.11.2009 SolidWorks Premium 2013 SP 5.0 (de)
Win7 Pro N SP 1 (de)
|
erstellt am: 21. Dez. 2009 16:33 <-- editieren / zitieren --> Unities abgeben: Nur für deedz

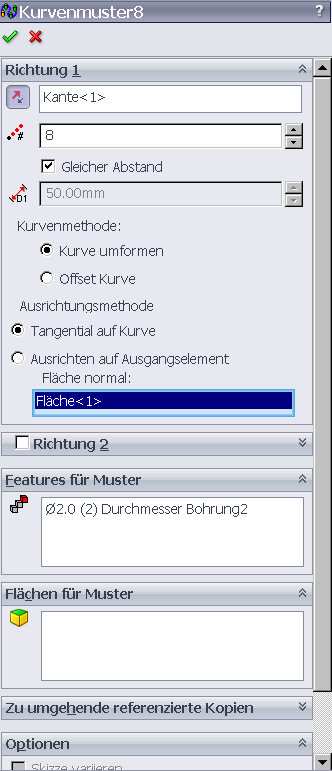

Hallo Deedz, Du solltest im Feature "Kurvenmuster" als Ausrichtungsmethode "Tangential auf Kurve" auswählen und für "Fläche normal:" die Fläche wählen auf der die Noppen stehen sollen. Bitte fülle bei Gelegenheit in Deinem CAD.de-Profil die System-Infos aus. Zumindest Deine SWX -Version  Mit freundlichen Grüßen
Guido Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
deedz
Mitglied
Beiträge: 9
Registriert: 28.01.2008 SW2009
|
erstellt am: 21. Dez. 2009 16:48 <-- editieren / zitieren --> Unities abgeben:
|
Foren auf CAD.de (alle Foren)
|
Habe es "überlesen". Na so hat er vielleicht noch einen Ansatz für planare Flächen
