Hallo,

Ich möchte mit Solidworks den maximalen/minimalen Abstand zweier Zylindrischer Flächen messen.

Ich habe eine zylindrische Geometrie aus einzelnen Punkten erzeugt.
Da die Punkte allerdings nicht exakt auf einem Zylinder liegen, möchte ich nun den maximalen Fehler (radialer Abstand zur Zylinderoberfläche) wissen.

danke im Voraus

Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

na einfach mit _ Extras_Messen ( Maßbandsymbol )

Sonst mal genauer erklären!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

Wenn ich den Abstand messe bekomme ich, wenn ich beide Flächen auswähle, nichts angezeigt.

ich habe mal einen Screenshot angehängt
Ich möchte den maximalen Abstand der grauen Fläche zur grünen Fläche, in radialer Richtung, angezeigt bekommen.

mfg

marco

[Diese Nachricht wurde von derMarco am 17. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

stell am besten das Teil ein
ist so schwer zu sagen wo es hängt!

Messen sollte aber eigentlich immer gehen.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

zummessen.zip

hier meine datei

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Wie ich aus dem Screenshot entnehmen kann arbeitest du mit einer Lehrversion. Es muss wohl daran liegen. Ich kann alles normal mesen.

Sonti

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

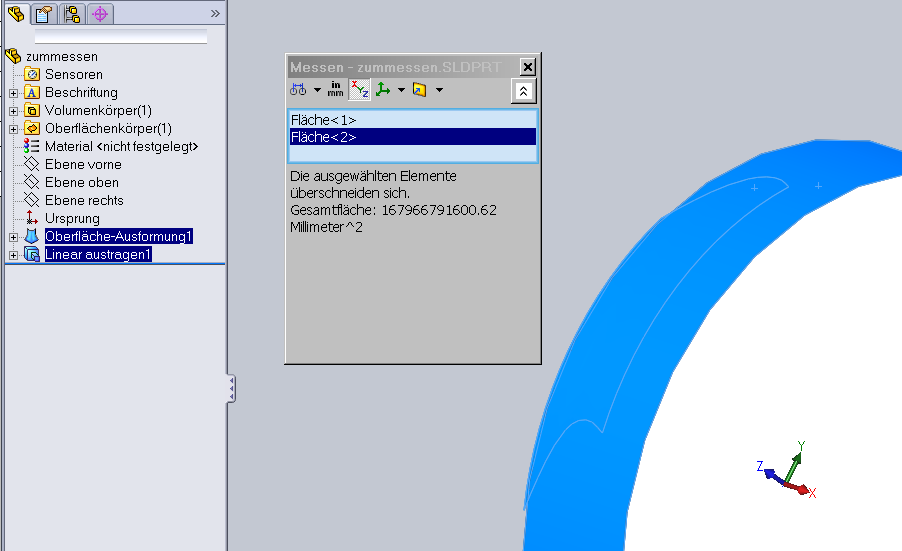

ich bekomme beim Messen immer angezeigt :

Die ausgewählten Elemente überschneiden sich.
Gesamtfläche: 167966791600.62 Millimeter^2

das liegt mit Sicherheit nicht an meiner Lehrversion.

mfg

Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Marco,

Zitat: "Die ausgewählten Elemente überschneiden sich."
Wollte ich auch gerade schreiben.   (s. Anhang)

Wenn sich zwei Flächen schneiden ist ihr minimaler Abstand "Null".
Suchst Du den "niedrigsten" Punkt auf Deiner Fläche?

Mit freundlichen Grüßen
Guido

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

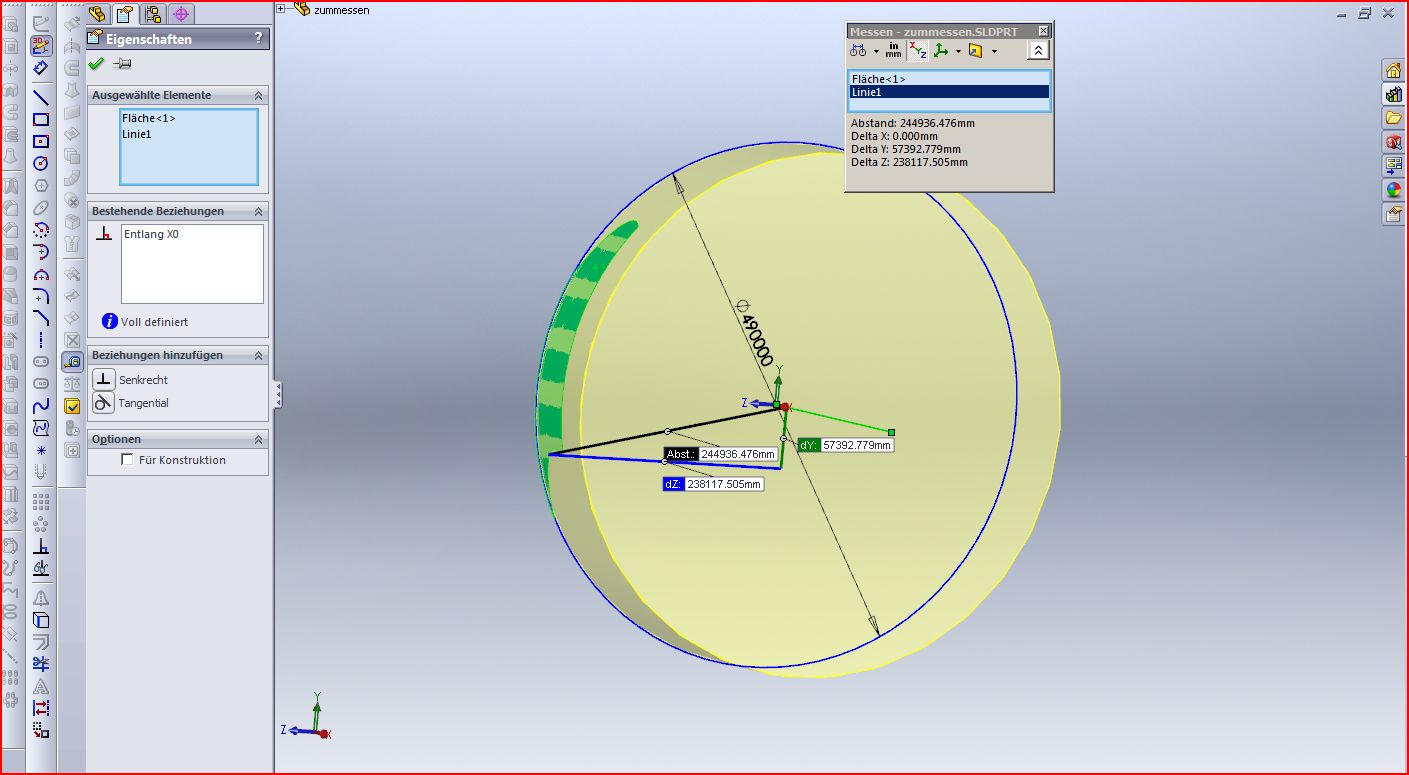

F2_019123_1.JPG F2_019123_2.JPG

Hallo,

nein, liegt nicht an der Lehrversion
Kommt darauf an wo und wie gemessen wird.

Gewaltig aussehende Lücken bei der Bauteilgröße
(willst Du ein  Stadion der Superlative bauen?)
sind der Grafikkarte anzulasten !
Stell mal versuchsweise die Bildqualität auf hoch.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 17. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

hier noch ein Tip von mir zum Thema messen. Es scheint ja kein Zylinder zu sein oder? Also man kann beim messsen noch optionen setzen, minimaler Abstand und maximaler Abstand anstatt mitte zu mitte. Hab das hier noch nirgends gelesen. Bei min. wird vermutlich nichts richtiges rauskommen, da ja überschnitten ist, aber max. könnte in deinem Fall evtl. brauchbar sein. schau genau wo die Meßlinien laufen, wenn das auch nicht geht, kannst du mit der messen funtion nichts mehr anfangen und must beginnen mit tricks zu Arbeiten, z.B. eine 3D Skizze und Punkte setzen und diese dann messen(etwas Kreativität ist da schon gefragt ).

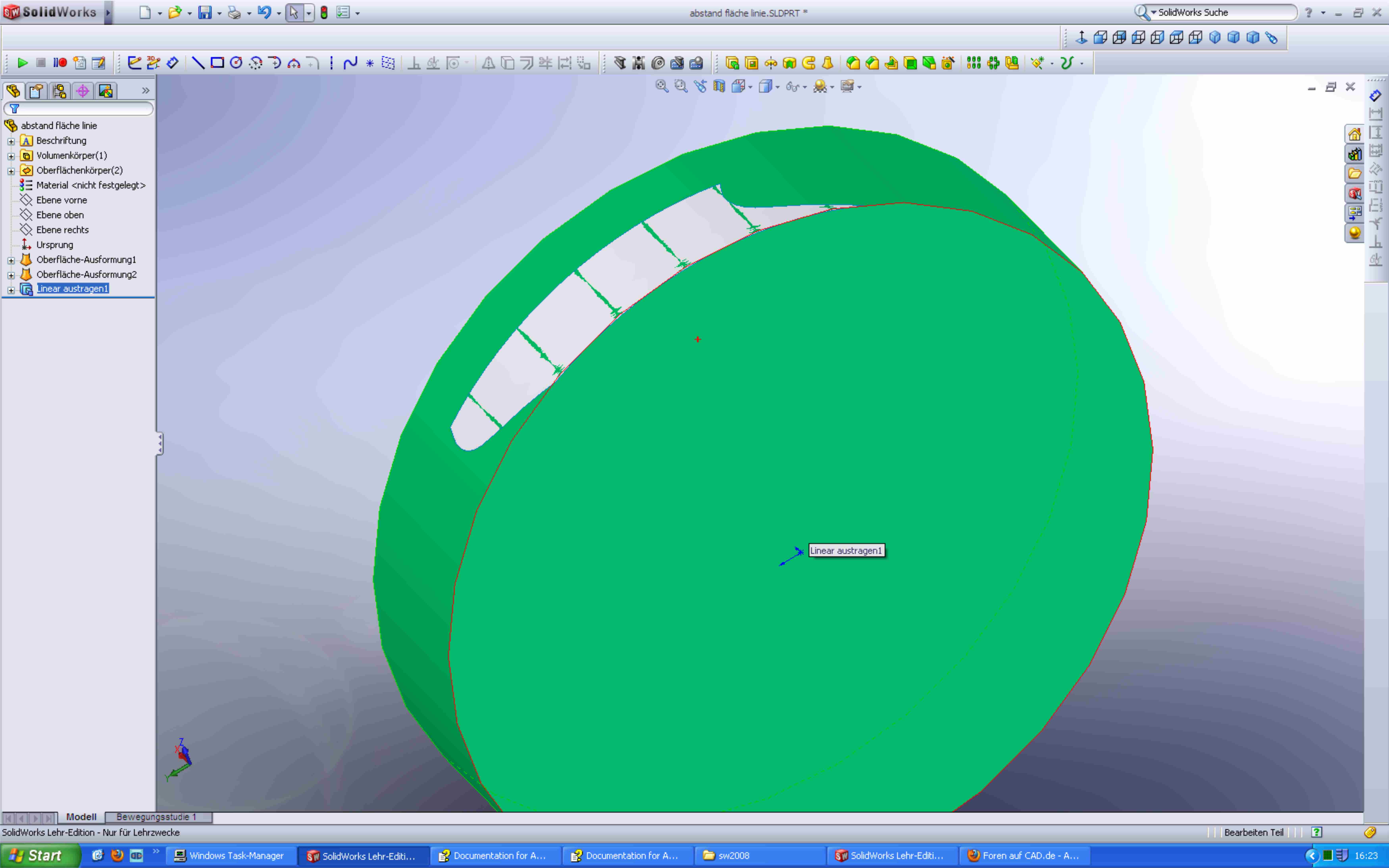

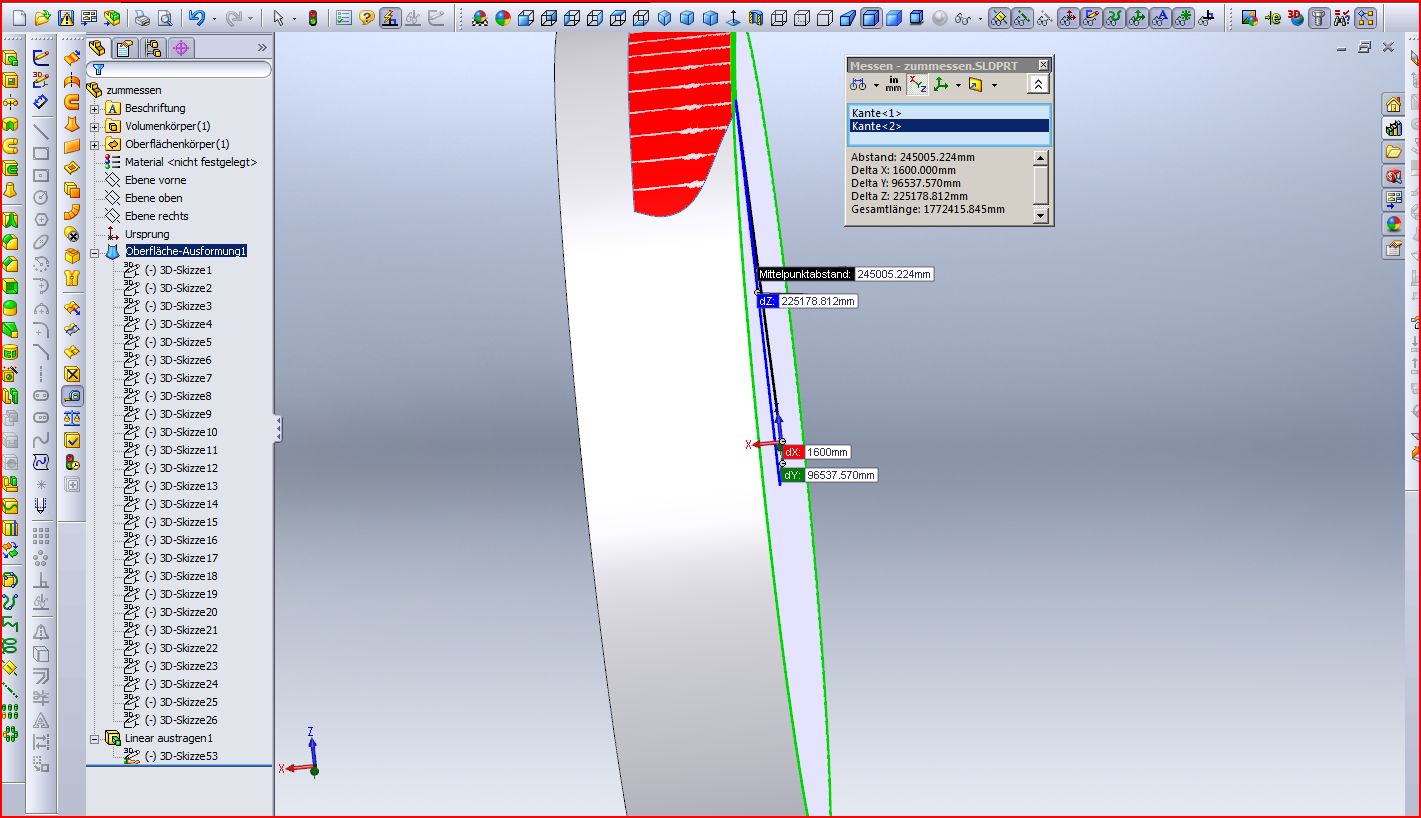

Zu min und max messen habe ich noch ein Bild angehängt.

gruß Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich weiß ja nicht was Marco vor hat.   Ich vermute, dass er den höchsten und niedrigsten Punkt seiner ausgeformten Oberfläche finden möchte. Bezogen auf ein Zylinderkoordinatensystem (r, phi, z) wären dies die zwei Punkte bei denen der Radius r am größten bzw. am kleinsten ist. Falls er die ausgeformte Oberfläche in SWX nicht weiterbearbeiten möchte/muss wäre es fast einfacher des Problem mit einem Tabellenkalkulationsprogramm zu lösen.

Mit freundlichen Grüßen
Guido

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,
danke für die zahlreichen tips

Ich möchte den maximalen radialen Abstand der beiden Flächen messen.
und Punkte helfen mir leider nicht weiter, da das nur Stichproben
wären.

es würde mir auch reichen wenn ich von der nicht-zylindrischen Fläche
den größten bzw. kleinsten Radius bekäme.

ich habe auch selbst schon viel Zeit mit dem messen-tool verbracht und leider keinen erfolg gehabt.
Da ich den radialen Abstand wissen möchte, muss die Maßlinien schonmal in einer Ebene liegen.
Dies klappt aber nicht wenn ich z.B. den maximalen Abstand von der Fläche zur Linie durch den 0-punkt messe.

mfg
marco

[Diese Nachricht wurde von derMarco am 18. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo
Habe im Moment zwar kein SWX am Start. Aber wass wenn Du versuchst eine Sketch auf die Stirnfläche mit nutze Kante legst und dann dieses Feature als Messbasis verwendest?

HopeItHelps
lg
Alex

------------------
Na gut, dann tu ich's...
