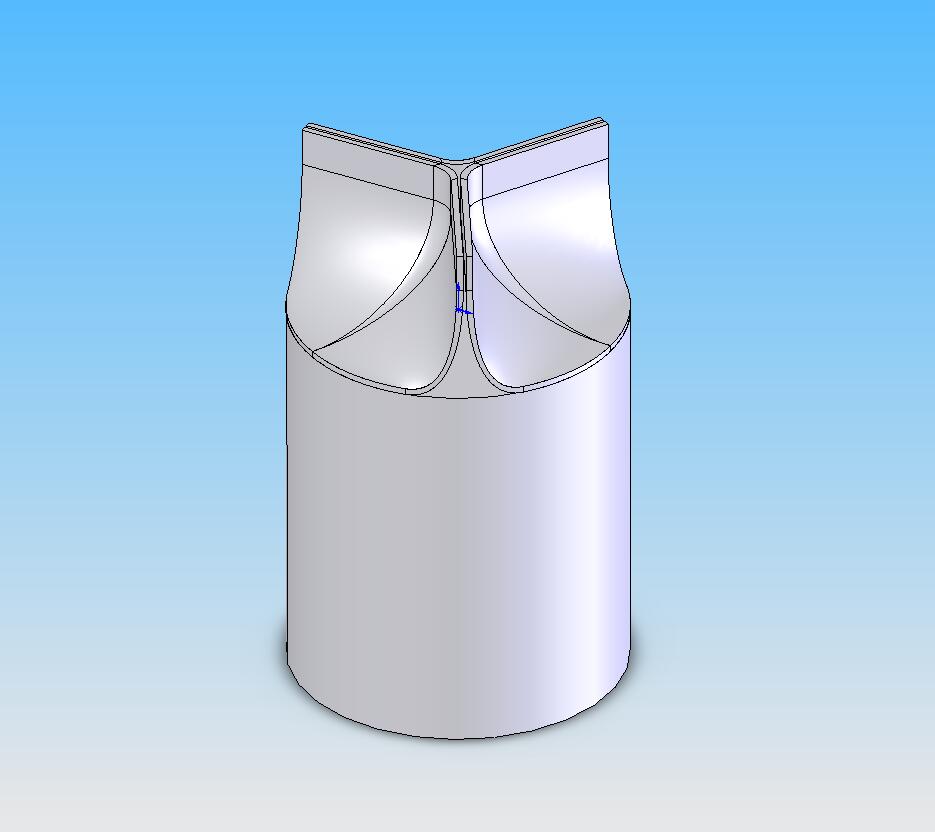

Ich bin gerade dabei ein Modell für eine Simulation (FEM gekoppeöt mir Strömung) zu simulieren und bin dabei meine Geometrie zu erstellen! Habe jetzt meinen Festköper modelliert (siehe Bild Anhang) unterhalb meines Festkörpers (die klappen) habe ich bereits einen Zylinder kontriuert! Dieser soll jedoch auch die gesamte Klappe umschließen! Allerdings soll die Klappe rausgeschnitten werden sodass ich ein Zylinder ohne die KLappenkonturen habe (hoffe dies ist verständlich)

Wie kann ich das mit Solidworks machen?
Gibt es eine Möglichkeit eine beliebige Geometrie aus einer anderen rauszuschneiden?????
Bitte um Antwort!

Gruß S.Beta

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Beta,

es gibt mehrere Möglichkeiten, von einem Volumenkörper eine Oberfläche abzuziehen, bzw. aus Oberflächen einen Volumenkörper zu erstellen.

Ich würde dir dringend raten, das Handbuch zur Oberflächenmodellierungin der SWX-Hilfefunktion durchzuarbeiten.
Wenn du dann noch ein konkretes Problem hast, dann kannst du das FIle hier hereinstellen und es wird dir (hoffentlich) geholfen.

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hi!

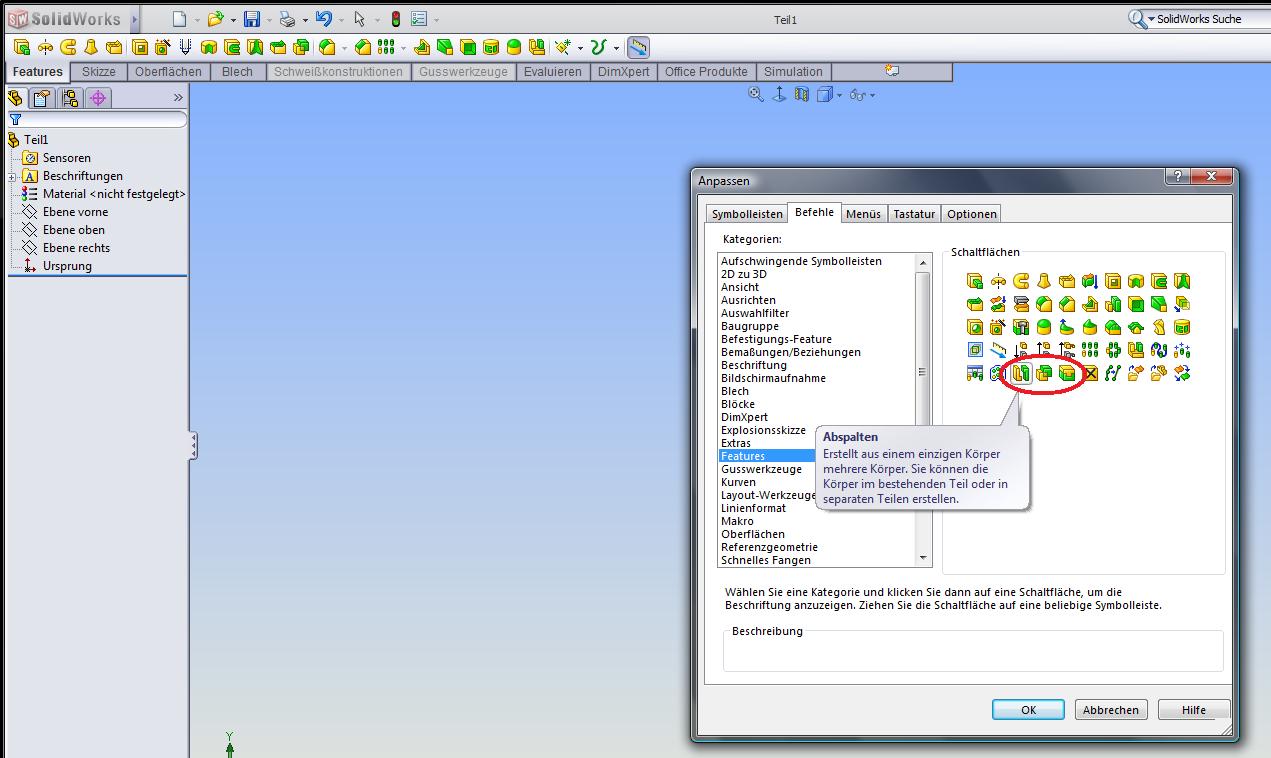

vielleicht hilft dir auch eines von den features, welche ich im Anhang abgebildet habe!

gruß, formi

------------------
Engineers have the power to bring minds in reality!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klappenkörper modellieren.
Rohr als Zylinder durchgehend modelieren
Klappenkörper vom Rohrkörper mittels Kombinieren abziehen

------------------
Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Antworten!

@Günter Wo genau finde ich das Handbuch? Oder ist das eins von den Toutorials?

Gruß S.Beta

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@dirk: Mein Problem ist , dass ich meine Klappengeometrie aus Oberflächen zusammengebaut habe und dieer kein Volumenkörper ist! Gibt es eine möglichkeit einen Volumenkörper aus den zumachen??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"Oberfläche zusammenfügen" um aus mehereren Oberflächen einen Volumenkörper zu erstellen, oder
"Wanddicke auftragen" um aus einer einzelnen Fläche einen Volumenkörper zu erstellen

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo S.Beta,
willkommen im SolidWorks-Forum.

Ohne Datei (beim hochladen bitte Version angeben  ) ist das Helfen nicht ganz so leicht.

Wenn es nicht so funktioniert wie Thermo es beschreibt, dann hilft vielleicht der Blick in die Glaskugel: wähle alle Flächenkörper der Klappenkonturen und verwende den Befehl Oberfläche zusammenfügen. Füge auf die Ebene oben eine Skizze ein und skizziere einen Kreis (den Durchmesser kennst Du ja - alternativ den Befehl Schnittkurve verwenden...). Lineares austragen mit der Endbedingung Bis Oberfläche, wobei Du die zusammengefügte Oberfläche wählen mußt (der skizzierte Kreis sollte nicht größer sein als Deine Klappenkonturen...)

HTH & bis demnäx,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey also das mit dem Feature aus Oberfläche austragen klapptleider nicht!

Hab das jetzt so gelöst, dass ich meine Klappe als IGS gespeichert habe und sie dann in ein Neues Dokument erneut lade. Anschließend erstelle ich den Zylinder und lösche die Klappengeometrie mit Hilfe des Features Kombinieren!

So klappt es erstmal! Werde noch die anderen Möglichkeiten ausprobieren, vielleicht gibt es ja eine elegantere Lösung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SW verucht beim importieren automatisch einen Volumenkörper zu erstellen. Dies ist aber auch ein zeichen dafür, das die Funktion Oberfläche zusammenfügen" mit großer wahrscheinlichkeit auch funtkioniert

------------------
Gruß Thermo
