Thema: Mit Oberflächen modelliertes Modell bemaßen? (2360 mal gelesen)
|
Stelzbock
Mitglied
Technischer-Zeichner, Entwicklung, CAD-Scherge
   Beiträge: 220
Registriert: 03.02.2006 HP Z400, Intel Xeon W3565-3,20GHz
12GB PC3-10700RAM
Quadro 4000 2048Mb, ForceWare-Version 296.70
Win7 Professional x64 SP1
----
SolidWorks 2013 SP4.0
PowerWorks-Norm 6.2 build: 180113
DBWorks R13 SP2.2 build: 20130621
Logopress3 2013 SP0.2 x64 Modul1
----
HiCAD 2014 SP2.2 build: 1902.2
HELiOS 2014 SP3.1 build: 1903.1
----
3DConnexion SpaceNavigator
Release Version : 3.15.3
Driver Version : 6.15.3
Firmware Version: 4.04
|
erstellt am: 15. Dez. 2009 17:48  <-- editieren / zitieren -->   Unities abgeben:

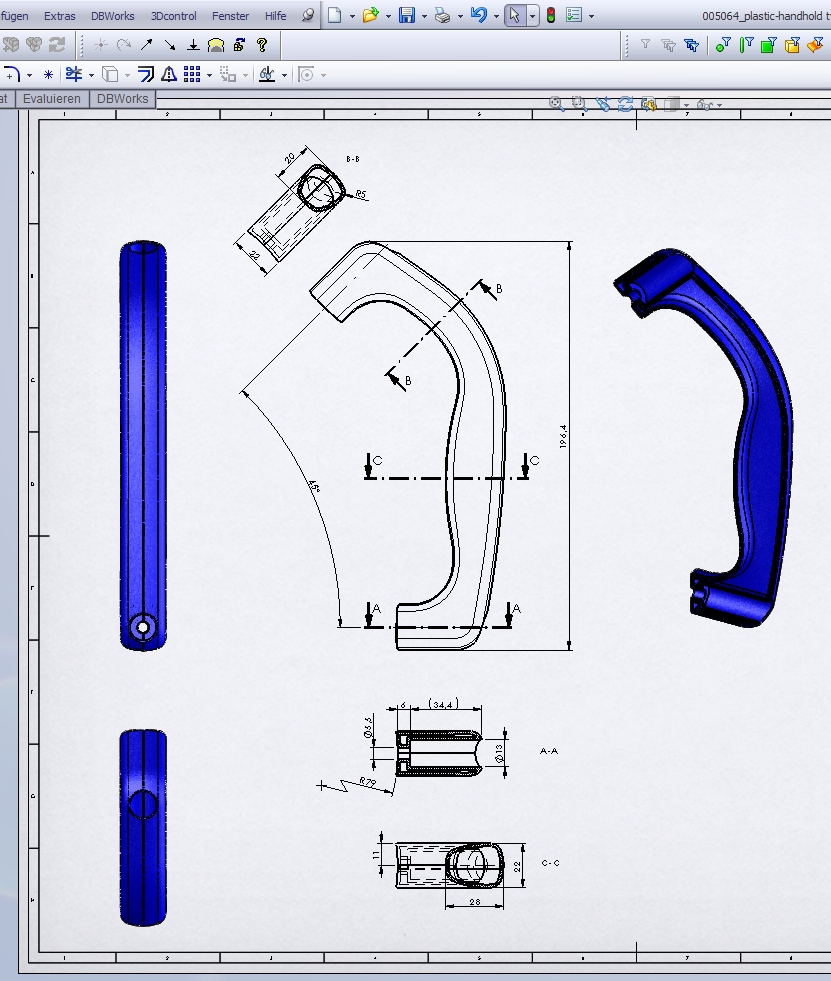

Nabend Leutez, bin gerade dabei einen Kunststoffgriff aus Oberflächen zu modellieren, hat auch alles bestens geklappt. Jetzt wollte ich natürlich als Diskussionsgrundlage für die Formgebung eine Zeichnung erstellen. Nur, wie bekomme ich die "wilden Radien und Flächen" vernünftig bemaßt?   SWX weigert sich beharrlich Radien zu bemaßen...  Könnte jetzt ja auch ganz brachial über die Linien eine Skizze legen und die bemaßen...
Aber vielleicht kann mir der ein oder andere "Freiformflächenspezi" paar hilfreiche Tipps geben? Schööönen Feierabend.
Gruß Oliver  ------------------
Nicht ärgern,  nur wundern!  www.denios.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 15. Dez. 2009 21:03 <-- editieren / zitieren --> Unities abgeben: Nur für Stelzbock
Hallo, Du kannst Dir im Modell eigene Ebenen erzeugen wo eigenständige, Konturgleiche
Skizzen drauf liegen! Diese Skizzen kannst Du in der Zeichnung nach belieben bemaßen.
(Geht auch bei Stützpunkten von Splines) MfG
Krümmel
------------------
Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 15. Dez. 2009 21:12 <-- editieren / zitieren --> Unities abgeben: Nur für Stelzbock
|
Ralf Tide
Moderator
-
Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 15. Dez. 2009 21:16 <-- editieren / zitieren --> Unities abgeben: Nur für Stelzbock
Hallo Oliver, Du kannst auch im FeatureManager die Skizzen aus dem Teil einblenden. Diese Skizzenelemente kannst Du auch bemassen. Je nach SolidWorks Version mußt Du die Bemaßung nach dem ausblenden der Skizze wieder einblenden  ... HTH & bis demnäx,
Ralf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stelzbock
Mitglied
Technischer-Zeichner, Entwicklung, CAD-Scherge
Beiträge: 220
Registriert: 03.02.2006
|
erstellt am: 16. Dez. 2009 00:38 <-- editieren / zitieren --> Unities abgeben:
Es ist immer wieder schön zu sehen das auch noch nach Feierabend so viele unermüdliche Helfer hier im Forum unterwegs sind...  An die Featureskizzen hab ich gar nicht mehr gedacht.
Ja klar, einfach einblenden und bemaßen! Warum schwer tun wenn´s auch einfach geht...
Werde ich morgen früh gleich ausprobieren!
Danke an alle!!! Und nun aber: Husch, husch ins Bett!!! ------------------
Nicht ärgern, nur wundern! www.denios.de [Diese Nachricht wurde von Stelzbock am 16. Dez. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
