Hallo!!

Ich habe ein kleines Problem und leider noch sehr wenig Erfahrung mit SW. Fuer ein aerodynamisch optimiertes Teil sollen die ersten 10 cm einer unregelmaessigen Roehre aufgeweitet werden und vorne mit einem Radius versehen werden. Den Radius kann ich ja einfach mit der Fillet-funktion machen, aber ich habe keine Ahnung, wie ich die Shell so machen kann, dass sie sich jeweils auf den ersten 10 cm aufweitet.

Gibt es dafuer eine einfach Funktion?

Vielen Dank!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

aerodynam.zip

Hallo,
wenn ich dich richtig verstanden habe, benötigst du den Befehl Aufsatz / Basis ausgeformt.

Ich habe dir ein Beispiel aus SW 2008 angehängt, kuck mal, ob das so in die Richtung geht die du haben wolltest.

Greetz

Brödlahans

P.S.: Würdest du mal deine Sysinfo im Profil ergänzen?

------------------
In der Windows registry rumzuschreiben ist wie im Dunkeln im gut besuchten Schwimmbad auf Karpfen zu schießen - was du treffen willst trifft man nicht und die Chance was falsches zu treffen ist hoch.
- frei nach ibash

[Diese Nachricht wurde von Brödlahans am 27. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

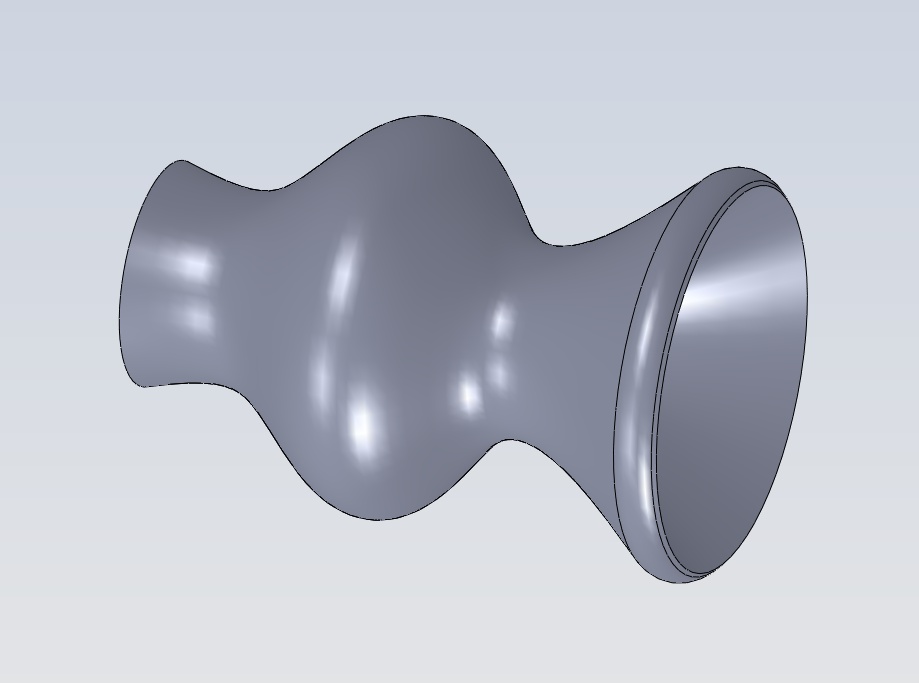

Roehre.jpg Roehre_SWX08.zip

Hallo Sanchezz,

oder möchtest Du lieber so etwas, Rotation, dünnes Feature. Um Geometrien auszuhöhlen, gibt es den Befehl Wandung. Vielleicht kannst Du auf Papier mal aufzeichnen was Du machen möchtest und das als Bild an Deinen Beitrag anhängen.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke schonmal fuer die Antworten! Den Befehl Wandung habe ich bisher benutzt. Allerdings kann ich bei Wandung nur eine konstante, keine Variable Wandstaerke eingeben. Genau dies moechte ich aber machen - ein Wandung mit variabler Wandstaerke. Ich hab euren Rat mal befolgt und eine Skizze (klassisch mit Pain *g*) gemalt:

Die Rundung vorne dran ist ja wirklich kein Problem - wichtig ist eigentlich nur, dass sich die Wandstarke des Profils aendert.

Geht das?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

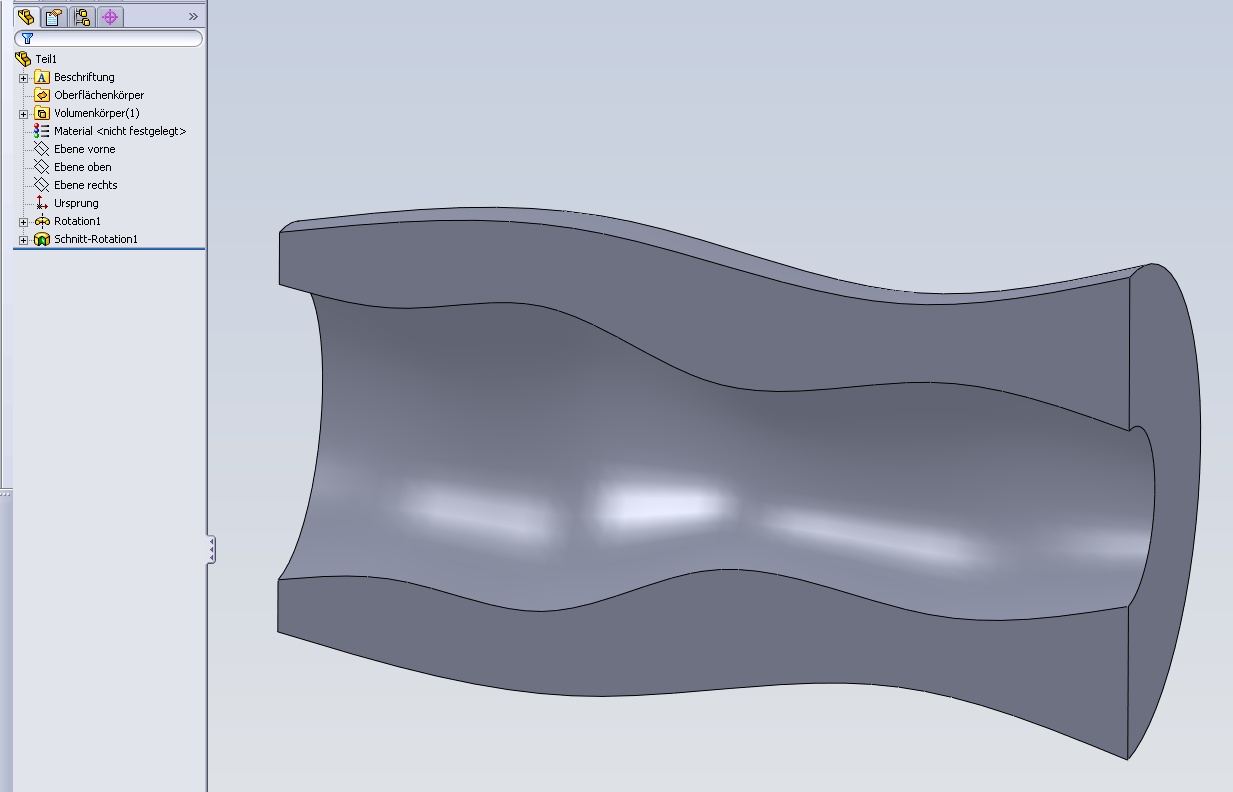

Roehre2.jpg Roehre2_SWX08.zip

Hallo Sanches,

leider kann ich auf Deinen Bilderserver nicht zugreifen, aber ich denke das Feature rotierter Schnitt ist das was Du brauchst. Du kannst JPG`s ganz einfach mit dem Datei(en) anhängen Button hier direkt hochladen.

Gruß HaPe

/Edith sagt: häng noch ein Beispiel dran

[Diese Nachricht wurde von HaPe am 27. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Roehre.x_b.txt

Nabend mal wieder.
Meinste sowas, Sanchezz?

Gruß Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Und dann besteht noch die Möglichkeit, sich von der Vorstellung der Wandstärke zu lösen, einfach Innen- und Außenhaut als Flächen zu modellieren und am Ende mit zwei Endringen zu einem Volumen zu vollenden.
Wenn schon eine normale boolsche Operation nicht möglich ist  ....

Aber dazu müßte das Paintbild für mich etwas aussagekräftiger sein  .

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

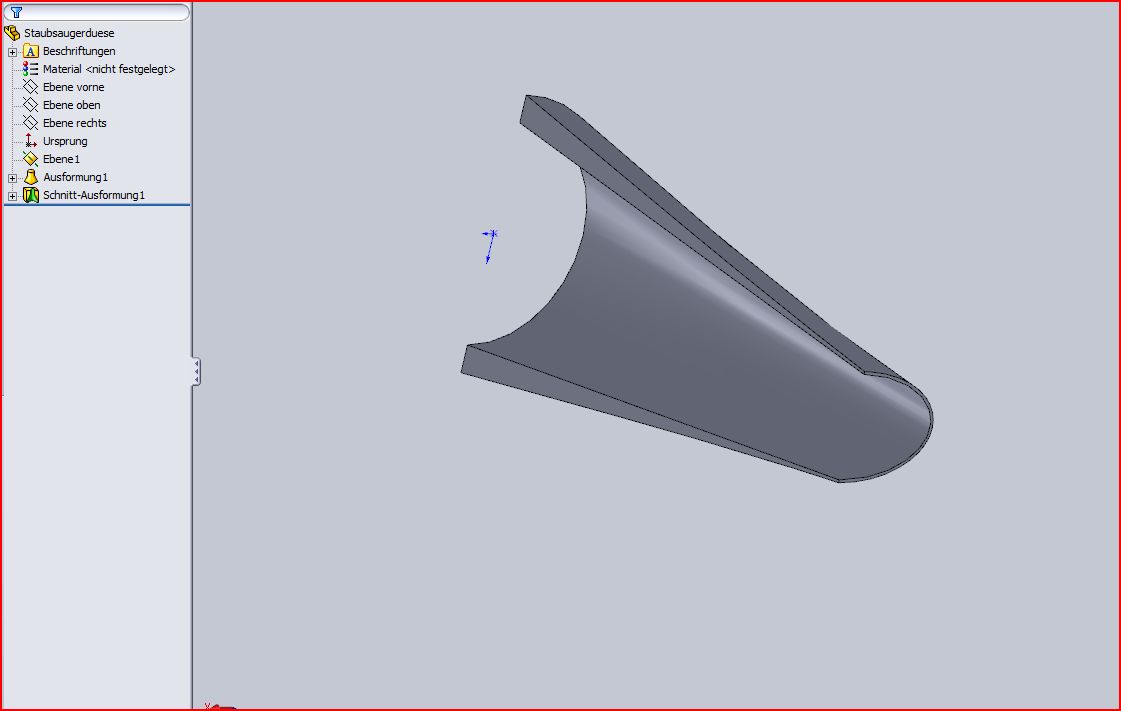

Hallo,

so könnte man es machen!

MfG
Krümmel

(Mit ein paar Leitkurven wird die Wandstärke individuell)
------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 27. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Roehre.zip

@W. Holzwarth: Leider konnte ich deinen Anhang nicht oeffnen - was fuer ein File war das denn?
@Kruemmel: Sieht schon mal gut aus, das geht definitiv in die richtige Richtung!

Kann mir noch jemand verraten, wie man sowas am einfachsten macht?? Ich habe meine Geometrie einfach mal angehaengt - vielleicht ist das einfach einer der Faelle, in denen man sich den Mund fusselig redet, wenn man kein ordentliches Bild zeigt...
Was auf jeden Fall wichtig waere, ist, dass das Feature so unaufwendig wie moeglich ist. Die gezeigte Geometrie kann sich naemlich noch des Oefteren stark aendern und ich wuerde ungern jedesmal laute Flaechen neu modeln muessen.

Vielen Dank schonmal und viel Gruesse!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von sanchezz:
@W. Holzwarth: Leider konnte ich deinen Anhang nicht oeffnen - was fuer ein File war das denn?!

---

Daß die Textdatei sich einfach duch Hämmern auf Enter mit einem CAD-Programm nicht öffnen läßt, sollte eigentlich einem Techniker schon einleuchten  .
Auflösung:
Das .txt am Ende weglöschen und schon hat man ein wunderschönes Parasolid-Binärformat vorhanden, das sich dann auch öffnen läßt ....

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...bloed. Wenn ich das File oeffne, kommt bei mir ne Nachricht von wegen "inconsistent modeler version", weiter nichts

Aber wie gesagt, das oben sieht ja schon gut aus; nur ist mir nicht ganz klar, wie ich sowas einfach und flexible hinbekomme...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Roehre.zip

Hier noch ein STEP. Aber ich habe den Eindruck, dass ich Dich nicht so ganz verstanden habe.

Ich ziehe mich zurück. Die Parametrik könnte ich sowieso nicht rüberbringen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schade... Du machst genau das, was ich brauche, nur, dass ich eben einen Koerper habe, der keinerlei Symmetrien hat (falls das wichtig fuer die Entstehung deiner Datei ist - keine Ahnung, wie du das gemodelt hast.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ausformung.jpg Ausformung_SWX08.zip

Hallo Sanchezz,

hier die Variante von Krümmel noch mit ein paar Leitkurven ergänzt, einfacher wird es nicht.

Gruß HaPe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! Also das mit den Leitkurven funktioniert ja echt recht gut und ist hinreichend einfach. Damit werde ich zurechtkommen. Danke bei allen, die mir geholfen haben!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! Mit den Leitkurven komme ich glaube ich zurecht. Damit kann ich das ganze hinreichend genau modellieren. Vielen Dank fuer eure Hilfe!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke! Mit den Leitkurven komme ich zurecht, damit kann ich das Ganze hinreichend genau modellieren. Danke fuer eure Hilfe!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...Sorry, falls das jetzt ein Mehrfach-Danke war - Ich kann irgendwie meine letzten Antworten nicht im Thread finden
