Thema: Flachstahl mit Rohrmantelfläche verschweißen (2555 mal gelesen)
|
blubb22
Mitglied
azubi industreimechatroniker
   Beiträge: 6
Registriert: 27.08.2009 Dell 1320
autodesk inventor 2008 prof
autodesk inventor 2009
solid works 2009
|
erstellt am: 08. Nov. 2009 21:23  <-- editieren / zitieren -->   Unities abgeben:
Guten Abend zusammen Ich habe leider ein Problem und hoffe das ihr mir hälfen könnt
ich bin dabei für die Schule eine Baugruppe zu erstellen von einem Stützbock Also habe ich ein Rohr gezeichnet und 1 Stütze (die 3 mal an das Rohr kommt) das Rohr hat einen Aussendurchmesser von 60,3mm die Stützen sind 250x50x10mm mit einem 40° und 50° Winkel Das Problem womit ich zurzeit kämpfe ist, das ich die Stützen in einer Baugruppenzeichnung nicht zu/mit dem Rohr ausgrichtet bekomme. Ich habe Probiert Ebenen im Winkel von 120° auf die Mantelflächen zu setzen was aber irgendwie nicht funktioniert.
Ich habe sonst probiert die Stützen zu einer Achse auszurichten was aber auch nicht funktioniert weil ich ja nur Körperkanten verknüfen kann. Ich habe es einfach mal in einer recht simplen Bitmap zusammengefasst was ich will:
Arbeiten tuh ich mit Solid Works 2009 sp3 Studenten Version Ich hoffe mir kann wer helfen....
Meine Kentnisse würde ich ehr im Anfängerbereich einsortieren  mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 08. Nov. 2009 21:38 <-- editieren / zitieren --> Unities abgeben: Nur für blubb22
Hallo, und herzlich Willkommen auf CAD.DE  Du kannst als erstes die Schnittfläche (Gehrung Deiner Stütze)
mal tangential mit dem Rohr verknüpfen.
Dann gehst Du her und machst im Einzelteil Stütze eine eigene Skizze auf
die aus einer Mittellinie Deiner Gehrungsschnittfläche besteht.
Diese Skizze verknüpfst Du deckungsgleich einer passenden Baugruppenebene
Und dann Kreisförmig mustern ! MfG
Krümmel
(verflixt nochmal heute hats jede Menge Edit
Stuetze nicht Stütze Danke Robert ) ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 08. Nov. 2009 editiert.] [Diese Nachricht wurde von Krümmel am 08. Nov. 2009 editiert.] [Diese Nachricht wurde von Krümmel am 08. Nov. 2009 editiert.] [Diese Nachricht wurde von Krümmel am 08. Nov. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur
Beiträge: 3743
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 08. Nov. 2009 22:44 <-- editieren / zitieren --> Unities abgeben: Nur für blubb22
Auch von mir herzliches Willkommen. Entweder so wie Krümmel schreibt, oder: Man kann für sowas sehr gut "Referenzgeometrien" benutzen.
Such' vielleicht mal in der Hilfe danach.
Also in diesem Fall: Referenzgeometrie "Achse" in das Rohr, Referenzgeometrie "Ebene" in die Stütze, und zwar parallel zur Seitenfläche und durch einen Mittelpunkt einer Schnittkante.
Dann kannst Du in der BG diese Referenzgeometrie mitteinander verknüpfen. Gruß, Torsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 08. Nov. 2009 22:52 <-- editieren / zitieren --> Unities abgeben: Nur für blubb22

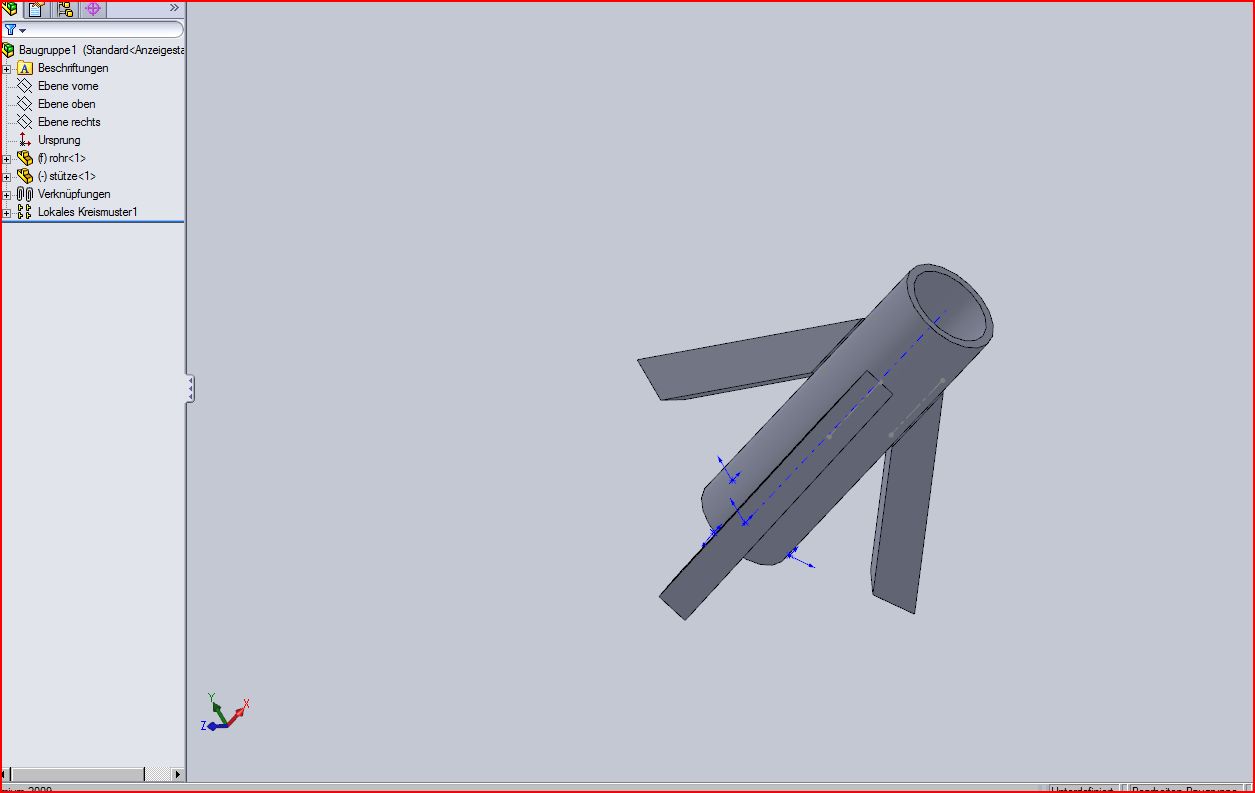

Hallo blubb22, anbei die Modelle zu Deiner Aufgabe. Du benötigst eigentlich nichts besonders, außer drei Verknüpfungen tangential an die Mantelfläche, dechungsleich an die Stirnfläche und noch deckungsgleich durch die Achse (oder Ebenen des Teils deckungsgleich). S. Modell. Sollte Dir weiterhelfen. MFG Robert Hess. Dateien als .txt in Version SW2009. ------------------
"Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
blubb22
Mitglied
azubi industreimechatroniker
Beiträge: 6
Registriert: 27.08.2009 Dell 1320
autodesk inventor 2008 prof
autodesk inventor 2009
solid works 2009
|
erstellt am: 09. Nov. 2009 18:15 <-- editieren / zitieren --> Unities abgeben:
Hey Ich danke euch das hat mich schon mal viel weitergebracht
Ich werde mal dransetzen und das bei meinem teil wie im muster probieren
Es ist schön zu sehen das es doch noch Leute gibt die einem weiterhelfen.
 mfg
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
