Hallo,
ich will mit solidworks 2009 ein genormtest rohr durchmesser 33,4 x 2,4 in verschiedenen winkeln, richtungen und an bestimmten lienen biegen.sprich auf der y-achse und z-achse biegen.
könnt ihr mir sagen wie ich da am besten schrittweise vorgehen soll und wenn es möglich wäre ein beispiel zeigen?
ich danke euch schon mal im vorraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo altölpunk,

Am einfachsten ist folgendes Vorgehen

- 3D Skizze mit dem Verlauf des Profils
- Ebene am einen Ende senkrecht auf das Ende der 3D Skizze erstellen
  (Endpunkt und Endlinie anwählen)
  Alternativ senkrecht zu einer Grundebene die Skizze beginnen
- Profil auf die entsprechende Ebene erstellen
- Das Profil der 3D Skizze entlang austragen

BTW: Um SolidWorks zu verstehen und optimal einzusetzen, ist ein Grundkurs eine
    gute Idee.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so wa mir ja alles klar bloß das problem an der ganzen sache ist das rohr aus der toolbox genommen habe. gibt es dafür auch eine möglichkeit auch dieses normteil zu biegen ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rohr.SLDPRT.txt

So richting unter Kontrolle hab ich die Funktion nicht, habs noch nicht hinbekommen, den Winkel und den Radius zu bestimmen, und die anderen Parameter frei zu lassen.

Beispiel liegt bei.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

2007ROHRBIEGEN.zip Rohrbiegen.jpg

Hi,

ich mache solche Aufgaben gerne mit "Schweißprofiltechnik" - Bahn schnell gezeichnet, Profil auswählen und frtig.
Und wenn ich an OCC denke, hat man ja gleich die Zuschnittliste.

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es sollte ein Rohr gebogen werden und nicht geschweißt! Außerdem wird bei der Methode die Schweißnaht nicht berücksichtigt, dass wird so nicht passen. Ich würde so etwas mit dem Routing-Modul aus dem Premium-Paket erschlagen, wenn vorhanden. Das hat den Vorteil, dass man die XYZ-Koordinaten ausgeben kann und anschließend diese Tabelle in einem Rohrbiegeprogramm importieren kann, womit man dann die entsprechenden Parameter auf die Zeichnung ausgeben kann.

Gruß, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, ist es auch möglich ein rohr entlang einer Spline zu zeichnen, bzw dieses mit der Schweißkonstruktion zu tun? Wenn ja wie gehts das, ich bekomme es nicht hin

Gruß Ch3fk0ch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich mach sowas als Strukturbauteil.
Achtung !
Segmente verschmelzen aktivieren
Gruss Jürgen

------------------
Ich will doch nur malen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von logocadsaurier:

Segmente verschmelzen aktivieren

---

Super, den kannte ich noch nicht.

Danke, Klaus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich glaube ich habe meine Frage falsch formuliert, ich möche einen Spline mit einem Strukturbauteil belgen.
SW macht dies aber nicht...

Gruß Ch3fk0ch

[Diese Nachricht wurde von Ch3fk0ch am 22. Jul. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

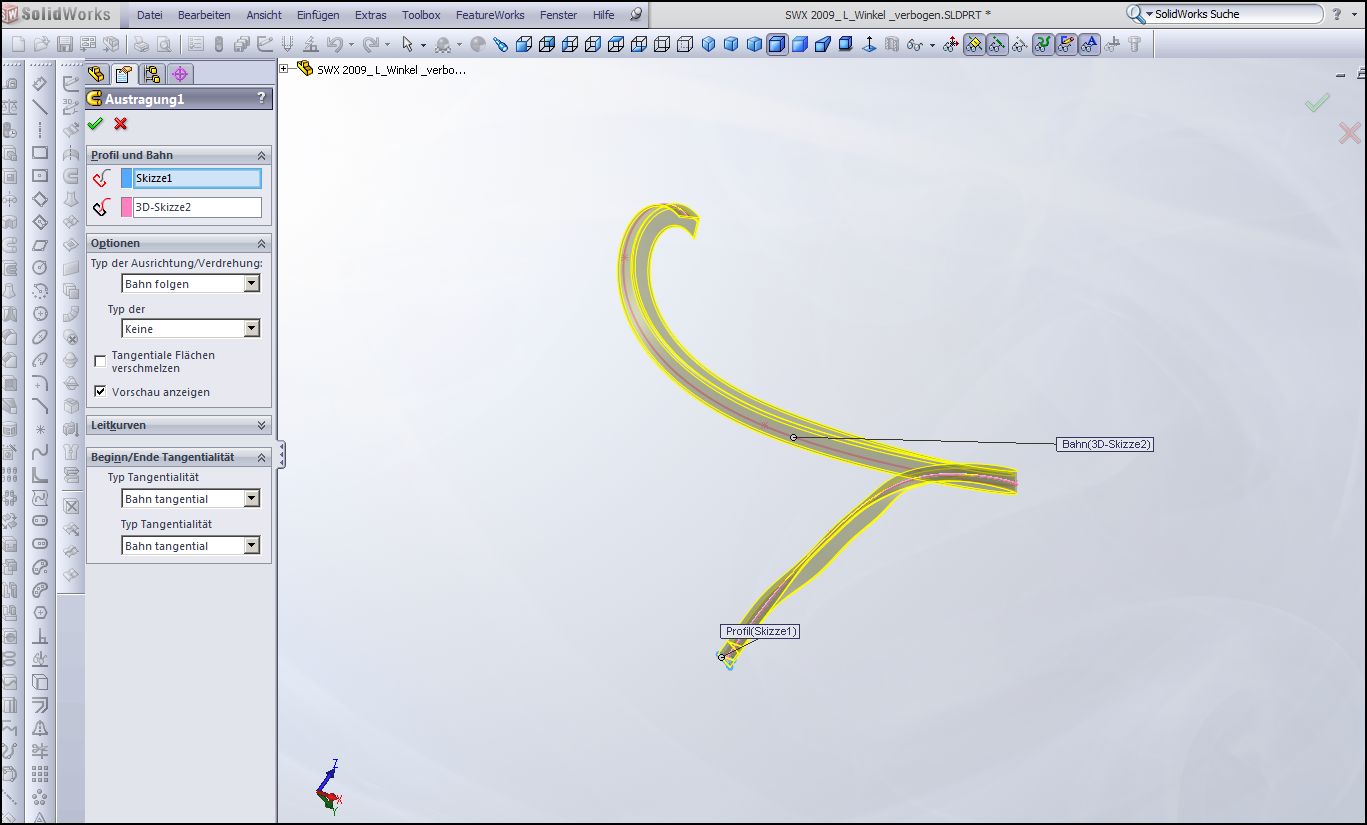

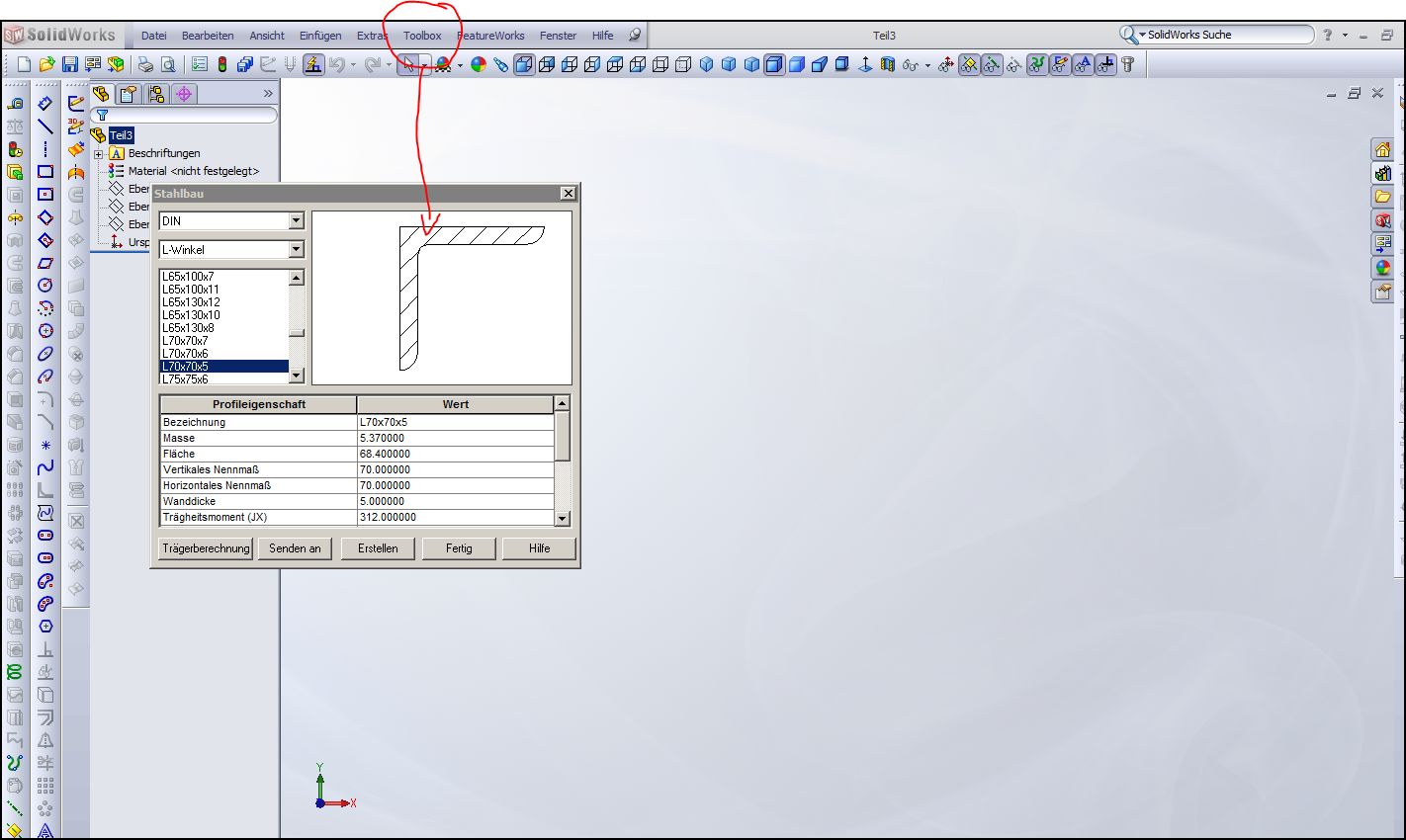

F2_018783_1.JPG F2_018783_2.JPG SWX2009_L-Winkelausgetragen.zip

Hallo ,

geht ganz einfach mittels Austragung!
(auch mit Profilen aus der Toolbox)

MfG
Andreas

Edit:
@Ch3fk0ch
Antwort bezieht sich auf Deine Fragestellung vor Edit
------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 22. Jul. 2010 editiert.]
