Thema: zwei Rohre zu einer Baugruppe und verschweißen (2986 mal gelesen)
|
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 30. Sep. 2009 20:09 <-- editieren / zitieren --> Unities abgeben:
Hallo miteinander, ich bin erst neu hier und habe prompt schon eine Frage. Mit Körpern kann ich schon relativ gut umgehen, aber jetzt wage ich mich an Rohre und komm abslout nicht weiter. Ich habe ein Rohr gezeichnet, wie ihr es in der Anlage seht. Ich möchte nun dieses Rohr zweimal in der Baugruppe aufrufen und in der Mitte an der geraden Strecke verbinden, so dass es aussieht wie ein X. Danach soll es an den Kontaktflächen verschweißt werden. Ich habe es irgendwie geschafft das es ausieht wie ein X, aber sicherlich mehr als umständig. Denke mal deshalb funktioniert es auch nicht mit dem verschweißen. Wäre super wenn mir jemand helfen könnte. Vielen Dank im Voraus... Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Sep. 2009 20:33 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
Hallo speedr1, erstmal herzlich Willkommen auf CAD.DE Du kannst Deine Rohre über Ebenen und Tangential verknüpfen und so zu einem X zusammensetzen! Verschweißen geht in einer Baugruppe nicht! Dafür bietet Dir SWX das Schweisskonstruktion Feature an (siehe auch Strukturbauteile) Übrigens mit einem Screenshot Deines Bauteil auf dem der aufgeklappte Featurebaum zu sehen ist oder Deiner als Zip mit Pack and Go gespeicherten Datei gibst Du uns aufschlussreichere Daten an die Hand ! Damit fällt Hilfe und Beurteilung des Problems wesentlich einfacher als mit einer PDF! MfG Krümmel ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 30. Sep. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 30. Sep. 2009 21:21 <-- editieren / zitieren --> Unities abgeben:
Ok, habe jetzt mal die Baugruppe und das Teil angehängt. Also ich habe es mit drei Tangential- und einer Parallelverknüpfung gelöst, dachte nur, dass es schöner und sauberer geht. Denn ich habe das Problem das man es noch seitlich an der Geraden verschieben kann. Wie kann man denn dann Bauteile verschweißen wenn nicht in der Baugruppe? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Sep. 2009 21:58 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Sep. 2009 22:12 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
|
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 30. Sep. 2009 22:15 <-- editieren / zitieren --> Unities abgeben:
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Sep. 2009 22:19 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
|
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 30. Sep. 2009 22:43 <-- editieren / zitieren --> Unities abgeben:
Ohje, und wieder einiges mehr gelernt. Saß jetzt bestimmt 4h vor den beiden Problemen und habe nur den kleinen Gedankenanstoß gebraucht. Vielen Dank für die prompte Hilfe, super Forum hier. Grüße aus dem Norden Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 30. Sep. 2009 22:49 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
|
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 01. Okt. 2009 13:13 <-- editieren / zitieren --> Unities abgeben:

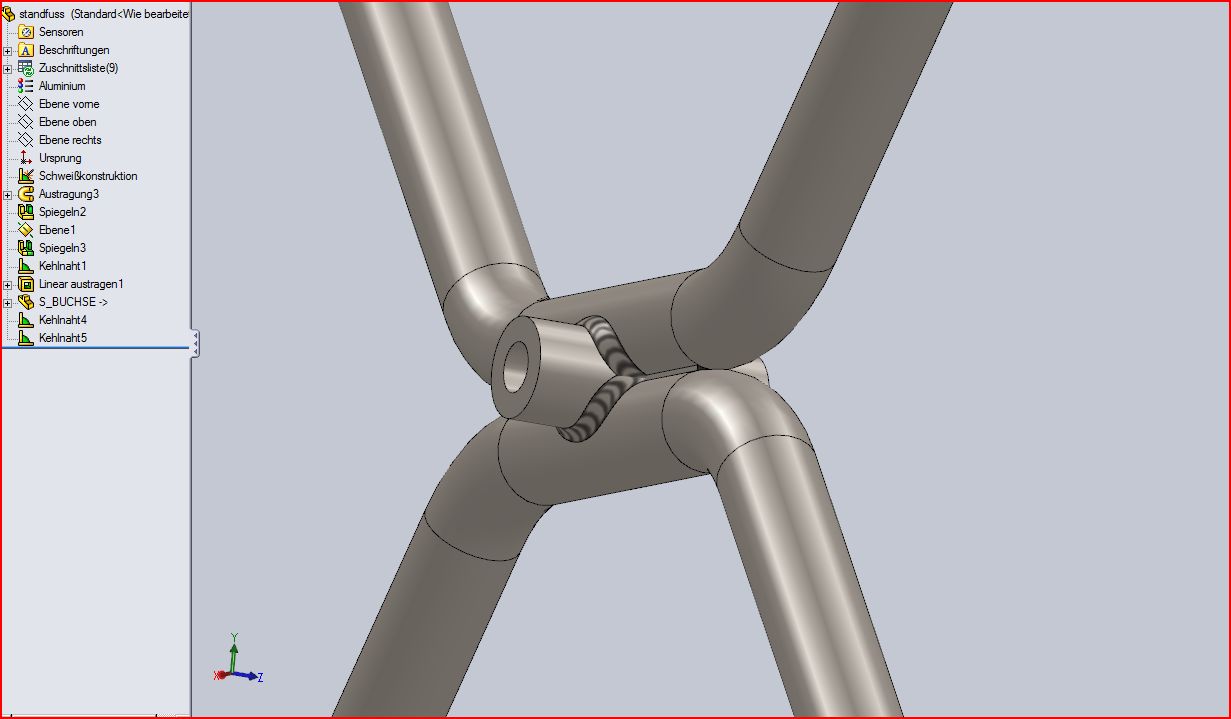

Hallo Krümmel, ich habe noch einmal eine grundlegende Frage. Ich habe nun in der Mitte eine Bohrung gesetzt und möchte dann dort eine Buchse einsetzen und verschweißen. Sicher muss ich nun die Buchse auch in dem Teil zeichnen. Zum Fertigen brauche ich ja diese Buchse als ein Extra Teil für sich allein. Wenn ich nun in dem Teil mit dem verschweißten die Buchse ändere, ändern sich ja leider nicht automatisch die Maße in dem Einzelteil von der Buchse. Vielleicht verstehst du gerade mein Problem. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess Ehrenmitglied V.I.P. h.c. Maschinenbautechniker
Beiträge: 2533 Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM, nVidia Quadro K4100 - 4 GB SolidWorks 2015 - SP5, SW2016 - SP2 SWX seit 1998
|
erstellt am: 01. Okt. 2009 13:17 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
Hallo, modelliere Deine Buchse als Einzelteil und füge sie in das Schweiß-Teil ein. Dort kannst Du es an der entsprechenden Stelle geometrisch verknüpfen. Ist so wie in der BG, wenn Du Deine Teile über die Heftklammer verknüpfst. Es ändert sich alles durchgängig. MFG Robert Hess. ------------------ "Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Okt. 2009 13:29 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
|
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 01. Okt. 2009 14:02 <-- editieren / zitieren --> Unities abgeben:
Ah super vielen besten Dank für dich schnelle Antwort. Man siehe auch, wenn man gleich das Häkchen bei Verschieben-Dialog einblenden setzt geht das alles wie von allein. Aber weiterhin glaube ich, dass ich noch eine Menge lernen muss, wenn es um Runde Teile geht. Wie kann man nun eine Schweißnaht setzen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Robert Hess Ehrenmitglied V.I.P. h.c. Maschinenbautechniker
Beiträge: 2533 Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM, nVidia Quadro K4100 - 4 GB SolidWorks 2015 - SP5, SW2016 - SP2 SWX seit 1998
|
erstellt am: 01. Okt. 2009 14:48 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
Solange das Thema "Schweißen" mehr Schlecht als Recht gelöst ist (egal ob in der BG als Baugruppen-Feature oder als Schweißteil/Multibody, wo es ein wenig besser funktioniert) würde ich die Schweißnähte nur in der Zeichnung als normgerechte Darstellung erstellen. Es wäre natürlich super, wenn man sie praxistauglich Modellieren könnte und dann auch alle Schweißnäht-Symbole (wie die Maße) automatisch in die Zeichnung eingefügen könnte (das automatische Einfügen der Symbolein der Zeichnung geht ja). Aber solange warte ich damit. Auch wegen der Performace. MFG Robert Hess. ------------------ "Wir haben doch keine Zeit". Doch. Die muß man sich manchmal nehmen um Vorwärts zu kommen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 01. Okt. 2009 15:25 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
Zitat: Original erstellt von Robert Hess: .... Auch wegen der Performace.MFG Robert Hess.

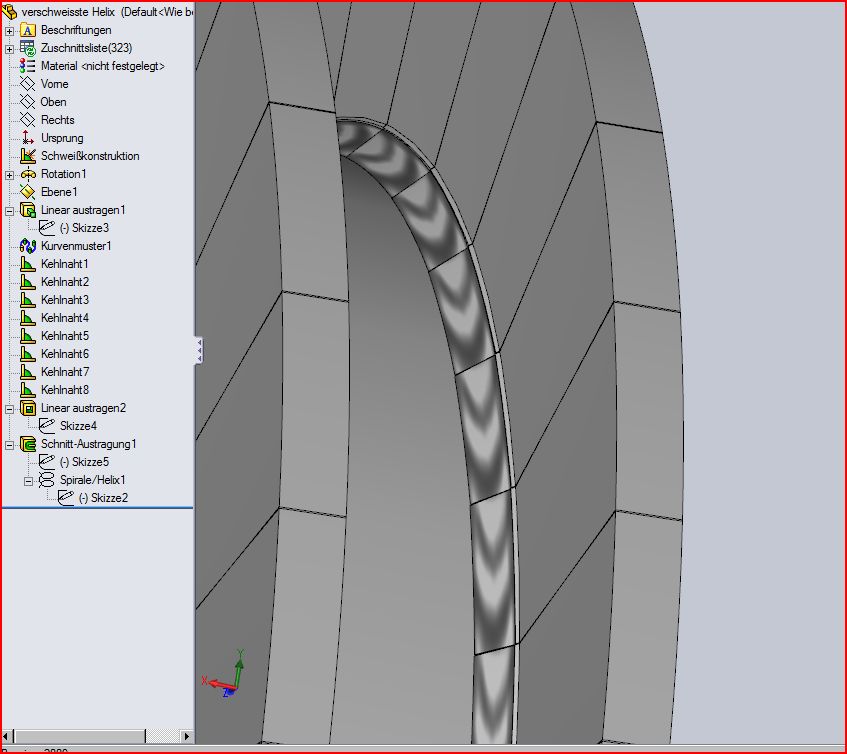

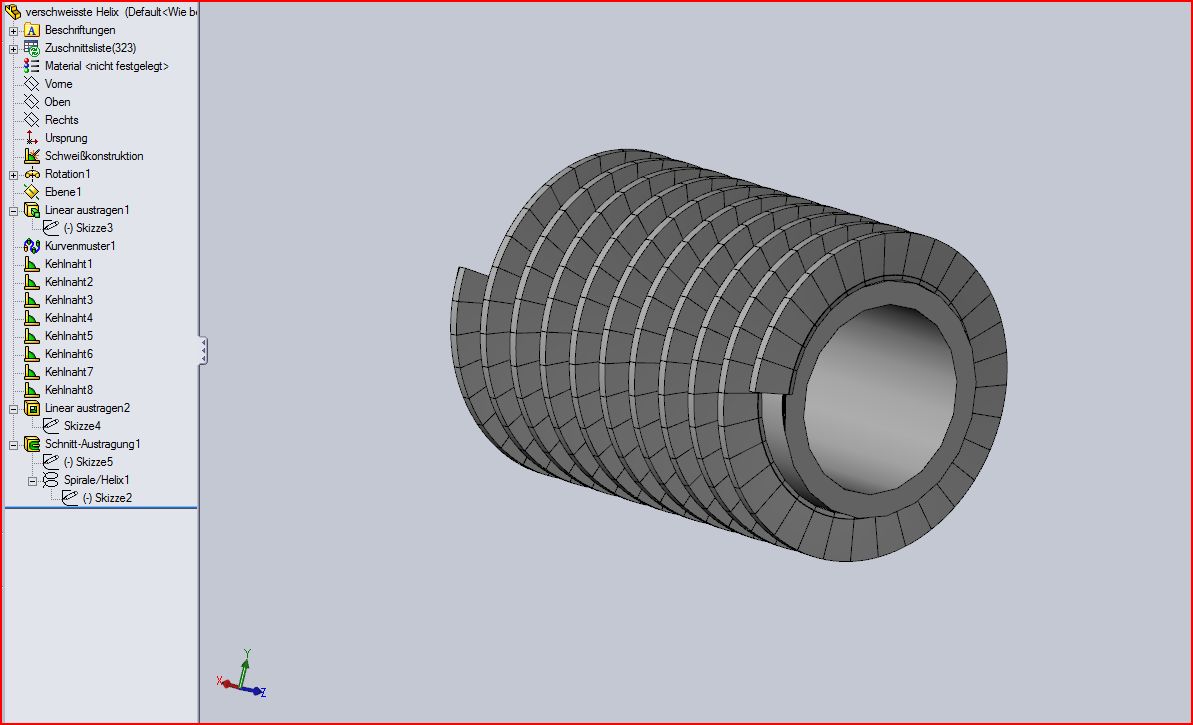

Schweißnähte + KRÜMMEL´S [ ] Gewinde, alles entlang einer Helix verdreht.
G. thomas ------------------ Rethorischer Satz : KRÜMMEL, nicht KRÜMEL - Du Depp! [Diese Nachricht wurde von myca am 01. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 01. Okt. 2009 17:43 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1

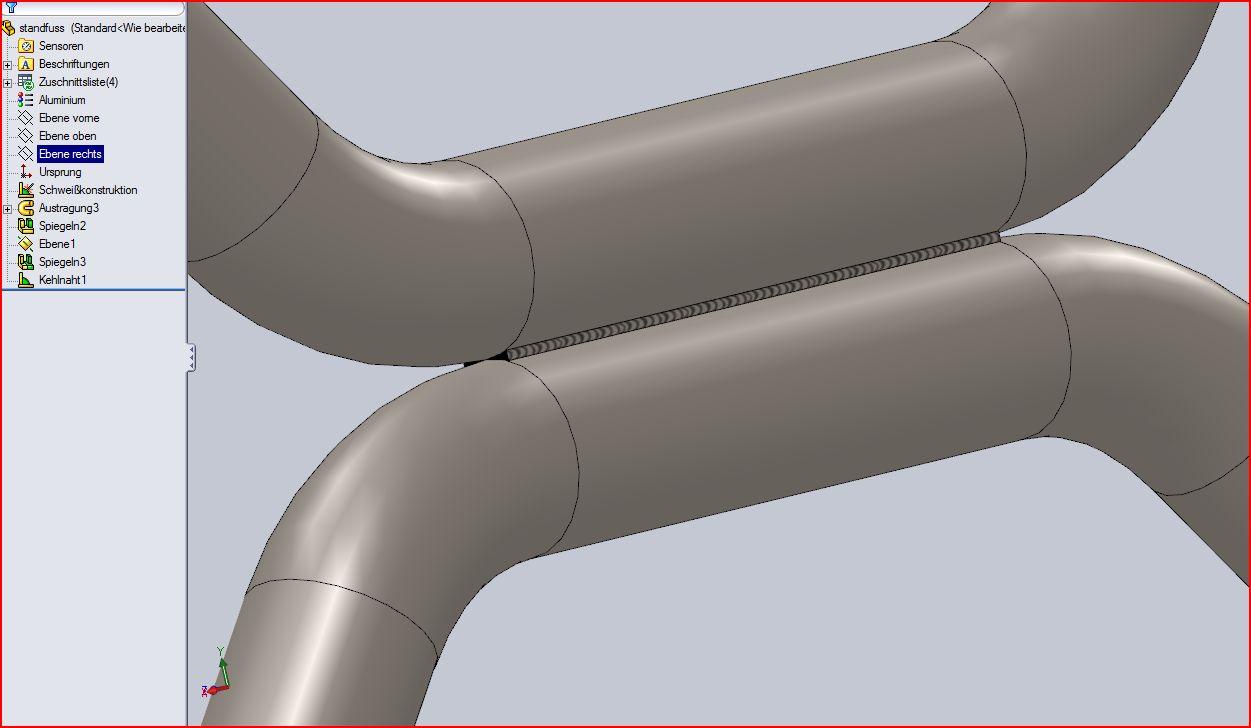

Hallo, klick auf das Schweißnaht Feature_dann zu verschweißende Flächen auswählen_Nahtgröße auswählen Haken drücken und gut! Gibts Probleme ? (Dein zweiter Upload hat den gleichen Stand wie gestern) MfG (@Thomas) Krümmel ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 01. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
speedr1 Mitglied
Beiträge: 9 Registriert: 30.09.2009
|
erstellt am: 01. Okt. 2009 18:43 <-- editieren / zitieren --> Unities abgeben:
Ich habe einmal versucht die Buchse weiter hindurch zu schieben und siehe da, es geht. Nur ist das nicht die feine Art Glaube ich muss die Buchse dann ohne Schweißnaht in das Teil einfügen. Gruß [Diese Nachricht wurde von speedr1 am 01. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 01. Okt. 2009 18:53 <-- editieren / zitieren --> Unities abgeben: Nur für speedr1
Hallo, Dein Bauteil wird in bearbeitetem Zustand dargestellt Wo keine 3er Naht hinpasst passt sie nu mal nicht hin! Also entweder Nahtgröße verkleinern oder später überfräsen! MfG Krümmel ------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
