Moin, ich habe ein Problem. Wie ihr auf dem Angehängen Bild sehen könnt, möchte ich eine Feder zeichnen. Es ist ein 20mm breites Blech was 11 mal umwickelt ist. Am ende ist es 20mm eingeknickt wie man sieht. Ich habe bereits mit der Spiral Funktion schon eine Spirale gezeichnet. Allerdings kann ich sie irgentwie nicht extrudieren wie auf dem Bild zu sehen. Wisst ihr wie ich da vorgehen muss? Stehe auf dem Schlauch.

Martin

------------------
Building the future and keeping the past alive are one and the same thing.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechumwicklung.zip

Hi,
du mußt erst eine Helix erstellen. Dann am Ende der Helix eine Ebene auf den Endpunkt normal zur Helix erstellen.
Auf dieser Ebene erstellst du dann deine Skizze zum Austragen, was du dann letzlich durch den Befehl Aufsatz / Basis austragen auch machst.

Wie man das allerdings aus einem "echten" Blechfeature mit dazugehöriger Abwicklung hinbekommt, kann ich dir leider nicht sagen.

Die Lösung würd mich allerdings schon interessieren...
Greetz

------------------
In der Windows registry rumzuschreiben ist wie im Dunkeln im gut besuchten Schwimmbad auf Karpfen zu schießen - was du treffen willst trifft man nicht und die Chance was falsches zu treffen ist hoch.
- frei nach ibash

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

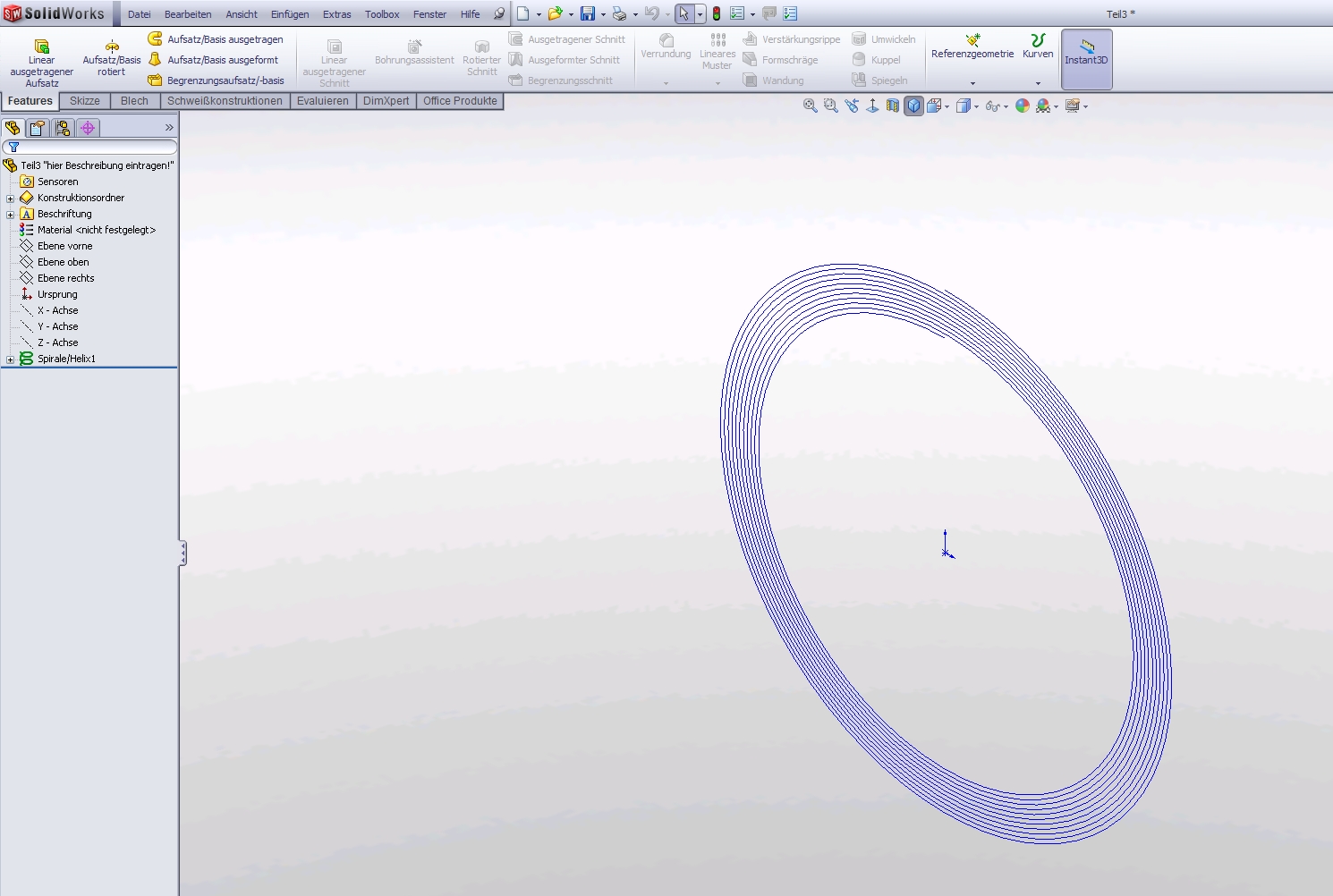

K, ich versuchs. Allerdings muss die Spirale, also die an der ich dann lang Austrage, auf einer Ebene sein um das hin zu bekommen was ich haben will.

------------------
Building the future and keeping the past alive are one and the same thing.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hier ich würde diese Spirale gerne austragen mit einer Wanddicke von 0,75mm.

------------------
Building the future and keeping the past alive are one and the same thing.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Solidmaddin,

versuchs mal so weiter:

-Skizze parallel zu der Spirale öffnen
-Spirale mit "Elemente übernehmen" in die Skizze übernehmen
-zweite Ebene parallel zu der ersten Skizze erstellen
-dort mit einer Skizze die Elemente der Spirale ebenfalls übernehmen
-Blech mit dem Feature "Ausgeformtes Blech" erstellen

Dann klappts sogar mit der Abwicklung...

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spiralfeder.SLDPRT.txt

Hallo.

Ich habe ein Modellierungsbeispiel angefügt. Im wesentlichen habe ich eine Spirale, 2 Skizzen, in denen ich diese übernommen haben, und dann noch eine "ausgeformte Biegung". Fertig!

(Einfach die Dateiendung.txt entfernen)

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

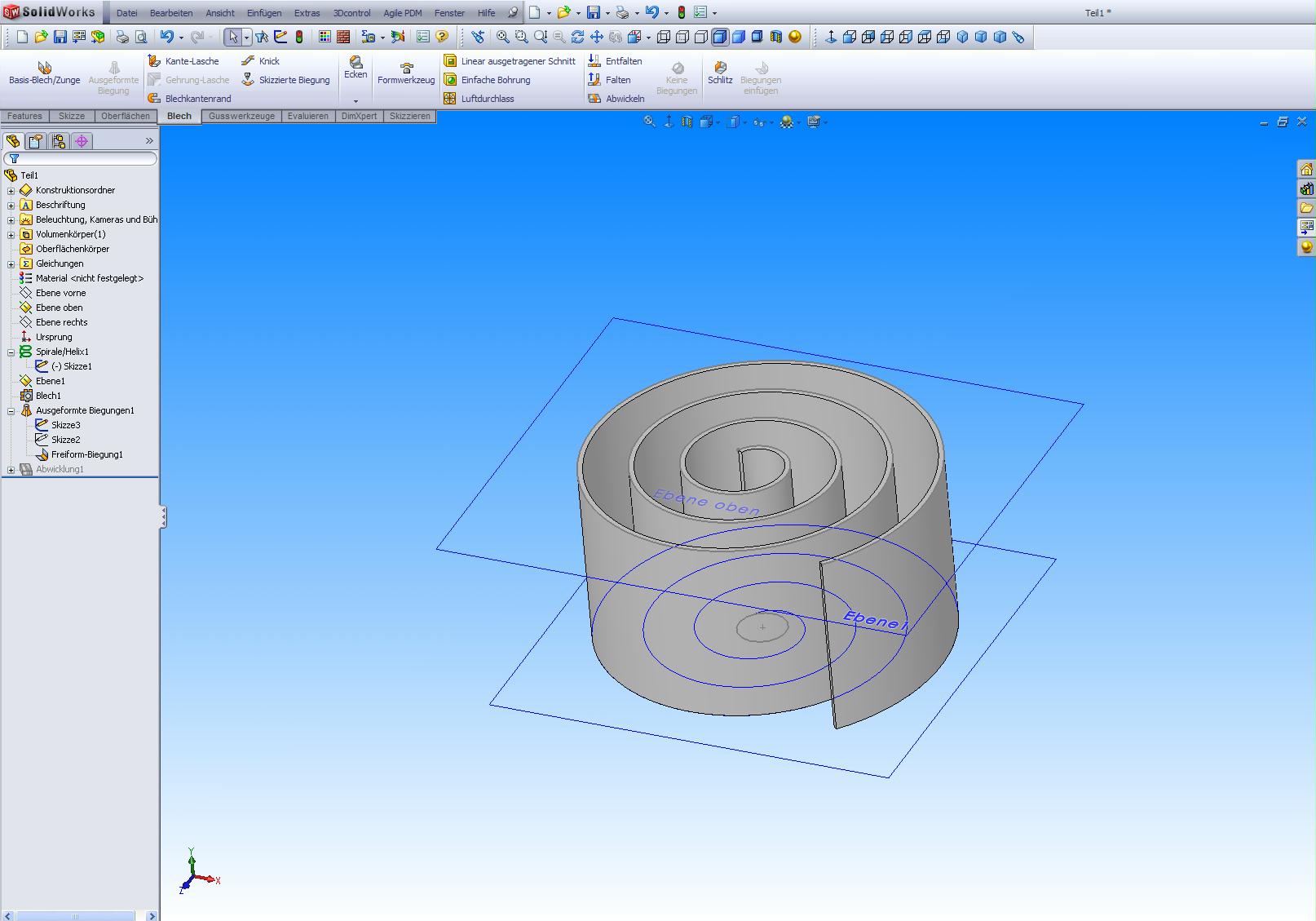

Bild dazu:

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ha, schneller...
Aber Heiko hat das Modell mit dabei, also Punkt an ihn...

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Cool, super danke euch beiden!

------------------
