Hallo

Mag jetzt etwas einfältig klingen aber ist mir bisher nie aufgefallen.
Kann man in Solidworks nur in einer Richtung projizieren?
Ich meine eine Kurve auf einer Fläche. Gibts hier nur die Möglichkeit die Kurve in einer Richtung (Bspw. in Z richtung oder sontige Achse)? Was wenn die Fläche auf einmal Parallel zur Achse verläuft?

Gruss Marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Um die Frage anders zu stellen.. Wie kann ich eine vorhandene bereits erstellte Kurve senkrecht auf eine Fläche Projezieren.

Skizze auf Fläche projeziert => ergab eine 3DKurve
diese 3D Kurve möchte ich auf eine weitere Fläche projezieren. Aber nicht entlang einer Richtung sondern senkrecht.

GRuss Marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marques,
so richtig schlau bin ich aus deiner Frage nicht geworden.

Erstens
Von welcher Kurve sprichst du?
Gleichungsgesteuerte Kurve
Zusammengesetzte Kurve
Kurve durch XYZ Punkte
Kurve durch Referenzpunkte

Bei ersterer z.B. kann die ganz klar auf eine Ebene gelegt werden.
Außerdem denke ich, dass du durch hinzufügen von Beziehungen und Maßen deine Skizze voll definieren können müsstest.

Stell doch mal dein Part hier rein, oder mach wenigstens ein Foto.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Er meint z.B. eine 3D Kurve auf eine Fläche/Oberfläche/Ebene - das geht glaube ich nicht. Man kann die 3D-Skizze ( oder daraus enstandene Kurve) nicht auswählen.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Obuloersatz.rar

Hallo Andi

Ich kann die Datei nicht hochladen, also hab ich mal rasch eine ersatzkontur erstellt.

- Die Neutrale Skizze besteht aus einer 2D Skizze mit nen Spline drin.
- Die Neutrale Skizze wird auf die erste Fläche projiziert entlang einer Richtung( in diesen Fall Y) Daraus entsteht eine 3D Kurve.
- Diese Kurve soll dann auf die Endfläche projiziert werden aber eben nicht in einer Richtung so wie in der Datei angezeigt sondern senkrecht zur Endfläche.

Weiss nicht wie ich es besser erklären soll.

Gruss Marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo Thomas

Auswählen kann man sie schon, habs aber auch nur über eine 3DSkizze geschafft (Siehe Datei). Es scheitert wirklich nur an der Projektionsart glaub ich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Marques,
jetzt wird es schon klarer.
Auf diesem Gebiet bin ich leider wenig bewandert.
So wie es aussieht, lässt sich die Richtung in deiner Projizierung nicht beeinflussen.

Da ich SW2009 habe und du SW2008, macht es keinen Sinn, dass ich dir meine Datei zurücksende.

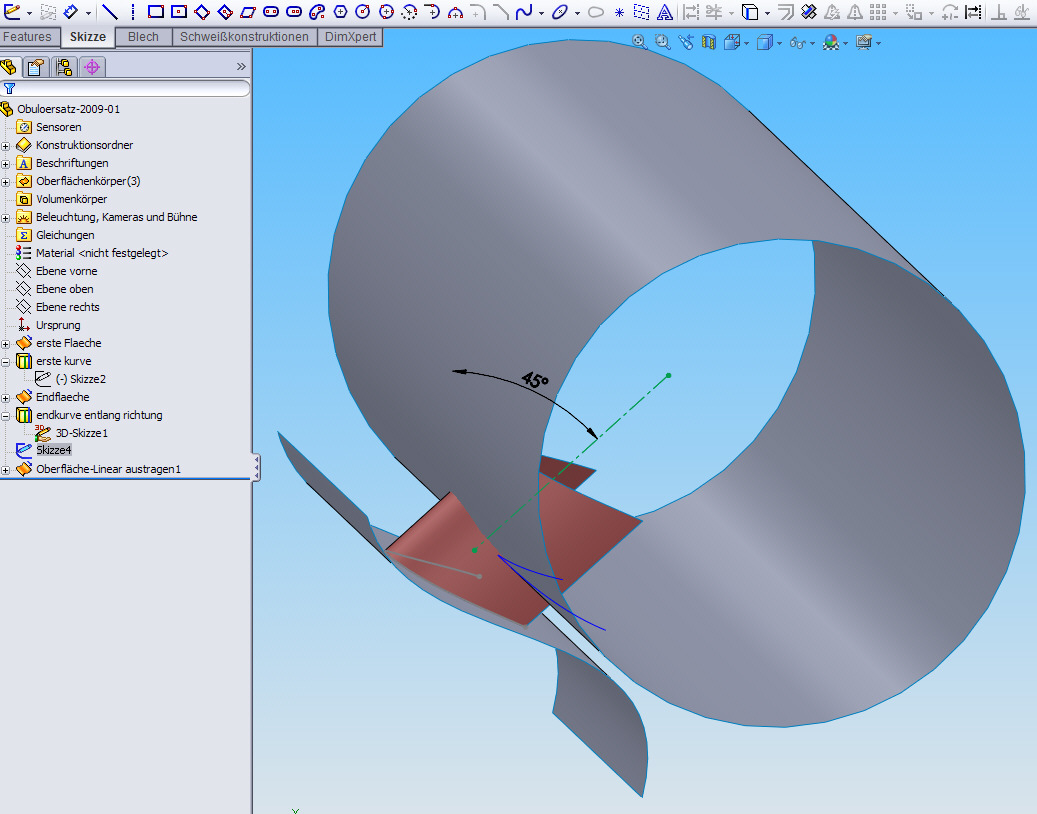

Deshalb habe ich ein Bild gemacht.
Zuerst habe ich eine neue 2D-Skizze auf die Ebene rechts erzeugt und eine Linie vom Mittelpunkt deiner Endfläche und per Winkel bemasst.
Anschließend habe ich eine neue Oberfläche mit deiner 3D-Skizze1 erzeugt und meine Linie als Richtung verwendet. Jetzt lässt sich über den Winkel eine beliebige Projektion erzeugen.

Wenn du die neue Oberfläche (nicht wie ich im Bild) nur bis zum Zylinder austrägst, kannst du anschließend die entstehende Kurve anklicken und per neuer 3D-Skizze auf deinen Zylinder übertragen. Nun nur noch meine Oberfläche ausgeblendet und du hast was du willst.

Vielleicht ist dies ein neuer Ansatz für dich um weiter zu machen.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

[Diese Nachricht wurde von Andi Beck am 12. Jul. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo noch mal,

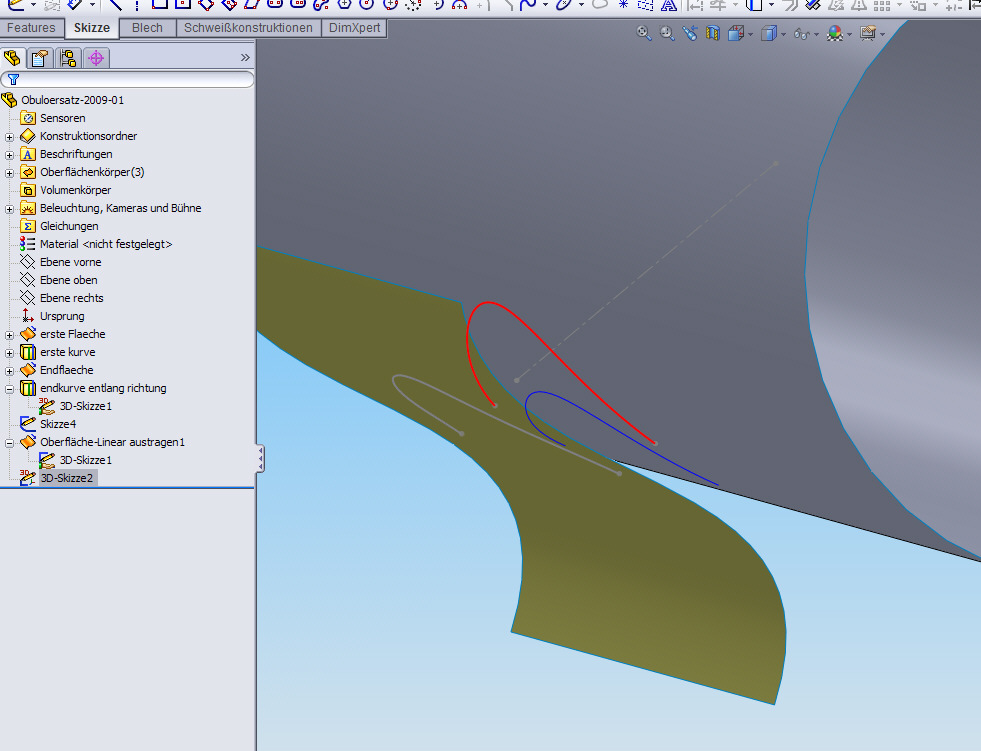

anbei die Erweiterung, und es hellt sich auf.

Bis dann,

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andy

Danke für deine Mühen. Aber das ist eigentlich auch nur "entlang einer richtung" oder? Muss mal schauen ob ich heute aufs CATIA kann. Dann bau ich das mal so auf wie ich haben möchte. Eventuell erkennt dann jemand ne Lösung für SWX.
