Hallo,

ich muss von einer Baugruppe eine Explossionszeichnung machen
das blöde ist, mein Koordinatensystem ist schief und alle Teile
werden in die Schräge gezogen. Ich hab schon ein neues erstellt
weiss aber nicht wie ich das Primäre (unten links im Bild) aus-
richten kann?

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ryan,

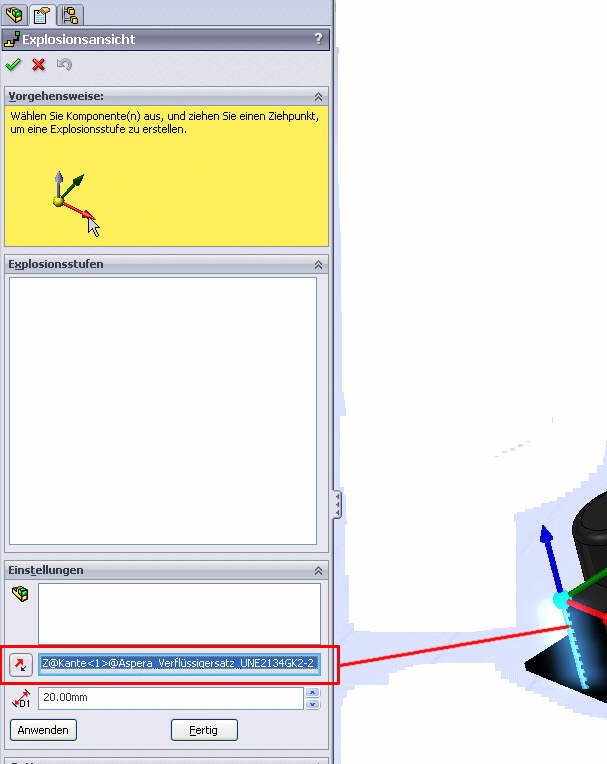

Du kannst in einer Explodarstellung selbst bestimmen in welche Richtung bzw Achse gezogen werden soll! (s.Bild)
2 Möglichkeiten:

- Bei gedrückter Alt Taste die gelbe Kugel der Triade auf eine lineare Kante ziehen(Ein Teil muss bereits gewählt sein)
- Klicke im FeatureManager der Explodarstellung in das Fenster "Explosionsrichtung", anschließend auf eine lineare Kante

Gruß Marco

------------------
Papa 2005 u 2007
Gib jedem Tag die Chance, der schönste Deines Lebens zu werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

danke hat funktioniert. Gibt es aber trotzdem die Möglichkeit
das Koordinatensystem wieder auszurichten?

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,

wenn Du beim erstellen der BG einfach ins Leere klickst
wird Dein Teil irgendwie eingefügt und darauf baut sich
alles weitere auf!
Du kannst aber nachträglich die Fixierung Deines ersten Bauteils aufheben
und es mit den Standartebenen der BG verknüpfen
und so Deine Ausrichtung anpassen.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Krümmel,

ich hab die Fixierung aufgehoben,
das war aber nicht die des ersten Teils.
Mein erstes Teil war nämlich rund,
und alles hat sich um das Teil gedreht.
Deshalb hab ich ein anderes Fixiert. Und
das war der Fehler.
Jetzt hab ich ein Quadratisches Teil
mit einer Ebene verknüpt, jetzt hat es
aber irgendwie den Grossteil der Teile
und Normteile durcheinander geworfen.

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

[Diese Nachricht wurde von Ryan12 am 21. Jun. 2009 editiert.]

[Diese Nachricht wurde von Ryan12 am 21. Jun. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Gibt es aber trotzdem die Möglichkeit
das Koordinatensystem wieder auszurichten?

---

Im Prinzip, in dem du das erste (üblicherweise fixierte) Teil deiner Baugruppe richtig ins Koordinatensystem setzt. Alles andere ergibt sich (je nach dem , wie du deine Teile verknüpft hast)

Ich ahne, wo es herkommt.... du hast die Teile/BG im Kontext einer anderen Haupt-BG aufgebaut und in dieser Haupt-BG wurde das Koordinatensystem definiert und in dieser Haupt-BG sind die Teile  auch platziert.

• Du verschiebst die Teile im Featurebaum aus der Unterbaugruppe in die Hauptbaugruppe (Unterbaugruppe hast du in einem eigenen Fenster offen)

• Unterbaugruppe aus der Hauptbaugruppe löschen

• Im Fenster der Unterbaugruppe ein Teil einfügen uns so ausrichten, dass dein Koordinatensystem passt

• Die Unterbaugruppe wieder in die Hauptbaugruppe einfügen und mit der Hauptbaugruppe korrekt verknüpfen. Ein Teil hast du jetzt wohl doppelt an einem Ort.

• Das Teil, das nicht Bestandteil der Unterbaugruppe ist, aus der Hauptbaugruppe löschen.

• Jetzt wieder alle relevanten Teile aus der Hauptbaugruppe im Featurebaum in die Unterbaugruppe zurück schieben


Fertig.. du hast eine nahezu wie vorher verknüpfte Unterbaugruppe, die ein korrektes eigenes Koordinatensystem hat.

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Günter,

nochmal um Missverständnisse zu vermeiden: Ich hab als erstes Teil ein Drehteil in die Baugruppe, und dann nach fünf weiteren Teilen hab ich die fixierung des Drehteils aufgehoben und ein Quadratisches Fixiert. Dadurch wurde die Ausrichtung zum Koordinatensystems schief. Danach hab ich alle anderen Teile eingefügt und die Inteligenten Verbindungselemente eingefügt. Und um mir Arbeit zu ersparen hab ich ein paar der Teile und der Inteligenten Verbindungselemente in Lineare und Kreisförmige Komponentenmuster gesetzt. Als ich nun die fixierung des neuen Fixierten Teils aufgehoben hab kam sofort eine Fehlermeldung und ein paar der Inteligenten Verbindungselemente wurden aus der restlichen Baugruppe geworfen. Dann hab ich ein Quadratisches Teil mit einer Ebene verbunden und ein Grossteil der restlichen Elemente sind ebenfalls rausgeflogen.

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,

wenn Dir bei der Aktion die BG um die Ohren fliegt war sie
nicht voll definiert!
Da kann ich nur sagen,erst mal überprüfen wie Deine Verknüpfungen angelegt sind!
Hast Du die Verknüpfungen der BG auf Dein erstes Bauteil bezogen?
Oder manche mit den BG Ebenen verknüpft?
Wenn , dann tödliche Mischung und mit Arbeit verbunden!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 21. Jun. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochmal Hallo

ein Drehteil hat genauso Ebenen wie alle anderen auch!
Dann eben Ebenen mit Ebenen verknüpfen bis es passt!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich baus nochmal zusammen, und beim nächsten mal mach ich gleich richtig.

Ich will jetzt zwar nicht meckern, aber bei Inventor kann ich die eine
Baugruppe mit drei klicks neu ausrichten.

Was solls, aus fehlern lernt man.

Danke an alle und noch ein schönes Wochenende.

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

das geht mit SWX auch
Wenn man analog ein paar Kleinigkeiten beachtet
Siehe oben.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Krümmel,

das mit den Ebenen hab ich versucht, aber da wirft es mir auch alles auseinander.

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,

Zitat:

---

Wenn , dann tödliche Mischung und mit Arbeit verbunden

---

Es ist wie es ist!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ryan,
nur mal zum Verständniss.
Wenn du z.B. ein Einzelteil nimmst und es in eine neue Baugruppe einfügst, mache zuerst einen Klick auf den Ursprung der Baugruppe. Damit wird sofort dein Teil automatisch mit den Ebenen wie in dem Einzelteil ausgerichtet und in der Baugruppe fixiert, und somit ist es egal, ob es rund oder eckig ist.

Also nur ein Klick, und fertig.

Die folgenden Teile verknüpfst du nach Wunsch, möglichst über Ebenen, dann Flächen usw..

Bis dann,  Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andi,

ich hab bisher noch die Teile mit ebenen verbunden. Ich verknüpfe immer Fläche Deckungsgleich auf Fläche oder Bolzen Konzentrisch in Löcher.

Selten das ich andere Verknüpfungen benutze. Und eigentlich müsste das auch ausreichen.

Gruss Ryan

------------------
Solid Works 2009 Standard
CPU: e6600 3,2GHz
Graka: ATI HD 4850

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

und wenn Du Dein erstes Bauteil so eingefügt hast (    Andi)
Dir aber die Ausrichtung nicht passt.

Siehe oben

Fixierung aufheben_und über Ebenenverknüpfung
Vorne Oben Links  (Rechts)

Nach eigenem Gusto definieren!

MfG
Krümmel

(wenn Deine BG voll definiert ist folgt die komplett der neuen Ausrichtung)!

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 21. Jun. 2009 editiert.]
