Thema: Lichte Fläche (1897 mal gelesen)
|
alexa cfd
Mitglied
Dipl.-Ing. Verfahrenstechnik, CFD
   Beiträge: 22
Registriert: 16.04.2009
|
erstellt am: 04. Jun. 2009 15:07  <-- editieren / zitieren -->   Unities abgeben:

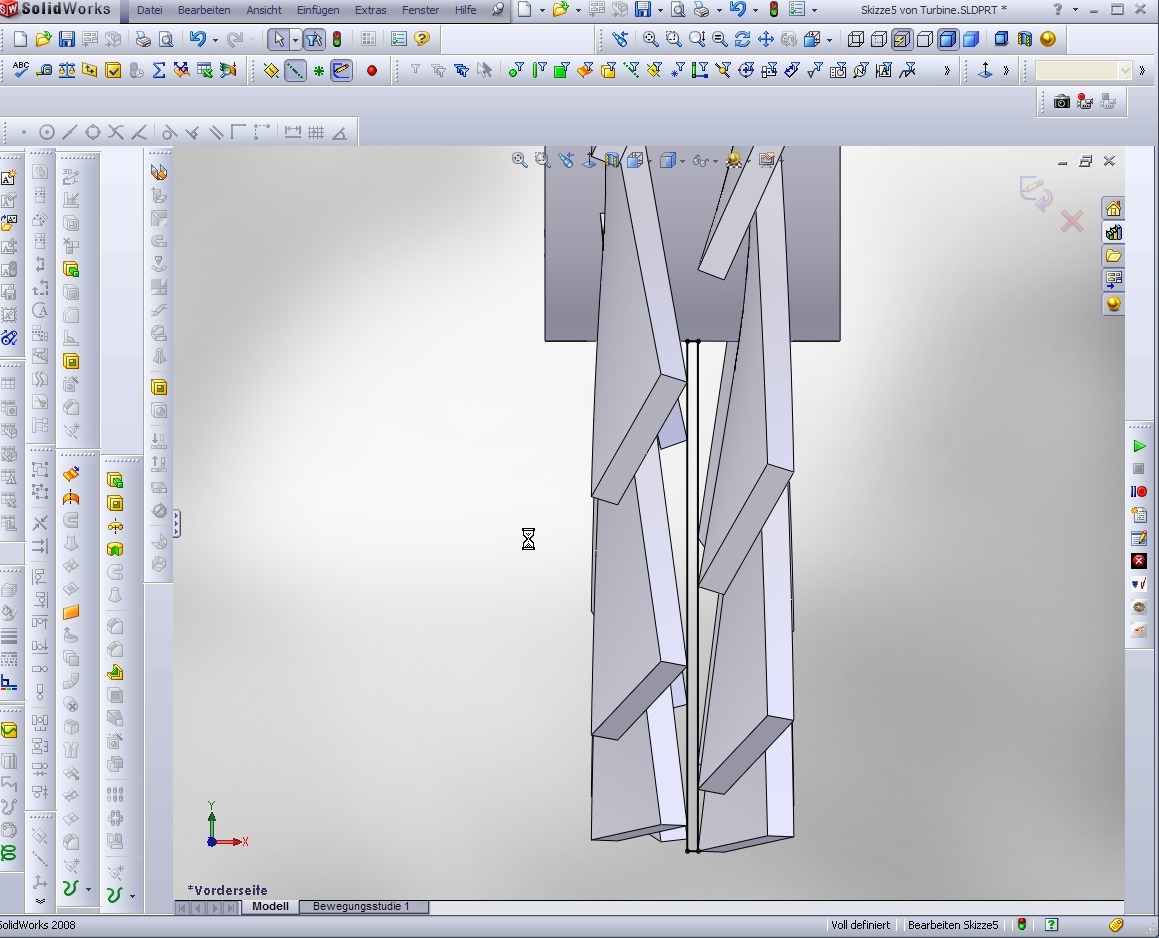

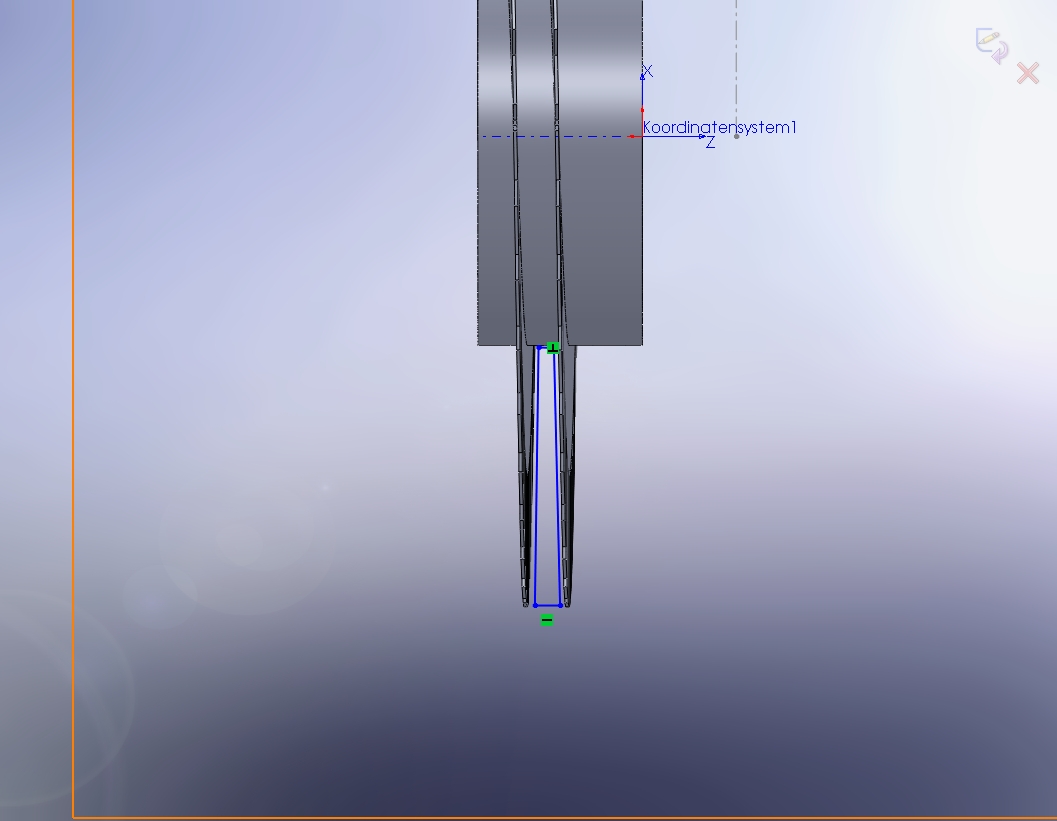

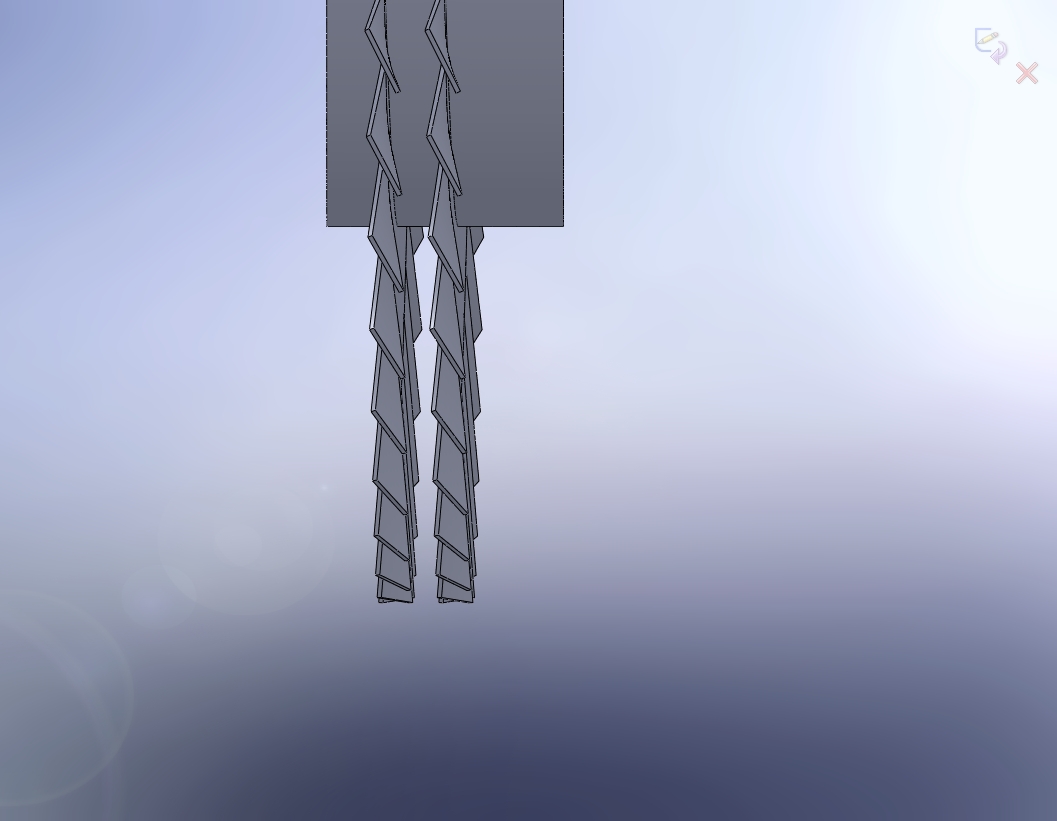

Hallo zusammen, ich benötige von mehreren änlichen Modellen einen Teil der lichten Flächen ("freier Strömungsquerschnitt"). Ich habe zur Verdeutlichung eine Zeichnung angehängt. Im ersten Bild habe ich den betreffenden Querschnitt mit einem Rechteck markiert. Ich habe schon darüber nachgedacht die Kanten auf eine Skizze zu projezieren. Leider ist es nicht möglich die gesamte Geometrie, bzw. den benötigten Ausschnitt so einfach zu projezieren. Ich müsste jede Kante einzeln projezieren, und es sind doch ganz schon viele Kanten. Kennt jemand vielleicht eine "elegantere" Lösung? Vielen Dank
Alexa
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 04. Jun. 2009 15:38 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd
 Hi Alexa, ich will Dir nicht ins Werk fuschen, aber Deine "Turbine" dreht sich ja und dem zu Folge der freier Raum ist ein Rechteck (ohne Zacken). G.  thomas ------------------
 [Diese Nachricht wurde von myca am 04. Jun. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alexa cfd
Mitglied
Dipl.-Ing. Verfahrenstechnik, CFD
Beiträge: 22
Registriert: 16.04.2009
|
erstellt am: 04. Jun. 2009 15:54 <-- editieren / zitieren --> Unities abgeben:
|
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 04. Jun. 2009 15:57 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd
|
R. Frank
Mitglied
Dipl-Ing. (BA) Masch.-Bau
Beiträge: 1287
Registriert: 11.10.2004 SWX 2014 SP 5.0
PDMWorks Enterprise 2014
FlowSimulation 2014 SP 5.0
Simulation 2014
|
erstellt am: 04. Jun. 2009 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd
Hallo Alexa. Was gehen müsste:
Im Einzelteil eine sehr dünne Platte mittig austragen und dann
mittels boolschen Operationen die Differenzfläche ermitteln. Falls Du eine Baugruppe hast natürlich erst als Einzelteil speichern. Hoffe, Du kannst mir folgen. Roland  [Edit] Nicht vergessen: bei der Feature-Definition der Platte den
haken bei "Ergebnis verschmelzen" herausnehmen, sonst geht es nicht !
[\Edit] ------------------
-------------------
Keine Homepage ... [Diese Nachricht wurde von R. Frank am 04. Jun. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 04. Jun. 2009 17:31 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd
Hi Alexa, habe ein Paar Sachen ausprobiert - am Ende angekommen festgestellt: interessante Kanten (mit STRG in der Skizze) anklicken und über Kanten-Übernehmen die "Kontur" erzeugen.  G. thomas ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Tide
Moderator
-

Beiträge: 4999
Registriert: 06.08.2001 Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)
|
erstellt am: 04. Jun. 2009 18:00 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd
Hallo Alexa, vielleicht hilft Dir der Umweg über eine Zeichnung. Du könntest eine Zeichenansicht in Blickrichtung erzeugen und diese als dwg bzw. dxf exportieren. Mit einem Import (in Zeichnung oder Teil) hast Du auf alle Fälle den 'Querschnitt' nach dem Du suchst. Vielleicht gibt's aber auch noch 'ne bessere Lösung... Grüße,
Ralf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Baumjäger
Mitglied
CAD/PDM Administrator
Beiträge: 339
Registriert: 21.06.2006 SW2017 - S5.0
AutoCAD Mechanical 2018
Win10
Intel Xeon E3-1240 V2 3,4GHz
16GB RAM
NVIDIA Quadro 4000
|
erstellt am: 05. Jun. 2009 07:58 <-- editieren / zitieren --> Unities abgeben: Nur für alexa cfd

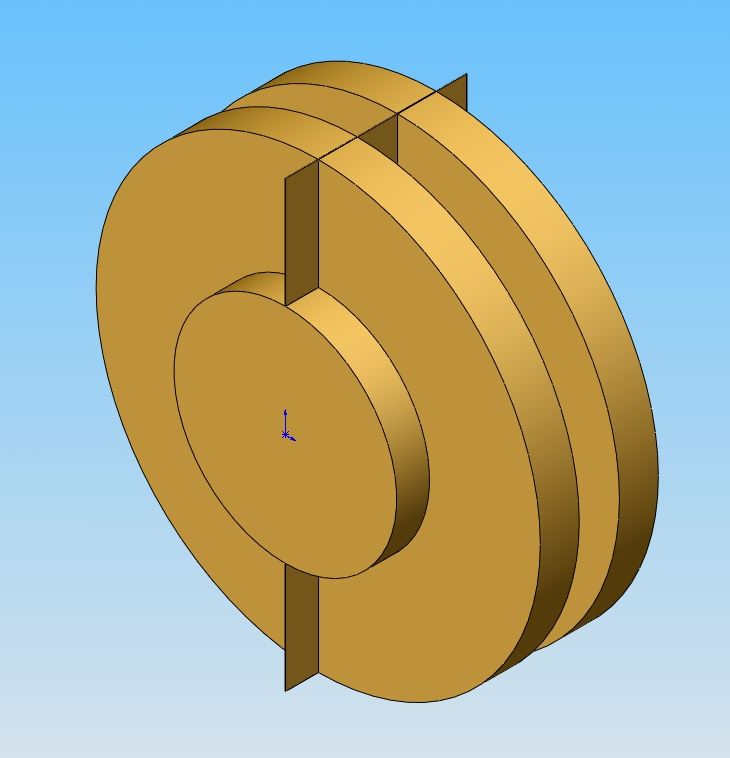

Moin, Habe auch noch eine Idee, die vllt. funktionieren könnte. Über eine boolsche Operation (Feature "kombinieren") eine differenz erzeugen (Feature über alles drüber legen, dann das eine vom anderen abziehen), und dann das Volumen des übrigebliebenen Materials messen. viele Grüße
Andy Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
alexa cfd
Mitglied
Dipl.-Ing. Verfahrenstechnik, CFD
Beiträge: 22
Registriert: 16.04.2009
|
erstellt am: 05. Jun. 2009 14:13 <-- editieren / zitieren --> Unities abgeben:
Danke für die vielen Antworten! Also die Methode wie sie Thomas vorgeschlagen hat, funktioniert gut, ist halt nerviges geklicke. Die Idee von Andy ist sehr geschickt. Hat gut funktioniert! Danke! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
