Thema: Zwei 45° schräge Rohrstutzen verdreht zu 90° Ecke zusammenfügen (2635 mal gelesen)
|
JFK
Mitglied
   Beiträge: 51
Registriert: 22.04.2003 SWX Education Edition 2010-2011/2011 SP2.0
HPZ400_8.0GB_Ram Win7_64Bit_NVIDIA FX1800
|
erstellt am: 25. Mai. 2009 22:31  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich versuche "krampfhaft" in einer Baugruppe zwei 45° abgeschrägte Rohrstutzen zu einer 90° Eck-Verbindung zu verknüpfen. Schaffe nur konzentrisch + deckungsgleich ohne die 45° Verdrehung beider schräger Flächen zueinander.Habe auch schon an jedem Einzelteil Punkte gezeichnet. Irgendwie gehts nicht. Hat jemand ein Tip? Gruß J.K. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ahleggs
Mitglied
design engineer
Beiträge: 887
Registriert: 20.06.2006 SW2010OffPremX64SP4.0/ProE-WF4
Win7x64@DualXeon5660/@2.8GHz
24gDDR3regECC-1333MHz
QuadroFX3800
|
erstellt am: 25. Mai. 2009 22:45 <-- editieren / zitieren --> Unities abgeben: Nur für JFK
Zitat:
Original erstellt von JFK:
Hallo,
ich versuche "krampfhaft" in einer Baugruppe zwei 45° abgeschrägte Rohrstutzen zu einer 90°
Eck-Verbindung zu verknüpfen. Schaffe nur konzentrisch + deckungsgleich ohne die 45° Verdrehung
beider schräger Flächen zueinander.Habe auch schon an jedem Einzelteil Punkte gezeichnet. Irgendwie gehts nicht.
Hat jemand ein Tip?Gruß J.K.
und was wenn Du die beiden Top planes deckungsgleich machst? ------------------
Na gut, dann tu ich's...  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 4383
Registriert: 15.06.2007 SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 25. Mai. 2009 22:47 <-- editieren / zitieren --> Unities abgeben: Nur für JFK
|
Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit

Beiträge: 6243
Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 25. Mai. 2009 23:09 <-- editieren / zitieren --> Unities abgeben: Nur für JFK
Hallo, Durch die Schnittfläche eine Mittellinie ziehen(im Part)(eigene Skizze)_
BG erstellen_Schnittflächen Deckungsgleich_Endpunkt1 Mittellinie1
Deckungsgleich Endpunkt1 Mittellinie2_ Endpunkt2 jeweils auch Deckungsgleich! MfG
Krümmel  ------------------
Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 25. Mai. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
BuseHase
Mitglied
Konstrukteur
Beiträge: 206
Registriert: 27.08.2008 Prozessor: Intel XEON QX5460 @3,16Ghz
Arbeitsspeicher: 8GB
Grafikkarte: nVidia Quadro FX 4600 768 MB
OS: Windows 7 64BIT Professional SP1
SWX 2019 SP5.0
|
erstellt am: 26. Mai. 2009 08:06 <-- editieren / zitieren --> Unities abgeben: Nur für JFK

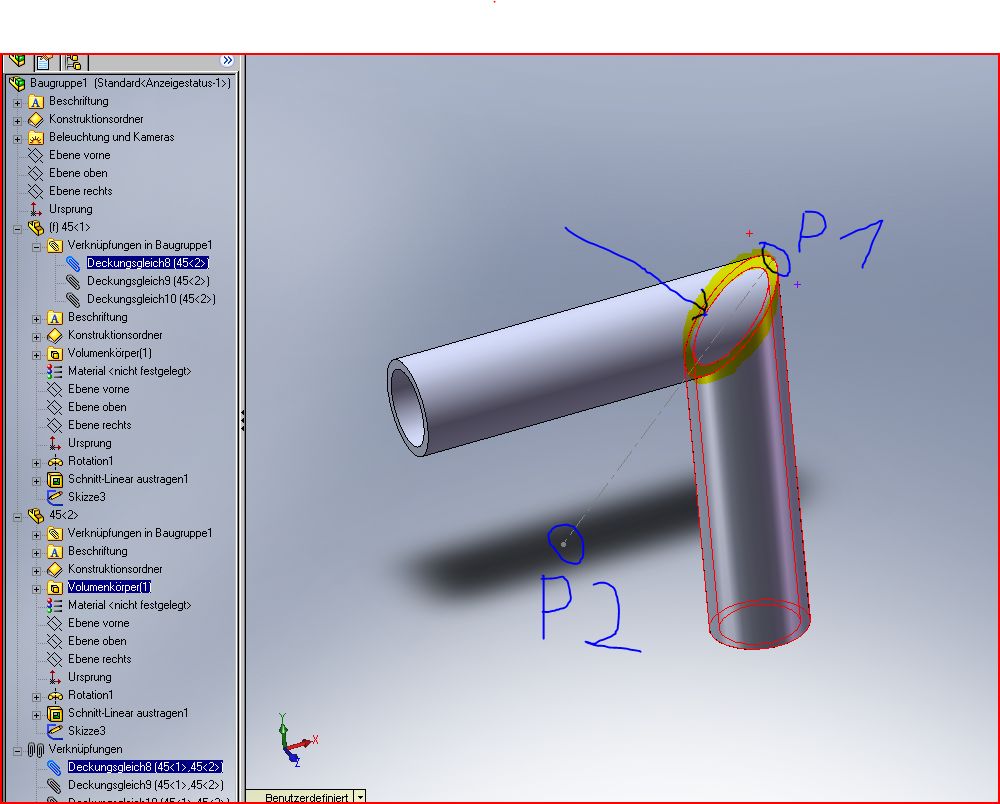

Hallo JFK, also ich mach das folgendermaßen und das klappt ganz gut. 1. Auf die Elliptische Fläche eines der Rohre einen Punkt Konzentrisch
2. Beide Rohrflächen mit Deckungsgleich verknüpfen
3. Den Punkt aus 1. mit der Achse des jeweils anderen Rohres Deckungsgleich verknüpfen
4. Arbeitsebenen verknüpfen mit Deckungsleich (z.B. Seitenansicht) Hoffe das war verständlich  und hilft dir. Grüße, Stephan ------------------
Verschiebe nicht auf morgen, was genausogut auf übermorgen verschoben werden kann.
Mark Twain Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
JFK
Mitglied
Beiträge: 51
Registriert: 22.04.2003 SWX Education Edition 2010-2011/2011 SP2.0
HPZ400_8.0GB_Ram Win7_64Bit_NVIDIA FX1800
|
erstellt am: 26. Mai. 2009 11:01 <-- editieren / zitieren --> Unities abgeben:
Hallo, ja Danke an Euch das ging ja wiedermal schnell!
Habe die Version von Krümmel ausprobiert und funktioniert prima.
Wobei es sicherlich auch andere Lösungen genau so gut gibt. Danke nochmals und viel Spaß bei der Arbeit! Gruß J.K.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
