Thema: Gewindedarstellung (1542 mal gelesen)
|
Brödlahans
Mitglied
   Beiträge: 94
Registriert: 23.05.2008
|
erstellt am: 11. Mai. 2009 06:53  <-- editieren / zitieren -->   Unities abgeben:

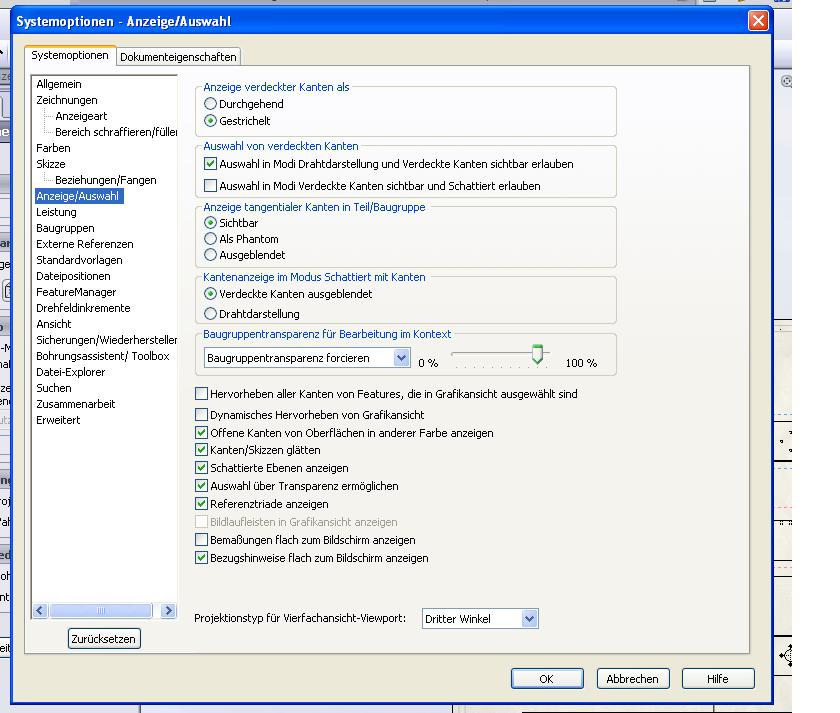

Guten Morgen zusammen, ich habe eine Frage bezüglich Gewindedarstellungen. Momentan bastel ich an einem rechteckigen Formrohr, in dessen vier Seiten Gewinde eingebracht werden. Leider sehe ich trotz unveränderter Gewindeeinstellungen (hatten bisher noch keine Probleme damit) und der Darstellungsart Verdeckte Kanten ausgeblendet die äusseren Gewindedruchmesser der sich auf der Gegenseite befindlichen Gewindebohrungen. Woran liegt das bzw. wie kann ich das abstellen? Anbei habe ich auch einen Screen meiner Systemoptionen hpchgeladen... Kann mir da jemand einen Tip geben?
Danke im voraus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eduard Beser
Mitglied
Technischer Zeichner =>Upgrade=> MB-Techniker
Beiträge: 516
Registriert: 10.12.2007 Win 7-Pro-64 SP1
Solid Works Office Premium 2016
NVIDIA Quadro K2200
Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz
16GBRAM
|
erstellt am: 11. Mai. 2009 07:36 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans
Also bei mir hilft eigentlich immer die Gewinddarstellungsanzeige auf "Hohe Qualität" zu stellen und dann sieht es gut aus, so wie es sein muss. ------------------
Gruß Eduard  Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans
Mitglied
Beiträge: 94
Registriert: 23.05.2008
|
erstellt am: 11. Mai. 2009 07:48 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 11. Mai. 2009 07:53 <-- editieren / zitieren -->
Hallo hab mir einem vorhandenen Part das in einer Zeichnung ausprobiert - also mit welchen Optionen ich eine derartige ansicht bekomme.
IM PART auf Optionen Dokumenteigenschaften gehen-Beschriftungsanzeige->Anzeigefilter: BEZUGSHINWEISE aktiviert diese Darstellung bei mir.
Schau mal nach ------------------
FotoShoot |
Brödlahans
Mitglied
Beiträge: 94
Registriert: 23.05.2008
|
erstellt am: 11. Mai. 2009 09:05 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 11. Mai. 2009 09:33 <-- editieren / zitieren -->
|
Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker
Beiträge: 2533
Registriert: 16.06.2000 Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998
|
erstellt am: 11. Mai. 2009 09:35 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans

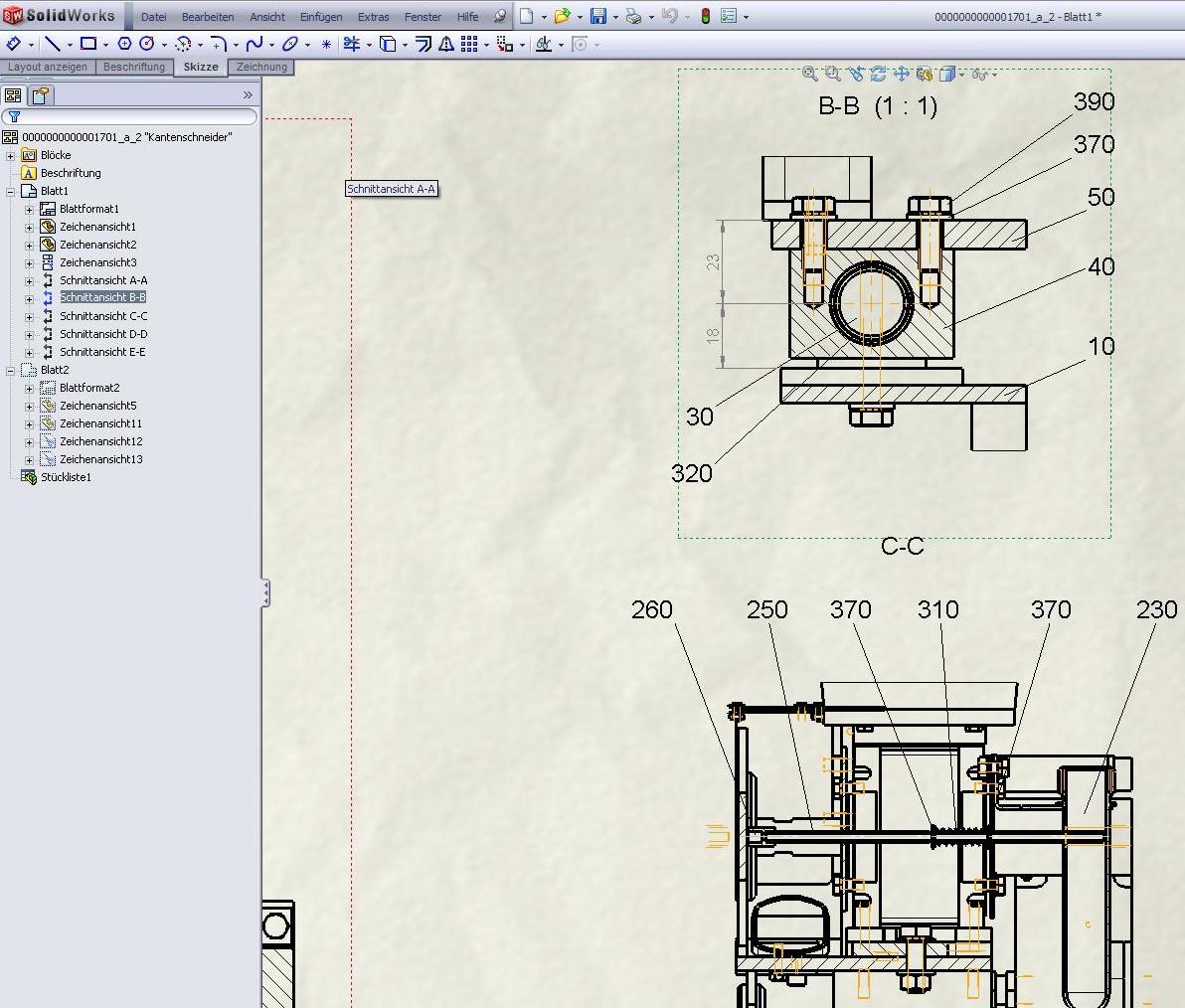

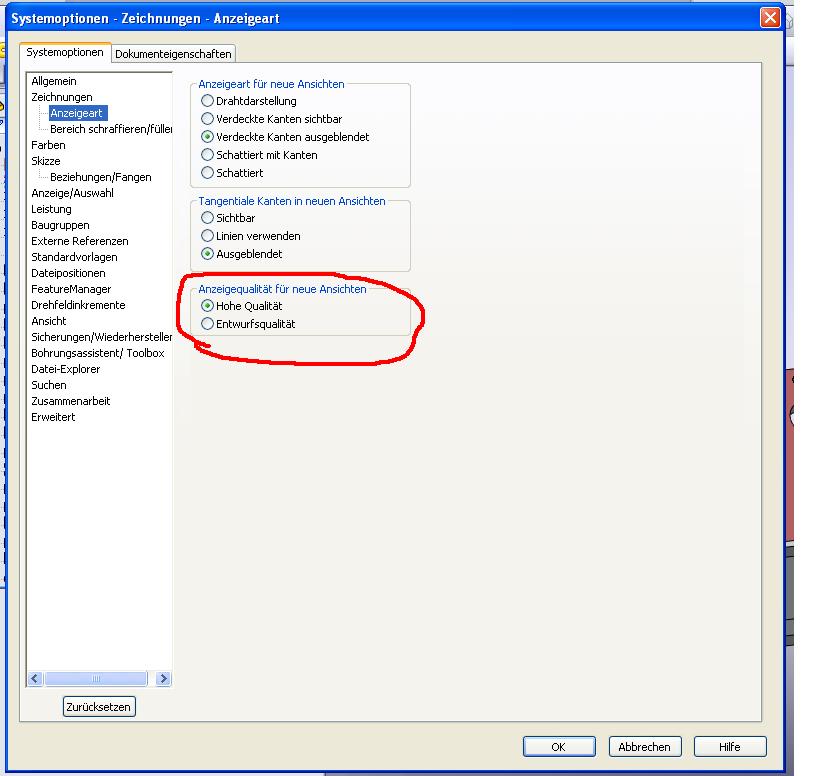

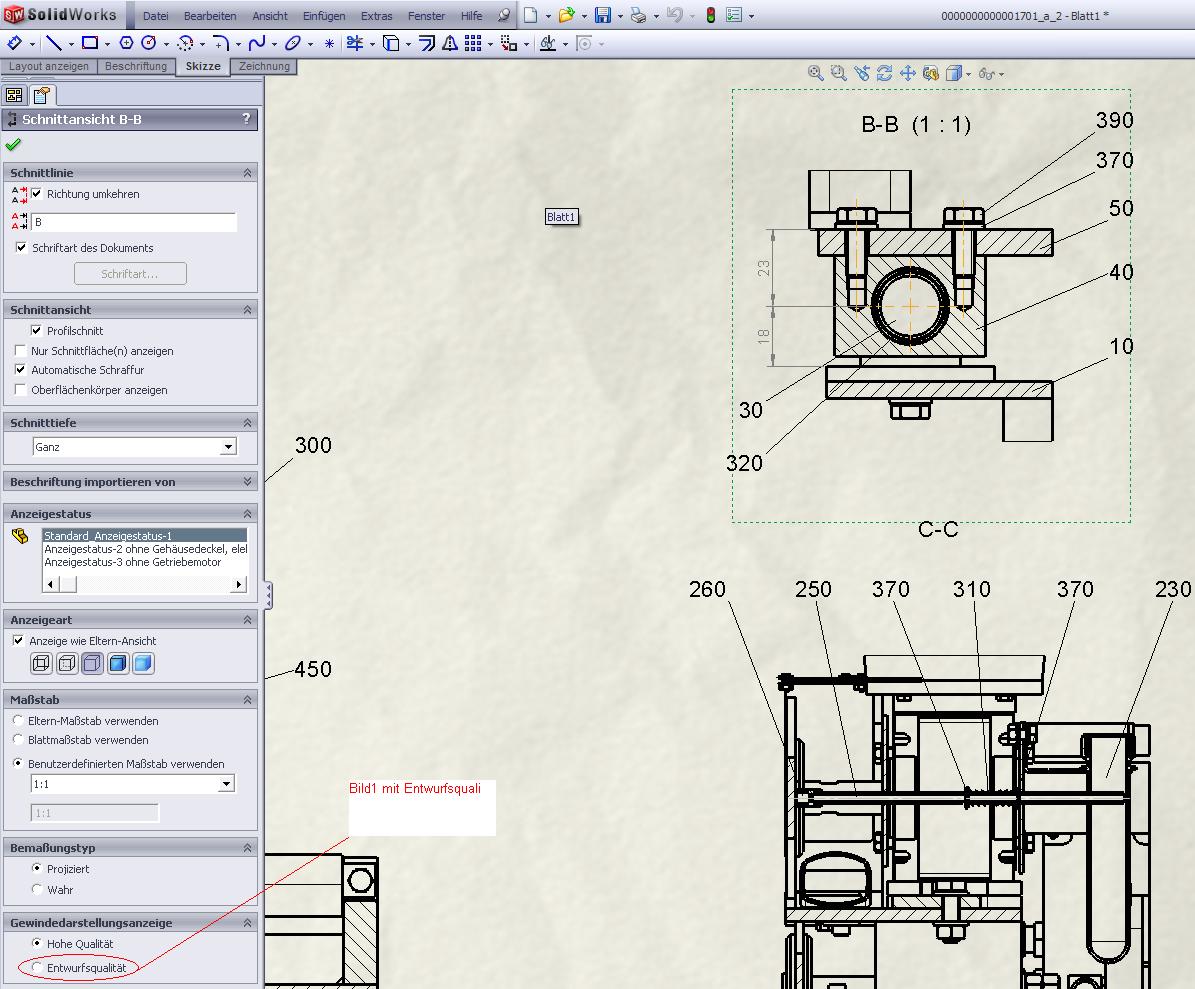

Hallo Brödlahans, also die fehlerhafte Darstellung von Gewinden in Zeichnungen (so habe ich Deinen Screenshot verstanden) kann man ganz einfach fehlerhaft darstellen. Von hoher Qualität auf Entwurfsqualität umschalten. s. Bilder 1 (Entwurfsquali)+2(Hohe Qualität). Das funktioniert mit wenig Ausnahmen gut (wenn man da von gut sprechen kann)

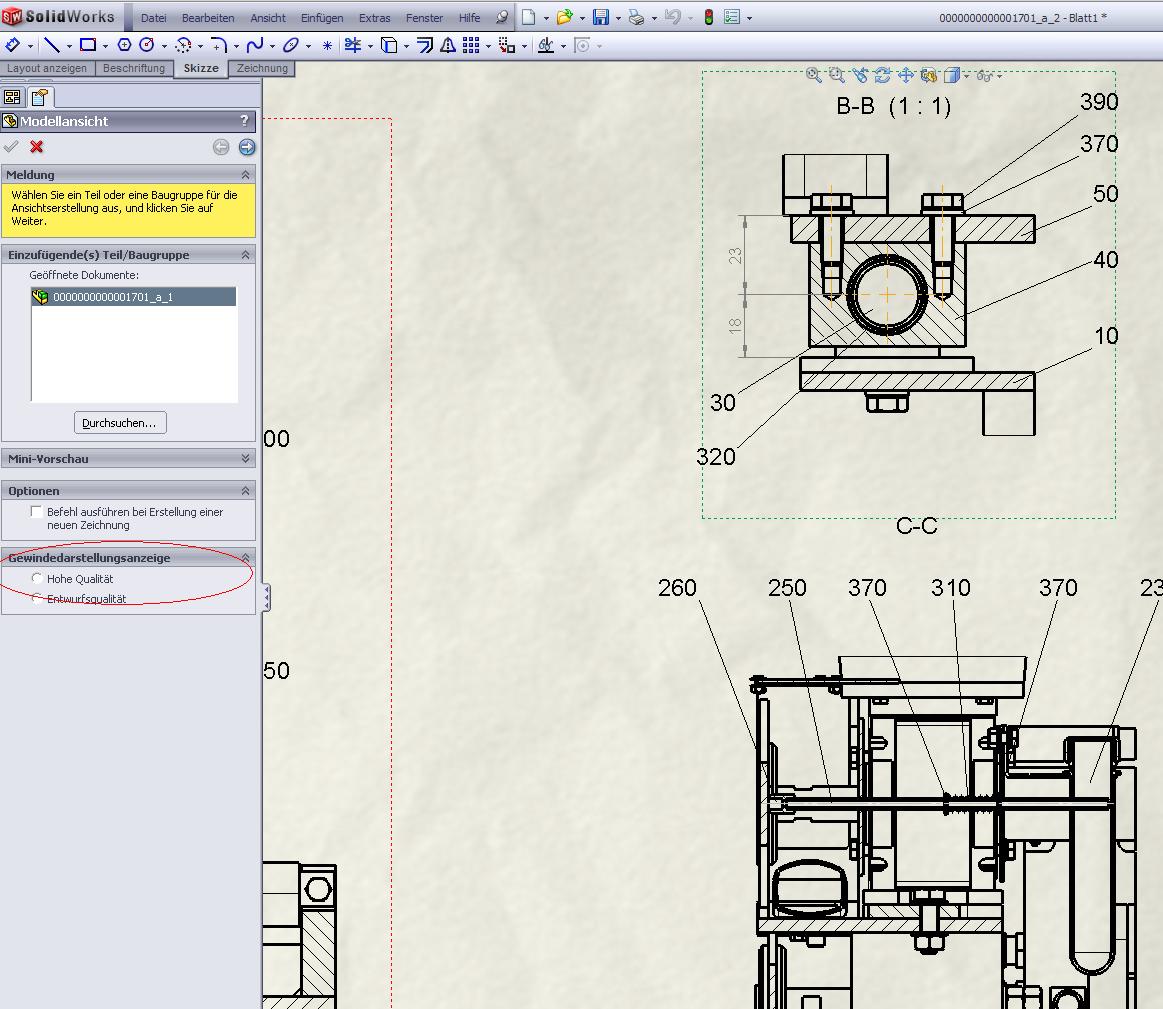

Eduard hat Dir die Einstellung der Gewinde gesendet wie man es nachträglich pro View einstellen kann. Du hast Ihm Deine grundsätzliche Voreinstellung aus den Systemoptionen gesendet für den View/Ansicht. Das ist nicht für die Gewindedarstellung. Das kann man beim Erzeugen der Ansichten nochmal einstellen. s. Bild 3. Unsere Erfahrungen zeigt, daß mit dieser Einstellung ganz selten Probleme gibt. Und wenn es welche gibt dann lag es auch schon mal einfach nur an den zugehörigen Modelen und deren Einstellungen. Ich für meinen Teil stelle in allen Zeichnungen die höhe Qulität für die Gewinde ein und es gibt damit seltens Probleme. MFG Robert Hess. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
