Klappe_V4.SLDPRT

Hallo,

ich probiere schon seit einiger Zeit einen ausgeformten Schnitt im beigefügten Bauteil zu erstellen. Leider bekomme ich andauernd Fehlermeldungen bezüglich sich schneidender Geometrie oder nicht passender Ausformungsrichtungen.

Im Prinzip möchte ich einen ausgeformten Schnitt von der Einlasskontur über die erste Zwischenkontur bis zur Auslasskontur haben, die einer vorgegebenen Leitkurve folgt. Merkwürdiger Weise klappt es, wenn ich nur von der Zwischenkontur zur Auslasskontur ausforme...

Weiß einer von euch, wie ich die Kontur erzeugen kann?? Kann es sein, dass ich eine falsche Leitkurve verwende? Gibt es vielleicht noch eine andere Möglichkeit, als den ausgeformten Schnitt?

Über etwas Unterstützung wär ich sehr dankbar!

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich habe nochmal das richtige Teil angehängt, das PDF ist wohl wenig hilfreich.

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Robert,

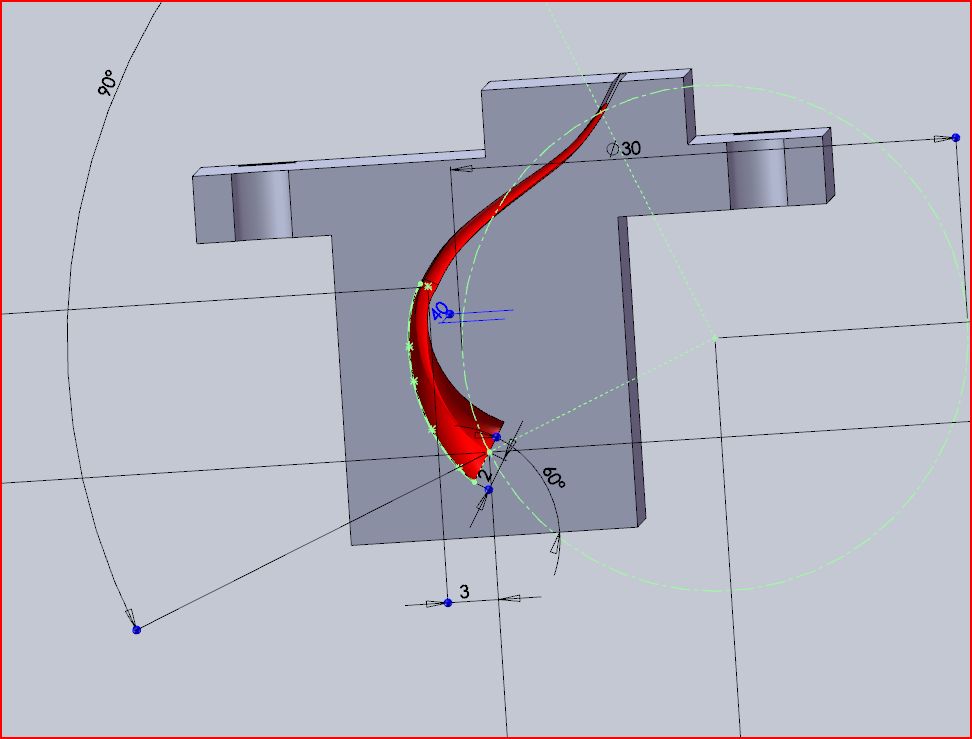

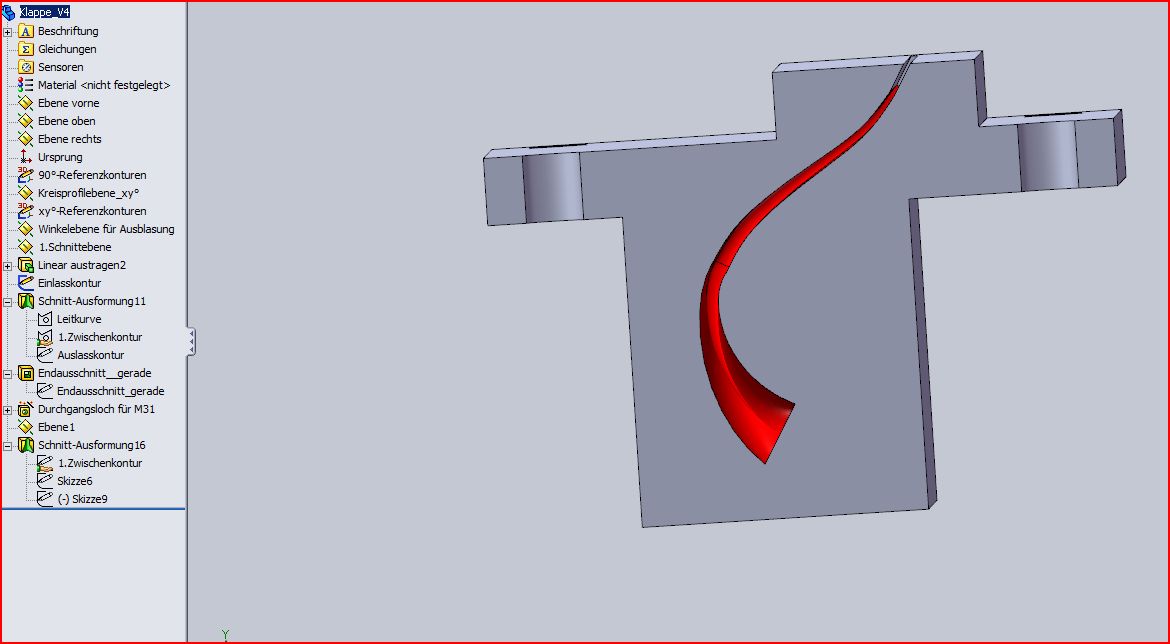

Hab das mal ausprobiert. Wieso es nicht funktioniert ist in der Vorschau
klar zu sehen. Es gibt eine Kreuzung zwischen den beiden unteren Profilen.
Somit kann es nicht ausgetragen werden. Allerdings ist mir nicht ganz klar
wieso dies passiert. Ev. liegt es daran, dass die Leitkurve die Profile nicht
berührt, sondern nur durchgeht.

Gruss
Mike

------------------

The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

017609_1.JPG 017609_2.JPG

Hallo,

Mike hat schon Recht!

Mit einer zweiten Ausformung gehts!
Aber nur mit anderer Anordnung der Leitlinie.
Würde es mal mit einer Außen angesteckten Leitlinie durchgängig versuchen.
Von Rund auf so Flach auch mal mit 2 .

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,
schonmal danke für die Antwort. Allerdings, weiß ich nicht genau, wie ich das verstehen soll. Bei der ersten Teilausformung liegt ja prinzipiell der gleiche Fall vor. Die Leitkurve beginnt im Mittelpunkt der Auslasskontur und geht dann über den Mittelpunkt der Zwischenkontur zum Mittelpunkt der Einlasskontur.

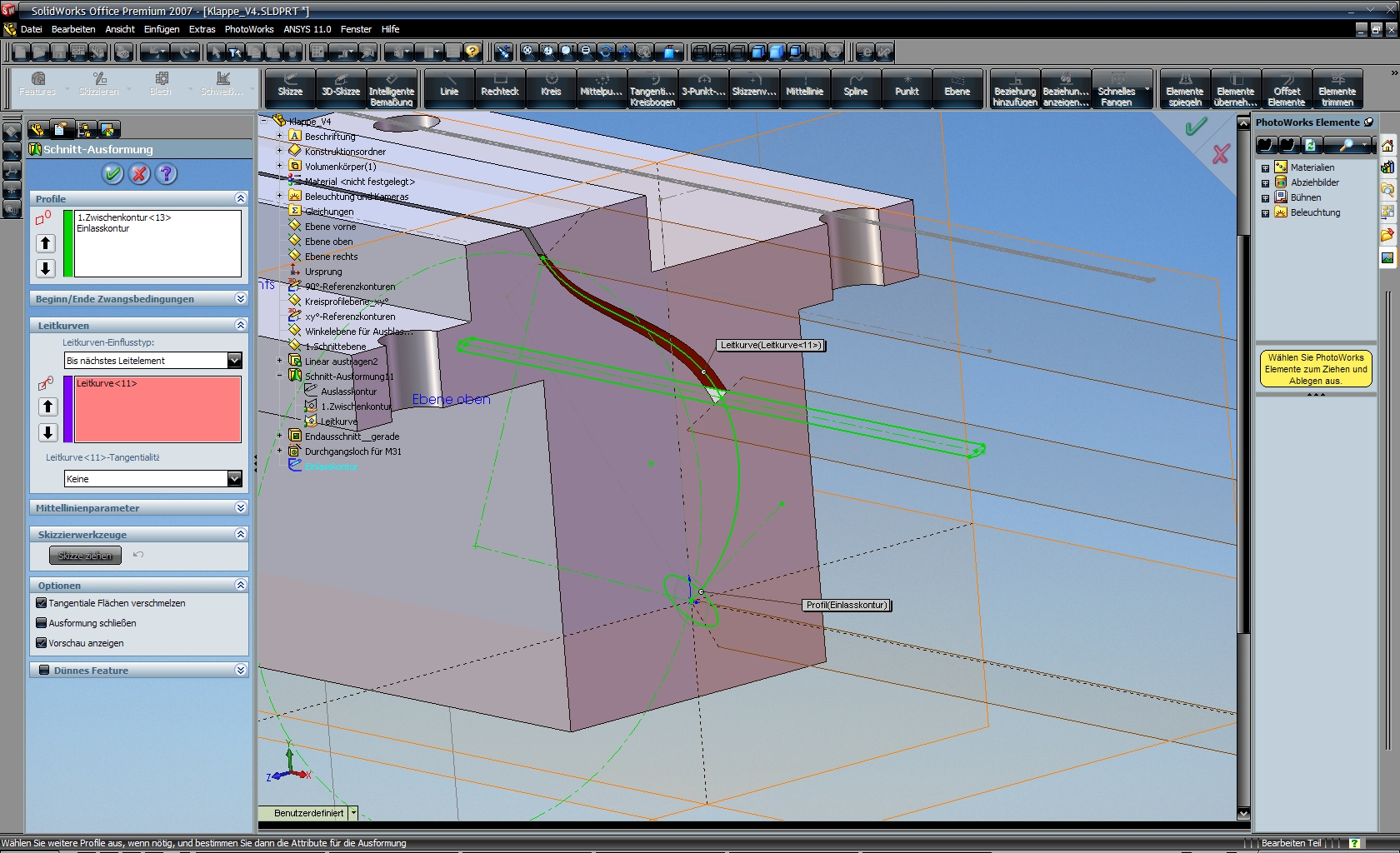

Vor allem aber verstehe ich die Fehlermeldung von SolidWorks nicht. "Richtung 1 Kurve Nr.1 ist ungültig. Sie schneidet sich nicht mit Richtung 2 Nr.1"
Was soll das heißen?

Fällt denn jemandem eine andere Möglichkeit ein, diese Geometrie zu erzeugen?

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

kann ich Dir auch nicht sagen
Weiß nur aus Erfahrung das Außen angesteckte Leitkurven weniger
Probleme machen!

MfG
Krümmel

(Mit SWX geht das wie Du siehst ! Frage mich nur wie das Real ablaufen soll)

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 06. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Hinweise.
Hab das ganze Teil jetzt erneut aufgebaut, weil ich Unsymmetrien an den Rändern der Ausformung hatte, die ich leider nicht mit der vorhandenen Geometrie wegbekommen hab. Jetzt habe ich mich einer äußeren Leitkurve mehrere Teilausformungen erstellt. Leider gestalten sich die Übergangsbedingungen schwierig, sodass ich keine gleichmäßige Flächenzunahme mit der Lauflänge des Kanals hinbekomme. Da muss ich wohl noch ein wenig fummeln

Falls jemand zufällig weiß, wie sich der Querschnittsflächenzuwachs (gesteuert) einstellen oder beeinflussen lässt, würde ich mich über einen post freuen.

Na dann

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
lad das Teil doch mal hoch.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von T.C.:
Hallo,
lad das Teil doch mal hoch.

---

Hatte er schon  : das Teil (ist auch immer noch da, wenn er den upload nicht löscht  )
Ich hab das gestern auch den Link im zweiten Beitrag gesehen. Nach dem Schwubbe das *.jpg hochgeladen hat wurde scheinbar etwas durcheinander gebracht...

Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mal ne kurze Zwischenfrage...

Wie bekommst du denn die Farben bei dir im SWX geändert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mhhhh, soll ich jetzt davon ausgehen das du die Farbe des ausgetragenen Schnittes meins?! Entweder die Fläche mit RMT
und dann über Erscheinungsbild - Farbe ändern, oder wenn du
den Features feste Farben zuweisen willst, gehst du über
Optionen - Dokumenteigenschaften - Farben. Dort kannst du das
dann einstellen. Z.B.: Fasen grün, Radien rot. Wenn du deine
Vorlage dann dementsprechend abspeicherst, bekommst du halt
immer farbenfrohe Teile

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

da hab ich wohl ein paar Worte zuwenig geschrieben...

Ich meinte eigentlich die schwarz eingefärbten Buttons/Knöpfe/Befehlsschaltflächen/Featureauswahlanklickdinger oder wie die auch immer genannt werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Baumjäger

Sieht nach SWX 2007 auf Vista aus!
Da geht das.

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klappe_V5.zip

Hallo,
die Buttons sind von einem Skin  auf XP, der eigentlich ziemlich schön ist. Leider sind die Symbole in SWX aber schwer erkennbar, weshalb ich den wohl bald runterschmeiße.

Ich habe nochmal das aktuelle Part angehängt. Irgendwie muss ich die ausgetragene Kontur insofern modellieren können, dass sich ein etwa linearer Flächenzuwachs ergibt... Hab da echt keinen Ansatz.

Auch bin ich mit meinen Splinedefinitionen nicht ganz zufrieden. Ich muss diese voll definieren, da ich die Innenkontur in mehreren Konfigurationen verschieben und verdrehen muss, ohne die Kontur selbst zu verändern. Dann kann ich die Splineform der Leitkurve aber nur schwer ändern... Gibt es da etwas handlicheres, als die manuelle Definition?? Eine tabellarische Steuerung über Polynome und die Möglichkeit Randbedingungen zu setzen wäre ne gute Sache.

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Ich hab das Part  runtergeladen (V5) den Text 4x gelesen aber versteh immer noch nicht was du haben willst. Was meinst mit Flächenzuwachs? Oder ist das ganze schon gelöst und ich habs nicht gemerkt *g*

gruss marques

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
als Einlass dient eine kleine kreisförmige Fläche. Der erzeugte Hohlraum mündet dann in einen schmalen Rechteckschnitt mit deutlich größerer Fläche (=Auslass). Da eine Luftströmung durch das Bauteil geführt werden soll, die gewisse Eigenschaften haben soll, muss ein linear zunehmender Flächenanstieg zwischen Einlass- und Auslasskontur zu gewährleisten. Die Fläche muss also entlang der Leitkurve gleichmäßig zunehmen.

Danke fürs raufschauen...

------------------
Grüße Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
