Thema: Teil aus Oberflächen -> Schnitt -> Futsch (1606 mal gelesen)

PeppyTrain
Mitglied
Selbständig

Senden Sie eine Private Message an PeppyTrain

Schreiben Sie einen Gästebucheintrag für PeppyTrain

Beiträge: 231
Registriert: 09.10.2006

HP 8740W i7620M QudroFX2800m
swx Premium 2011 + 2012
W7Pro64
MSOffice2007Pro
OpenOffice
+ Docking an schönen und weniger schönen Orten mit lustigen Kombinationen unterschiedlichster Bildschirmauflösungen

erstellt am: 23. Apr. 2009 17:15

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

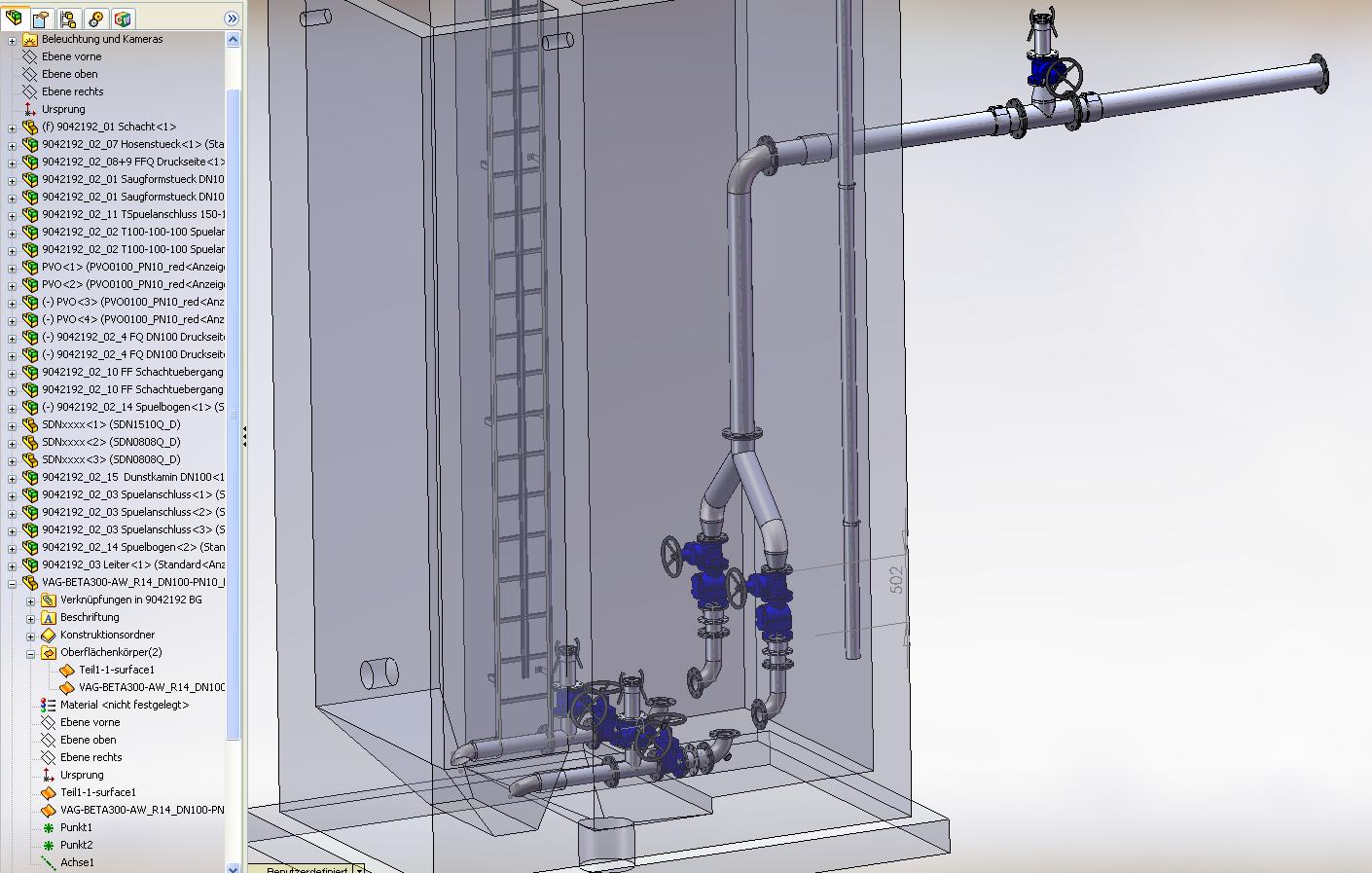

ich habe für Absperrschieber in einer Rohrleitung ein Bauteil erstellt: Baugruppe aus zwei importierten Objekten (aus VAG UseCAD) -> gespeiechert als Teil

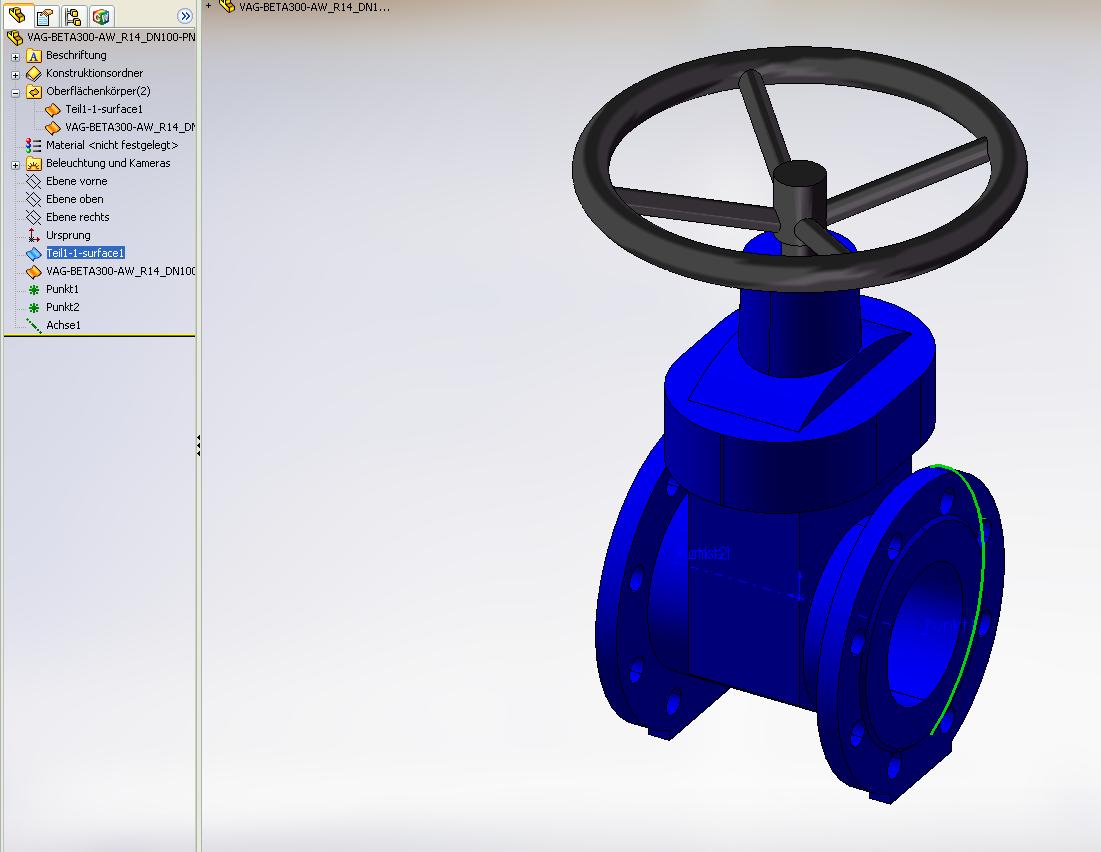

Erhielt ein Teil das alles hat was ich brauche: gut aussehender

Schieber mit Handrad, Achse und Anschlusspunkte ergänzt und in meine Leitung eingebaut (nicht mit Routing)
Nun das Problem bei der Zeichnung:

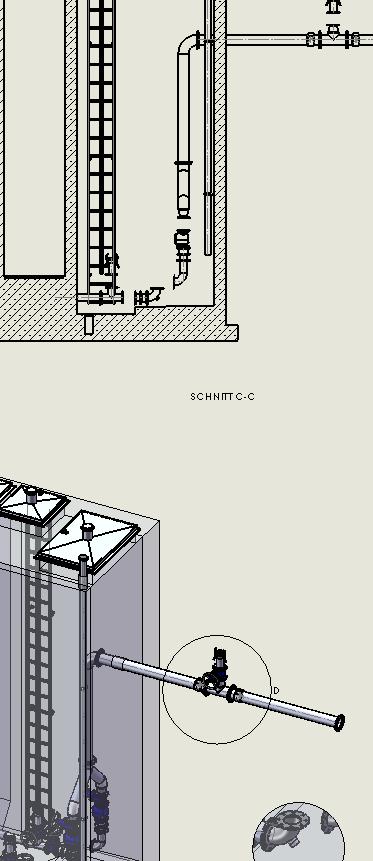

Ansicht erstellt, dann einen Schnitt durch das Bauwerk - wohlgemerkt nicht durch den Schieber (aus Oberflächen), sondern davor.
Eigentlich sollte man nun den Schieber sehen können - aber leider ist er aus allen Schnittansichten verschwunden.
Habe bereits versucht:
- Oberflächen einblenden über Kontextmenü im Featurebaum - keine Wirkung

- Teil geöffnet und versucht eine Wanddicke (nach innen hin) aufzutragen - macht er nicht.

Hat jemand einen Fingerzeig für mich oder einen schlauen workaround (für Faule wenns geht ) ?

Danke schon mal

Andi

PS ich wollte keine Armaturen aus den importierten Teilen weil mir schien, das ganze Modell wird dann erheblich langsamer ..

PPS: Bilder angefügt

[Diese Nachricht wurde von PeppyTrain am 23. Apr. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PeppyTrain
Mitglied
Selbständig

Beiträge: 231
Registriert: 09.10.2006

erstellt am: 23. Apr. 2009 17:34

<-- editieren / zitieren -->

Unities abgeben:




Bilder ergänzt - beim Bearbeiten des Beitrages funktionerte das irgendwie nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gismo
Mitglied
DriveWorks Support

Senden Sie eine Private Message an gismo

Schreiben Sie einen Gästebucheintrag für gismo

Beiträge: 1047
Registriert: 05.03.2001

erstellt am: 23. Apr. 2009 17:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für PeppyTrain


Hi Andi,

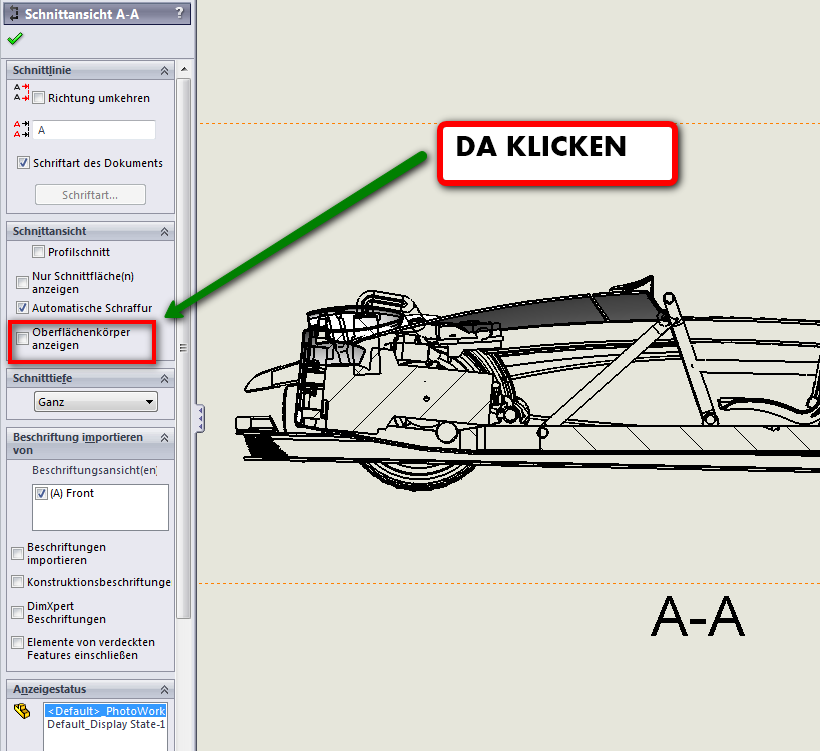

Oberflächenkörper werden standardmäßig in Schnitten NICHT dargestellt. Aber Du kannst in den Eigenschaften der Ansicht den Haken setzen: "Oberflächenkörper anzeigen"

HTH
Thomas

------------------
Viele Grüße
Thomas Weith
SolidWorks Support Techniker
CSWP
CDWAE (Certified DriveWorks Application Engineer)
CSWST (Certified SolidWorks Support Technican)

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

PeppyTrain
Mitglied
Selbständig

Beiträge: 231
Registriert: 09.10.2006

erstellt am: 23. Apr. 2009 17:54

<-- editieren / zitieren -->

Unities abgeben:

Na wer sucht denn schon DAAAA nach einem Haken den man brauchen könnte !!!

Dankeschön!

Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gismo
Mitglied
DriveWorks Support

Beiträge: 1047
Registriert: 05.03.2001

erstellt am: 23. Apr. 2009 19:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für PeppyTrain

gern geschehen, ist ja auch mein Job ;-)

Beachte aber auch, dass, wenn der Schnitt durch das Oberflächen Modell geht, dieses nicht geschnitten wird (Macht ja auch keinen Sinn )

Bye
Thomas

------------------
Viele Grüße
Thomas Weith
SolidWorks Support Techniker
CSWP
CDWAE (Certified DriveWorks Application Engineer)
CSWST (Certified SolidWorks Support Technican)

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gismo
Mitglied
DriveWorks Support

Beiträge: 1047
Registriert: 05.03.2001

HP Z Book17 G5;
32GB Ram;
Quadro P4200
WIN10 Pro;
Alle SWX ;)

erstellt am: 23. Apr. 2009 20:44

<-- editieren / zitieren -->

Unities abgeben:

Nur für PeppyTrain

Hey, Party On....
das vorhin war mein 1000. Beitrag

------------------
Viele Grüße
Thomas Weith
SolidWorks Support Techniker
CSWP
CDWAE (Certified DriveWorks Application Engineer)
CSWST (Certified SolidWorks Support Technican)

DPS Software GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

StefanBerlitz
Guter-Geist-Moderator
IT Admin (CAx)

Senden Sie eine Private Message an StefanBerlitz

Schreiben Sie einen Gästebucheintrag für StefanBerlitz

Beiträge: 8756
Registriert: 02.03.2000

SunZu sagt:
Analysiere die Vorteile, die
du aus meinem Ratschlag ziehst.
Dann gliedere deine Kräfte
entsprechend und mache dir
außergewöhnliche Taktiken zunutze.

erstellt am: 24. Apr. 2009 08:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für PeppyTrain

[OT]
Hi Gismo,

willkommen in der Riege der 4-stelligen, und Danke für die ganzen doll viel super duper viele Hilfe und Kurzweil in den letzten Jahren. Ich sag nur: Wo ist Gismo?

[/OT]

------------------
Inoffizielle deutsche SolidWorks Hilfeseite http://solidworks.cad.de
Stefans SolidWorks Blog

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gismo
Mitglied
DriveWorks Support

Beiträge: 1047
Registriert: 05.03.2001

erstellt am: 24. Apr. 2009 08:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für PeppyTrain

Nochmal OT:
Hi Stefan, Danke!
Hab mich ja hier in Letzter Zeit rar gemacht, habe aber derzeit auch viel um die Ohren. (Schulungen und Consulting)
Zu Thema wo ist Gismo hier der Link zu LÖSUNG

Bye
Thomas

------------------
Viele Grüße
Thomas Weith
SolidWorks Support Techniker
CSWP
CDWAE (Certified DriveWorks Application Engineer)
CSWST (Certified SolidWorks Support Technican)

DPS Software GmbH
