Thema: Toleranz für Verknüpfung Koaxialität (3407 mal gelesen)
|
Klaus Holzer
Mitglied
Maschinenbau-Techniker
   Beiträge: 269
Registriert: 29.06.2000
|
erstellt am: 22. Apr. 2009 08:25  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, Vereinfachte Problemstellung:
Ich habe ne Platte mit 2 Bohrungen, die nicht entlang der Aussenkanten der Platte sitzen.

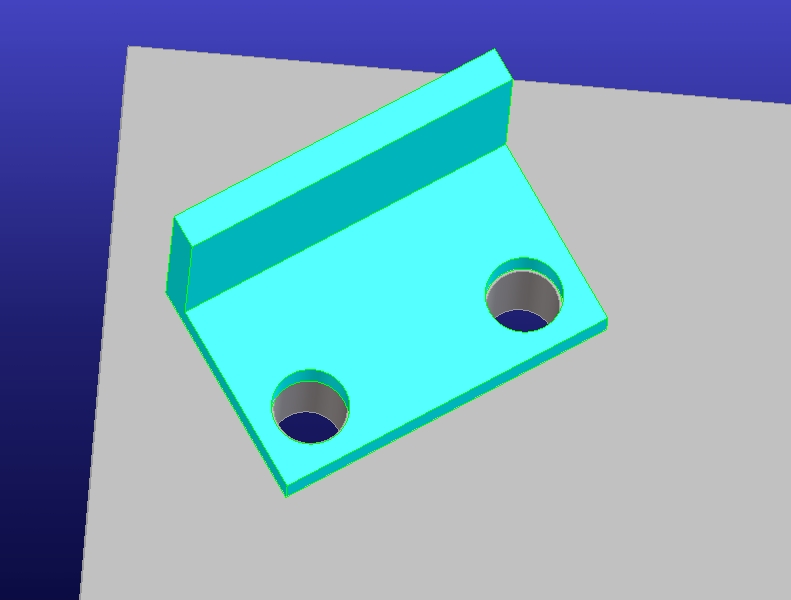

Darauf soll ein Winkel mit ebenfalls 2 Bohrungen sitzen. Die Positionen der Bohrungen in der Platte werden natürlich entlang der Aussenklanten vermaßt und sind somit nicht so, dass sie 100%-ig deselben Abstand haben, wie die Bohrungen im Winkel. Die Bohrungen im Winkel sind allerdings so groß, dass ein Verschrauben dennoch möglich ist. Nun meine Frage: Ist es möglich, einer "koaxialen" Verknüpfung eine Art Toleranz mitzugeben, dass ich trotz der Ungenauigkeit beide Bohrungen des Winkels mit beiden Bohrungen der Platte koaxial verknüpfen kann. Besten Dank für die Hilfe Gruß Klaus ------------------
Gruß Klaus  [Diese Nachricht wurde von Klaus Holzer am 22. Apr. 2009 editiert.] [Diese Nachricht wurde von Klaus Holzer am 22. Apr. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Beiträge: 2661
Registriert: 29.07.2003 CSWP
Solidworks
verschiedene Rechner
|
erstellt am: 22. Apr. 2009 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für Klaus Holzer
Hallo Klaus, eine Verknüpfungstoleranz kanst du hier nicht dazugeben. Koaxial ist für Solidworks eine präzise Angelegenheit. Solche "Fluchtfehler" kann die Premium Version sogar gezielt suchen, da es oft echte Fehler sind. Ein Workaround für dich wäre eine Ebene, die du parallel zum Winkel durch beide Bohrlöcher legst. Dann kanst du ein Loch koaxial verknüpfen und die temporäre Achse des anderen Lochs mit der Ebene deckungsgleich setzten. Das bestimmt dann den Winkel. HTH
Michael ------------------
Es gibt 10 verschiedene Arten von Menschen, diejenigen die binär zählen können und diejenigen, die es nicht können. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Klaus Holzer
Mitglied
Maschinenbau-Techniker
Beiträge: 269
Registriert: 29.06.2000
|
erstellt am: 22. Apr. 2009 09:04 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Jonischkeit:
Ein Workaround für dich wäre eine Ebene, die du parallel zum Winkel durch beide Bohrlöcher legst. Dann kanst du ein Loch koaxial verknüpfen und die temporäre Achse des anderen Lochs mit der Ebene deckungsgleich setzten. Das bestimmt dann den Winkel.
Hallo Michael, Danke für den Workaround.  Das werde ich mal versuchen. Us sind unterwegs
------------------
Gruß Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
u.clemens
Mitglied
Konstrukteur
Beiträge: 964
Registriert: 04.07.2000 engineer's law
o cheap
o fast
o good
check only two !
|
erstellt am: 22. Apr. 2009 09:14 <-- editieren / zitieren --> Unities abgeben: Nur für Klaus Holzer
Zitat:
Original erstellt von Jonischkeit:
Hallo Klaus,... Ein Workaround für dich wäre eine Ebene, ...
ein anderer - der ohne dieser zusätzlichen Ebene auskommt: ziehe eine Konstruktionslinie in der Skizze für die Bohrungen zwischen diesen beiden Bohrungen. Nun kannst du eine Kante oder Ebene oder Fläche des Winkels parallel zu dieser Linie verknüpfen. ------------------
mfg uc Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Klaus Holzer
Mitglied
Maschinenbau-Techniker
Beiträge: 269
Registriert: 29.06.2000
|
erstellt am: 22. Apr. 2009 09:20 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von u.clemens:
ein anderer - der ohne dieser zusätzlichen Ebene auskommt: ziehe eine Konstruktionslinie in der Skizze für die Bohrungen zwischen diesen beiden Bohrungen. Nun kannst du eine Kante oder Ebene oder Fläche des Winkels parallel zu dieser Linie verknüpfen.
Stimmt, so geht es auch.  Vielen Dank und Us auch an Dich. ------------------
Gruß Klaus [Diese Nachricht wurde von Klaus Holzer am 07. Feb. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
