  SolidWorks
  Frage bzgl. 3D-Masszeichnung

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

Beratung auf Augenhöhe: Wie echte Partnerschaft Innovation in der Konstruktion vorantreibt., ein Webinar am 03.02.2026
Autor Thema:  Frage bzgl. 3D-Masszeichnung (1153 mal gelesen)
maanju
Mitglied


Sehen Sie sich das Profil von maanju an!   Senden Sie eine Private Message an maanju  Schreiben Sie einen Gästebucheintrag für maanju

Beiträge: 1
Registriert: 07.04.2009

erstellt am: 07. Apr. 2009 07:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

ich bin eigentlich themenfremd im Bereich CAD. Ich habe jedoch eine Frage die ihr mir vielleicht beantworten könnt.

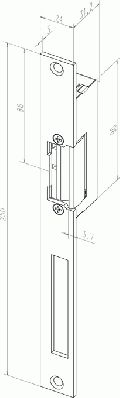

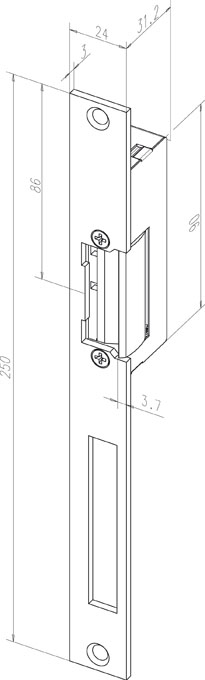

Wir haben bei uns in der Firma Solid-Works eingesetzt. Für unsere Printkataloge benötigen wir Masszeichnungen (siehe Anlage) welche wir veröffentlichen. Diese Masszeichnung setzt sich aus 2 Modellen im CAD zusammen, und es sollen auch nur bestimmte Abmessungen dargestellt werden. Das Ergebnis soll wie die Anlage aussehen.

Nun bekomme ich aber von unserer Entwicklung die Aussage das SolidWorks hier keine Funktion bietet aus 2 Modellen im CAD eine kombinierte, perspektivische Abbildung mit vordefinierten Abmessungen zu erstellen, da bei perspektivischen Abbildungen Solid-Works immer den tatsächlischen Wert nimmt. Den anderen Wert kann man nur manuell einfügen, was aber zuviel Aufwand sein soll. (Erklärung: Wenn ich die Breite in perspektivisch darstelle sind es nicht mehr 20.5mm sondern durch die Darstellung nur noch 17,86 mm)

Ich kann mir nicht vorstellen, das so ein System das nicht kann. Ich hoffe ich habe mich ein bißchen verständlich ausgedrückt damit ihr mir ein Feedback geben könnt. Wäre echt nett von Euch.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Press play on tape
Ehrenmitglied
Konstrukteur und sonst nix!


Sehen Sie sich das Profil von Press play on tape an!   Senden Sie eine Private Message an Press play on tape  Schreiben Sie einen Gästebucheintrag für Press play on tape

Beiträge: 1945
Registriert: 30.04.2007

Creo Elements Direct Modeling 17

erstellt am: 07. Apr. 2009 08:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für maanju 10 Unities + Antwort hilfreich

Hi und willkommen auf dem SWXSolidWorks Brett,

Deine Entwicklung hat meiner Ansicht nach nicht ganz unrecht es geht nicht wirklich, denn in der Baugruppe kann man nur Fläche zu Fläche vermaßen und dann kann es sein daß das Maß nur an eine Stelle gezogen wird an der es unpassend ist. Soweit meine Meinung. Allerdings Dein Maß 20.5 sollte schon gehen mit dem richtigen Maß. Das Problem hierbei ist daß man dem CAD ja irgendwie klarmachen muß was wirklich bemaßt ist und in diesem Bereich hab ich bei SWXSolidWorks bisher auf Zeichnungen noch nichts gefunden, nehme ich einen Punkt und eine Fläche nimmt das System automatisch den kürzesten Abstand. Um zu definieren welches Maß es jedoch tatsächlich sein soll steht mir kein Werkzeug zur Verfügung.
Ich hätte im übrigen auch gerne die Möglichkeit in Perspektivischen Ansicht einfach und sicher Maße anzubringen, da ich gerade an einer Zeichnung hänge die sehr unübersichtlich ist jedoch nur eine Handvoll teile besitzt, in der Perspektive würde man alles besser sehen.

gruß Heiko

P.S. eventuell hat hier im Forum jemand eine Ide wie man es doch machen könnte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH


Sehen Sie sich das Profil von ess-jay an!   Senden Sie eine Private Message an ess-jay  Schreiben Sie einen Gästebucheintrag für ess-jay

Beiträge: 681
Registriert: 28.04.2005

Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007

erstellt am: 07. Apr. 2009 08:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für maanju 10 Unities + Antwort hilfreich


Bemassung.zip


Hallo zusammen,

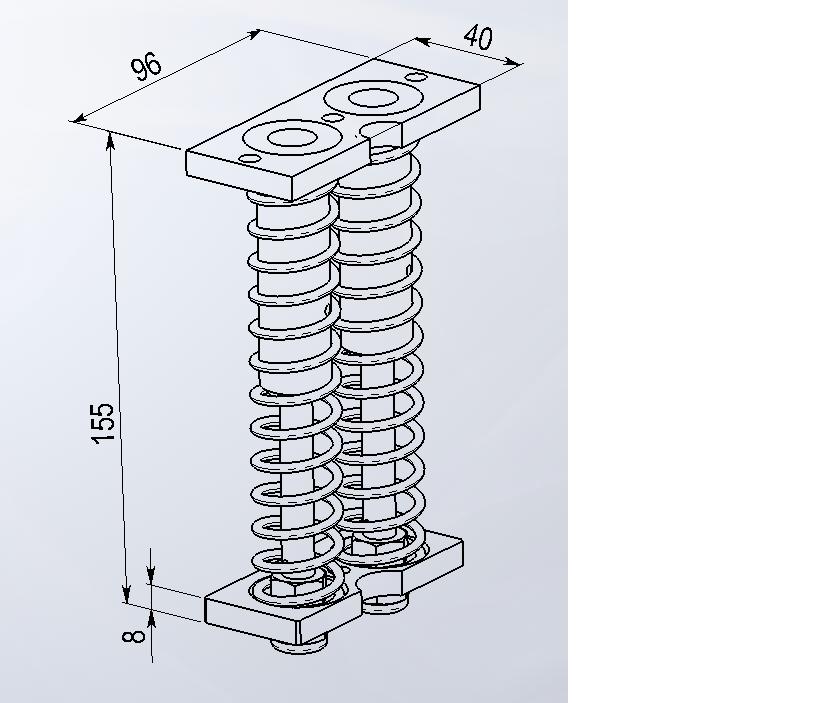

warum soll das nicht gehen? -->
