Hi alle miteinander

ich hab mich jetzt neu in das Erstellen von Explosionsansichten / Explosionslinienskizzen eingearbeitet - klappt soweit auch ganz gut. Ich wollte nun aus der explodierten BG (ca. 100 Teile, die meisten davon Montage-Elemente) mit der SWX eigenen Routine ein 3D-pdf erzeugen - und da fingen die Probleme an:
- im 1. Versuch Fehlermeldung "zuwenig Speicher" und SWX wurde geschlossen (Ressourcen sind eigentlich mehr als genug vorhanden, hatte letzt bei der gleichen Baugruppe noch EINIGE andere speicherfressende Programme im Hintergrund laufen - ohne Probleme)
- im 2. gabs ein pdf mit 23kB Größe - ein leeres weißes Blatt (als 2D pdf lag die Größe bei 335kB)
- erst im 3. wurde das pdf erzeugt (ca. 1.4MB) - die BG kann ich rundherum betrachten, ABER leider NUR im montierten, und nicht wie gewünscht im explodierten Zustand. Ich hatte gehofft, auf die Weise eine relativ einfache Montage-Anleitung erzeugen zu können...

Weiß jemand Rat, wie ich die offene Struktur in das pdf bekommen kann?

Danke und viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von goofy_ac:
2GB-DDR2

---

Is scho verdammt wenig...
crank wenigstens Deine Auslagerungsdatei odrdentlich nach oben!
Sonst seh ich schwarz. Muss ja peinlich langsam zu Arbeiten sein wenn andauernd die Festplatte raunelt.
-Kauf Dich mal nen RAM und gut is!
Tss!

------------------
Na gut, dann tu ich's...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,
ich schätze, dass du die "offene" Struktur- meinst du damit den FB oder die Möglichkeit, zwischen den unterschiedlichen Konfigs hin und herschalten zu können- nicht in ein "dummes" pdf Format überführen kannst.
Meine Empfehlung: dreh im  3d deine Ansicht so, dass man alles erkennen kann und füge dann diese aktuelle Ansicht 2x auf deinem Zeichnungsrahmen ein.
1x als Explo, 1x normale Konfi.
Viel übersichtlicher -finde ich- geht´s nicht...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Axel

meines Wissens geht das nicht direkt aus SWX heraus
Du brauchst dazu "Adobe Acrobat 3D Toolkit"
dort kannst Du die SWX Daten (besser Parasolid) einlesen und eine Explosions-Animation erstellen und die dann im 3D-PDF über ein Java-Script starten und ablaufen lassen.

siehe dazu auch http://www.adobe.com/devnet/acrobat/javascript3d.html

------------------
Grüße
Heinz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Müsstest du denn nicht, "einfach" der Routine sagen, wechsele in Konfi Explo und erstelle davon ein 3D pdf?ähnlich wie bei der ersten Varia auch...
grüße
chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und guten Morgen alle miteinander

zuerst mal Danke für die Beiträge!

@Ahleggs: Bis jetzt hat die Leistung eigentlich ausgereicht, Auslagerungsdatei ist entsprechend groß angelegt. Diese Speicherabstürze habe ich bei der Explosionsgeschichte jetzt das erste Mal erlebt... Werd mal einen Antrag auf ein oder zwei neue Riegel schreiben...

@Brödlahans: Mit der offenen Struktur meinte ich die explodierte Ansicht. Mir schwebt halt vor, eine rotierfähige 3D-Ansicht im explodierten Zustand auf dem Werkstattrechner abzulegen, so daß die Jungs sich dort für die Montagereihenfolge alles anschauen können, man vielleicht auch mal einem Kunden das eine oder andere Dokument zukommen lassen kann. Ich möchte keine Konfigs schalten können, nur eben den explodierten Zustand darstellen. Wenn ich auf "Speichern unter" (2D) gehe, wird alles richtig abgelegt, offen mit allen Explosionslinienskizzen. Aktiviere ich die 3D-Option, werden die Teile in der BG wieder "montiert", und ich sehe kaum etwas vom Innenleben, geschweige denn dass ich Aufschluß über eine Montagereihenfolge erhalte  Dynamisches drehen und zoomen im pdf wäre halt eine richtig feine Sache

@nahe / swxch: Da hatte ich gehofft, drumherum zu kommen, weitere Tools installieren zu müssen - da eben explizit die 3D-Option mit im Speichermenü aufgelistet steht. Den Speichervorgang habe ich im explodierten Zustand ausgelöst - wie gesagt - 2Dpdf akzeptiert meine Wahl, 3Dpdf weigert sich, meinen Wünschen zu entsprechen

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

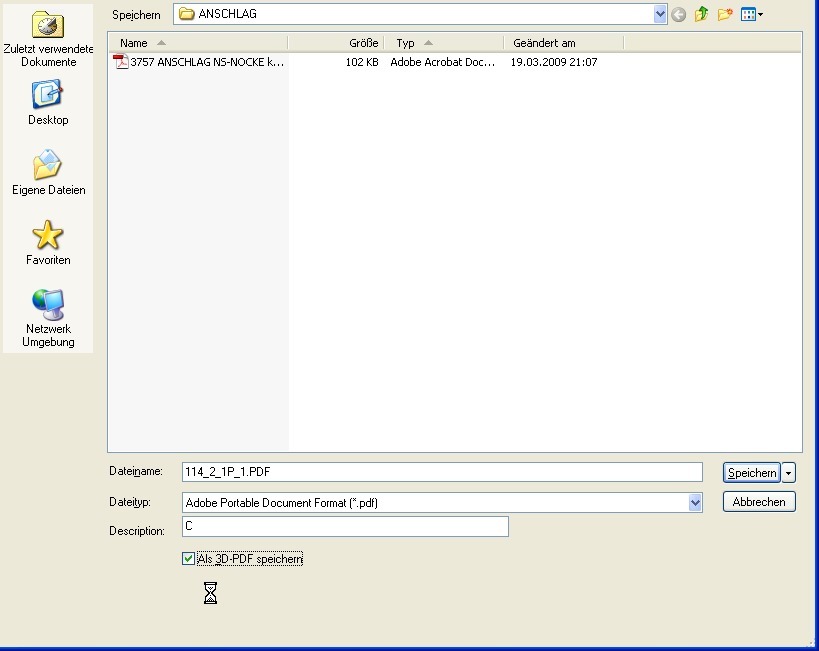

3DPDF.jpg 3DPDF1.jpg Cadfaster.jpg

Hi,

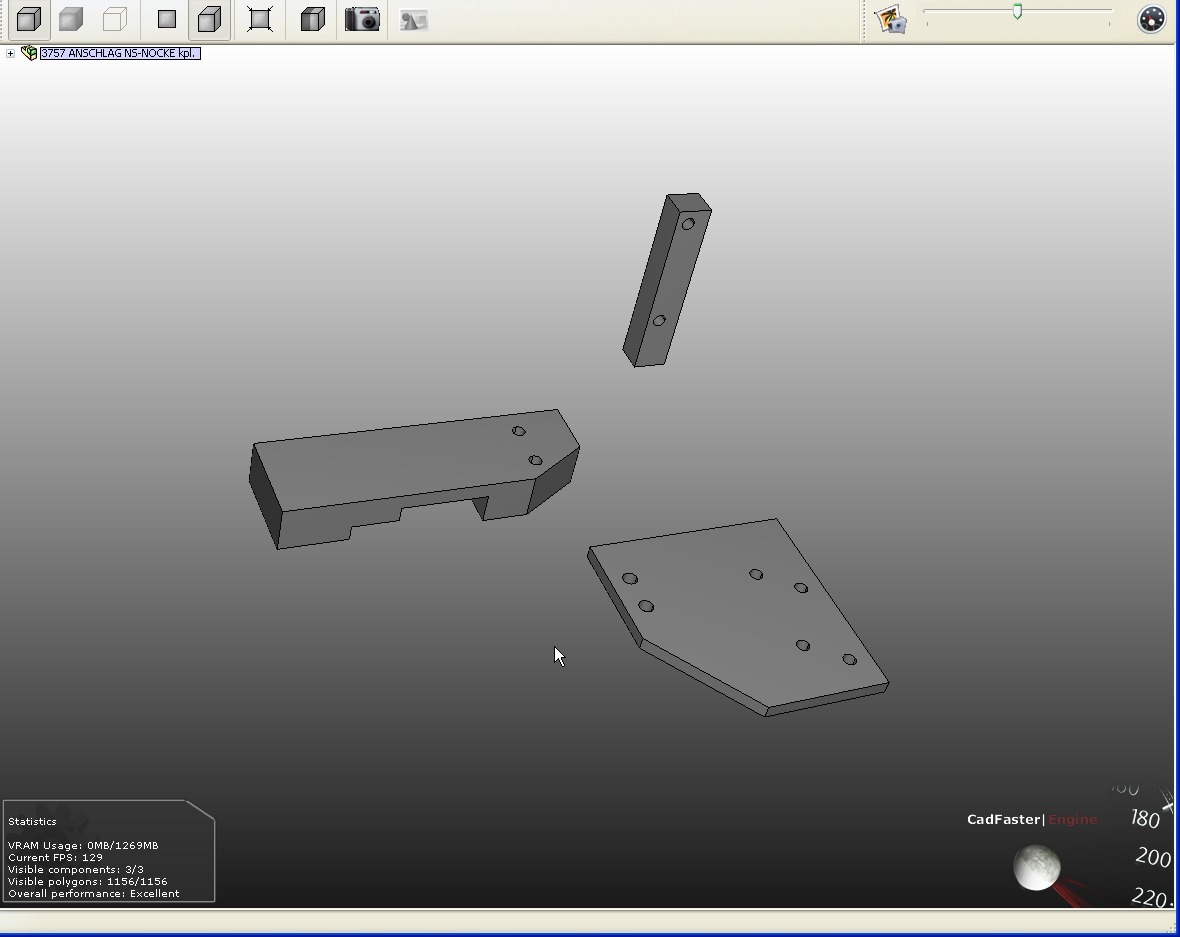

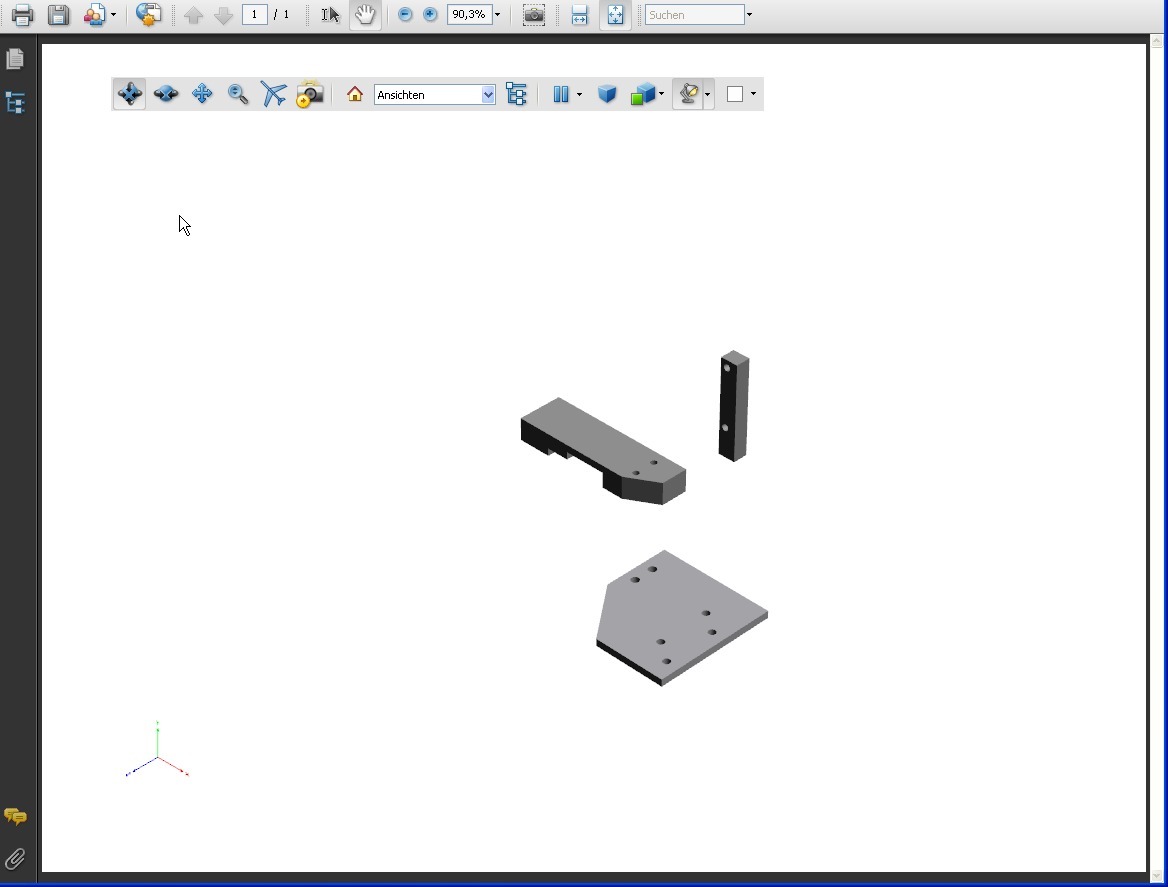

3D PDF geht schon seit 2007 allerdings nur aus der Modelebene. Habe eine BG (3-Teilig) ausgegeben.
Na ja, geht. Aber mit 100 Teilen sehe ich da ein wenig schwarz...

Step, CadFaster???...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Anschluss2D.JPG Anschluss3D.JPG

Klar - rechnen tut er ne ganze Weile, bis er das erzeugt bekommt, aber er macht es (hab meinen PC vorhin sogar auf 4GB erweitern dürfen   ). Nur weigert er sich beständig, die BG zu explodieren. Und da es beim speichern keine weiteren Optionen gibt - hab zumindest keine gefunden
Ich hab mal 2 Screenshots angehängt, wie ich es mir vorstelle (2D), und was er realisiert (3D)

Viele Grüße - Axel

[Diese Nachricht wurde von goofy_ac am 20. Mrz. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

jetzt verstehe ich nicht ganz...

Ich habe aus der 3D Baugruppe in Explosionsansicht eine 3D-PDF erstellt - wieso soll es nicht gehen? Kläre mich bitte auf.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wir haben in unserem Werk Rechner mit dem kostenlosen eDrawings stehen, dort kann sich jeder direkt die CAD-Dateien aus dem PLM holen und angucken, inkl. drehen, zoomen, Teilenummern, ausblenden, messen, etc.
Wär das nicht was für euch? Du würdest dir den Umweg über das 3D-pdf sparen.

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tja Thomas - genau das ist der Punkt, den ich nicht verstehe... Als wenn da noch irgendwo ein Schalter, eine Checkbox sitzt, die ich aktivieren muss - aber ich finde NICHTS in dieser Hinsicht

edrawings wäre mal einen Versuch wert. pdf hat mich gereizt, weil es einfach jeder schon hat. Schicke ich einem Kunden Daten, könnte er sie sofort sehen, ohne sich noch um Freeware-Tools bzw. Installationen etc. kümmern zu müssen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Axel,

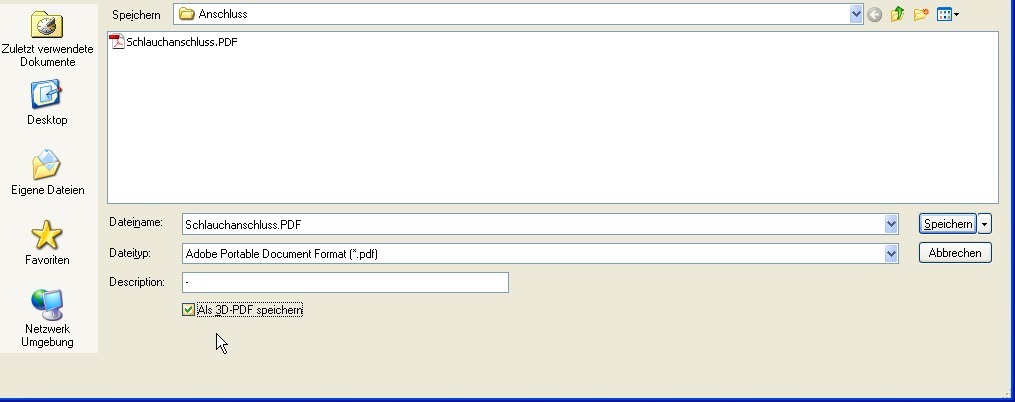

ja, es gibt einen "3D" Schalter - siehe mein Screensshoot oben. Baugruppe in Ex-Ansicht, speichern als *.PDF, Hacken in 3D Option rein und ab die Post!

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, den hab ich gesetzt - das 3D-pdf hat ja volle Funktionalität - rotieren, zommen, schwenken etc. - nur eben nicht im während des speicherns aktiven Status "explodiert"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3757ANSCHLAGNS-NOCKEkpl..PDF

Hi,

probiere es an einer kleinen Baugruppe. Dem PDF(3D)-Exporter ist doch egal was er zu schreiben hat. Würde mich wundern, wenn es von der Größe der BG abhängig ist. Aber womöglich ist es so. Im Anhang mein 3D Versuch. Mit den 3 Teilen ist es bei mir ein wenig träge.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die pdf´s, die ich hier eingestellt hab, sind mein Versuch mit einer kleinen Unter-BG - 8 Teile - selbst das funzt nicht. Das sollte aber auch keinen Unterschied machen. Im Zweifel würde sich mein PC tot rechnen (was mir im Moment sehr entgegen kommen würde  )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

gib die "kleine BG" her. Ich mache dann die PDF daraus. Am Rande - meine habe ich in 2007 SP5 erstellt. Und bei Dir ist es SWX?

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

SWX 2009  dann wirst Du sie nicht geöffnet bekommen. Expoertieren nach Step usw. wirds auch nicht bringen, weil da höchstwahrscheinich ebenfalls die Explosions-Informationen verloren gehen werden

Aber danke für Dein Angebot!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

so kommt das Eine zu dem Anderen - 2009 habe ich auch, aber die 3D-PDF noch nicht ausprobiert!
Tue ich gleich.

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

2009_BG.PDF

Hi,

2009 SP1.0--------------->

also, geht doch! Es gibt da allerdings "andere" ADOBE-Formate...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Anschluss.zip

hier sind die Daten, hab alles mögliche rausschmeissen müssen, war zu gross...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schlauchanschluss.PDF

Hi,

und gleich zurück...

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich krieg die Krise...
WARUM geht das bei Dir? und vor allen Dingen - WIE???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---




mehr habe ich nicht gemacht...

  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...Ich auch nicht

Ich kapituliere

Der einzige Unterschied ist zwischen Deinem 64Bit und meinem 32Bit-System - und das KANN doch nicht der Auslöser sein???
Danke für Deine Hilfe - weiß ich zu schätzen! Ü´s sind unterwegs

Werde mal den Support anmailen und um Rat fragen

Viele Grüße - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schlauchanschluss.PDF

Axel, wenn Dich das beruhigt:
Bei mir klappt es auch nicht.
An 64bit kann es also auch nicht liegen

------------------
Gruß, Nina

[Diese Nachricht wurde von Ninsche am 20. Mrz. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

nur am Rande:

ist aber (trotz XP 64) auf 2009 SP1.0 32 bit gemacht...
(jetzt bricht das Lachen aus - ich kann es schon hören...)

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es ist ein schönes Gefühl, nicht alleine im Regen zu stehen  auch wenn es mich der Lösung nicht einen Tick näher bringt...
Eigentlich gibt es doch keine Fehler, Macken etc., OHNE ein dahinter liegendes Schema

Und ja Thomas - ich kugel mich hier gleich vom Stuhl runter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

was ich nicht verstehen kann ( und auch nich will) - wie ist es möglich, wenn ich eine EX-BG SEHE und dann in 3D-PDF exportiere, kriege ich die nicht explodierte Ansicht exportiert!


G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

EBEN... der Witz ist ja - speichere es auf gleichem Weg als 2D-pdf ab - es funktioniert ALLES - inkl. der Explosionslinienskizzen, die bei Dir übrigens auch nicht dargestellt wurden - wysiwyg
