Thema: Profilschienenführung Broda (938 mal gelesen)
|
Brödlahans Mitglied
Beiträge: 94 Registriert: 23.05.2008
|
erstellt am: 17. Mrz. 2009 11:11 <-- editieren / zitieren --> Unities abgeben:

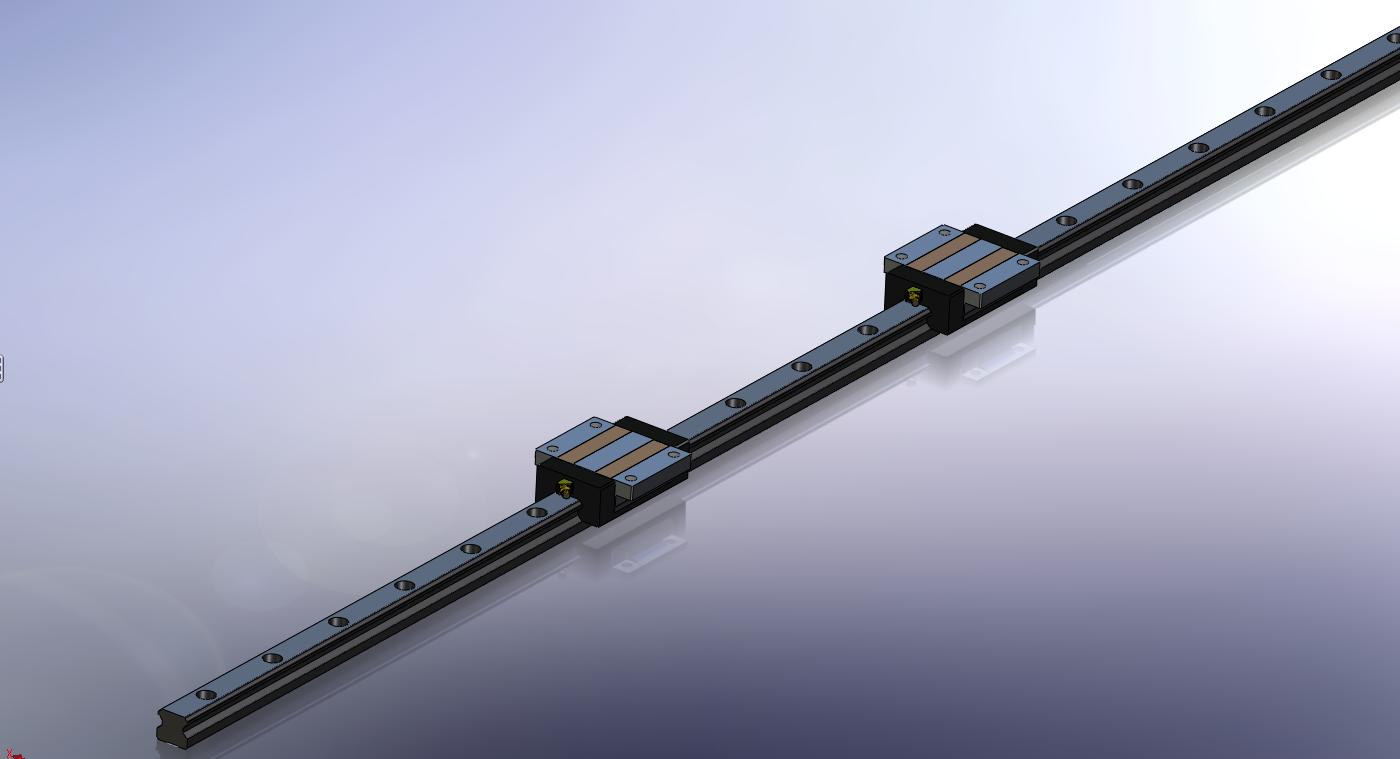

Mahlzeit, mußte eine Profilschiene der Firma Broda Schwabach modellieren- es gab lt. Auskunft des Herstellers keinerlei 3D Daten dafür. Weil mich das doch ein wenig Zeit gekostet hat, möchte ich das hier posten, vielleicht spart sich ein anderer dadurch eine dreiviertel Stunde. Mfg
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks Ehrenmitglied V.I.P. h.c. Konstrukteur / Entwicklung
Beiträge: 3181 Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 17. Mrz. 2009 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans
Broda schaut stark nach einem Händler aus nicht nach einem Hersteller und die Schienenführung die Du modelliert hast, schaut stark nach einer SHS Führung mit Flanschwagen von THK aus, von denen es 3D Daten gegeben hätte ------------------ "Im Menschen ist etwas, das stärker ist als er, das ihn Wege gehen lässt, die ohne Ziel scheinen. Dennoch ist glücklich, wer auf ihnen geht." (ALEXANDRA DAVID-NÉEL) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Grimric Mitglied technischer Anwendungsberater/Kostruktion
Beiträge: 13 Registriert: 27.01.2009
|
erstellt am: 17. Mrz. 2009 14:19 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans
Hallo brainseks, ja es ist richtig, das Broda ein Händler ist. Aber bitte vorsichtig über die Äußerung mit dem Hersteller. Es kommen etliche Hersteller in Frage. Sie sind zwar größtenteils von den Außenabmaßen her identisch (weshalb sie fast alle untereinander austauschbar sind), unterscheiden sich aber haupsächlich im Innenleben. Sind sie mit Kugelkette oder ohnen ist zum Beispiel ein Kriterium, was entscheidenden Einfluß auf die Tragzahl hat. Und glaub mir bitte, weil wir selber Hersteller und Lieferant von Linearführungen sind und auch Profilschienenführungen im Programm haben. Gruß Grimric Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Brödlahans Mitglied
Beiträge: 94 Registriert: 23.05.2008 HP xw4600 WS, Intel Core Duo 1,98Ghz, 3 GB Ram, WIN XP, NVIDIA Quadro FX 1700, SW2008 SP5.0, Huppendorfer Bierkühlung
|
erstellt am: 17. Mrz. 2009 14:46 <-- editieren / zitieren --> Unities abgeben:
Hallo, mir wiederum waren technische Daten egal. Diese Profilschiene wurde von unserem Ing. in einer 2D Baugruppe verbaut, die ich im 3D aufnehmen mußte. Also war mir primär die Geometrie wichtig, um es in sw vernünftig darstellen zu können und um richtige Stücklisten zu erhalten. Mfg ------------------ C:\Dokumente und Einstellungen\TB04\Desktop\not used\gifs Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
brainseks Ehrenmitglied V.I.P. h.c. Konstrukteur / Entwicklung
Beiträge: 3181 Registriert: 26.07.2002 Intel Core i5-3570K, Asus P8Z77-V Pro, Intel 320 SSD 128GB System, WD-5000AAKS Daten, Geforce GTX460 1GB, Windoof 7 home Premium 64bit (privat)<P>Samsung R540 i3-380M JA05 /Intel Core i3-380M 2x 2,53GHz / Intel X25-M G2 80GB System, 4096MB DDR3 Ram / Intel® HD Graphics / Webcam u. int. Mikro, DVD Brenner / Windows 7 Home Premium 64 Bit (Notebook privat)
|
erstellt am: 17. Mrz. 2009 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans
Zitat: Original erstellt von Grimric: Hallo brainseks,ja es ist richtig, das Broda ein Händler ist. Aber bitte vorsichtig über die Äußerung mit dem Hersteller. Es kommen etliche Hersteller in Frage. Sie sind zwar größtenteils von den Außenabmaßen her identisch (weshalb sie fast alle untereinander austauschbar sind), unterscheiden sich aber haupsächlich im Innenleben. Sind sie mit Kugelkette oder ohnen ist zum Beispiel ein Kriterium, was entscheidenden Einfluß auf die Tragzahl hat. Und glaub mir bitte, weil wir selber Hersteller und Lieferant von Linearführungen sind und auch Profilschienenführungen im Programm haben. Gruß Grimric
Ich wollte keine Werbung für THK machen, Ihr macht bestimmt auch ganz tolle Führungen, da wir als Linearachsen Hersteller auch mit solchen Schienen arbeiten, fiel mir halt die Ähnlichkeit zu besagtem Hersteller auf, war nur eine Vermutung keine Feststellung. ------------------ "Im Menschen ist etwas, das stärker ist als er, das ihn Wege gehen lässt, die ohne Ziel scheinen. Dennoch ist glücklich, wer auf ihnen geht." (ALEXANDRA DAVID-NÉEL) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Fokko Erdmann Mitglied Ingenieur
Beiträge: 205 Registriert: 22.10.2007 Privat: AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe Thinkpad T43p mit 14" und maximaler Ausbaustufe Thinkpad T60P mit 14" und maximaler Ausbaustufe Arbeit: Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4
|
erstellt am: 17. Mrz. 2009 16:19 <-- editieren / zitieren --> Unities abgeben: Nur für Brödlahans
Moin. Davon ab gebührt Brödlahans trotzdem ein Dankeschön. Wenn es nur einem hilft, ist der Speicherplatz hier gut angelegt. Muß mal gucken, was noch von meiner DA so auf dem Rechner rumfliegt. Das ärgerliche an den ganzen 3D-Modellen ist oftmals das Vorhandensein in den Schnittstellenformaten mit den dazugehörigen Problemen beim Import. ------------------ Mit freundlichen Grüßen Fokko Erdmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
