Hallo,
Ich verzweifel gerade hier an einer Helix mal wieder.

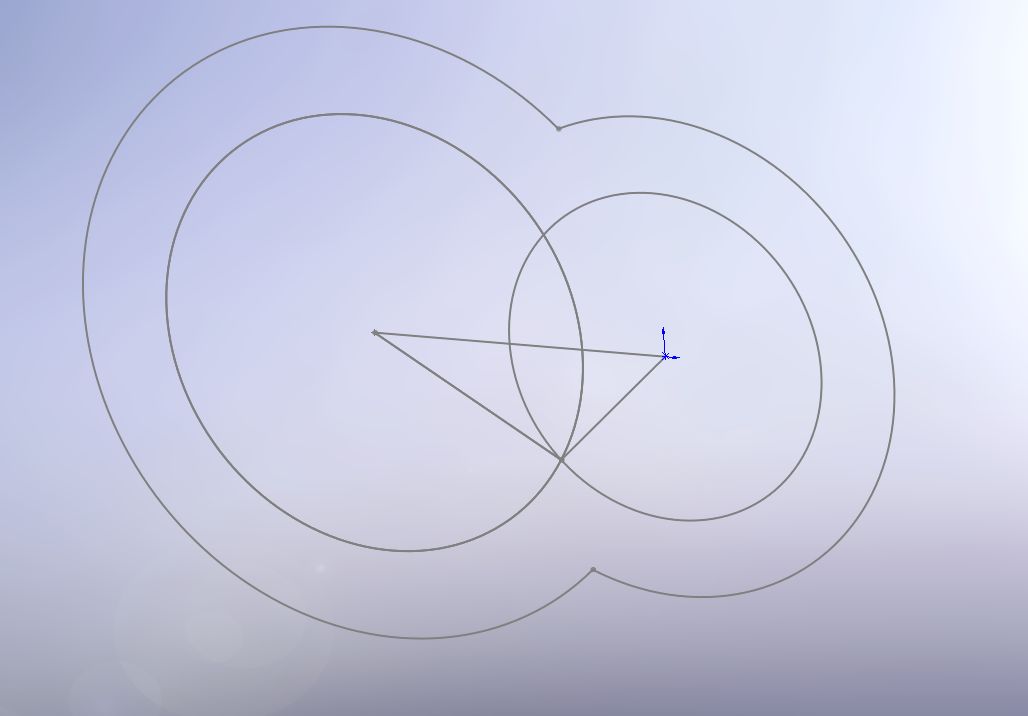

Im Bild ist der Schnittpunkt zweier Kreise bzw. die Spitze des Dreiecks
erkennbar. Wie schaft man es in SW das die Helix genau an diesem Punkt
startet. Das hindrehen von Startpunkt über das maß is ja nicht wirklich
das gelbe vom Ei. Da muß es doch noch was anderes geben.
Genau an diesem Punkt sollen 2 Helix beginnen. eine rechtsrum und
die andere linksrum.

MfG
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lutz Federbusch
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Lutz Federbusch an!   Senden Sie eine Private Message an Lutz Federbusch  Schreiben Sie einen Gästebucheintrag für Lutz Federbusch

Beiträge: 3094
Registriert: 03.12.2001

alle SW seit 97+
AutoCAD2016-2022
ERP ProAlpha + CA-Link
Intel Core i7-7820K 32GB
Win10x64 Quadro K5000
SpacePilot

erstellt am: 19. Feb. 2009 17:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich

Mach doch zuerst die Helixe und dann das drumrum - das würde doch gehen! Ansonsten könntest Du das Maß nur mit einem gesteuerten Maß messen und gleichsetzen mit dem, was sich aus Deinen Skizzen ergibt (Gleichung).

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 19. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 19. Feb. 2009 17:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi,

also gibt es keine andere Möglichkeit die Helixe am Schnittpunkt beginnen zu lassen als
über eine Gleichung?
Is scho schräg oder?

cya
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

myca
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von myca an!   Senden Sie eine Private Message an myca  Schreiben Sie einen Gästebucheintrag für myca

Beiträge: 4383
Registriert: 15.06.2007

SW 2007
SW 2018
2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64
3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro

erstellt am: 19. Feb. 2009 18:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich

Hi,

Du brauchst doch nur den Anfangswinkel zu kennen...

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 20. Feb. 2009 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

also ich habs jetzt mit der gleichung gemacht.
Ist aber schon etwas von hinten durch die Brust ins Auge.

In der Skizze den Winkel angetragen und diesen dann in die Gleichung eingebaut. Wäre halt schön wenn man sich diesen Weg sparen könnte und gleich den Startpunkt in der Skizze wählen könnte.

Aber so ist das halt andere Systeme andere Arbeitsweisen.
Das wird glaub ich noch einige Zeit dauern bis ich mit SW genau so
unterwegs bin wie mit SE.

MFG
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 20. Feb. 2009 15:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich








Hallo,

das geht auch einfacher!

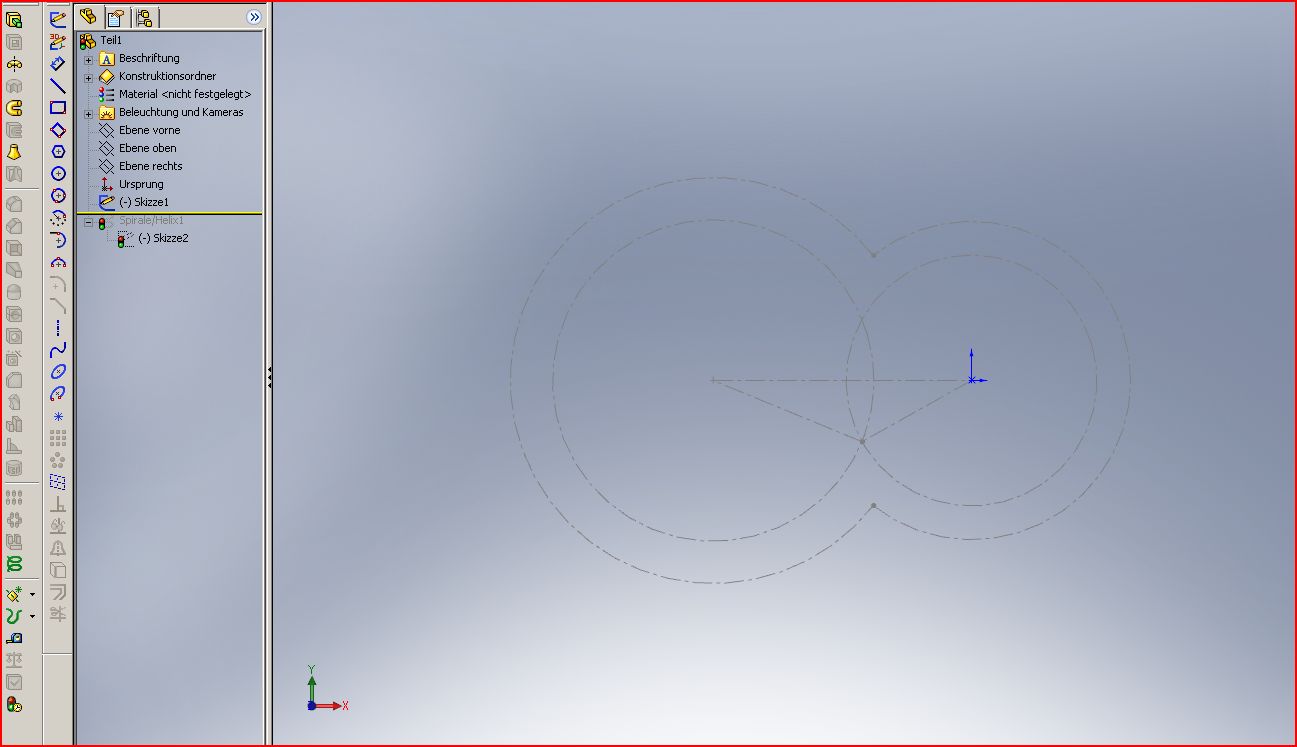

1. Basisskizze wie in Deinen Bild erstellen (allerdings mit Linienart für Konstruktion(gestrichelt)) Bild 1

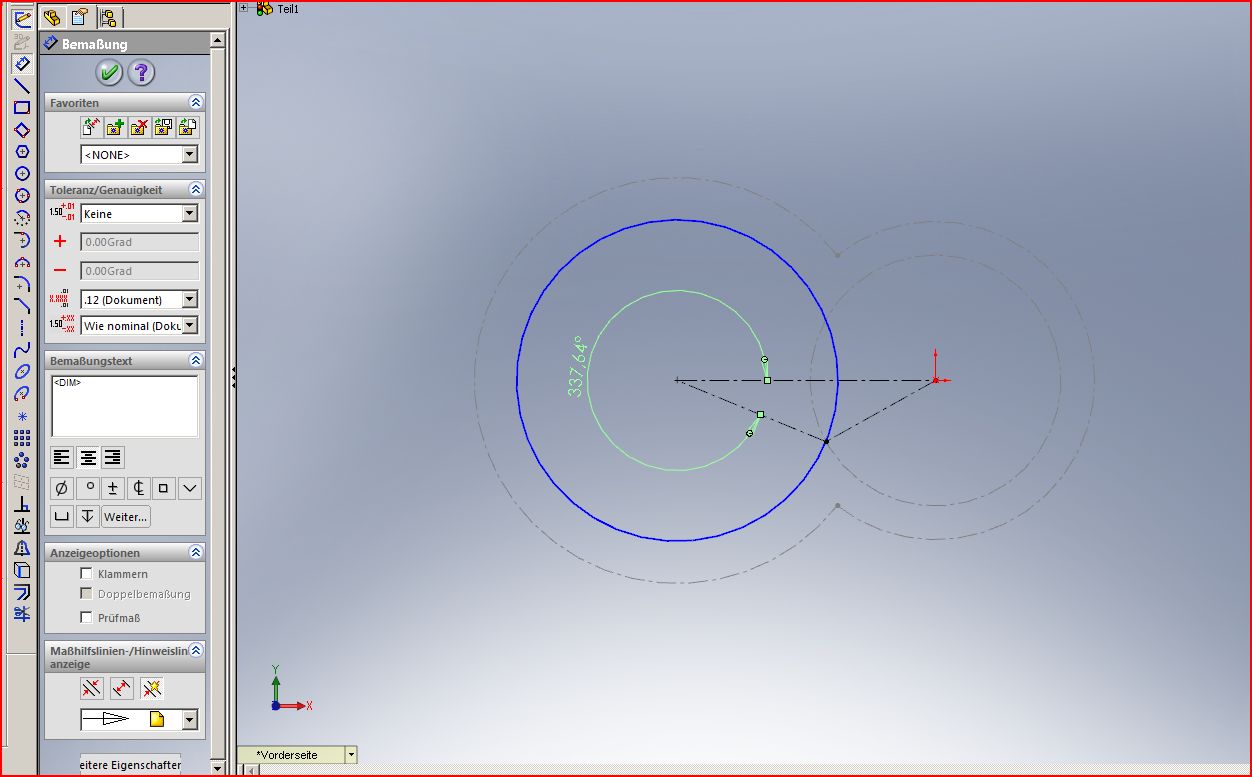

2. Neue Skizze öffnen, Kreis für Helix zeichnen, mit Konstruktionsgeometrie Dein Dreieck nachziehen und bemaßen! Bild2

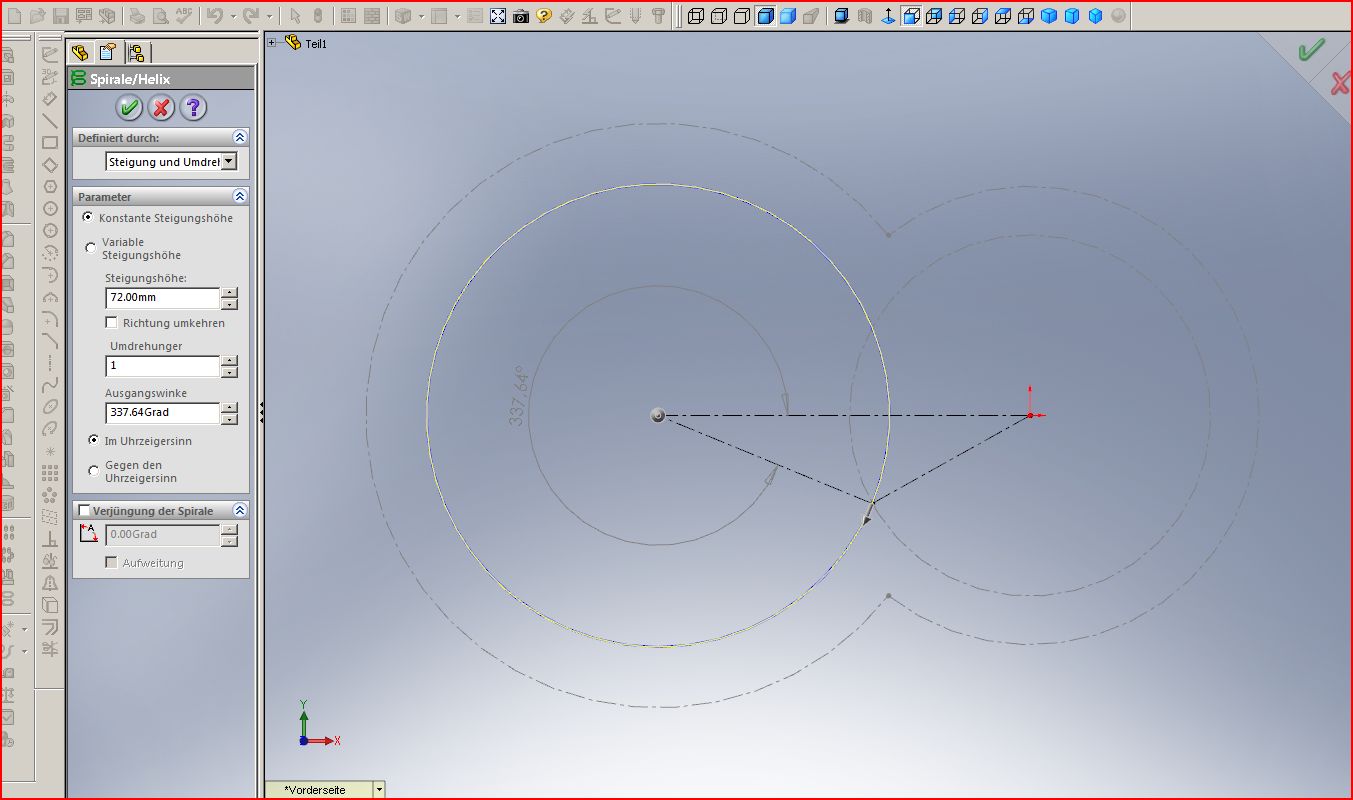

3. Helix einfügen den Wert der Bemaßung eintragen und fertig
