Thema: Rohr/Zylinder als Blechteil nachbauen (3658 mal gelesen)
|
SolidWorks2009 Mitglied
Beiträge: 8 Registriert: 17.02.2009
|
erstellt am: 17. Feb. 2009 16:50 <-- editieren / zitieren --> Unities abgeben:

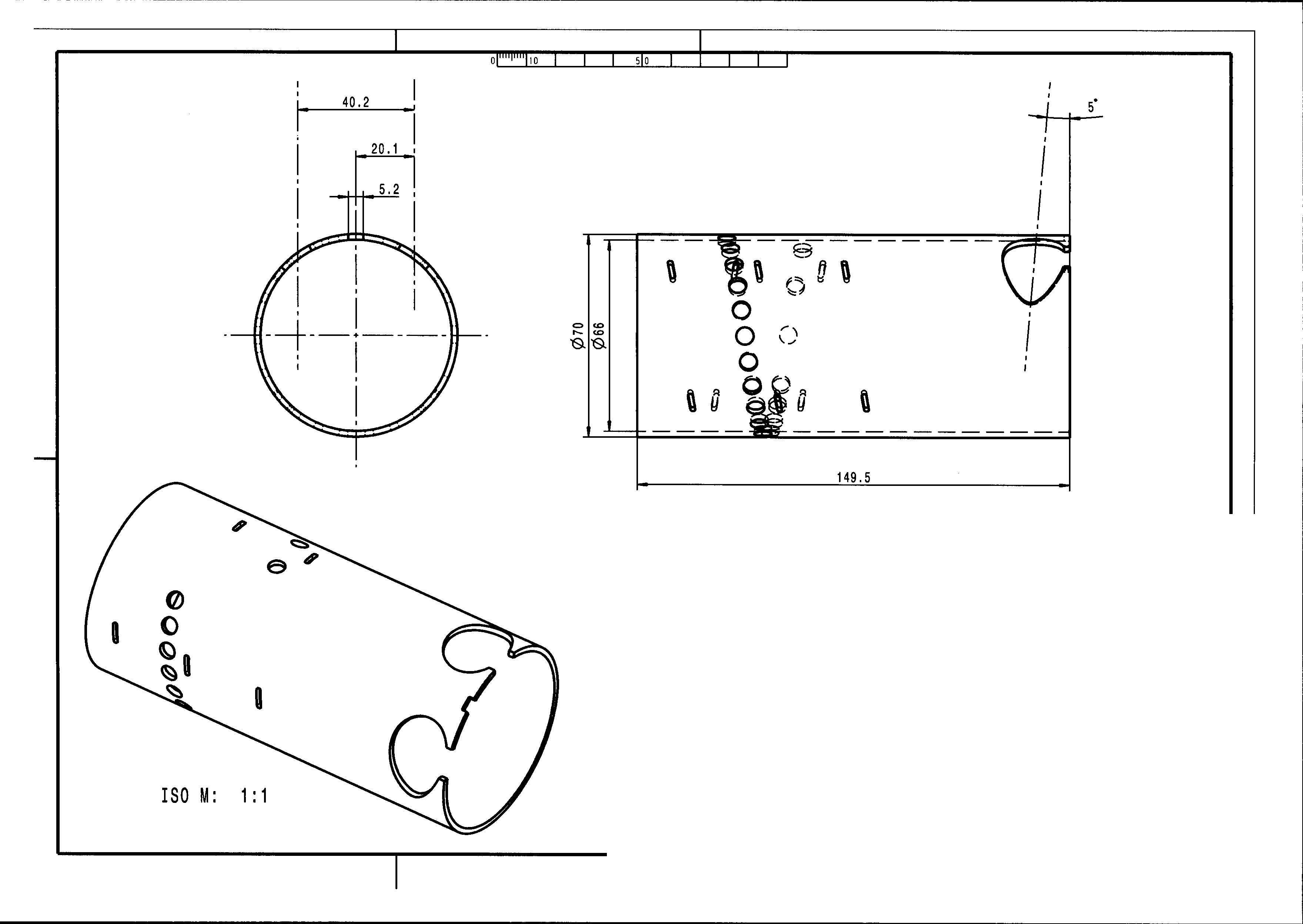

Hallo, Ich habe ein Problem bei dem ihr mir hoffentlich helfen könnt. Auf dem Bild, welches ich angehängt habe ist ein Rohr zu sehen. Dieses Rohr wurde in CATIA konstruiert und wird mir als Step oder IGS Datei zu verfügung gestellt. Die Datei ist jedoch nicht wirklich brauchbar (kein durchgängiges volumenmodell und erst recht kein Blechteil) Ich benötige die Abwicklung bzw die Mantelfläche. Ich weiß, dass SolidWorks nur Blechteile abwickeln kann. Da es auf Grund der schlechten Daten nicht möglich ist, das Modell in ein blechteil zu konvertieren, möchte ich das Rohr einfach nachbauen. Jetzt möchte ich aber nicht wirklich alle Gradzahlen und Koordinaten der Bohrungen aus dem Modell herausmessen, abschreiben und neue Bohrungen und Ausschnitte konstruieren sondern die vorhandenen Kurven und Kanten des IGS-Modell nutzen und mir so einige Arbeit ersparen. Wie gehe ich die Sache am geschicktesten an? Kann ich mir die Messarbeit denn überhaupt sparen? Für eure Antworten bin ich euch sehr dankbar. [Diese Nachricht wurde von SolidWorks2009 am 17. Feb. 2009 editiert.] [Diese Nachricht wurde von SolidWorks2009 am 17. Feb. 2009 editiert.] [Diese Nachricht wurde von SolidWorks2009 am 17. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 17. Feb. 2009 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009
|
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 17. Feb. 2009 17:16 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009
Hallo, am einfachsten versuchst Du aus Deinem Teil ein Volumen zu schaffen ! Dann einen zB. 1mm/1° Schnitt einseitig durchs Teil, und sagst Blech . Schon ist alles fertig MfG Krümmel ------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dirk Wollborn Mitglied Entwicklungskonstrukteur
Beiträge: 379 Registriert: 31.07.2001
|
erstellt am: 17. Feb. 2009 17:25 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009
|
littlebodo Mitglied Dipl.-Ing, Presales SWX
Beiträge: 67 Registriert: 24.02.2005 DELL M6300 8,00 GB RAM SWX2010 Premium SP3.0 Simulation Prem. Flowsimulation Enterprise PDM Windows 7 Enterprise
|
erstellt am: 17. Feb. 2009 17:39 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009

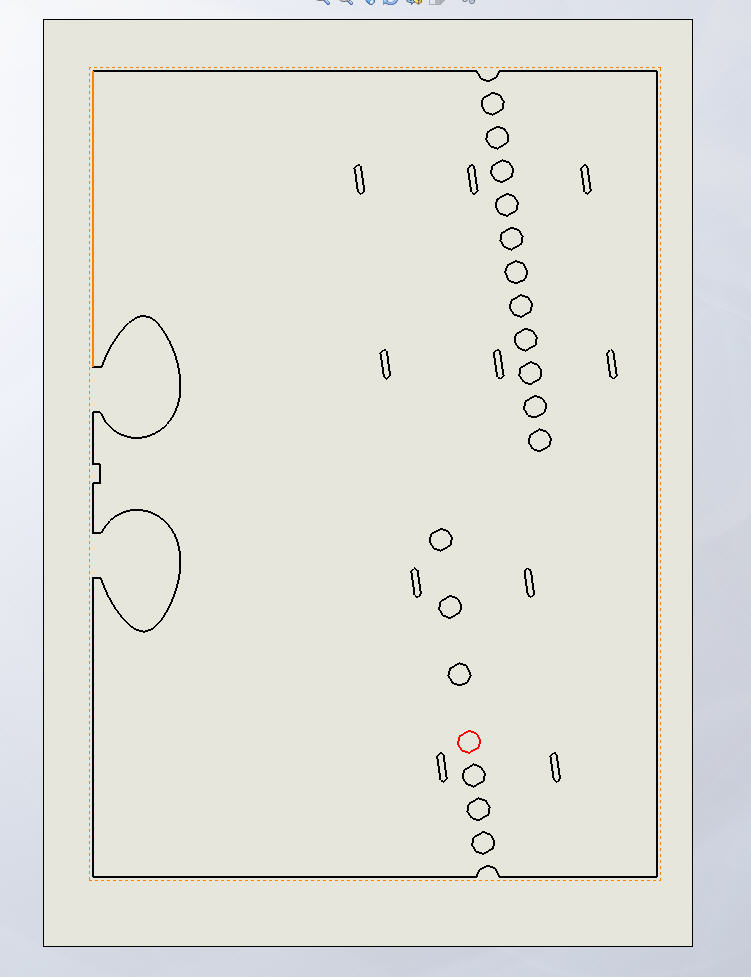

@Krümel: Ich wüste zwar nicht wie dann trotz guter Daete daraus ein Blech hinbekomme?!? Zum Blech konvertieren bekomme ich bisher nur mit "Eckigen" Sachen hin. Seis drum. Mit dem SheetMetalWorks von SPI kam es auch ohne korrektur abwickeln. so long der Marc Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 17. Feb. 2009 17:51 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009
@Krümmel also unter 2009 hat sich dieser Befehl ziemlich verändert. Konvertierungen von ausgetragenen Rohrstücken, die wir bisher nach genau Deinem Schema gefertigt haben, bekomme ich bei identischem Grundkörper nicht mehr hin... KLASSE [Diese Nachricht wurde von goofy_ac am 17. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
goofy_ac Mitglied Produktentwickler
Beiträge: 1130 Registriert: 20.06.2006 Dell Precision 7740; i7/9850@2,6GHz Quadro RTX5000; 32GB; Win10x64 prof. SWX2022 SP5; dbWorks R20
|
erstellt am: 17. Feb. 2009 18:17 <-- editieren / zitieren --> Unities abgeben: Nur für SolidWorks2009
@Krümmel Früher hat SWX den Volumenkörper übernommen, Du hast Radius und Blechdicke angegeben, eine der frisch geschnittenen Flächen als fix angeclickt, konntest wandeln und abwickeln Jetzt kannst Du nur noch eine ebene Fläche markieren, auf der dann senkrecht zu dieser Material aufgebaut wird - Du umwickelst quasi den bestehenden Körper mit Blech - damit geht alle Information über die Schnittfiguren verloren. Zudem lässt sich die gewölbte Fläche eines Zylinders nicht ansprechen, um auf dieser Material aufbauen zu können Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
