Thema: Mit Fräser Z & X eine Kreisbahn Fräsen (1133 mal gelesen)

currie
Mitglied
Betriebsmittelkonstrukteur

Senden Sie eine Private Message an currie

Schreiben Sie einen Gästebucheintrag für currie

Beiträge: 83
Registriert: 10.03.2005

WIN10 / SWX2020

erstellt am: 17. Feb. 2009 13:17

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo

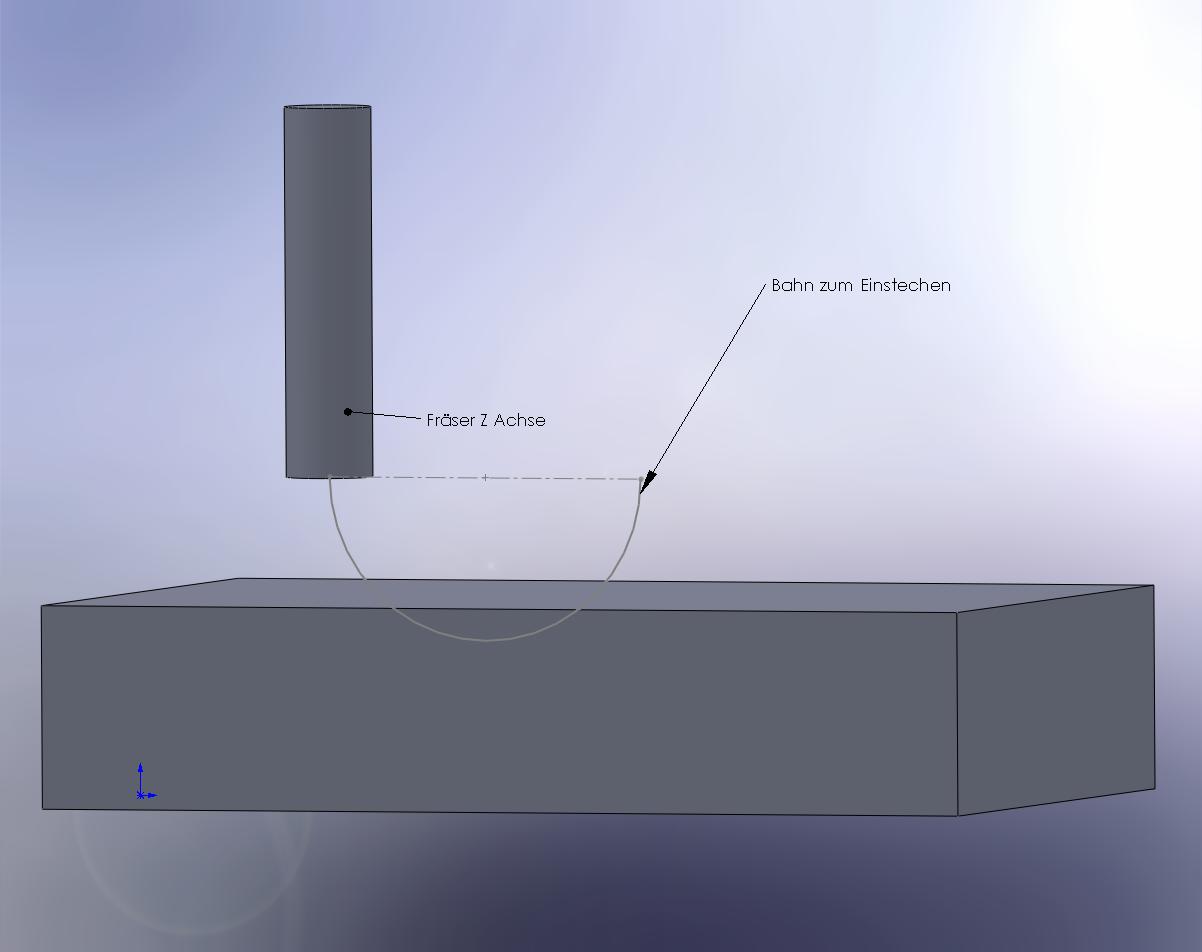

Ich möchte eine Austragung machen wie im Bild gezeigt.
Der Fräser ist in Z-Achse eingespannt und soll einer Kreisbahn folgen Z und X.
Mit dem Körper Austragen Feature >>Schnitt >>Austragen (Körper) hatte ich bis jetzt keinen Erfolg.

Vielen Dank für eure Hilfe

Currie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

olichen
Mitglied
Maschinenbautechniker

Senden Sie eine Private Message an olichen

Schreiben Sie einen Gästebucheintrag für olichen

Beiträge: 469
Registriert: 03.09.2007

erstellt am: 17. Feb. 2009 13:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für currie


Servus currie,

das ganze gabs hier schonmal in einem Beitrag. Schau mal, ob dir das Bild weiterhilft ...

Gruß
OLI

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH

Senden Sie eine Private Message an ess-jay

Schreiben Sie einen Gästebucheintrag für ess-jay

Beiträge: 681
Registriert: 28.04.2005

Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007

erstellt am: 17. Feb. 2009 14:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für currie


fraeser.zip

Hallo Currie,

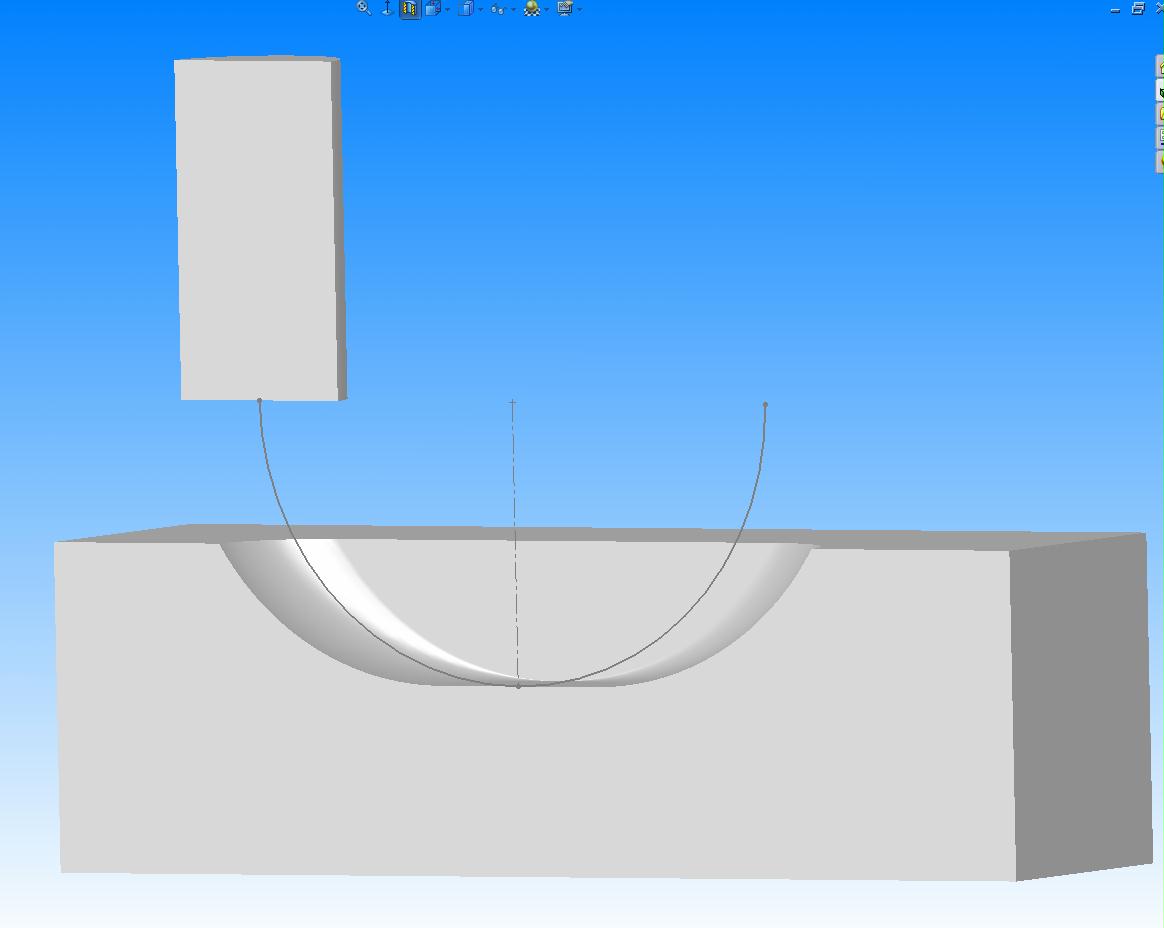

ungefähr so? -->

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

currie
Mitglied
Betriebsmittelkonstrukteur

Beiträge: 83
Registriert: 10.03.2005

WIN10 / SWX2020

erstellt am: 17. Feb. 2009 14:55

<-- editieren / zitieren -->

Unities abgeben:

Hallo ess-jay

Super! Ich hab es noch nicht geschnallt wie es genau funzt, aber das sieht genau so aus wie ich es haben will.

Danke

Ciao

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

olichen
Mitglied
Maschinenbautechniker

Beiträge: 469
Registriert: 03.09.2007

erstellt am: 17. Feb. 2009 15:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für currie

Ich hätte ja auch ein Modell zur Verfügung gestellt, hab aber leider nur SW 2009 .....

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ess-jay
Mitglied
Konstrukteur/ CAD-Admin/BOFH

Beiträge: 681
Registriert: 28.04.2005

Dell Precision T5500
Windows 7 64 bit
24GB RAM, NVidia Quadro 5000
SW 2010 SP4.0
ME10 17.00
3DConnexion Spaceexplorer
Office 2007

erstellt am: 17. Feb. 2009 15:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für currie

Im Prinzip habe ich statt eines Volumenkörpers halt nur die Skizze entlang eines Viertelkreises ausgetragen. Der entscheidende Knopf ist dabei im Feature Schnitt-Austragung die Auswahl "Normale konstant halten".
Dann das gleiche auf der anderen Seite nochmal (hätte man vermutlich auch einfach spiegeln können), die Mitte rausschneiden - fertig.

------------------
Gruß,
Stephan

"Optimismus ist lediglich ein Mangel an Informationen"

BOFH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
