Hallo, habe da eine Frage zum SW 2009

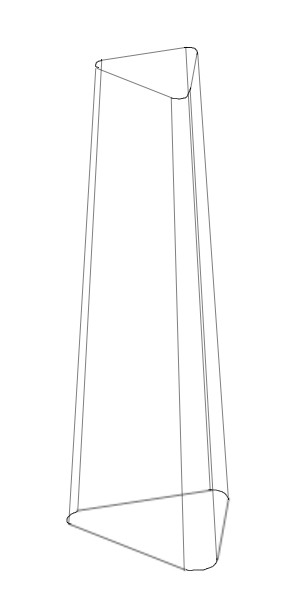

wie Konstruiere ich am besten einen 3 Eckigen Kegel (Siehe Anhang) als Blechfeature (Ecken Stoßen in einer "runden Ecke" aufeinander) Sodass das ganze auf dem Boden steht.

Brauche nachher auch eine Abwicklung des ganzen.

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

brb.zip

Moinsen,
schau mal nach, so müßte es doch klappen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1-Trichter.PDF Part1-Trichter.SLDPRT.txt

Hallo,

anbei der dreieckige Trichter mit Boden und Abwicklung.
Er ist so aufgebaut, daß man in auf andere Maße anpassen kann
und der Winkel im Boden immer waagerecht bleibt.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

017015_3eckigerBlechkegel.exe.txt

Zitat:

---

Original erstellt von JPredator:
...wie Konstruiere ich am besten einen 3 Eckigen Kegel...

---

So das er sich am Ende auch fertigen läßt  SCNR

Wie das am besten geht mußt Du schon selbst heraus finden. Als Video angehängt (selbstextrahierendes 7zip-Archiv, .txt entfernen) siehst Du die neue Funktion 2009 zu Blech konvertieren.

HTH,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

das ist ja ne nette Spielerei in SW 2009. Nicht schlecht. Zum Glück  muß man ja hoffentlich auch in Zukunft
darüber nachdenken, was man wie auch wirklich wirtschaftlich herstellen kann. Bei Papier  geht es natürlich immer.

Ich freue mich schon, wenn wir Ende April auch auf SW2009 umstellen.

Grüße ins Hessenland.
Robert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

>>>------
Part1-Trichter.PDF

Part1-Trichter.SLDPRT.txt

Hallo,

anbei der dreieckige Trichter mit Boden und Abwicklung.
Er ist so aufgebaut, daß man in auf andere Maße anpassen kann
und der Winkel im Boden immer waagerecht bleibt.

MFG Robert Hess.
------<<<

das ist so ziemlich das was ich bauen wollte :-)
(oben & unten offen, 3 gerade seiten und 3 Biegungen)

darum noch meine Frage, wie füge ich da dann vorne noch je eine 60°-Biegungen ein, dass es auf die 120° schließt in der Ecke... ?

Den Aufbau von dem Teil checke ich nicht so ganz... wie das funktioniert ^^

Grüße

[Diese Nachricht wurde von JPredator am 14. Feb. 2009 editiert.]

[Diese Nachricht wurde von JPredator am 14. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1-Trichter-Lasche.PDF Part1-Trichter-120.PDF

Hallo JPredator,

ganz habe ich Deine Problem nicht verstanden. Willst Du die beiden Schenkel in der Draufsicht (die Seitenteile des Trichters) auf 60° stehen haben? Dann mußt Du doch einfach nur die Grundskizze anpassen. Aber ich denke ich Du meinst was anderes.

MFG Robert Hess.

Hier das Bild mit der 120°-Version.

[Diese Nachricht wurde von Robert Hess am 14. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

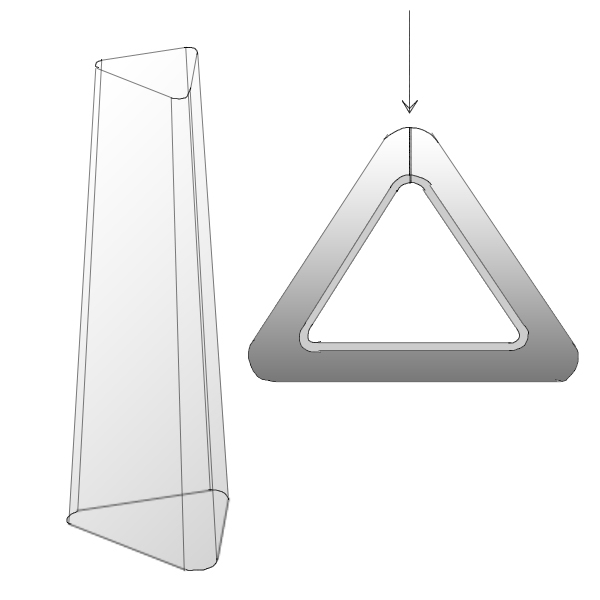

genau, wie das zweite bild, nur dass beide Enden um 30° reingebogen werden so dass die Ecken aufeinanderstoßen :-)

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1-Trichter-120-Lasche.PDF Part1-Trichter-120-Lasche.SLDPRT.txt

Hallo,

in etwa diese Richtung? Modell ist nicht ordentlich aufgebaut bzgl. dieser beiden Schenkel, die aufeinanderstoßen.
Falls dies so aber Deinen Wünschen entspricht, kannst Du dies ja selber "wasserdicht" aufbauen.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ähnlich...
nur die geraden sollten dann noch weg sein. also dass es genau gleich wie die anderen 120°-Biegungen ist... nur in der Mitte zusammenstoßen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1-Trichter-Ecke.PDF

Hallo JPredator,

dann sollte es wohl so sein. Schönes Wochenende und bis bald.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

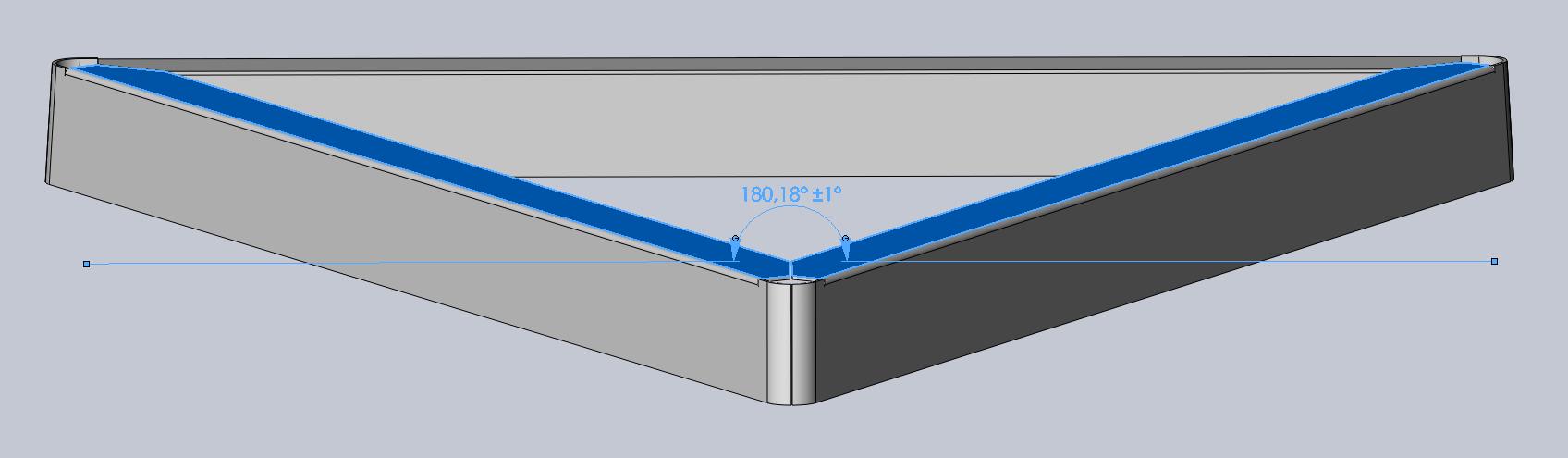

Bilder sagen einfach 1000x mehr als Worte ;-)

so wollte ich es bauen.

habe hauptsächlich das Problem dass ich es durch die Schräge Skizze vorne es nicht gerade auf den Boden gestellt bekomme ...

Vielen Dank so weit auf alle Fälle schon mal für die ganzen Vorschläge

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi JPredator,

un Du bist Dir aber ganz sicher, daß Du (einer) es auf so einer kurzen Strecke auch gebogen kriegst (2 x )???

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

zuerst länger lassen dann kanten und den Rest wegschneiden
Dann kanten und die letzte Biegung im Gesenk oder mit nem Gummihammer
Mit ein bisschen gutem Willen ist das doch möglich oder?

MfG
Krümmel

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Part1-Trichter-Last.SLDPRT.txt

Hallo,

hier das Modell dazu. Herstellung ist ne andere Frage.

MFG Robert Hess.

Weiter solltest Du jetzt ja selber kommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke euch :-)

Also das von Robert Hess zum Schluss ist perfekt. Danke

Wie das aufgebaut ist, ist mir trotzdem ein Rätsel ^^

Viele Grüße, JP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Die letzte Datei vom Robert Hess hat wunderbar funktioniert.

Jetzt aber ein weiteres Problem, das sich aus den verschiedenen Außenmaßen ergibt.
Da es ja kein gerader Winkel ist, kann ich die 3 Biegungen nicht einfach so einstellen. Wie bekomme ich die denn nun plan gekantet oben?

Viele Grüße, JP

[Diese Nachricht wurde von JPredator am 19. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi

genauso, wie in Roberts Variante der Boden gebaut wurde:

Das Feature Lasche an einer Kante ansetzen, im Featuremanager unter Winkel einmal in das Feld Fläche clicken, dann "parallel zu Fläche" aktivieren, an Deinem Modell die Fläche anclicken, zu der die Lasche parallel sein soll, Länge etc eingeben - fertig

Gruß - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KopievonWand_2.SLDPRT.txt

bei einem hat es hingehauen :-)
bei den 2 anderen kann ich keine Kantung oben und unten einfügen...
ich verstehe aber nicht warum überhaupt :-(

kann mir da jemand bitte behilflich sein?

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Weiß wer warum das Kanten oben & unten bei der angehängten Datei nicht mehr funktioniert?
Bzw. warum ich nicht mal Skizzen auf den Flächen erstellen kann :-(

LG JP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

kegelswx2007.zip Laschenposition.JPG Dreieck2007.JPG

Hallo,

kann zwar nur mit SWX 2007 antworten!

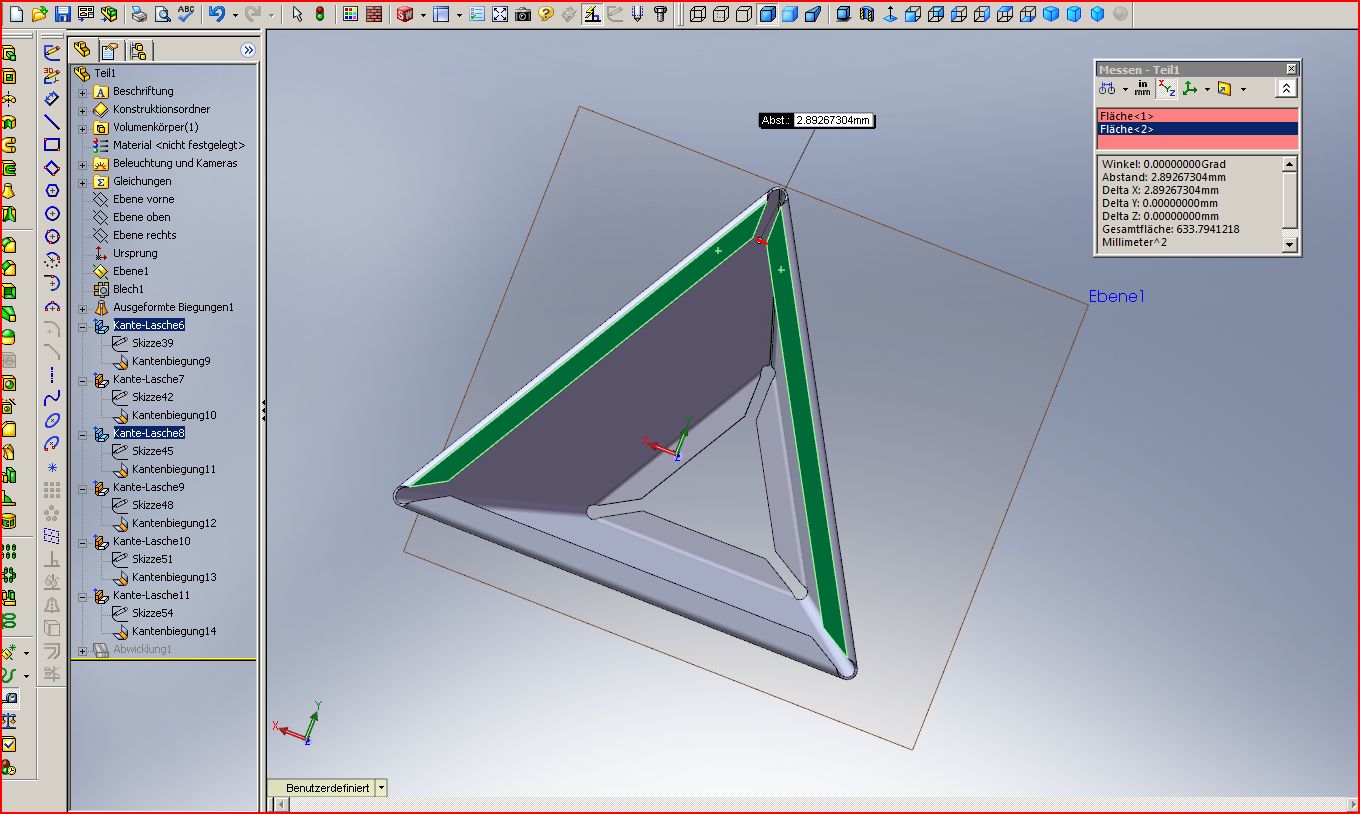

Denke aber mein Modell ist einfach nachvollziehbar,

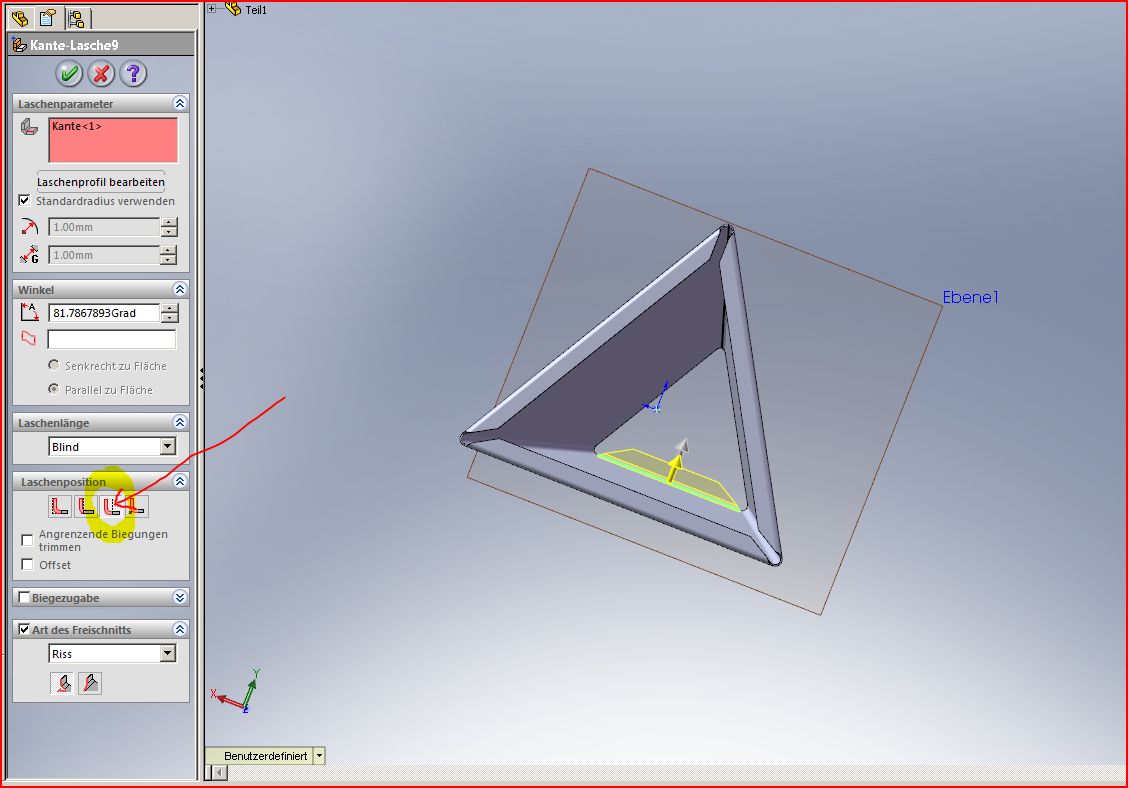

Auf Laschenposition achten !
(abwickeln funzt aúch )

MfG
Krümmel

(Featureunterdrückung aufheben)

(hab die Laschen einzeln erstellt ist manchmal einfacher)

------------------
Stillstand ist Rückschritt
