Hallo,
ich habe ein Problem mit dem erstellen von Trennfugen in SW.
Ich möchte ein Kunststoffteil konstruiren und dabei die Funktion Kern- / Formnest nutzen.
Dabei erhalte ich immer den Fehler Oberflächen können nicht zusammengefügt werden.
Ich habe auf dem Gebiet Gusskonstruktionen keine erfahrungen wollte aber mal die Funktion in SW ausprobieren.
Was haben die Farben bei der Formschräganalyse genau zu bedeuten.

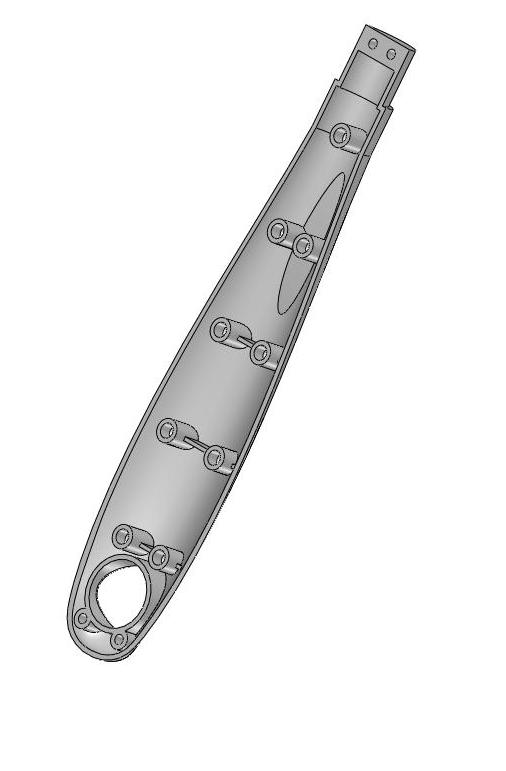

Im Anhang habe ich mal ein Bild vom Modell mit abgelegt

Danke für die Tips und Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)

Senden Sie eine Private Message an Jonischkeit

Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 11. Feb. 2009 12:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für jjking

Hallo jjking,

um ein Formteil zu konstruieren benötigst du die Trennfungenfunktion nicht. Die ist für den Werkzeugbau.
Die Farben der Formschrägenananlyse bedeuten:

grün Formschräge o.k.
rot Rückseite für Formschräge o.k.
gelb Formschräge kleiner als vorgegebener Wert

d.h. eine rote und eine grüne Fläche dürfen nur aneinanderstoßen wenn dazwischen deine Formtrennung liegt. Sonst ist etwas falsch.

HTH Hope this helps (Hoffe, es hilft weiter)
Michael

edit: Rechtschreibfehler

[Diese Nachricht wurde von Jonischkeit am 11. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

T.C.
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für T.C.

Beiträge: 609
Registriert: 15.08.2006

Win7 64 bit
SWX 2017 SP3
Quadro K2200
6 GB Ram
Space Navigator
LG 24" TFT
Daheim:
P4 3.2Ghz / WinXP-Pro SP3
3GB Ram / ATI FireGL V5100
25,6" TFT
SpacePilot
SWX 2012 SP2

erstellt am: 11. Feb. 2009 12:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für jjking

Hallo,
im SWX

Lehrbuch ist ein schönes Beispiel (Telefonschale),
die dir alles genau erklärt. Ist eine schöne Schritt-für-Schritt
Erklärung. Das hilft glaube ich mehr, als einige Sätze auf Entfernung. Findest du in SWX

oben rechts (Symbol Haus) unter
SolidWorks Ressourcen.

------------------
Gruß Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jjking
Mitglied
Techniker / Konstrukteur

Beiträge: 4
Registriert: 11.02.2009

erstellt am: 11. Feb. 2009 12:54

<-- editieren / zitieren -->

Unities abgeben:

Das Bauteil habe ich bereits modeliert, warum es mir noch geht ist das ich zu diesem Bauteil Werkzeug modelieren wollte und zwar über die Funktion Kern-/ Formnest-Volumenkörper.
Die Solid Hilfe war gut ich habe die Telefonschale auch fix abgearbeitet aber es ist trotzdem nicht das selbe wie ein neues Teil.

Wegen Rechtschreibfehler: Sorry Deutsch war noch nie mein Lieblingsfach

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
