Autor Thema:  Sinuskurve erstellen (5795 mal gelesen)
Berer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Berer an!   Senden Sie eine Private Message an Berer  Schreiben Sie einen Gästebucheintrag für Berer

Beiträge: 14
Registriert: 12.10.2006

SW2007

erstellt am: 05. Feb. 2009 10:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,

wie kann ich in SW2007 am Besten eine Sinuskurve erstellen?

Danke
Gruß Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 05. Feb. 2009 10:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Hallo Robert,

Du kannst sie in Excel errechnen (x,y und z Punkte) und dann in SolidWorks importieren.
Die Daten als txt oder sldcrv - File abspeichern, Excel schliessen.

In SolidWorks.
Einfügen  -  Kurve  -  Kurve durch XYZ-Punkte.

Gruss
Mike

------------------

 The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Berer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Berer an!   Senden Sie eine Private Message an Berer  Schreiben Sie einen Gästebucheintrag für Berer

Beiträge: 14
Registriert: 12.10.2006

SW2007

erstellt am: 05. Feb. 2009 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

soweit so gut.

Wie kann ich aber eine Kurve lt. Bild anbei erstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Solidworks 2018 SP 4.0

erstellt am: 05. Feb. 2009 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
ein Spline ist Dir wahrscheilich nicht genau genug, oder?

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fokko Erdmann
Mitglied
Ingenieur


Sehen Sie sich das Profil von Fokko Erdmann an!   Senden Sie eine Private Message an Fokko Erdmann  Schreiben Sie einen Gästebucheintrag für Fokko Erdmann

Beiträge: 205
Registriert: 22.10.2007

Privat:
AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD
Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe
Thinkpad T43p mit 14" und maximaler Ausbaustufe
Thinkpad T60P mit 14" und maximaler Ausbaustufe
Arbeit:
Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4

erstellt am: 05. Feb. 2009 11:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Moin.

Formelsammlung Mathematik nehmen und entsprechend umrechnen. Wellenlänge ist bekannt, Amplitude auch. Startpunkt entsprechend wählen, damit dein Nulldurchgang passend verschoben ist.

------------------
Mit freundlichen Grüßen

Fokko Erdmann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Berer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Berer an!   Senden Sie eine Private Message an Berer  Schreiben Sie einen Gästebucheintrag für Berer

Beiträge: 14
Registriert: 12.10.2006

SW2007

erstellt am: 05. Feb. 2009 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Habs jetzt mal mit einem Spline ausprobiert, allerdings deckt sich die Linie nicht ganz mit der vom Sinus ==> kann man diese Kurve irgendwie anders abbilden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 05. Feb. 2009 11:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich

20090205_sinus.xls.txt

Nun ja, da fehlt noch etwas an Angaben.
Ist der Nulldurchgang zwischen Buckel oben und Buckel unten in der Mitte (bei 1700/2) oder
nimmt die Amplitude über die Distanz ab? Wenn die Amplitude abnimmt, wie nimmt sie ab (linear, exponentiell, quadratisch,......) wobei linear nicht funktionieren wird.

Anbei ein Beispiel mit einer exponentiell gedämpften Schwingung

Gruss
Mike

------------------

 The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Berer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Berer an!   Senden Sie eine Private Message an Berer  Schreiben Sie einen Gästebucheintrag für Berer

Beiträge: 14
Registriert: 12.10.2006

SW2007

erstellt am: 05. Feb. 2009 11:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich glaub mit dem Beispiel kann ich schon was anfangen!

Danke soweit mal.

Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fokko Erdmann
Mitglied
Ingenieur


Sehen Sie sich das Profil von Fokko Erdmann an!   Senden Sie eine Private Message an Fokko Erdmann  Schreiben Sie einen Gästebucheintrag für Fokko Erdmann

Beiträge: 205
Registriert: 22.10.2007

Privat:
AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD
Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe
Thinkpad T43p mit 14" und maximaler Ausbaustufe
Thinkpad T60P mit 14" und maximaler Ausbaustufe
Arbeit:
Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4

erstellt am: 05. Feb. 2009 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Ich bin davon ausgegangen, daß die Frequenz und die Amplitude konstant sind und nur der betrachtete Ausschnitt entsprechend gewählt ist.

------------------
Mit freundlichen Grüßen

Fokko Erdmann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 05. Feb. 2009 12:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Fokko Erdmann:
Ich bin davon ausgegangen, daß die Frequenz und die Amplitude konstant sind und nur der betrachtete Ausschnitt entsprechend gewählt ist.

Genau das habe ich gefragt. Allerdings würde, bei deiner Betrachtungsweise ein Knick zwischen
den beiden Teilkurven entstehen. Bei einem fliessenden Aplitudenwechsel ist das anders.

Gruss
Mike

------------------

 The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fokko Erdmann
Mitglied
Ingenieur


Sehen Sie sich das Profil von Fokko Erdmann an!   Senden Sie eine Private Message an Fokko Erdmann  Schreiben Sie einen Gästebucheintrag für Fokko Erdmann

Beiträge: 205
Registriert: 22.10.2007

Privat:
AMD Phenom 2 X4 965, 8GB RAM, 1TB SATA (RAID 0), RADEON 5870, WIN XP32 SP3, WIN 7 PRO 64, Iiyama E2607WSD
Thinkpad X31 mit 1,7GHz und ansonsten maximaler Ausbaustufe
Thinkpad T43p mit 14" und maximaler Ausbaustufe
Thinkpad T60P mit 14" und maximaler Ausbaustufe
Arbeit:
Dell T7500, 12GB RAM, Quadro 4000, WIN7 64bit, UG NX 7.5.4.4

erstellt am: 05. Feb. 2009 15:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Moin Mike.

So hatte ich deine Frage auch verstanden, ist ja auch berechtigt. Ich bin halt mal vom einfachsten Fall ausgegangen. Wie soll bei einer Sinuskurve den ein Knick reinkommen, wenn ich nur den betrachtenen Ausschnitt entlang X oder Y verschiebe?

------------------
Mit freundlichen Grüßen

Fokko Erdmann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

autronic
Mitglied



Sehen Sie sich das Profil von autronic an!   Senden Sie eine Private Message an autronic  Schreiben Sie einen Gästebucheintrag für autronic

Beiträge: 222
Registriert: 08.06.2004

 erstellt am: 06. Feb. 2009 08:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Hallo,

kann Solidworks keine Kurve aus Gleichung erstellen?

Gruß

Michael (noch ProE, bald SWXSolidWorks)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Berer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Berer an!   Senden Sie eine Private Message an Berer  Schreiben Sie einen Gästebucheintrag für Berer

Beiträge: 14
Registriert: 12.10.2006

SW2007

erstellt am: 06. Feb. 2009 08:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
So viel ich weiß kann man das nur über Excel machen und dann importiern oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3864
Registriert: 29.09.2004

SOLIDWORKS 2024 SP3.1
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1

erstellt am: 06. Feb. 2009 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von Fokko Erdmann:
Wie soll bei einer Sinuskurve den ein Knick reinkommen, wenn ich nur den betrachtenen Ausschnitt entlang X oder Y verschiebe?

Wenn die Amplitude schlagartig nach der ersten Halbschwingung ändert, entsteht auch genau
da ein Knick in der Kurve. Die Amplitude muss sich kontinuierlich verändern, in welcher
Form auch immer.

Gruss
Mike

------------------

 The Power Of Dreams

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1271
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 06. Feb. 2009 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Berer 10 Unities + Antwort hilfreich


Moin,

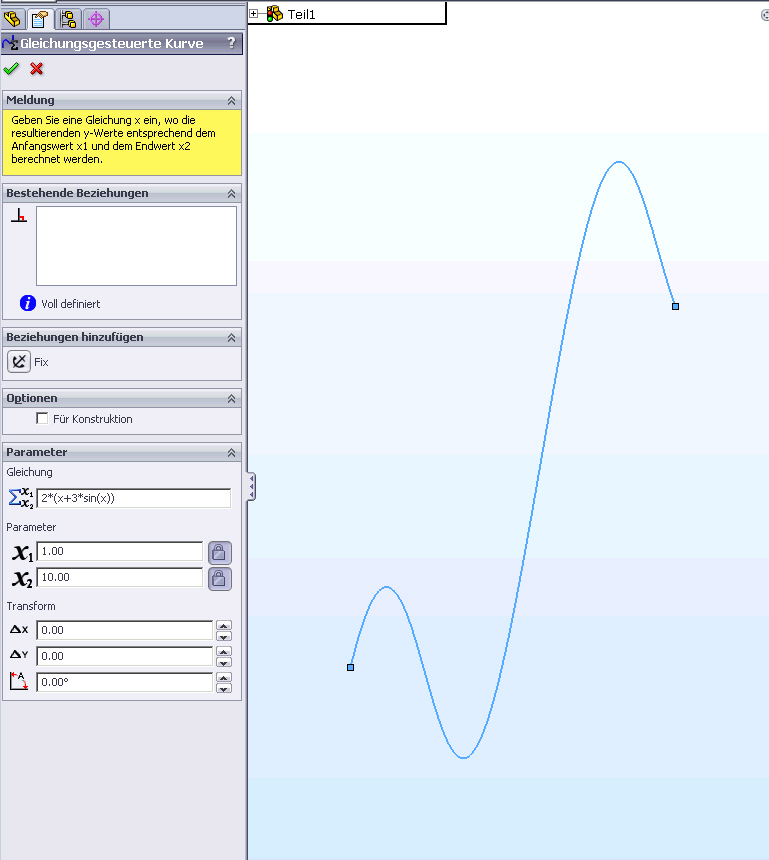

mit der aktuellen Version geht es auch ohne Excel!

Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
