Autor Thema:  Schnittansicht (1846 mal gelesen)
amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 04. Feb. 2009 10:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,

ich versuch momentan verzweifelt einen abknickenden Schnitt in SW.
Der Schnitt knickt 3x ab.
SW erstellt zwar die Schnittansicht, jedoch wird die Schnittansicht
deutlich länger als das Teil.
Gibt es keine Möglichkeit den Schnitt ohne das Aufklappen der Schnittlinie darzustellen?

MfG
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Brödlahans
Mitglied



Sehen Sie sich das Profil von Brödlahans an!   Senden Sie eine Private Message an Bršdlahans  Schreiben Sie einen Gästebucheintrag für Bršdlahans

Beiträge: 94
Registriert: 23.05.2008

 erstellt am: 04. Feb. 2009 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich


Hi

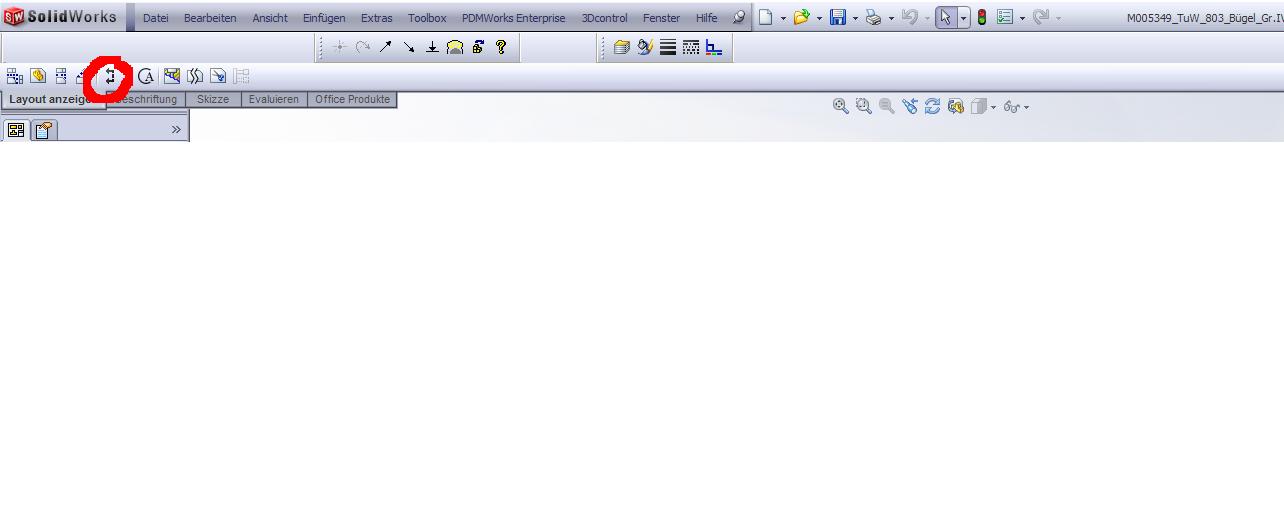

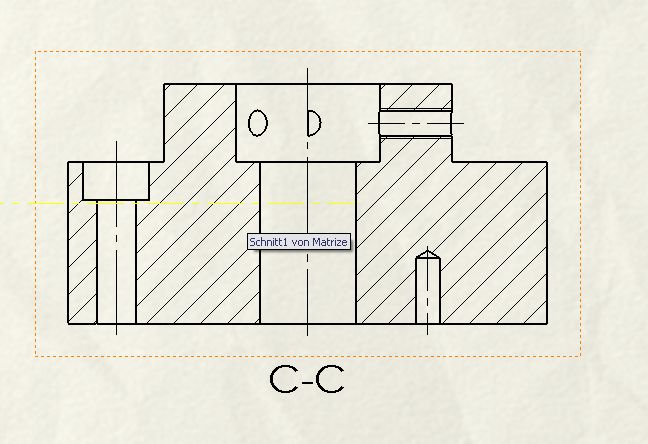

skizziere im 2D deinen Schnittverlauf mit ganz normalen Linien. Markiere alle diese Linien und führe den Befehl Schnittansicht (NICHT winkliger Schnitt!!) aus.
Dann erstellts die Ansicht wie sie aussehen sollte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 04. Feb. 2009 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke, das wars.

Der "winklige Schnitt" führt schon etwas in die Irre.

cya
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MarcoJ
Mitglied
CAD-System-Admin und Konstrukteur


Sehen Sie sich das Profil von MarcoJ an!   Senden Sie eine Private Message an MarcoJ  Schreiben Sie einen Gästebucheintrag für MarcoJ

Beiträge: 49
Registriert: 31.10.2006

 erstellt am: 04. Feb. 2009 14:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich
Hallo,

man darf allerdings diesen Schnitt nicht entlang des Schnittverlaufs bemaßen.
Da das Maß nicht das wahre maß ist.

Grüße Marco

------------------
Buss SMS Canzler GmbH
Konstruktion
www.sms-vt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 04. Feb. 2009 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hi,

also ich hab jetzt den Schnitt alles ist fein.
Aber zum "winkligen Schnitt" trotzdem noch mal ne Frage.
Ich hab ein Rotationsteil mit einer axialen Bohrung, der Schnitt knickt in der Mitte des Teils (Mitte der Bohrung) ab.
Der Schnitt wird erzeugt und auch schön aufgedreht. Allerdings schaff ich es nicht die Bohrung mit einem
Maß für den Durchmesser zuversehen.
Wo ist denn hier wieder das geheimnis?

MfG
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fast_fredy
Mitglied
Konstrukteur


Sehen Sie sich das Profil von fast_fredy an!   Senden Sie eine Private Message an fast_fredy  Schreiben Sie einen Gästebucheintrag für fast_fredy

Beiträge: 307
Registriert: 29.06.2004

SWX 2019 SP5.0 x64, keytech 13.1.2.182, Windows 10 Pro for Workstations(Version 1809), Office 2016, Dell Precision 5820 Tower, 32GB RAM, NVIDIA Quadro RTX 4000/PCIe/SSE2(R419)

erstellt am: 05. Feb. 2009 08:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich
Hallo,

kann mir vorstellen, dass es deshalb nicht funzt, weil die beiden zu bemassenden Linien nicht in derselben Ebene liegen, sonder 90° gedreht zueinander sind.

Probier mal den Durchmesser in einer anderen Ansicht zu bemassen und dann das Maß in die Schnittansicht zu ziehen (mit gedrückter Strg-Taste). Evtl. hilft es dabei, unsichtbare Kanten in der Anicht einzublenden, in der das Maß eingefügt wird). Dann in den Schnitt ziehen - sollte klappen.

Gruß
Fredy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

amg13
Mitglied



Sehen Sie sich das Profil von amg13 an!   Senden Sie eine Private Message an amg13  Schreiben Sie einen Gästebucheintrag für amg13

Beiträge: 942
Registriert: 20.12.2002

Aktuell:
FSC R550 2x Xeon X5450 QuadCore
8GB RAM
Nvidia FX4800
Dell Precision M6300
Solid Works 2008-2009
Real Engineering Student Edition & Cosmos
Das war einmal:
HP Workstation
>80x SolidEdge V19 (Classic & Foundation)
14x SMAP3D Piping/Partfinder

erstellt am: 05. Feb. 2009 09:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi Fredy,

funktioniert leider nicht.
Noch ne Idee?

cya
AMG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

WiedemTh
Mitglied
Konstrukteur


Sehen Sie sich das Profil von WiedemTh an!   Senden Sie eine Private Message an WiedemTh  Schreiben Sie einen Gästebucheintrag für WiedemTh

Beiträge: 366
Registriert: 22.02.2005

 erstellt am: 05. Feb. 2009 12:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich
Hallo AMG,

hab schon länger keinen winkligen Schnitt mehr bemaßt.

Ich habe mich damit beholfen (SWXSolidWorks 2004), dass ich an den Eckpunkten der Kanten Punkte gesetzt habe und diese dann vermaßt habe. War auch die Empfehlung vom Support.

Vielleicht geht das jetzt eleganter.

Thomas

[Diese Nachricht wurde von WiedemTh am 05. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:Infos zum Werbeplatz >>

GeoVisual Civil Engineer CAD APP für 3D, Tiefbau, AEC - Architektur-, Ingenieur- und Bauwesen

Die benutzerfreundliche Softwarelösung zur Visualisierung von Infrastrukturplanungen

Thomas_R
Mitglied
Student - Techn. Zeichner


Sehen Sie sich das Profil von Thomas_R an!   Senden Sie eine Private Message an Thomas_R  Schreiben Sie einen Gästebucheintrag für Thomas_R

Beiträge: 505
Registriert: 23.02.2001

SW2010

erstellt am: 05. Feb. 2009 13:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für amg13 10 Unities + Antwort hilfreich
Versuch mal, Skizzenpunkte zu setzen und diese dann zu bemaßen. Ich glaube, so hab' ich es mal gemacht ...

------------------
Grüße
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
