Hallo Leute,
ich habe da ein ziemlich verrücktes Problem, was schon unter SWX 2008 aufgetreten ist und jetzt unter 2009 immer noch da ist. Wenn man in dem angehängten Part die obere und die untere Kontur so verändert, dass sich die beiden Konturen in der Draufsicht ein bisschen kreuzen, wird das Blech nicht abgewickelt. Wenn die untere Kontur z.B. komplett innen ist, geht's.
Leider muss das Teil so gestaltet sein, dass sich die beiden Konturen an einer Seite gerade so schneiden. Ich habe auch andere Erzeugungsarten getestet, die bei den gegebenen Abmessungen aber auch keinen Erfolg hatten. Hat da jemand eine Idee?

------------------
Grüße aus Dresden
Volkmar Grube

[Diese Nachricht wurde von Volkmar Grube am 31. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

willkommen

Kann Dir nicht wirklich helfen    habe nur SWX 2007

und nicht SWX 2009!

Aber abwarten da findet sich sicher noch Jemand

MfG
Krümmel

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 31. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ueteil_Schnittig.zip

Stimmt nicht: Skizzen kreuzen sich in der Draufsicht, trotzdem kein Fehler...    =>

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Volkmar,
bei deinen Teil ist das Problem
das deine Skizzen nicht parallel sind
deshalb bekommst du in der Blechdicke eine Schräge.
Gruss Mike

------------------
Ein Experte ist ein Mensch,
den man in letzter Minute hinzuzieht,
um einen Mitschuldigen zu haben...
Edward Aloysius Murphy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lutz,

Das mit dem Kreuzen der Konturen war ja auch nur so'ne Idee.
Aber leider lässt sich mein Modell trotzdem nicht abwickeln.
Ich weiß, wenn ich die Linien geringfügig ändere (in die eine oder andere Richtung), geht's plötzlich. Ich habe keinen Einfluss auf die Maße. Und eine Lösung, die mal funktioniert und mal nicht, ist für die Handhabung in der täglichen Hektik sehr schlecht. :-)

------------------
Grüße aus Dresden
Volkmar Grube

[Diese Nachricht wurde von Volkmar Grube am 02. Feb. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mike Mecklenburg:
Hallo Volkmar,
bei deinen Teil ist das Problem
das deine Skizzen nicht parallel sind
deshalb bekommst du in der Blechdicke eine Schräge.
Gruss Mike

---

Hallo Mike,
Was verstehst du unter Parallelität? Skizze1 liegt auf der Draufsicht und Skizze2 auf Ebene1, welche parallel zur Draufsicht ist. Dass die Blechstirnseiten am Ende schräg im Raum stehen, ist klar. Bei Trichtern u.ä. funktioniert das ja auch, nur nicht unter meinen speziellen Bedingungen.

------------------
Grüße aus Dresden
Volkmar Grube

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Volkmar,
nicht ganz korrekt ausgedrückt.

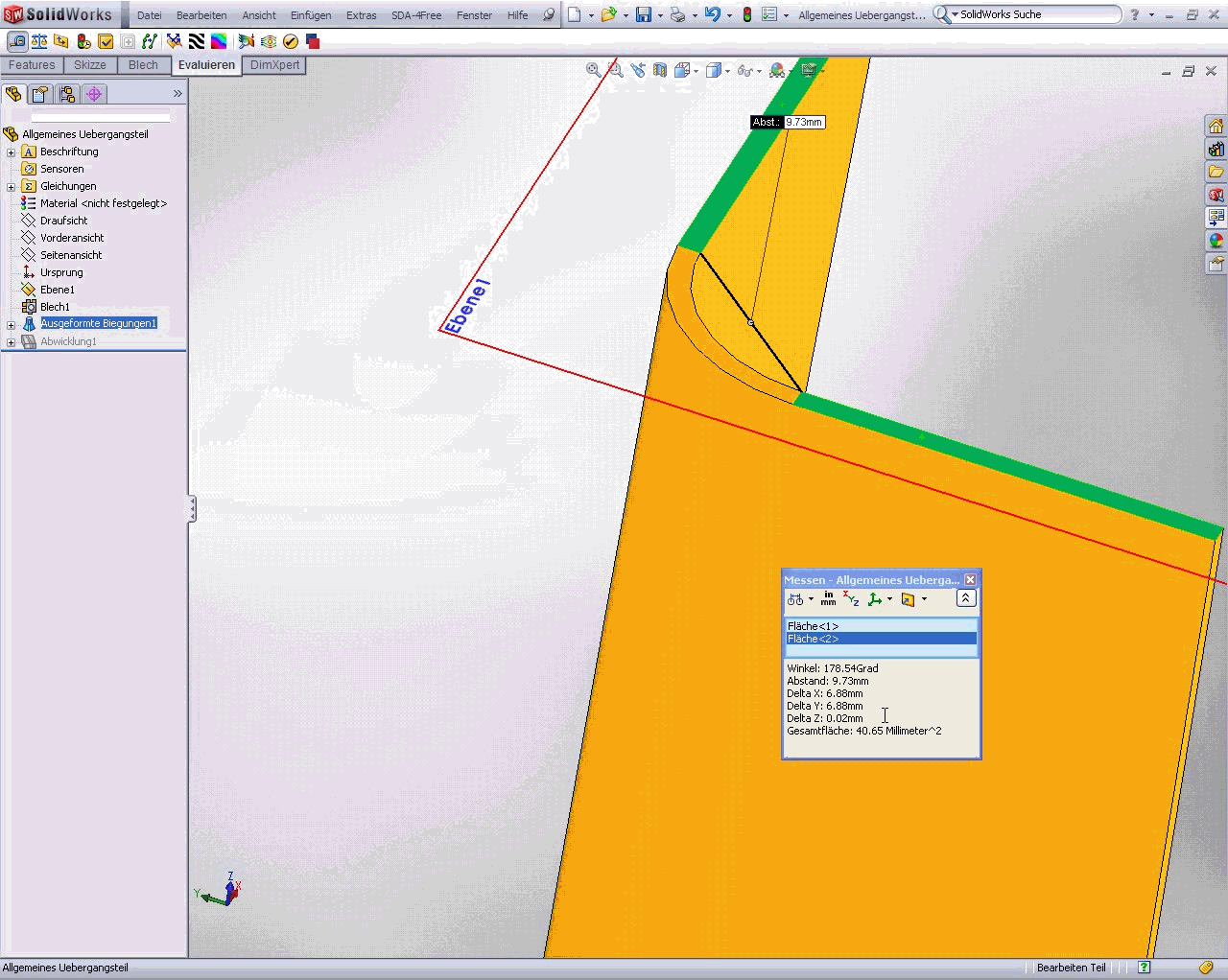

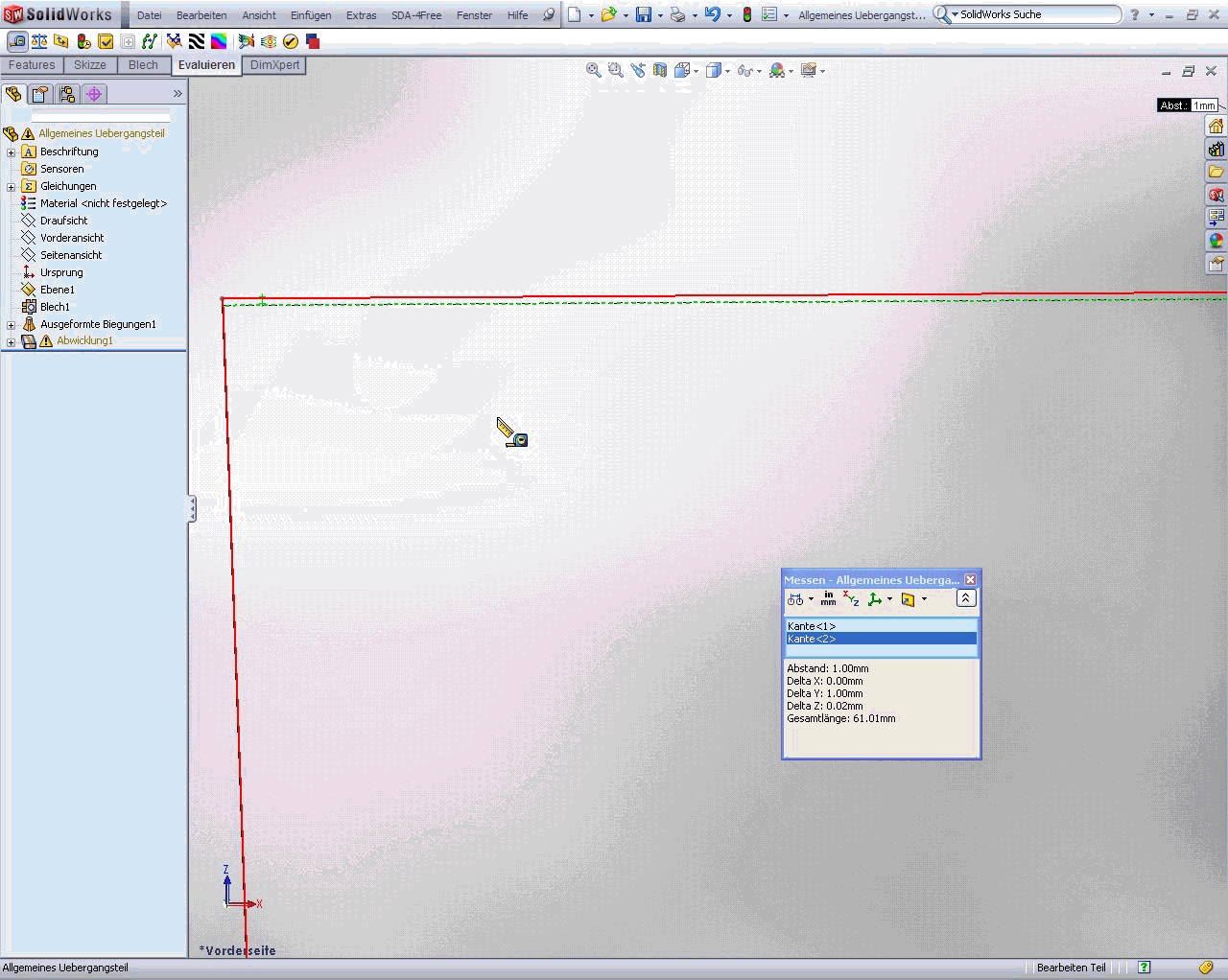

Im ersten Bild siehst du das dein Delta Z einen Versatz
von 0,02mm hat, genau wie in der Abwicklung.
Deshalb meckert SWX bei dir rum und bei Lutz seinen
Beispiel nicht.
Habe mit diesem Blechbefehl auch schon so meinen Ärger
gehabt wie auch andere siehst du hier http://ww3.cad.de/foren/ubb/Forum2/HTML/015983.shtml
deshalb benutze ich den Befehl gar nicht mehr.
Gruss Mike

------------------
Ein Experte ist ein Mensch,
den man in letzter Minute hinzuzieht,
um einen Mitschuldigen zu haben...
Edward Aloysius Murphy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

AllgemeinesUebergangsteil.zip

Hallo Mike,
herzlichen Dank für die Mühe. Ich habe nochmal an meinem Modell herumgespielt. Das wird immer verrückter. Wenn ich die horizontalen und vertikalen Verknüpfungen der geraden Bereiche gegen Parallelelitäten austausche, kann man plötzlich bestimmte Konstellationen abwickeln. Aber man findet auch schnell wieder eine Konfiguration, bei der es nicht mehr geht. Wenn ich das Maß 1 mm in Skizze2 auf 3 mm verändere oder die 3mm nach der anderen Seite geht's. Sobald die beiden Schenkel aber sehr nah zusammen kommen, gehts offenbar nicht mehr. Ich glaube, ich werde meine selbstgestrickten Abwickelprogramme doch nicht in Rente schicken. :-)

------------------
Grüße aus Dresden
Volkmar Grube

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Volkmar,
wenn du die Blechdicke auf 3mm setzt
ist das Delta Z auch auf 0,00mm also keine Überschneidung mehr.
Deshalb benutze ich für solche Teile nur noch Aufsatz/Basis ausgeformt.
und mach die Abwicklung mit Sheetmetal works dann bekommt man
auch eine Fertigungsgerechte Abwicklung.
Wenn SWX alles könnte, würden die Zusatzprogramme ja keinen Sinn mehr machen.
Gruss Mike

------------------
Ein Experte ist ein Mensch,
den man in letzter Minute hinzuzieht,
um einen Mitschuldigen zu haben...
Edward Aloysius Murphy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich sehe das inzwischen auch so und habe mir gerade mal die Demo-Version von Sheetmetal works bei SPI heruntergeladen. Mal sehen, was man damit veranstalten kann.

------------------
Grüße aus Dresden
Volkmar Grube
