Hallo,
in einer Baugruppe habe ich mehrere Konfigurationen gespeichert. Jetzt möchte ich, dass bestimmte Abmessungen über Gleichungen bestimmt werden. Allerdings nimmt die Gleichung nur meine Standardkonfiguration und ändert sich nicht, wenn ich auf ein andere Konfiguration umstelle?! Ich hoffe, dass ist verständlich. Hat jemand vielleicht eine Idee?

Mit freundlichem Gruss

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

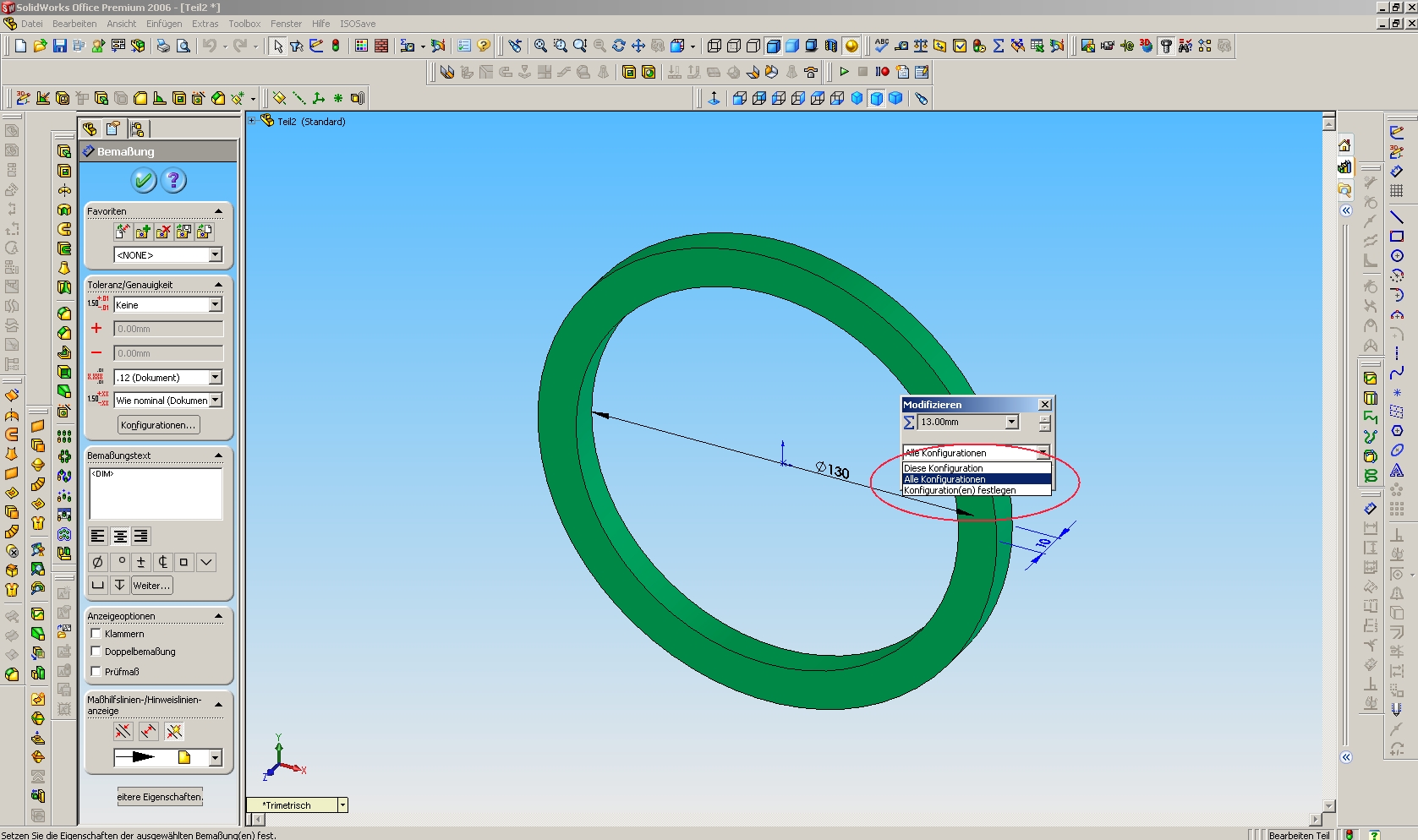

Bei dem maß wo du die Gleichung hinzufügst auf "alle konfigurationen" umstellen.

So ist das zumindest bei einem Teil. ob es in der BG genauso ist,??    ich vermute da ist es genauso

EDIT: Jop habe ausprobiert=> ist genauso!!!
------------------
Gruß Eduard

Klug zu fragen ist schwieriger, als klug zu antworten.

[Diese Nachricht wurde von Eduard Beser am 27. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Eduard,

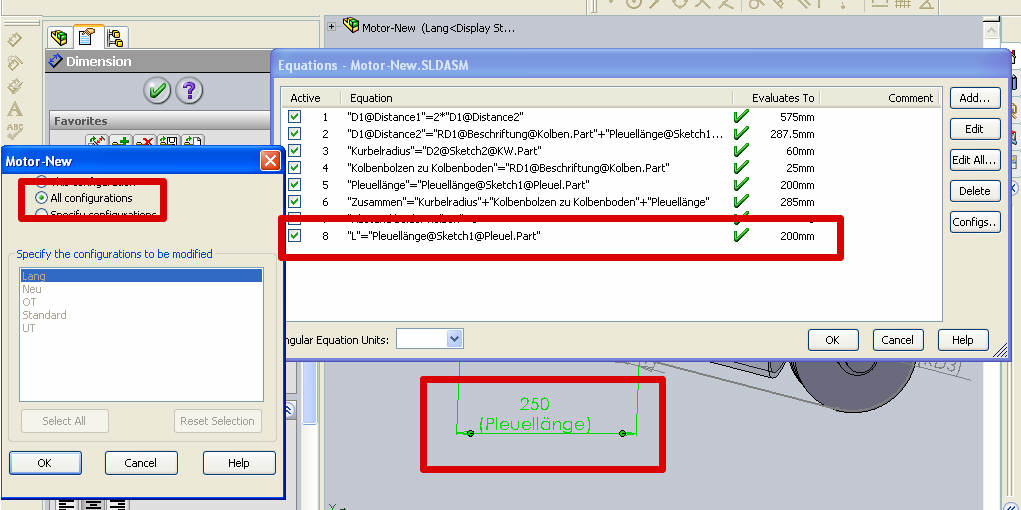

ich hoffe mal, dass ich das richtig mache. Bei dem Maß selbst, für welches ich in der Partumgebung 2 Konfigurationen festgelegt habe, habe ich nur die jeweilige Konfiguration gewählt, damit die Abmessungen pro Konfiguration unterschiedlich sind. Bei der Gleichung habe ich dann alle Konfigurationen gewählt, damit die Gleichung in allen Konfigurationen aktiv ist. Zum besseren Verständnis habe ich mal ein Bild rangehangen. Ich habe auch alle Gleichungen einzeln überprüft und überall stand für alle Konfigurationen...

MfG
Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi,

pause, kann jetzt schreiben. In der Baugruppenonfigurationen werden die Teilkonfigurationen über Komponenteneigenschaften festgelegt. Und wenn ich nicht zu müde bin , glaube ich, daß das was Du vorhast, nicht so direkt möglich ist. Aber womöglich bin ich doch zu müde...
Das erfahre ich Heute Nachmittag - jetzt gehe ich ins Bett.

G.   thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also noch mal damit ich das besser verstehe:

Das Maß "250(Pleuellänge)" ist es ein maß was in der Baugruppe eigefügt wurde oder im Teil, sprich im Pleuel?

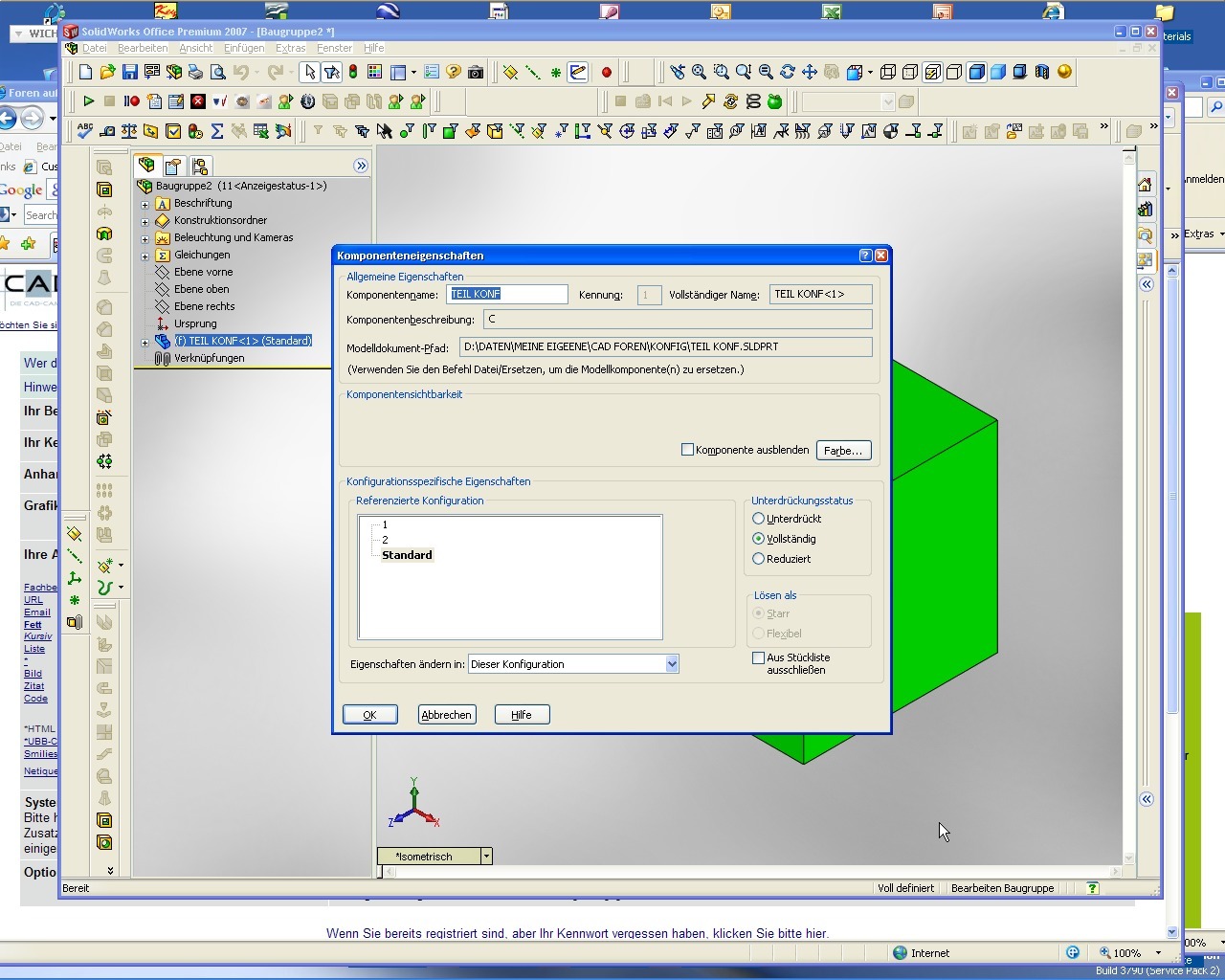

Wenn es im Teil ist dann musst du es über Komponenteneigenschaften machen, wie der Große MYCA beschrieben hat (um 03:17  -ist man in dieser zeit noch am arbeiten??? ).

Also im Teil 2 oder 3 Konfigs anlegen in denen du das Maß 250 änderst. Und in der BG auch. In den BG-Konfigs, über Komponenteneigenschaften festlegen welche Teil-konfig in der jenigen BG-Konfig verbaut werden soll.

Aber wenn ich in deinem Bild alles so richtig erkennen kann, vermute ich dass du den abstand zwischen zwei teilen gleich haben willst wie die Pleuellänge. stimmt's? dann würde ich im Teil 2,3,4,... Konfigs anlegen und in der Baugruppe mit Verknüpfungen arbeiten. Dabei wie oben beschrieben über die Komponenteneigenschaften die benötigte konfig wählen

So das war's erst mal.

------------------
Gruß Eduard

Klug zu fragen ist schwieriger, als klug zu antworten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lars,

ich bin mir eigentlich sicher, dass das geht. Aber ohne Beispiel ist es schwierig dazu was zu sagen. Am Anfang hatte ich auch ganz schöne Probleme Gleichungen. Für manches, was ich früher über Gleichungen gemacht hatte verwende ich jetzt aber auch Verknüpfungen, das geht z.T. wesentlich eleganter. Stell doch mal das Teil oder zumindest ein Beispiel davon rein - denke das würde helfen...

LG
RotMilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Motor.rar

Hi,
um mein Anliegen zu vereinfachen und etwas deutlicher zu machen habe ich mal ein kleines Beispiel erstellt. Also im Bauteil (Pleuel) habe ich zwei Konfigurationen, einmal die Abmessung 200 und einmal 250. Das habe ich da über Konfigurationen festgelegt. In den Baugruppenkonfigurationen ändert sich das auch, nur wird das leider von den Gleichungen ignoriert.
Die Ebene Zylinderkopf soll immer da liegen, wo sich der Kolben im oberen Totpunkt befindet und auch da bleiben, wenn der Kolben nach unten wandert.
Verknüpfe ich die Ebene zum Kolbenboden, passt sie sich zwar an die veränderte Pleuellänge an, wandert aber nach unten, sobald die Kurbelwelle eine andere Position einnimmt. Verknüpfe ich die Ebene dagegen zur Drehachse der Kurbelwelle, weiß ich nicht, wie sie zu den unterschiedlichen Konfigurationen verknüfpen soll.
MfG Lars

[Diese Nachricht wurde von LarsH am 28. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kleiner Hinweis,
falls der eine oder andere schonmal reingeschaut hat, ich hab meine Beispieldatei im letzten Beitrag stark vereinfacht...

MfG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Lars,

jetzt habe ich es begriffen was Du meinst. Muss noch forschen - normal ist das nicht!
Nach der Änderung der Pleulkonf. müsste er auch den Wert ( in der BG) Pleullänge ändern.

SWX is mir gerade abgeschmiert

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

habe es durchgehend geprüft ( 2007, 2008, 2009 ) - immer das Gleiche. SWX nimmt den Gleichungswert nicht aus der eingebauten ( aktivierten ) Konfiguration sondern mega-brutal aus dem Teil selbst!!!!

G. thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von LarsH:
...Hat jemand vielleicht eine Idee?...

---

Hallo Lars,
ich verstehe nicht ganz worauf Du hinaus willst
Mein Vorschlag wäre: Füge in der Baugruppe ein Maß an. Dies ist ein gesteuertes Maß - eine Beschriftung. Läßt sich für eine Gleichung verwenden.

Ich würde den Aufbau etwas anders darstellen - mit einer Skizze in der Baugruppe. Diese Technik kannst Du eventuell mit PowerPoint und Modellen von hier nachvollziehen: http://solidworks.cad.de/sww2004eu.htm  Anwenderberichte, Tipps & Tricks.

Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

habe zwar gerade nicht in dein Modell geschaut ...
aber bei Gleichungen hatte ich folgendes in Erinnerung:
- Konfigurationsspezifisch wird nur der Unterdrückungsstatus der Gleichung gespeichert.
damit kann man je Konfiguration
- eine Gleichung für die Variable erstellen 'Kommentar für welche Konfig sie ist
- alle anderen Gleichungen für die Variable unterdrücken.

Evlt kommst du damit zu einer Lösung?

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lars,

hast Du nun schon ne Lösung? Sonst würde ich evtl. heut mittag mal dein Beispiel durchleuchten...
Hatte letzte Woche noch Urlaub, drum meld ich mich erst jetzt wieder...

LG
Rotmilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
erstmal vielen Dank für die zahlreichen Hinweise. Mit Ralfs Vorschlag bin ich erstmal zum Ziel gekommen, auch wenn ich den Lösungsweg etwas umständlich finde.

An Christian:
Deinen Vorschlag finde ich zwar sehr interessant, allerdings habe ich nicht rausgefunden, wie das gehen könnte. Könntest Du vielleicht nochmal einen kurzen Hinweis geben, wie das gehen soll?!

LG
Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Rotmilan,
hab gerade meinen Beitrag getippt und Deinen erst zu spät gesehen. Lösung gibt es (nach Ralfs Vorschlag über eine Skizze), aber ich würde es doch gern über die Gleichungen machen. Ich kann mir einfach nicht vorstellen, dass das nicht gehen soll.

Bin für jeden Tip dankbar

Lars

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Lars,

den Fehler konnte ich nachvollziehen. Es ist augenscheinlich ein Aktualisierungsfehler. Wenn ich die Pleuelstange öffne und dann wieder in die Baugruppe wechsle werden die richtigen Maße in die Gleichungen der Baugruppe übernommen. Allerdings muß ich das jedes mal machen, wenn ich die Konfiguration wechsle (d.h. die jeweils aktuelle Konfiguration der Baugruppe öffnen).

Die Lösung von Ralf wäre mir auch die nächste gewesen.

Wenn Du allerdings auf die Konfiguration im Pleuel verzichten kannst, so kannst Du das Pleuel auch aus der Baugruppe heraus steuern (entweder auch das Maß über eine Gleichung, oder gleich die Skizze entsprechend verknüpfen: über bearbeitung der Skizze in der Baugruppe [Komponente bearbeite] - letzteres ist hier aber umständlich weil die Teile beweglich sind). Bei komplexeren Teilen, wozu ich das Pleuel hier mal zähle, ist diese Lösung aber ehr nicht sinnvoll. Ich habe ab und zu ganz einfache Teile, z.B. eine Stange, die wird dann nur in der Zusammenbauzeichnung dargestellt. Da geht das.

Was ich noch nicht ganz verstanden habe: warum gibt es im Pleuel und Kolben externe Referenzen?

LG
RotMilan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
