Thema: Konfiguration aus Teil in Zeichnung übernehmen (1784 mal gelesen)
|
killem
Mitglied
   Beiträge: 13
Registriert: 25.11.2006 Solidworks Office 2006 SP0.0
|
erstellt am: 22. Jan. 2009 18:39  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, ich habe bereits das Forum durchsucht und bin nicht wirklich fündig geworden: Ich habe ein Teil erstellt. Da es von diesem Teil bis dato 12 verschiedene Variationen gibt, habe ich eine Tabelle (Konfiguration) erstellt, um nicht jede einzelne Variation neu zeichnen zu müssen. Soweit ist alles klar. Jetzt habe ich eine technische Zeichnung erstellt. Um jetzt nicht für jede einzelne Variation einen neue Zeichnung erstellen zu müssen, würde ich gerne nur EINE Zeichnung haben, wo ich dann die Tabelle mit den Konfigurationen aus dem Teil übernehme oder importiere. Ich denke, daß es möglich sein sollte, aber ich bekomme es nicht hin. Hat jemand einen Tip für mich? Vielen Dank schonmal an dieser Stelle!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eduard Beser
Mitglied
Technischer Zeichner =>Upgrade=> MB-Techniker
Beiträge: 516
Registriert: 10.12.2007 Win 7-Pro-64 SP1
Solid Works Office Premium 2016
NVIDIA Quadro K2200
Intel(R)Xeon(R)CPU E3-1226@ v3 3.30GHz
16GBRAM
|
erstellt am: 22. Jan. 2009 18:56 <-- editieren / zitieren --> Unities abgeben: Nur für killem

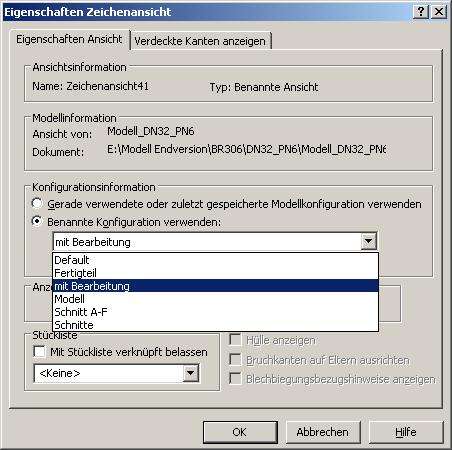

Könntest in einer Zeichnung mehrere Blätter erstellen => In der ersten eine zeichnung von irgendeiner Konfig machen die in die anderen kopieren und unter Ansichseigenschaften die konfigs wechseln. ------------------
Gruß Eduard  Klug zu fragen ist schwieriger, als klug zu antworten.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThoMay
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 5260
Registriert: 15.04.2007 SWX 2019
Windows 10 x64
|
erstellt am: 23. Jan. 2009 06:34 <-- editieren / zitieren --> Unities abgeben: Nur für killem

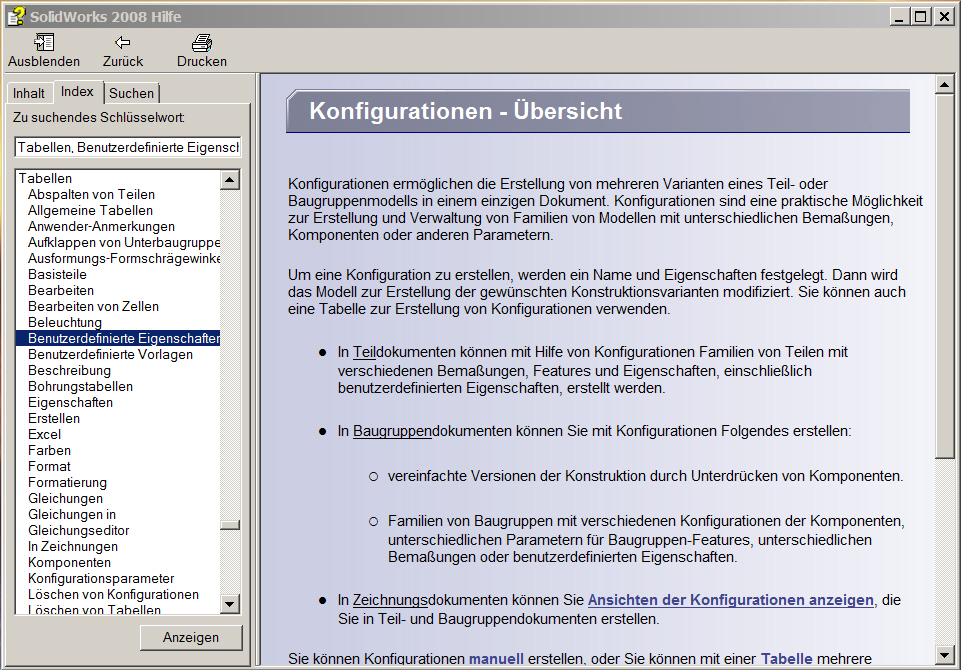

Hallo und einen schönen Tag killem. Schaust du in der SWX Hilfe unter Tabell nach. Bei solchen Fragen: Erst SWX Hilfe
Dann Suchmaschine
Dann Frage
================> Haste bei der Anmeldung akzeptiert
================> Das solltest du dir auch ansehen.
Gruß
ThoMay ------------------
Hast du Fragen?
Brauchst du
Schaut mal nach im Bereich
Alle Foren => Wissenstransfer.
oder
Konstrukteure Online hier bei CAD.de Es gibt keine dummen Fragen, nur unzweckmäßige.
Hierauf bekommt man dann manches mal eine unzweckmäßige, freundliche Antwort. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
WoisetJo
Mitglied
Konstrukteur
Beiträge: 323
Registriert: 11.06.2002 SolidWorks Standart 2009 SP4,1 VISTA64
4GB
|
erstellt am: 23. Jan. 2009 07:16 <-- editieren / zitieren --> Unities abgeben: Nur für killem
Zitat:
Original erstellt von ThoMay:
Hallo und einen schönen Tag killem.Schaust du in der SWX Hilfe unter Tabell nach. Bei solchen Fragen: Erst SWX Hilfe
Dann Suchmaschine
Dann Frage
================> Haste bei der Anmeldung akzeptiert
================> Das solltest du dir auch ansehen.
Gruß
ThoMay
Hi ThoMay
Ohne dir auf den Schlips treten zu wollen: Ich sehe nirgends die Stelle, bei der Anmeldung wo man akzeptiert erst in der SWX Hilfe nachzusehen. Ich habe auch die Suche gestartet und nichts passendes gefunden! Für mich war die Vorgangsweise von korrekt. Gruss Hans
------------------
Hompage von meinem Hund: Suchhunde Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 23. Jan. 2009 07:29 <-- editieren / zitieren --> Unities abgeben: Nur für killem
Hallo Wie wäre es wenn du die Tabelle in die Zeichnung hinein kopieren würdest? Dann die Masse manuell z. B. mit Buchstaben in der Tabelle und auf der Masslinie abgleichen.
Im Moment wüsste ich auch keine weitere Möglichkeit. Gruss Sonti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
maurus
Mitglied
Konstrukteur
Beiträge: 120
Registriert: 18.12.2008 SolidWorks 2011 Premium Service Pack 5
|
erstellt am: 23. Jan. 2009 07:59 <-- editieren / zitieren --> Unities abgeben: Nur für killem
Ich würde eine Zeichnung machen wie Du es meinst, wenn Sie dann fertig ist speicherst Du Sie ab. Dann klickst Du die erste Zeichnung an, links verändert sich der Featurebaum, unten auf weitere Eigenschaften und ein weiteres Fenster geht auf. Dort kannst Du Deine Konfigurationen auswählen, die Zeichnung ändert sich und kannst Sie dann unter einem neuen Namen abspeichern, nur nicht unter dem ersten Namen speichern sonst kannste von vorne anfangen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 23. Jan. 2009 08:07 <-- editieren / zitieren --> Unities abgeben: Nur für killem
|
swxch
Mitglied
Konstrukteur
Beiträge: 318
Registriert: 14.12.2006 Intel XEON CPU E5-1620 3,6GHz
NVIDIA Quadro K4000
SWX Premium 2014; SP3.0
|
erstellt am: 23. Jan. 2009 08:45 <-- editieren / zitieren --> Unities abgeben: Nur für killem
Guten Morgen Zusammen, wir machen das auch so. Es gibt eine Master - Zeichnung die Variabel ist und der Rest passiert über das ERP Programm bzw. Arbeitspapieren wo die Maße zu entnehmen sind. Allerdings haben wir meistens auch nur E-Teile die sich in den Dimensionen unterscheiden. Daher macht es auch in unserem Fall, gar keinen Sinn für jede Konfig. eine Zeichnung zu erstellen. Mfg Chris Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
killem
Mitglied
Beiträge: 13
Registriert: 25.11.2006 Solidworks Office 2006 SP0.0
|
erstellt am: 23. Jan. 2009 15:12 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von G. Dawg:
Geht ganz einfach!
Ansicht auf der Zeichnung auswählen, Einfügen -> Tabelle -> Konstruktionstabelle.
Die Tabelle kann dann an die eigenen Bedürfnissen angepasst werden, indem man Spalten ein- oder ausblendet.
Ja wunderbar! Genau sowas habe ich gesucht!!!! Vielen Dank, daß gibt dicke Unities für Dich... Aber eine Frage habe ich noch: Wenn ich die Tabelle verändere, si wird diese nicht in die Zeichnung übernommen... Ich muß immer die Tabelle in der Zeichnung löschen und anscließend neu einfügen. Kann man das so machen, daß es automatisch aktualisiert wird? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
G. Dawg
Ehrenmitglied V.I.P. h.c.
Teamleiter FEM Simulation
Beiträge: 2622
Registriert: 12.07.2004 SolidWorks_2o2o SP3.o
Win10_x64, Quadro_P2ooo.
VisualStudio_2o19_Pro.
FEM: Forge_NxT_HPC, ANSYS_WB.
3D-Printer: Ultimaker_2, Tinker_Gnome.
|
erstellt am: 23. Jan. 2009 15:31 <-- editieren / zitieren --> Unities abgeben: Nur für killem
Zitat:
Original erstellt von killem:
.. si wird diese nicht in die Zeichnung übernommen...
Hm!? Komisch! Sollte aber.
Wenn Du die Tabelle im TEIL anpasst, sollte diese in die Zeichnung übernommen werden.
Ich bin sowieso dafür, dass die Darstellung der Tabelle auf der Zeichnung unabhängig von der Tabelle im Teil sein sollte. ------------------
http://www.worldcommunitygrid.org  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
