Hallo,

ich entwickel Modellflugzeuge (siehe Screenshot) und habe folgendes Problem mit den Blechen.

Meine vorgehensweise ist die:

- Draufsicht der Seitenwand Zeichnen --> Blech erstellen
- dann möchte ich in der Frontalansicht die Kontur und die Durchbrüche zeichnen.
- damit schneide ich nun das "Blech" und erhalte die Rumpfseitenwand.

Vorteil dieser Methode ist, daß ich dann später die Seitenwand abwickeln kann um sie CNC zu fräsen.

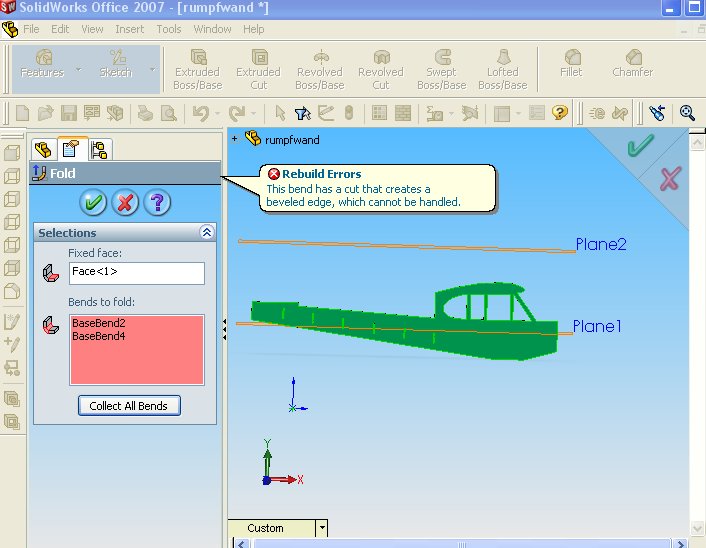

ABBBER: Das Einbringen von Durchbrüchen klappt "meistens" nicht. Ich konnte leider noch keine Regel ermitteln, was ich wie machen muss,
damit es geht/nicht geht.

Gibt es irgendeinen Trick oder hättet Ihr noch einen anderen Weg parat? Ich verzweifel langsam an diesem Problem.

Jens

PS: Die Seitenwand auf dem Screenshot besteht aus drei geraden Teilen wodurch ich die Abwicklung sparen kann... habs nicht anders hinbekommen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

entfalte mit dem Befehl 'Entfalten' zuerst dein Blech. Dann Ausbrüche rein. Dann mit dem Befehl 'Falten' dein Blech wieder zurückbiegen. Dann sollte es passen.
Nicht mit dem Befehl 'Abwickeln' verwechseln!

Gruß
Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

habs gerade probiert. Kein Erfolg.

-Erst Blech geteichnet.
-Dann "unfold" (entfaltet)
- Dann Kontur und Durchbrüche ausgeschnitten

--> nun kann das teil nicht mehr "fold" (gefaltet) werden ....

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stell mal ein Bild rein wo es denn hakt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Jens

kannst Du mal so ein "defektes" Teil (so, wie Du es zuerst machen wolltest) hochladen? Ich bekomme das nicht so richtig nachvollzogen, was da nicht funktioniert

Gruß - Axel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so.zip

Hallo
ich hab dir mal ein Beispiel angehängt. Wenn du das mit dem Falten/ Entfalten mal verinnerlicht hast, ist es ein sehr schönes Toole...

Viel Erfolg!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Geht nicht das mit dem Bild!

Wollte gerade die Bilder machen, und nun geht es genauso, wie Du beschrieben hast !!!!! Arrrgggg!

Danke aber für den Tipp.
Ich hatte bislang immer die Schnitte in das gebogene Blech gemacht, und dann erst abgewickelt.

Mal sehen, wo es nun hakt
Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Geht schon wieder nicht... ich bekomme noch eine Krise!

leider kann ich Deine Datei nicht öffnen. Kannst Du die irgenwie in eine älteren versiuon speichern?

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

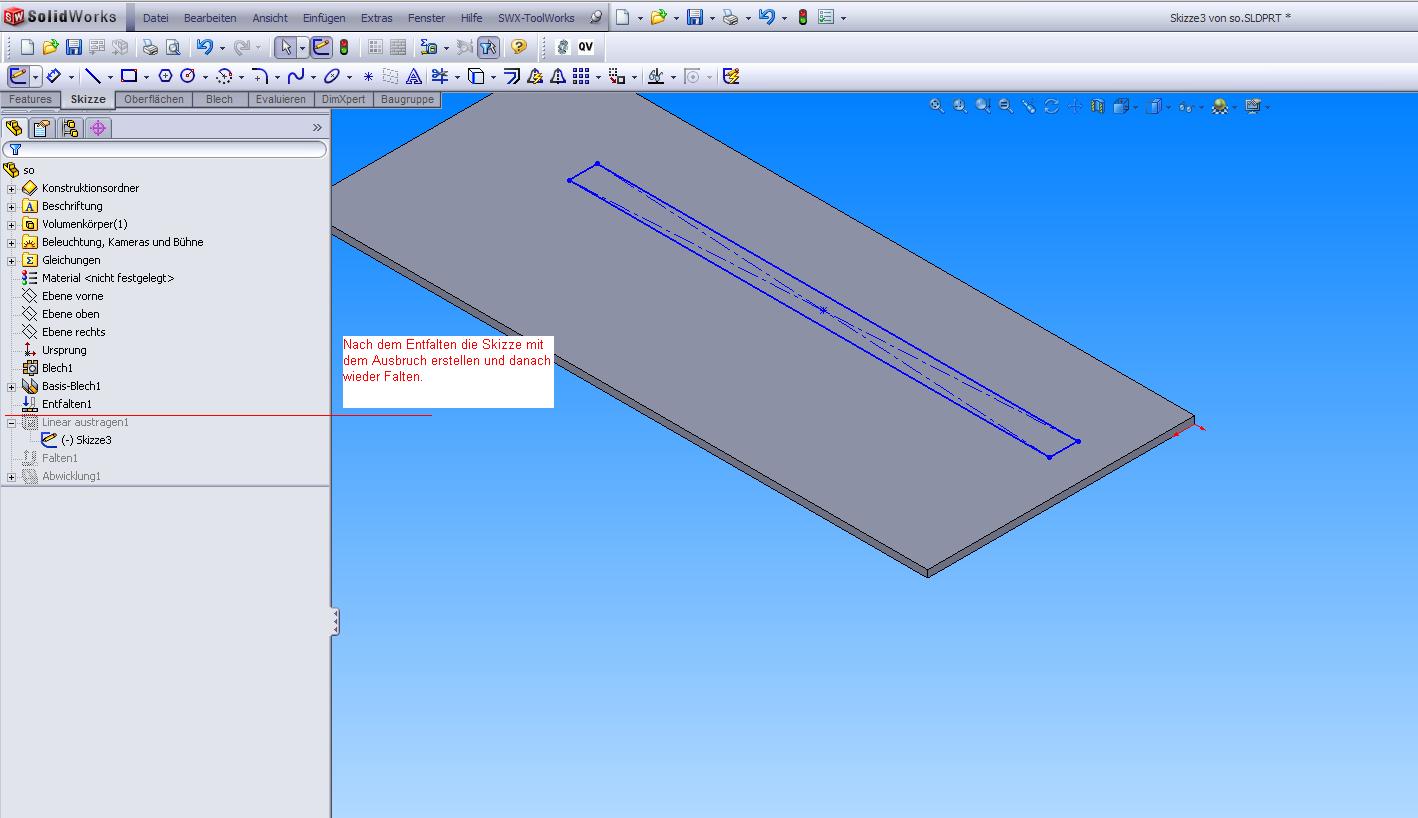

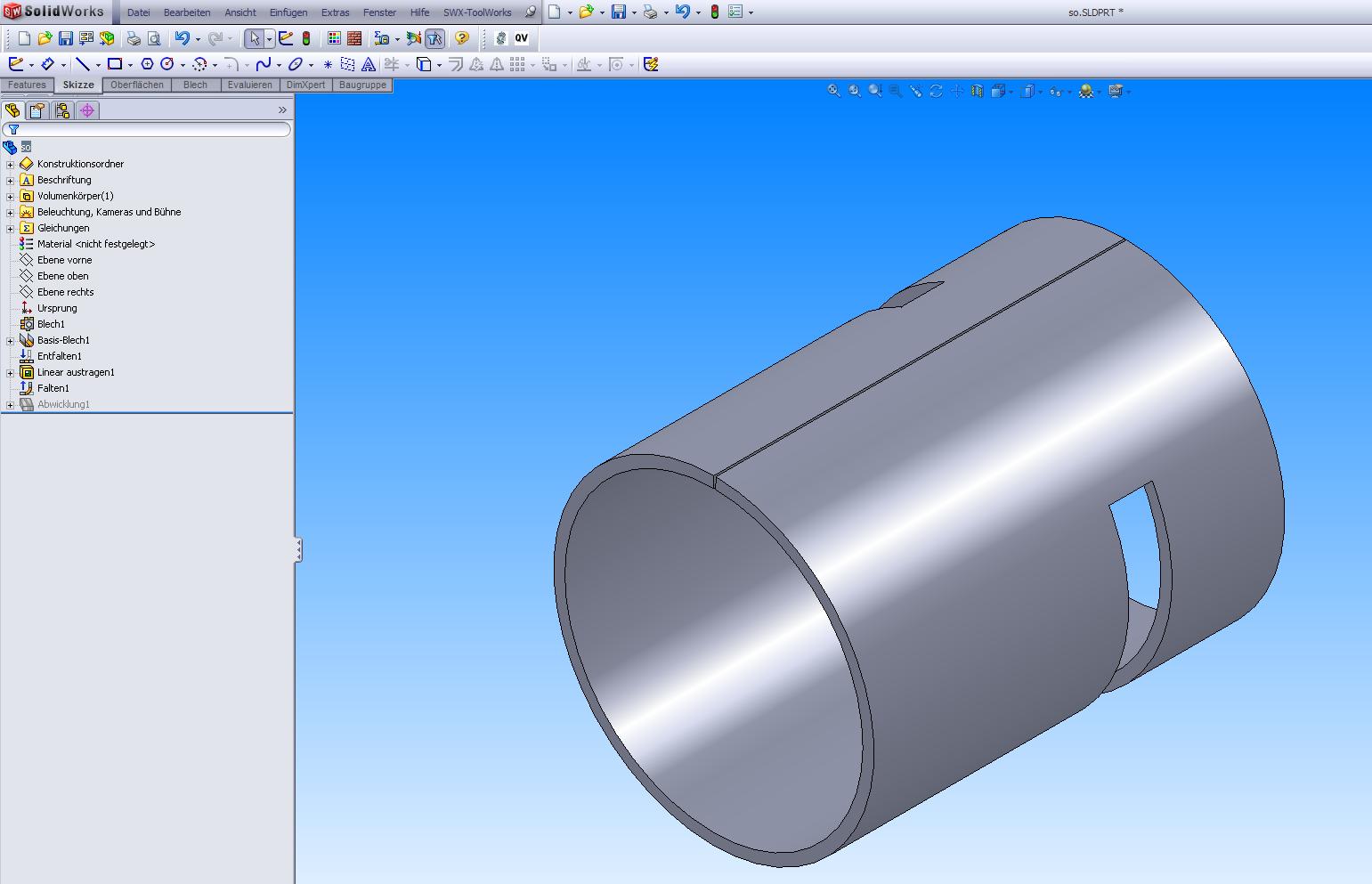

Bild1-Entfalten.JPG Bild2-Entfalten.JPG

Hallo jensn,

in einer alten Version speichern geht nicht. Darum hier die Bilder des Modells von Brödlahans. Sollte eigentlich für sich selbst sprechen.

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rw1.JPG rw2.JPG rumpfwandAK.zip

Hallo,

hier in 2007!

MfG
Krümmel

------------------
Stillstand ist Rückschritt

(Jetzt hasts die Anhänge schon wieder überschrieben ! was mache ich da falsch )

[Diese Nachricht wurde von Krümmel am 25. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rumpfwand.zip

Danke für die Hilfe.

habe das schon verstanden, leider geht es bei meinem problem nicht.

Anbei mal mein derzeitiger Stand. Vorgehensweise:

- Blech erstellt (gewöbkt)
- Blech abgewickelt
- Kontur reingeschnitten

Nun soll es weitergehen
- Blech wieder in die Form biegen --> hier agt SWX, daß das nciht geht
- Dann würde ich noch gerne eine zweite Konfiguration mit Abwicklug haben, um die Datei zu fräsen ....

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rw1.JPG rw2.JPG rumpfwandAK.zip

Hallo,

so gehts!
Etwas weniger komplex aufgebaut

MfG
Krümmel

(Ausformung solltest Du bei Blech nur nehmen wenns garnicht anders geht!)
(War die Ursache das es nicht ging!)
------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 25. Jan. 2009 editiert.]

[Diese Nachricht wurde von Krümmel am 25. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

016784_AbwicklungRumpfwand.exe.txt

Hallo Jens,
wie Andreas schon schrieb: Ausformung dann nehmen wenn nichts anderes mehr geht.
Bei Deinem Vorgehen war das Problem das Du die Kante weggeschnitten hast, die Du als fixierte Kante beim Entfalten verwendet hast. Außerdem ist beim Feature Flat-Pattern1 das Feature Flatten-<Freeform Bend1>1 unterdrückt - hat mich etwas verwirrt

Generell reicht es aus von einem Blechteil eine Zeichnung zu machen und z.B. aus der Ansichtpalette die Abwicklung einzufügen (ab 2008 geht's auch mit speichern des Modells als dxf/dwg), wodurch SolidWorks automatisch eine abgeleitete Konfiguration AbwicklungSM-FLAT-PATTERN (zumindest in deutsch   ) einfügt.

HTH,
Ralf
[Edit]
Upps - vergessen  : Der Anhang ist ein Video, selbstextrahierende 7zip *.exe, ca.0,9MB. Die Endung .txt entfernen
[/Edit]
------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke, werde mir das einmal anschauen.

Gruß
Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuche geradedas Beispeil von Krümmel nachzuvollziehen...
Du hast also als Auskangsskizze einen Linienzug, bei dem due die übergänge mit sehr großen Radien verrundet hast.
Eine durchgängige Spline geht demnach nicht?

Werde die Seitenwand noch einmal von Scatch aufbauen ... irgendwie ist da der Wirm drin

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Spline leider nicht

MfG
Krümmel

(die Ausgangsskizze ist genau Deiner Ausformung nachgezeichnet)
(Den Schnitt in die Seitenwand hab ich ungefähr nach Deinem Vorbild hingezimmert! Sorry!)

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 25. Jan. 2009 editiert.]

[Diese Nachricht wurde von Krümmel am 25. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, dann habe ich es glaube ich verstanden.
Schade, fand eine Spline immer so schön ....

Werde morgen das teil noch einmal bauen.

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rumpfwand.zip



Ich verzweifel langsam... Eure Beispiele in Ehren, aber mit MEINER zeichnung klappt das nicht.
Habe nun noch einmal alles neu gezeichnet. Diesmal keine Spline, sondern verrundete Linine.
Bis zum Schneiden bin ich gekommen, danach kann ich das Blech aber nicht mehr falten....!!

Anbei die Zeichnung.

Überlege schon, daß Modell anders zu konstruieren, nur weil ich es nicht zeichnen kan. Traurig...

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


So, noch mal ein kleines Bild von dem Problem....

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rumpfwand.zip

Da haste aber geschludert: Wozu müssen das denn 2 Konturen sein in der Schnittskizze?! Am Bug hast Du auch eine überstehende Linie wie ein Nasentropfen. Noch eine überstehende Linie hast Du vorn kurz unterm Dach. Sowas würde ich zuerst mal bereinigen... Mit EXTRAS-SKIZZIEREN-SKIZZE AUF FEATURE PRÜFEN findest Du solche Stellen!
Dann geht es nämlich wie erwartet!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

[Diese Nachricht wurde von Lutz Federbusch am 26. Jan. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, bereinigen geht klar.
Was meinst Du denn aber mit zwei Konturen?
Soll ich einen Schnitt für außenkontur, einen für die Aussparungen machen?

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe es gerade ENDLICH hinbekommen.

Es lag wirklich an den von Lutz angesprochenen "Nasen".
Die hatte ich bislang gar nicht gesehen. Gibt es da einen "Best Practice" weg. sowas zu erkennen/vermeiden?

Vielen Dank erst einmal... die nächste Frage kommt bestimmt ;-)

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe gerade noch was dazugeschrieben und das Teil hochgeladen!

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
