Thema: Problem mit Funktion Ausformen (1052 mal gelesen)
|
Timo2008 Mitglied Technischer Zeichner

 Beiträge: 23 Registriert: 15.12.2008
|
erstellt am: 24. Dez. 2008 14:45 <-- editieren / zitieren --> Unities abgeben:

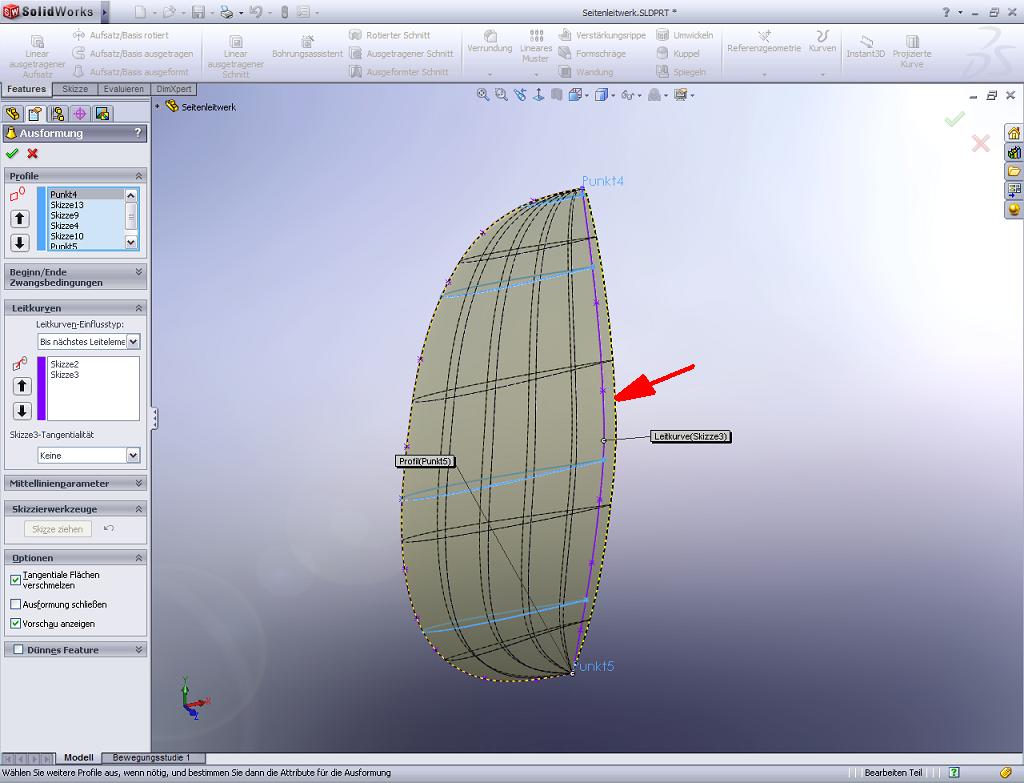

Hallo, ich bin gerade dabei einen 3D-Körper mit der Funktion "ausformen" zu erstellen. Mein Problem ist momentan dass SW eine Leitkurve nicht richtig erkennt. (mit rotem Pfeil gekennzeichnet) Weiss jemand wo das Problem liegt? Würde mich freuen wenn mir jemand helfen kann.
Viele Grüße Timo der noch schöne Weihnachten wünscht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 24. Dez. 2008 15:00 <-- editieren / zitieren --> Unities abgeben:          Nur für Timo2008
|
Timo2008 Mitglied Technischer Zeichner

 Beiträge: 23 Registriert: 15.12.2008
|
erstellt am: 24. Dez. 2008 15:03 <-- editieren / zitieren --> Unities abgeben:
|
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 24. Dez. 2008 15:19 <-- editieren / zitieren --> Unities abgeben:          Nur für Timo2008
 Hi, und zurück! Wenn Du in den 2 letzten Ausformungen die Reihenfolge der Profile änderst, wirst Du sehen was passiert. So wie es jetzt ist, ist auch nicht 100% OK - man sieht es am Rand der Ausformung und der Leitkurve - da ist ein kleiner Spalt. G. thomas ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Timo2008 Mitglied Technischer Zeichner

 Beiträge: 23 Registriert: 15.12.2008
|
erstellt am: 24. Dez. 2008 16:34 <-- editieren / zitieren --> Unities abgeben:
Sorry habe vergessen zu sagen dass das Teil gefräst wird. Wenn man jetzt mehrere Ausforumungen macht funktioniert es zwar mit der Leitkurve aber ich bekomme Ecken/Kanten. Jeder Seite soll praktisch eine Fläche sein. Deshalb wollte ich alles in einer Ausformung machen. (Die Idee mit mehreren Ausformungen habe ich auch schon versucht und das hat auch geklappt, aber hatte eben das Problem wie oben beschrieben dass ich Ecken/Kanten bekomme) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit


 Beiträge: 6243 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 24. Dez. 2008 22:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Timo2008
Hallo, kann zwar nicht wirklich mitreden (kann Dein Teil nicht öffnen Zukünftige Version ) Aber versuch mal die Kante / als 3D Skizze zu erstellen dann alles für Konstruktion(gestrichelte Linie) Als nächstes einen Spline über die Konstruktionsgeometrie legen! Dann ist Deine Leitkurve ein Stück! Und sollte eigentlich funzen. MfG Krümmel (muss ich dran Arbeiten mitSWX 2007 bin ich ja schon fast in Rente ) edit" Deine gestrichelte ! mit Pfeil gekennzeichnete Linie muss in 2 Skizzen aufgeteilt sein! " ------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 04. Mai. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 25. Dez. 2008 11:12 <-- editieren / zitieren --> Unities abgeben:          Nur für Timo2008
|
Timo2008 Mitglied Technischer Zeichner

 Beiträge: 23 Registriert: 15.12.2008
|
erstellt am: 25. Dez. 2008 13:04 <-- editieren / zitieren --> Unities abgeben:

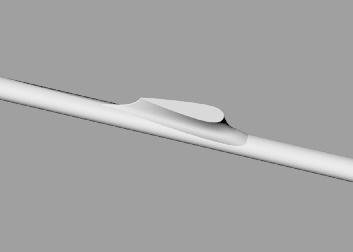

Hallo, also vielen Dank mal an alle, es hat jetzt geklappt und zwar hab ich letztendlich bei den Profilen die hintere Linie (0.3mm) weggelöscht und dann die Punkte verbunden, hat dann einwandfrei geklappt. Doch jetzt hab ich das nächste Problem, wieder mit der Funktion "Ausformen". Das 1. Bild zeigt wie es so ähnlich aussehen soll, auf dem 2. Bild ist es wie ich es machen wollte, doch leider nimmt SW eine 3D-Kurve nicht als Profil. (Die 3D-Kurve habe ich aus einer Skizze projeziert.) Hat jemand eine Idee? Es darf auch gerne ein ganz andere Lösungsweg sein. Gruß Timo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
myca Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 4383 Registriert: 15.06.2007 SW 2007 SW 2018 2,67 GHz,2 GB, ATI FIRE GL V5200, XP 64 3,4 GHz, 8GB, ATI FIRE PRO V7800, WIN 10 Pro
|
erstellt am: 25. Dez. 2008 13:55 <-- editieren / zitieren --> Unities abgeben:          Nur für Timo2008
|

| |
Timo2008 Mitglied Technischer Zeichner

 Beiträge: 23 Registriert: 15.12.2008
|
erstellt am: 25. Dez. 2008 14:30 <-- editieren / zitieren --> Unities abgeben:
|
