Thema: Fixiertes Teil in BG (701 mal gelesen)

laith
Mitglied
Technische Zeichnerin

Senden Sie eine Private Message an laith

Schreiben Sie einen Gästebucheintrag für laith

Beiträge: 35
Registriert: 06.10.2008

erstellt am: 23. Dez. 2008 11:13

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo zusammen,

ich habe ein Problem mit einem fixierten Teil in einer Baugruppe, welches ich selbst nicht richtig gelöst bekomme.

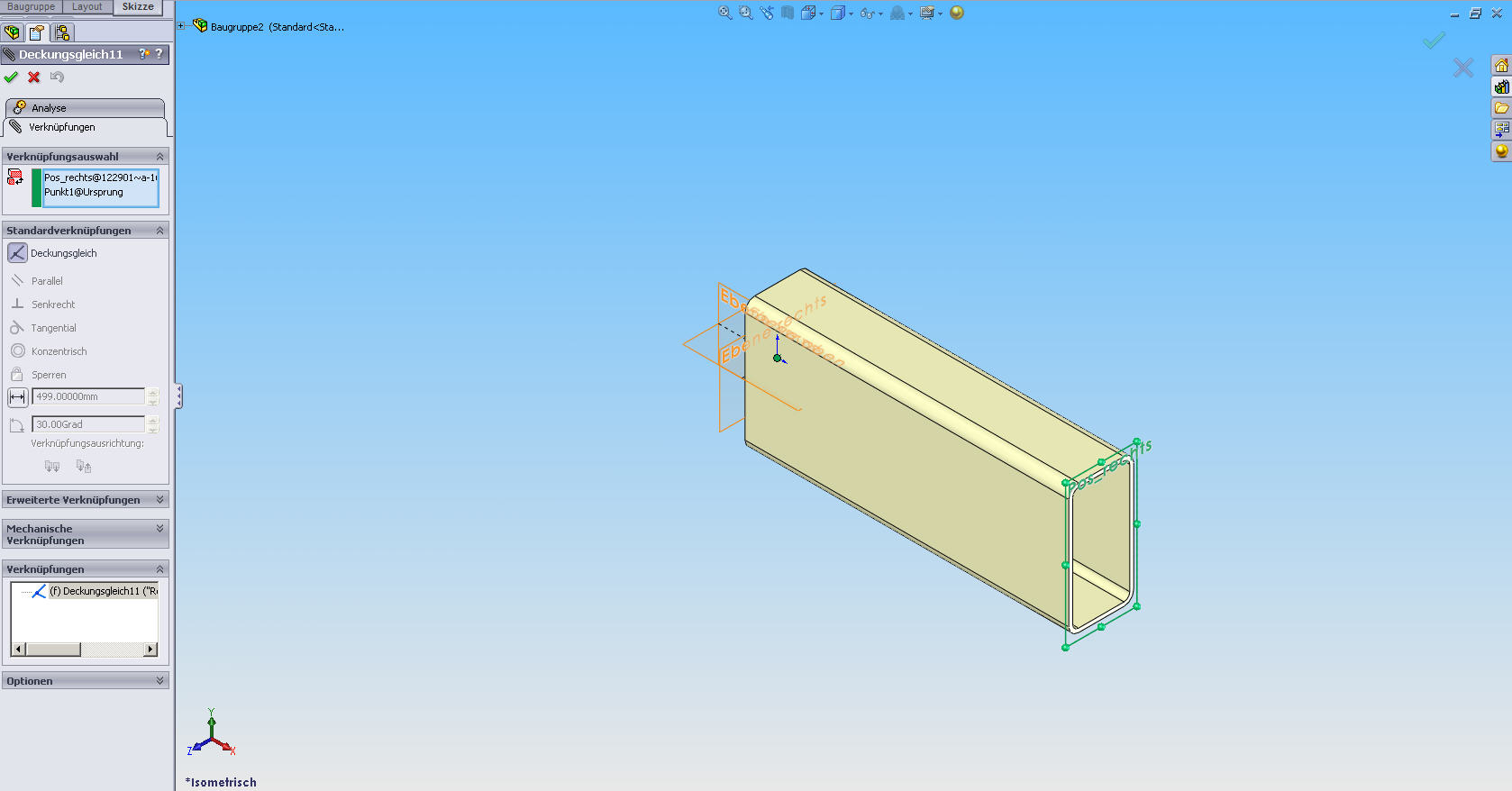

Folgende Situation. Ich habe ein Vierkantrohr, dies soll als erstes Teil fixiert in der BG stehen. Dieses Teil besitzt zwei Verknüpfungsreferenzen (eine ist im Anhang beschrieben). Wenn ich jetzt dieses Teil in die BG ziehe, verknüpft sich die falsche Ebene mit dem Ursprung. Zwar lautet die Verknüpfung Deckungsgleich, wenn man aber diese Verknüpfung bearbeitet, sieht man, dass die Ebene im Abstand zum Ursprung steht. Lässt man die BG neu aufbauen, entsteht dadurch ein Verknüpfungsfehler, welcher nachbearbeitet werden muss. Ich glaube, es liegt an der Verknüpfungsreferenz, die diese falsche Verknüfung mit dem Ursprung auslöst.
Weiß mir jemand einen Rat, dass ich genau dieses Problem vermeiden kann (ändern der Verknüpfungsreferenz oder ähnliches) ohne, dass ich jedesmal die Verknüpfung nachbearbeiten muss???

Ich hoffe, ich habe einigermaßen verständlich mein Problem erläutert.
Ich arbeite ürigens mit SWX2008 - SP 5.0

Liebe Grüße und im voraus schon mal allen eine frohe Weihnachtszeit!
Heidi
