Thema: Verrunden in einem Arbeitsschritt (1420 mal gelesen)
|
eddy08
Mitglied
Student
   Beiträge: 8
Registriert: 22.10.2008 SolidWorks Student Design Kit
Intel Core2 Duo T9400
3GB RAM
XP Pro 32bit SP3
Nvidia Quadro FX2700M 512MB
Forceware: 176.06
|
erstellt am: 06. Dez. 2008 13:32  <-- editieren / zitieren -->   Unities abgeben:

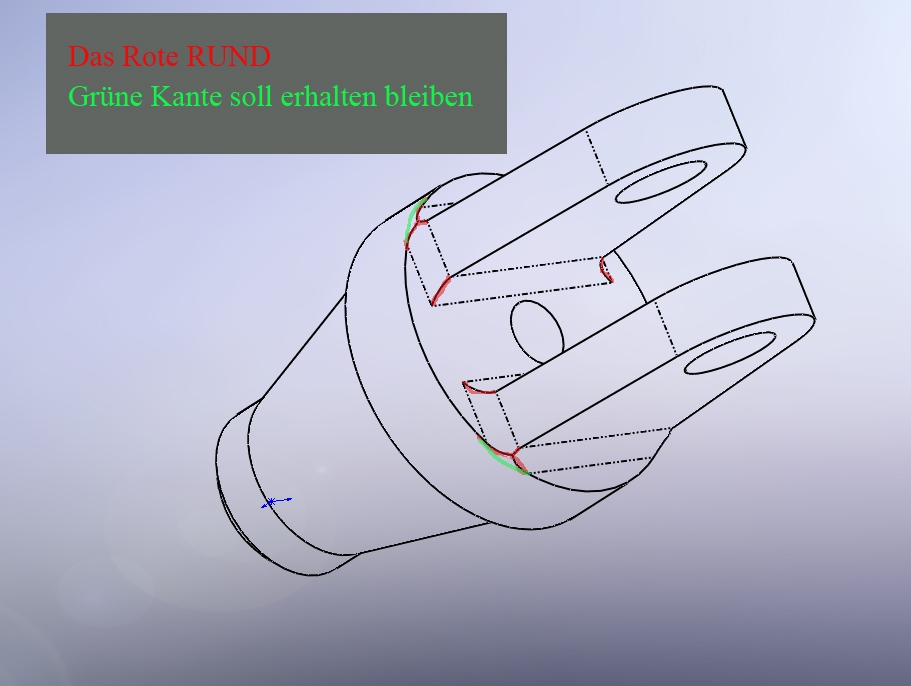

Hi, ich habe ein Gelenkstück konstruiert und will daran Verrundungen anbringen. Mein Problem ist, dass ich die Verrundung in einem Produktionsschritt an dem Teil anbringen möchte und nicht erst die Längskante verrunden und dann im 90° Winkel dazu die Querkante sonder in einem Schritt komplett verrunden, sodass keine Kante auftritt, wo sich die ursprünglichen Verrundungen treffen. Anbei die CAD-Datei, dass es ein bischen leichter zu verstehen ist. [URL=http://www.forspace.de/eddy/filex/data/gelenkstueck.SLDPRT][/URL]
 [Diese Nachricht wurde von eddy08 am 06. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank Zietz
Mitglied
Freiberuflicher Konstrukteur, Modell- Prototypenbau
Beiträge: 85
Registriert: 30.10.2003
|
erstellt am: 06. Dez. 2008 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für eddy08
Die Option heißt "Verrundung mit gerundeten Ecken", einfach im PropertyManager aktivieren. Ist übrigens sehr gut in der SolidWorks Hilfe beschrieben und auch im SolidWorks Lehrbuch "Verrundung"! ------------------
Grüße von der Wasserkuppe,
Frank [Diese Nachricht wurde von Frank Zietz am 06. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
eddy08
Mitglied
Student
Beiträge: 8
Registriert: 22.10.2008 SolidWorks Student Design Kit
Intel Core2 Duo T9400
3GB RAM
XP Pro 32bit SP3
Nvidia Quadro FX2700M 512MB
Forceware: 176.06
|
erstellt am: 06. Dez. 2008 15:14 <-- editieren / zitieren --> Unities abgeben:
|
Frank Zietz
Mitglied
Freiberuflicher Konstrukteur, Modell- Prototypenbau
Beiträge: 85
Registriert: 30.10.2003
|
erstellt am: 06. Dez. 2008 17:20 <-- editieren / zitieren --> Unities abgeben: Nur für eddy08

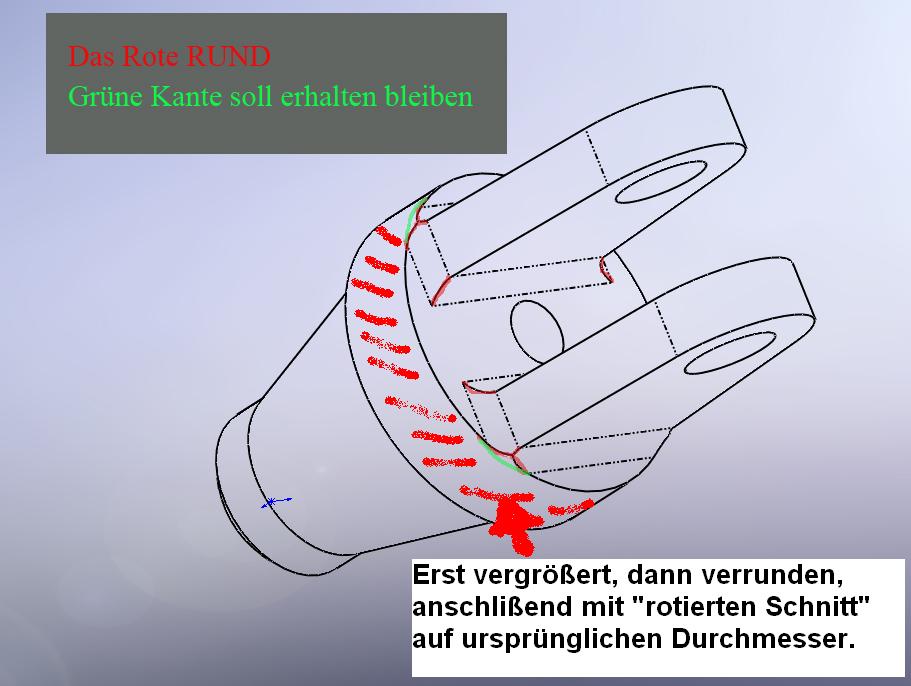

Wenn du die grüne Kante erhalten willst, mußt du den Radius auf das Distanzmaß Kante zur grünen Kante verkleinern. Ist der Radius größer, wird sich immer so`n "pik" ergeben. Da nutzt es auch nichts SolidWorks zu sagen "Verrundung mit gerundeten Ecken". Wundert mich auch nicht, wenn SW sich weigert. Vorschlag, erst den großen Durchmesser vergrößern, dann verrunden, und anschließend mit z.B. "rotierenden Schnitt" wieder auf das gewünschte Maß verkleinern. ------------------
Grüße von der Wasserkuppe,
Frank [Diese Nachricht wurde von Frank Zietz am 06. Dez. 2008 editiert.] [Diese Nachricht wurde von Frank Zietz am 07. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
